Разболтовка колесных дисков

Более подробно о разболтовке

Размеров PCD не так уж и много: с десяток популярных, на европейских и азиатских машинах, и ещё несколько более редких, которые встречаются в основном на американских автомобилях.

Между некоторыми из них совсем небольшая разница: 98 и 100, или 112 и 114,3. Визуально она практически незаметна, и, увидев понравившуюся модель дисков, автовладельцы иногда думают, что один вариант можно заменить другим.

Это ошибочное мнение, и такое решение повлечёт за собой плохое прилегание диска к ступице или его перекос. Проблемы не заставят себя ждать.

Рассмотрим, какие варианты размещения крепёжных отверстий встречаются на тех или иных автомобилях:

Источник https://razmerkoles.ru/pcd/5×114.3/

Источник https://otvet.mail.ru/question/167865165

Источник https://kolesadom.ru/kakie-byvajut-razboltovki-koles-vylet/

Диски на ЛуАЗ: из чего выбирать

Во-вторых, следует обратить внимание на разболтовку дисков. Разболтовка означает расстояние между отверстиями под болты на диске

Для ЛуАЗ типичная разболтовка составляет 4×100 или 4×98 мм. При выборе дисков необходимо учитывать совместимость с разболтовкой ЛуАЗа, чтобы они идеально подходили по размеру и крепежу.

Также следует обратить внимание на размер дисков и шин. Для ЛуАЗ типичный размер дисков составляет 15 дюймов

Однако возможны и другие варианты размеров. Размер шин также должен соответствовать размеру дисков и рекомендациям производителя ЛуАЗ.

Выбирая диски на ЛуАЗ, рекомендуется обращать внимание на качество и надежность производителя. Лучше приобретать диски известных и проверенных брендов, чтобы быть уверенным в их долговечности и безопасности

Таким образом, при выборе дисков на ЛуАЗ нужно учитывать материал, разболтовку, размер и качество. Это поможет подобрать оптимальные диски для вашего ЛуАЗа и обеспечит комфорт и безопасность во время езды.

Диски на ЛуАЗ: какой размер выбрать

Первое число в обозначении размера дисков означает диаметр колеса. Для ЛуАЗ наиболее распространенным размером дисков является 15 дюймов. Этот размер идеально подходит для данного автомобиля и обеспечивает достаточно устойчивости и комфорта при движении.

Второе число в обозначении размера дисков указывает на ширину обода. Ширина дисков для ЛуАЗ может варьироваться в пределах от 4 до 6 дюймов. Чем шире обод, тем шире шина может быть установлена на него.

При выборе размера дисков для ЛуАЗ необходимо учитывать не только его совместимость с автомобилем, но и потребности водителя. Если вы предпочитаете более высокую проходимость и устойчивость, то можно выбрать диски с большей шириной обода. В случае необходимости использования тракторной резины на ЛуАЗ, также необходимо учитывать ее разболтовку.

Кроме того, при выборе размера дисков нужно обратить внимание на тип установки – болтовой или штыревой. Для ЛуАЗ наиболее распространенной является болтовая разболтовка, то есть крепление дисков осуществляется с помощью болтов

Учитывайте это при выборе дисков для вашего автомобиля.

Таким образом, выбор размера дисков для ЛуАЗ зависит от диаметра колеса, его ширины, разболтовки и типа установки. Тщательно подходя к выбору дисков, вы сможете обеспечить своему автомобилю оптимальные показатели проходимости, устойчивости и комфорта на дороге.

Резина для Луаза: как выбрать подходящие шины

При выборе резины для Луаза необходимо учитывать несколько важных факторов

Во-первых, необходимо обратить внимание на тип шин, который подходит для данного автомобиля. В случае Луаза, наиболее подходящим выбором будет тракторная резина

Тракторная резина отличается высокой прочностью и устойчивостью к различным дорожным условиям.

Во-вторых, следует обратить внимание на размеры шин. Для Луаза подходят шины с диаметром 13 радиуса

Важно учитывать, что размеры шин должны соответствовать размерам колесных дисков. Неправильный подбор размеров может привести к неполадкам и негативно сказаться на управляемости автомобиля

Также следует обратить внимание на разболтовку колесных дисков. Луаз имеет разболтовку 4х140

Это означает, что у данного автомобиля есть 4 отверстия для болтов и расстояние между ними составляет 140 мм. При выборе колесных дисков необходимо учитывать данную разболтовку и выбирать диски, соответствующие ей.

Важно учитывать также особенности эксплуатации Луаза и условия, в которых будет использоваться автомобиль. Если автомобиль будет использоваться главным образом на бездорожье и неровных дорогах, то следует выбирать шины с более грубым протектором для лучшей проходимости и устойчивости

Правильный подбор резины для Луаза является важным аспектом обеспечения безопасности и комфорта во время эксплуатации автомобиля. Учитывая различные факторы, такие как тип шин, размеры, разболтовка и условия эксплуатации, можно выбрать подходящие шины и обеспечить надежность и удобство во время вождения Луаза.

Что обозначают цифры

Главными параметрами, определяющими маркировку диска на легковой автомобиль, являются:

Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.

Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.

На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.

Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

Количество креплений	Коэффициент
3	1,155
4	1,414
5	1,701
6	2,0
10	3,326

В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).

Как узнать разболтовку колес (PCD)

Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.

Универсальные диски с двойной сверловкой

Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.

Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.

Переходные кольца (ступичный адаптер)

Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.

Возможна ли установка колес с неподходящей разболтовкой

Некоторые автомобилисты в попытке сэкономить на покупке запчастей с необходимыми параметрами приобретают продукцию, не соответствующую марке автомобиля. Такие колеса подвергают самостоятельной обработке, расширяют ступичное отверстие, меняют расположение мест под болты, после чего ставят на машину.

Теоретически подобная доработка возможна, но работы должны выполняться с максимальной точностью. Замерить диск настолько правильно в гаражных условиях невозможно. А неточно просверленные вырезы приводят к биению колеса, разрушению ступицы и элементов подвески, нарушению устойчивости автомобиля на дороге.

Грамотная доработка автомобиля в условиях, приближенных к заводским, экономически нецелесообразна. Работа будет стоить дороже, чем приобретение изначально соответствующего всем размерам колеса.

Мне нравится12Не нравится2

Сверловка 5×114.3 Какие авто имеют сверловку 5×114.3?

Разболтовка или ‘сверловка’ 5×114.3 является общей для автомобилей Acura, Alpine, Aston Martin, BAIC, BYD, Baojun и Changan. Полный список марок и моделей автомобилей представлен ниже:

5×114.3 только на задней оси: Сверловка на передней оси — другая

Бекспейсинг (Backspacing) обозначает расстояние между посадочной плоскостью диска и плоскостью по внутреннему краю диска.

Расстояние между центральной плоскостью симметрии диска и плоскостью прилегания к ступице автомобиля. На дисках обозначается символами ET после которых следует значение в миллиметрах. Диапазон вылета — это математически вычисляемое поле (±2)

Шины с дисками которые идут с завода. Оригинальные шины, их размер специально выбираются производителем авто, чтобы максимально использовать его рабочие характеристики.

Это диаметр воображаемой окружности, проведённой через центры крепёжных отверстий диска. PCD измеряется в мм. Например, сверловка (разболтовка) 4×100 означает, что колёсный диск имеет 4 отверстия для крепления, и диаметр воображаемой окружности через центры крепёжных отверстий равен 100 мм.

Регион продаж — это регион, в котором автомобиль официально продавался или все еще продается

Например: 7J x 15 ET35 Ширина диска в дюймах (7) x Диаметр диска в дюймах (15). J — форма боковой закраины обода (может быть JJ, JK, K или L). При подборе дисков этот параметр не учитывается. ET35 — вылет диска (расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм), положительный 35 мм.

Колеса крепятся к ступицам автомобиля болтами или шпильками с гайками.

Момент затяжки для болтов или колесных гаек

О нас

РазмерКолес.RU — это справочник по подбору шин и дисков для авто. Мы стремимся предоставлять всю необходимую вам информацию о штатных размерах колес на вашу машину и вариантах замены.

Это база данных обновляется ежедневно. Данный каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.

Взаимозаменяемость дисков

Помните, что рисунок шпильки колеса является одной из самых важных настроек. Замеры расстояния должны быть предельно точными, так как у многих производителей разница PCD составляет всего пару миллиметров (Lancia Prisma — 4×98, Daewoo Nexia — 4×100). Всегда консультируйтесь с другими источниками. Если при расчете на Мерседес вы получили цифру 111 мм, интернет-ресурсы помогут вам найти ошибку. Дело в том, что такой разболтовки не было ни у одного автомобиля Мерседес, но были модели с PCD 112 мм. Вы сразу обнаружите, что допустили ошибку в измерениях.

Обод должен плотно прилегать к ступице и ввинчиваться с равномерным распределением прижимной силы. В противном случае могут возникнуть вибрации на скорости, при торможении и разгоне.

Вот к чему приводит люфт в местах крепления штамповки к ступице. Вы же понимаете, что комментарии к картине излишни.

На какие автомобили подходит разболтовка 5х114.3 — КОНКРЕТНО МОДЕЛИ . Спасибо!

почти на все легковые япошки и корейки и им родственные. тока диаметр центрального отверстия всех разный практически, но у мицу-хендай-киа одинаковый.

а центральное отверстие. у меня на доджике 5х114. с dia 67.1 такая же фигня на киах, хюндаях и на маздах

есть новые диски с резиной от лексуса is 250 кому надо пишите браль в лексус центре за 95 отдам за 45 лето 215 ..50 на 17

Подбор дисков 5×114.3 по марке автомобиля

ToyotaAlphardAltezzaAltezza GitaAristoAurisAvalonBladeBrevisCamiCamryCelsiorCenturyChaserClassicCorollaCrestaCrownEstimaGaiaGraciaHarrierHiaceIpsumIsisKlugerLite aceMark IIMark XMasterace SurfMRMR2NadiaNoahOriginProgresPronardRav4RushSaiSEPUTASoarerSupraTown aceVanguardVellfireVerossaVistaVoxyWindom

HondaAccordAvancierCivicCR-VCR-ZCrossroadEdixElementElysionHR-VInspireIntegraLagreatLegendMDXNSXNSX-ROdysseyPreludeS-MXS2000SaberStep WagonStep Wagon SpadaStreamTorneoZ

Nissan180SXAvenirBassaraCedricCedric (AUTECH)CefiroCefiro (AUTECH)CimaDualisFairlady zFugaGloriaGloria (AUTECH)GT-RHomy elgrandInfinitiJukeLafestaLaurelLeopardLibertyMaximaMuranoPrairiePresagePresidentPrimeraQuest (AUTECH)RUNESSASerenaSilviaSilvia (AUTECH)SkylineStageaTeanaTinoVanetteX-trail

MitsubishiAirtrekAspireChariot GrandisDebonairDelicaDiamanteDignityEclipseFTOGalantGrandisGTOLancerLancer EvolutionLegnumOutlanderPajeroProudiaRVRSigmaStallion

Acura3,2 CL3,2 CL TYPE SCLIntegraINTEGRA TYPE RMDXNSXRDXRLRSXTLTSX

Aston MartinDB9DBSDBS VolanteRapideV12 VantageV8 Vantage

Chrysler300MCONCORDEGrand VoyagerSebringSEBRING CONVERTIBLETown & Country VOYAGERVoyager II

DodgeAvengerCaliberCaliber SRTCaliber SRT4CaravanIntrepidNitro

FordCrown VictoriaCROWN VICTORYEdgeEscapeESCAPE 2WDESCAPE 4WDExplorerEXPLORER 2WDEXPLORER 4WDEXPLORER LIMITEDFive HundredFlexFreestarFreestyleFusionGTMaverickMustangMUSTANG GTMUSTANG GT-RProbeSport TracSPORT TRACKTaurus XWindstar

HondaAccordACCORD EURO-RACCORD INTEGRAACCORD TYPE SCivicCIVIC TYPE RCR-VCR-ZCROSSTOURElementFR-VHR-VIntegraOdysseyPilotPreludeS2000ShuttleStream

HyundaiArnejsAzeraCoupeDynastyElantraEQUUSGenesisGenesis CoupeGENESIS CUPEGrandeuri30i30 ESTATEi35 Veracruzix 35ix 55ix35ix55 Santa FeSANTA FE 2WDSANTA FE 4WDSonataSONATA 2010Sonata NFTIBURONTrajetTucsonVelosterVeracruzXG

InfinitiEX 35EX35EX37FX35FX45FX50G25G35 CoupeG35 SedanG37 CoupeG37 SedanI35M25M35M37M45M56Q45

JeepCHEROKEECherokee 2.5 4x4CompassLIBERTYLiberty/CherokeePatriotWrangler

KiaCarensCarens IICarnivalCarnival IICEE*DCEE*D PROCEE*D SWCeratoCerato IIForteMagentisMagentis IIMagentis IIIOpirusOptimaSedonaSorentoSorento IIISoulSportageSportage IISPORTAGE NEWVENGA

LexusES300ES330ES350GS 300/430GS 450hGS300GS300 AWDGS350GS400GS430GS450HGS460HS250IS 200IS 200 SPORTCROSSIS 200 SUPERCHARGERIS 220DIS 250IS 250, IS 220dIS 300IS 300 SPORTCROSSIS-FIS200IS250IS300IS350LS400LS430RX 330RX 350RX 450RX270RX300Rx350RX400hRX450hRX470SC430

Mazda33 II3 MPS323566 II6 MPS626CX-5CX-7CX-9MPVMX-5 MiataMX-5 ROADSTERPREMACYPremasyRX-8RX-8 (192)RX-8 (240)Tribute

Mitsubishi3000 GT3000 GT TURBOASXEclipseEndeavorGalantGrandisLancerLANCER EVO 10LANCER EVO 7LANCER EVO 8LANCER EVO 9Lancer Evo IXLancer Evo VIILancer Evo VIIILancer Evo XLancer IX WagonOutlanderOutlander XLOutlander XL llPAJERO JUNIORPAJERO MINIPajero PininSpace GearSpace Wagon

Nissan350Z350Z Roadster370ZAlmera TinoAltimaGT-RJUKELeafMaximaMuranoMurano llPrimeraQashqaiQASHQAI +2Qashqai+2QUASHQAIQuestSkylineTeanaTeana IITeana newX-TrailX-Trail llZ

Полная и сокращенная формула разболтовки

Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.

Сокращенная

Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.

Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.

Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.

Полная

Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.

7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).

H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.

Маркировка	Расшифровка
H	Hump
H2	Double Hump
FH	Flat Hump
FH2	Double Flat Hump
CH	Combination Hump
EH2	Extended Hump
EH2+	Extended Hump 2+
AH	Asymmetric Hump

PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
D 54.1 – диаметр ступичного отверстия в мм (DIA).

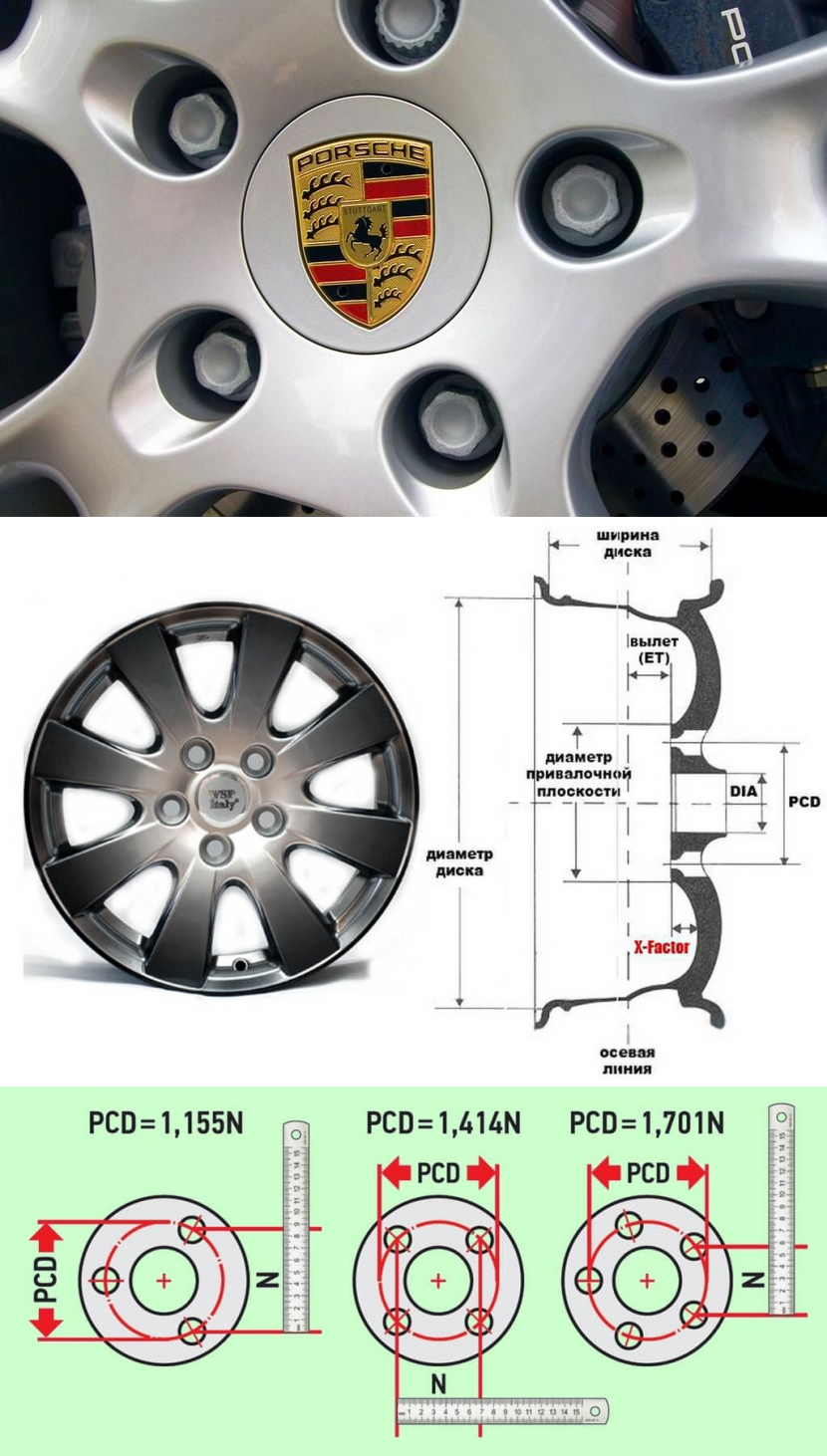

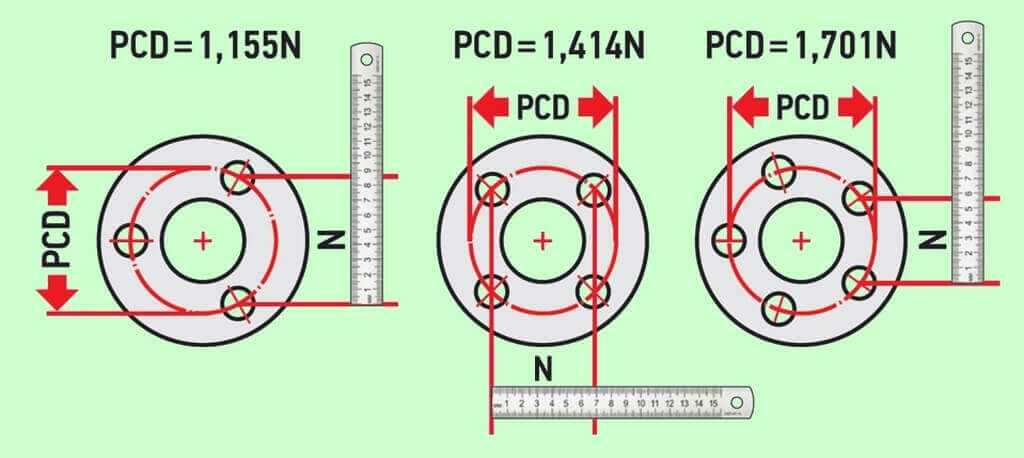

Как рассчитать разболтовку самостоятельно

Для измерения понадобится штангенциркуль и элементарные расчеты по формуле. Способ расчета будет зависеть от количества крепежных отверстий на ступице.

Во-первых, вам нужно знать расстояние между центрами соседних отверстий A (измерьте расстояние от двух краев и добавьте диаметр отверстия). Умножьте полученное значение на число, зависящее от количества болтов. После расчетов вы получите значение B, которое и будет искомым диаметром окружности (PCD).

Колеса PCD на трех болтах. Формула для расчета:

В=Ах1,155.

Колеса PCD с четырьмя отверстиями. Для расчета окружности болта используйте формулу:

В=Ах1,414.

Колеса PCD с пятью отверстиями. Расчет производится по формуле:

В=Ах1,701.

Как измерить самостоятельно

Разболтовка дисков включает в себя и расстояние между окошками. Измерить его можно с помощью штангенциркуля или линейки. Замер производят от центра одного отверстия до центра другого. Есть два способа: расстояние между соседними и самым дальними отверстиями.

Соседние отверстия

Рассматриваемый показатель определяется с учетом размеров окружности, на которой расположены центры прорезей под болты. Диаметр определяют по таблицам совместимости или измеряют с помощью линейки.

Для этого измеряют расстояние между соседними болтами, после чего умножают полученную цифру на коэффициент, зависящий от количества отверстий. Поперечный показатель окружности у автомобилей ВАЗ составляет 98 мм у легковых моделей и 139.7 мм у внедорожника «Нива».

Количество отверстий	Коэффициент
3	1,155
4	1.414
5	1,701
6	2
10	3,326

Дальние отверстия

Наиболее простым является измерение на дисках с четным количеством отверстий ( под 4, 6, 8 болтов), расстояние между противоположными отверстиями и будет значением PCD.

Для дисков под 5 болтов измеряется расстоянием между любыми не соседними отверстиями, а полученная цифра умножается на 1,051.

Диаметр ступичного окна

Показатель центрального ступичного окна указывается как в таблицах, так и в полной формуле разболтовки, речь о которой пойдет ниже. При отсутствии необходимой информации этот показатель легко измеряется с помощью линейки или штангенциркуля. Диаметр ступичного места ВАЗ-2110 составляет 58.6 мм.

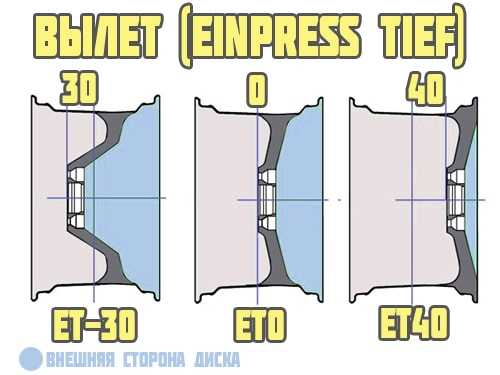

Разболтовку колесных дисков определяют с учетом их вылета. Вылет – это отношение вертикальной оси симметрии диска к месту соприкосновения со ступицей. Вылет может быть отрицательным, положительным или нулевым.

Установка неправильно подобранного по этому фактору диска возможна. Однако она нарушает работу подвески и делает автомобиль небезопасным.

Что такое разболтовка

Перечень геометрических величин, характеризующих каждый автомобильный диск, независимо от конструкции, марки и типа сплава (штампованный, кованый, литой), часто называют разболтовкой. Это собирательное название включает:

значение ширины между ободами, измеренное в дюймах;
диаметр круга (измеряется в дюймах);
«отъезд» («удаление»). Расстояние от края отверстия диска до центра шины. Символы для обозначения зависят от страны производителя пластинки. Для Германии это ET, для Франции DEPORT, для Англии/США OFFSET (последний вариант самый интернациональный и встречается чаще всего);
количество крепежных отверстий и диаметр их окружности. В оригинале именно это значение интерпретируется как разболтовка колесных дисков («диаметр делительной окружности» или PCD);
диаметр седла (под ступицей) имеет маркировку DIA и измеряется в дюймах.

Рассмотрим конкретный пример

Маркировка такого диска будет выглядеть так: 7,5х18 5х114,3 ET 45 DIA 67,1. Расшифровка:

7,5х18 — диск шириной 7,5 дюймов и диаметром 18 дюймов. Иногда вместо приведенной выше формулировки можно встретить: 7,5Jx18H2. Значение записи остается прежним.

5х114,3 – колесо имеет 5 отверстий для крепления, которые расположены по окружности диаметром 114,3 мм.

ET 45 – «вылет» диска 45 мм (расстояние от плоскости приваливания до центра шины). В этом случае мы имеем положительное «удаление». Выпирает первый самолет. «Выступ» считается нулевым, когда две плоскости находятся на одной оси. Если посадка обода находится на расстоянии внутри от предполагаемого центра шины, «смещение» считается отрицательным и пишется через дефис между знаками (ET-45).

DIA 67.1 — диаметр посадочного места на ступице 67,1 мм.

Как видите, разболтовка колеса — это просто комбинация символов, которую легко расшифровать.

Где посмотреть параметры диска

Опытный автомобилист без труда решит задачу определения радиуса пластины и количества отверстий под крепеж. За остальными сведениями необходимо обращаться к достоверным источникам, либо рассчитывать значения самостоятельно. Все основные данные производители литых и кованых дисков формируют на внутренней стороне.

Владельцу машины, выехавшей из салона на красивом «литье» с полноразмерной запаской в багажнике, не составит труда получить правильные значения для выбора новых дисков. Если в багажнике есть докатка, необходимо снять одно из колес автомобиля. Производство штампованных изделий предполагает только нанесение внутреннего заводского кода. Дилер, который продал вам автомобиль, может помочь вам прочитать всю необходимую информацию (вам просто нужно сделать запрос).

Есть риск попасть в неприятную ситуацию. Вы можете обнаружить, что на ваш автомобиль в разные годы выпуска устанавливались диски с разной разболтовкой, только после покупки новых колес. Такие случаи вполне возможны, если модель получит глубокий рестайлинг

Вдвойне стоит обратить внимание на покупателей подержанных автомобилей не первой свежести. Зачастую детали дорестайлинговых и обновленных моделей взаимозаменяемы (еще до того, как вы станете владельцем, автомобиль можно было собрать «из того, что было»)

Не пожалейте немного усилий, которые могут сэкономить вам массу времени и нервов в будущем.
