Техническое обслуживание газораспределительного механизма и турбокомпрессора
Регулировка зазоров клапанного механизма. Для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей механизма во время работы двигателя необходимо периодически проверять и регулировать зазоры клапанного механизма.
Рис. 6. Вид на метки для регулировки клапанов: — картер маховика, 2—крышка люка, 3— прокладка, 4 — указатель, 5 — шестерня привода трлливного насоса; а — метки, обозначающие номера цилиндров, б —риска
Дополнительные материалы по теме:
Зазор для впускных и выпускных клапанов одинаков и равен 0,25—0,3 мм. В виде исключения в процессе эксплуатации допускается увеличение этого зазора до 0,4 мм. Регулировка производится на холодном двигателе. Перед регулировкой скобой регулятора необходимо выключить подачу топлива; отвернуть барашки крепления крышек головок цилиндров и снять крышки; усилием 15 даН-м проверить затяжку болтов крепления осей коромысел подтянуть тарировочным ключом гайки крепления головок цилиндров; снять крышку (рис. .6) смотрового люка, находящуюся наг картере маховика. Через смотровой люк видны риски, нанесенные на шестерне привода топливного насоса высокого давления, и указатель, ввернутый в картер маховика.
Риски, нанесенные :на шестерне, указывают номера цилиндров, на которых можно регулировать зазоры в клапанном механизме при совмещении соответствующей риски с указателем.
Регулировать зазоры в клапанном механизме следует в таком порядке: – провернуть коленчатый вал до совмещения меток нужного цилиндра с указателем (оба клапана регулируемого цилиндра должны быть закрыты). Проворачивать вал нужно по часовой-стрелке (если смотреть со стороны вентиляторов); – проверить щупом зазор 0,25—0,30 мм между торцами клапанов носками коромысел проверяемого цилиндра; – для регулировки зазора ключом ослабить контргайку регулировочного винта, вставить в зазор щуп и, вращая отверткой винт, установить необходимый зазор; не отпуская отвертки, затянуть контргайку. После регулировки проверить зазор; щуп 0,25 мм должен входить свободно, а 0,30 — с усилием.
Аналогично отрегулировать клапаны каждого цилиндра, предварительно проворачивая двигатель до совмещения меток цилиндра с указателем. После регулировки запустить двигатель и прослушать. Если регулировка произведена неправильно, двигатель, будет стучать. После регулировки необходимо закрыть смотровой люк и поставить крышки головок цилиндров.
Проверка работы турбокомпрессора. От работы турбокомпрессора зависит эффективность сгорания топлива в цилиндрах и, следовательно, мощность двигателя.
Проверку работы турбокомпрессора следует производить в такой последовательности: – отвернуть болты крепления впускного патрубка турбокомпрессора, снять его и прокладку с сеткой; – вращая ротор (от руки) проверить легкость вращения, а также отсутствие задевания лопаток турбокомпрессора за неподвижные детали. При этом необходимо выбирать осевой люфт последовательно в обе стороны. Выполняя эту операцию, необходимо следить, чтобы во внутренние полости турбокомпрессора не попали пыль или посторонние предметы; – после проверки установить все детали на место и закрепить впускной патрубок; – проверить работу турбокомпрессора под нагрузкой. Для этого вывернуть пробку на впускном коллекторе и через емкость 20 л подсоединить манометр. Запустив двигатель, проверить при 2100 об/мин избыточное давление воздуха, которое должно быть в пределах 0,60—0,95 даН/см2.
В момент проверки двигатель должен быть нагружен, что достигается постановкой автомобиля на тормоза (центральный и колесные) и включением третьей передачи.
Рекламные предложения:
Читать далее: Техническое обслуживание системы питания топливом и воздухом
Категория: —
Текущее обслуживание
Регулировка клапанов ямз 238 и 236
Для Ярославского моторного завода этот вариант компоновки двигателя наиболее типичен, поскольку производитель стремится к максимальной унификации силовых агрегатов. Поэтому моторы ЯМЗ-236, ЯМЗ-238 и ЯМЗ-240 можно считать с определенной натяжкой вариантами одного двигателя с разным числом цилиндров – от 6 до 12. Благодаря унификации дизелей регулировка клапанов ЯМЗ с V-образной компоновкой выполняется сходным образом.
Вся работа выполняется за два оборота коленвала, разница состоит только в углах проворота между настройкой отдельных клапанов.
- Регулировка клапанов ЯМЗ 236 (БЕ/НЕ, БЕ2/НЕ2 и прочих модификаций) ведется в порядке работы цилиндров (1–4–2–5–3–6). Перед этим обязательно проверяется затяжка осей коромысел, нормированное заводом усилие составляет 120-150 Н*м.
- Регулировка клапанов ЯМЗ 238 идет в другом порядке (1-5-4-2-6-3-7-8). Зазоры устанавливаются с помощью аналогичных щупов в пределах 0,35-0,3 мм для всех клапанов.
- Двигатель ЯМЗ-7511 фактически является форсированным вариантом старого 8-цилиндрового мотора, настройка абсолютно аналогична тому, как производится регулировка зазора клапанов ЯМЗ-238.
- Регулировка клапанов ЯМЗ 240 идет в порядке 1-12-5-8-3-10-6-7-2-11-4-9 и требует несколько большего объема подготовки (нужно освободить смотровое окно маховика для проворота коленвала, в то время как регулировка клапанов ЯМЗ 236-238 ведется с проворотом со стороны вентилятора).
При разборке мастером сервиса выполняется попутная диагностика в доступном объеме – осматриваются коромысла, штанги, регулировочные элементы.
Регулировка клапанов ЯМЗ 238 и прочих V-образных двигателей должна выполняться только на холодном двигателе. Предельно малое время после остановки двигателя – 15 минут.
Сравнительно большое количество деталей газораспределения в нижневальном механизме делает это требование критичным, так как тепловое расширение отдельных узлов неравномерно, зазор по мере прогрева и остывания ДВС меняется нелинейно. У атмосферных двигателей и моторов «турбо» зазоры не отличаются.
По соображениям безопасности мастер перед началом работы принудительно перекрывает подачу топлива, чтобы избежать случайный рабочий впрыск топлива в цилиндр при провороте коленчатого вала.
Технические характеристики
Технические характеристики двигателя ЯМЗ 650 с момента начала производства моторов особо не поменялись. Добавились только некоторые технические и конструктивные элементы, такие как турбонаддув, система питания или выпуска отработанных выхлопных газов. Основная техническая характеристика ДВС 650 ЯМЗа.
Дизель, турбированный дизель
Мощность двигателя, л.с./об.мин
311/2000 320/2000 362/1900 362/1900 367/1900 412/1900 412/1900 422/1900
1215/1100-1300 1569/1100-1400 1670/1100-1300 1765/1100-1400 1800/1100-1300 1870/1100-1300 1911/1200-1400 2000/1100-1300
Материал исполнения блока и головки
800 000 — 1 000 000 км пробега
МАЗ-5340, 5440, 5516, 6303, 6312, 6430, 6501 Урал-5831, 6307, 6367, 6368, 6470, 6563, 6902 Тонар-5422, 6528 МЗКТ-6527, 7501, 7511, 7512, 7006, 7007
Проверка углов открытия и закрытия клапанов
5.1.
Определить положение ВМТ и НМТ первого
цилиндра методом двух засечек. Для этого
при снятой форсунке через форсуночное
отверстие в полости цилиндра устанавливается
измеритель положения поршня
(микрометрическая головка). Вращая вал,
по шкале измерителя замечают положение
поршня, недошедшего до ВМТ на угол
50…70 ПКВ
и делают отметку на маховике. Далее,
вращая вал, переводят поршень через ВМТ
и останавливают его в положении, при
котором показание измерителя будет
прежнее. Полученную на маховике дугу
между двумя засечками делят пополам и
получают таким образом положение ВМТ.
Аналогичным образом определяется
положение НМТ.
5.2.
Установить поршень первого цилиндра в
положение ВМТ конца сжатия (при этом
оба клапана цилиндра закрыты). Медленно
поворачивая вал по направлению вращения,
установить положение начала открытия
выпускного клапана. Начало открытия
(конец закрытия) клапана определяются
моментом «закусывания» (освобождения)
листка тонкой бумаги (кальки или
папиросной бумаги), вставленной в зазор
между бойком коромысла и торцом штока
клапана. Продолжая вращение коленчатого
вала, аналогичным образом последовательно
измерить углы начала открытия впускного,
конца закрытия выпускного и впускного
клапанов. Результаты измерений занести
в таблицу 3.2. При этом коленчатый вал
повернется на два полных оборота.
5.3.
В описанной выше последовательности
произвести измерения для остальных
цилиндров двигателя. Результаты измерений
занести в таблицу 3.2.
5.4.
Проанализировать результаты измерений.
При нормально отрегулированном механизме
газораспределения действительные
значения углов открытия и закрытия
клапанов отличаются от паспортных
данных не более чем на +3 ПКВ.
В противном случае необходимо установить
существует ли закономерность обнаруженных
отклонений. Если по всем клапанам имеется
раннее или позднее открытие или закрытие,
то это указывает на то, что для
восстановления фаз газораспределения
необходимо повернуть распределительный
вал в ту или иную сторону при неподвижном
коленчатом вале. Отсутствие закономерности
в обнаруженных отклонениях от паспортных
значений свидетельствует либо о
неточности измерений, либо о нарушении
зазоров в клапанных механизмах, а также
о различии условий работы механизмов
газораспределения в различных цилиндрах
двигателя.
Таблица
3.2 – Зазоры в клапанном механизме
|
Цилиндры |
|||||||
|
Впускной |
Угол |
||||||
|
Угол |
|||||||
|
Выпускной |
Угол |
||||||
|
Угол |
Сборка двигателей ЯМЗ-236 и ЯМЗ-238
После разборки двигателя, дефектуем детали, если надо точим или меняем коленвал, поршневую и начинаем сборку. Для этого, наклоняем блок на 5-8 цилиндр, под шпильки ложим доску дюймовку, затем ставим домкрат на край блока и поднимаем его таким образом, чтобы опять можно было подставить гильзу. Затем, берем коренные вкладыши и вставляем их в блок. Далее, если вы один, то по брускам закатываем коленвал на место и закрепляем его средней коренной крышкой. Проворачиваем колено для того, чтобы совпали метки на распредвалу и ставим первый бугель не забывая мазать вкладыши и болты маслом.
Потом, ставим на место последний и затягиваем все остальные. Затягивать коренные лучше в два приема: первый раз 20 кгм; второй, уже капитально 43-47 кгм.
Динамометрический ключ
Лучше всего затягивать динамометрическим ключем, но если его нет, то тоже не беда, можно попробовать иной способ. К примеру, я вешу 80 кг — значит под своим весом на рычаге 1 метр, я создам крутящийся момент равный 80 кгм. Если взять рычаг 55-60 сантиметров, то я под своим весом как раз обеспечу требуемую затяжку.
Для того, чтобы затянуть коренные, брал обычно накидной многогранный ключ и трубу, а напильником наносил метку на 55 сантиметрах. Ключ попеременно переставлял на верхний и нижний болт коренных подшипников и под собственным весом последовательно затягивал бугеля, не забывая после каждой затяжки подшипника прокручивать вал.
После затяжки коленвала, приступал к вставке гильз 5-8 цилиндров. Резинки мазал хозяйственным мылом, а забивал гильзы кувалдой через березовый брусок.
Далее, вставляем поршня с шатунами и также протягиваем их под своим весом, но используя общий рычаг, в моем случае 80 кг разделить на 22 кгм = 0.32 метра. Все, половину ЦПГ собрали, пора браться за другую сторону.
Для этого отпускаем за бугельный болт домкратом блок, переваливаем его на другую сторону. Опять поднимаем его домкратом, подставляем гильзу под блок и устанавливаем на место 1-4 гильзы, а затем шатуны с поршнями и затягиваем шатунные болты. Шатунно поршневой механизм собран.
Устанавливаем переднюю крышку двигателя и задний кожух маховика, ставим маховик и затягиваем его. Прикручиваем масляный насос и закрываем поддон.
Если поддон емкостью вперед двигателя, то ложим перед спускной пробкой доску дюймовку и опускаем за поддон двигателя блок, убрав из под блока гильзу цилиндров. Когда блок поддоном лежит на земле, то перевернуть его на поддон всей плоскостью с помощью лома не проблема.
Как только блок занял у нас вертикальное положение, начинаем устанавливать головки, штанги, коромысла. Устанавливаем шкив коленвала и за одним регулируем клапана. Затем, переходим к установке масляных фильтров, сцепления, ТНВД, площадки компрессора, генератора, турбины и стартера.
Прокачиваем из чистой емкости топливную систему и, если нужно, регулируем момент впрыска. Ставим все ремни на место и регулируем их. Смысл в том, чтобы сделать все по двигателю на месте, чтобы потом не прыгать по раме попугаем. Когда двигатель полностью укомплектован, отрегулирован и соответствует агрегату первой комплектации, то поставить его на место и завести дело не сложное.
Регулировка клапанного механизма ЯМЗ-238ФМ

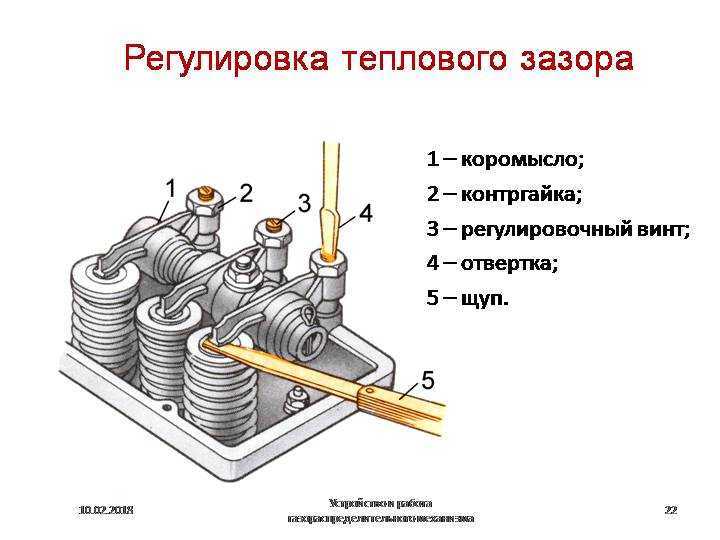

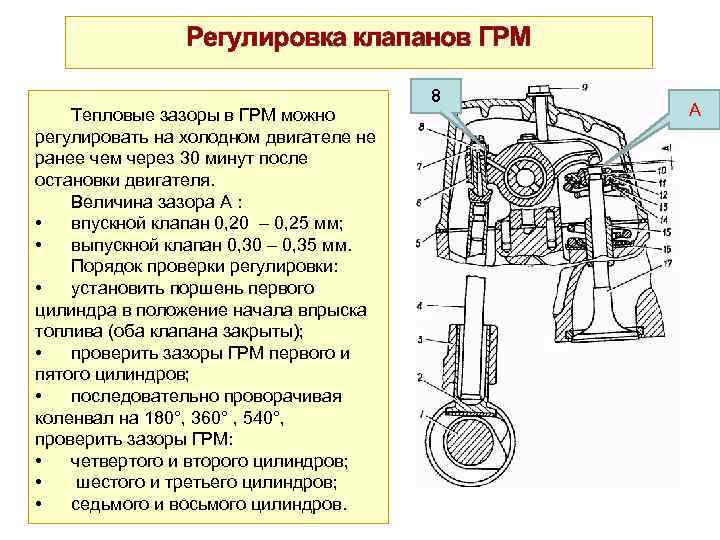

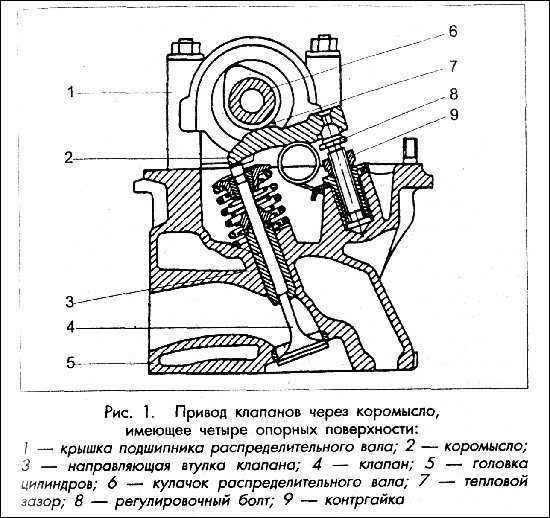

Тепловые зазоры клапанного механизма предназначены для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей механизма во время работы двигателя. Величина теплового зазора у впускного клапанов устанавливается одинаковой и регулируется в пределах 0,25 0,30 мм. При проверке на двигателе из-за возможного биения сопрягаемых двигателей распределительного механизма тепловые зазоры должны укладываться в пределы 0,20-0,40 мм. При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей распределительного механизма. При очень малых зазорах в результате нагрева или износа рабочих фасок клапана и седла головки не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.
Тепловые зазоры регулировать на холодном двигателе или через 15 минут после его остановки.
При регулировке клапанного механизма и повторной проверке тепловых зазоров коромысла клапанов рекомендуется прижать:
— на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к стопорному кольцу;
— на головке левого ряда цилиндров коромысла выпускных клапанов к стопорному кольцу, впускных клапанов — к торцу оси.
Выпускные клапана правого ряда цилиндров расположены к вентилятору, левого ряда цилиндров — к маховику. Последовательность регулировки:
1. Выключить подачу топлива.
2. Отвернуть барашки крепления крышек головок цилиндров и снять крышку.
3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120-150 Н•м (12-15 кгс•м).
4. Проворачивая коленчатый вал по часовой стрелке (со стороны вентилятора) ключом за болт крепления шкива (рис.46) или ломиком за отверстия в маховике (рис.47) и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимется (т.е. полностью закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота. В это время в первом цилиндре происходит такт сжатия, и оба клапана этого цилиндра будут закрыты.
Рис. 46. Проворачивание коленчатого вала за болт крепления шкива.
Рис. 47. Проворачивание коленчатого вала ломиком за отверстие в маховике.
5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного клапанов первого цилиндра и при необходимости отрегулировать.
6. Для регулировки зазоров отвернуть контргайку регулировочного винта, вставить в зазор щуп, и вращая винт отверткой (рис. 48), установить зазор 0,25-0,30 мм. Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

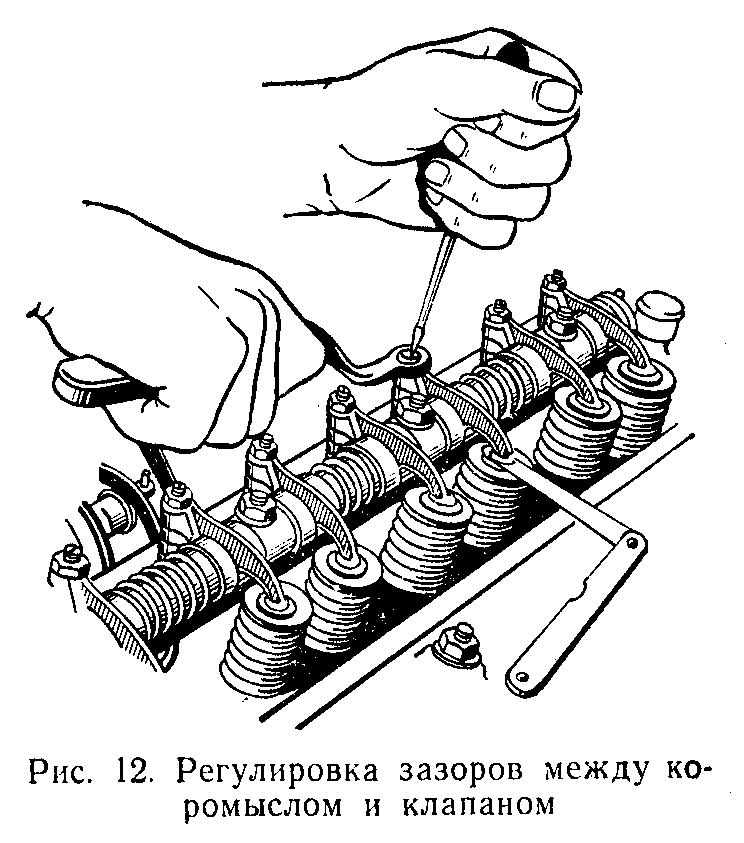

Рис. 48. Регулировка зазора клапанного механизма.
7. Для регулировки зазоров клапанного механизма следующего цилиндра провертывать коленчатый вал в направлении вращения до момента полного закрытия впускного клапана регулируемого цилиндра и дополнительно провернуть еще примерно на 1/3 оборота. Регулировать зазоры в каждом цилиндре, как указано выше.
Регулировать клапанные зазоры по цилиндрам рекомендуется в порядке их работы 1-5-4-2-6-3-7-8. Порядок нумерации цилиндров изображен на рис. 2.
8. После регулировки зазоров пустить двигатель и прослушать его работу. При появлении стука клапанов остановить двигатель и вновь проверить зазоры.
9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.
Регулировка клапанов ямз 236
Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.
Порядок работы цилиндров ямз 236
1-4-2-5-3-6
Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.
Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.
При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.
С чего начать.
Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.
Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.
Регулировка клапанов ЯМЗ 236
Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля
Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты
Вращаем коленчатый вал по часовой стрелке (если смотреть в торец двигателя спереди) до тех пор пока впускной клапан полностью не закроется. То есть коромысло впускного клапана должно подняться вверх и при дальнейшем вращении быть неподвижным. Продолжаем вращать коленвал, на 1/3 оборота. . Это и будет положение поршня в ВМТ в момент сжатия. Проверить себя можно по метке топливного насоса. Она должна встать в положение впрыска первого цилиндра.
Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить
В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.
Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.
После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.
Схема расположения цилиндров на двигателе
Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать
Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов
Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.
Источник
Фазы газораспределения четырехтактного двигателя
Для лучшего наполнения цилиндров свежим зарядом и наиболее полной очистки их от отработавших газов моменты открытия и закрытия клапанов в четырехтактных двигателях не совпадают с положениями поршней в ВМТ и НМТ, а происходят с определенным опережением или запаздыванием. Иначе говоря, впускной клапан может закрываться после того, как поршень пройдет НМТ, а выпускной — закрываться после ВМТ.
Моменты открытия и закрытия клапанов, выраженные в градусах, соответствующих величинам углов поворотов кривошипа коленчатого вала относительно мертвых точек, называются фазами газораспределения. Фазы газораспределения могут быть нанесены на круговую диаграмму, называемую диаграммой газораспределения, как показано на рисунке 4.11.
Пожалуй, будет проще показать это на примере. Так, если говорят, что клапан открывается за 5 градусов до ВМТ, значит клапан начал открываться в то время, когда кривошип коленчатого вала, к которому присоединен шатун поршня, находился за 5 градусов до верхней мертвой точки.
Рисунок 4.11
Впускной клапан
начинает открываться немного раньше, чем поршень придет в ВМТ. При этом к началу хода поршня вниз при такте впуска клапан уже немного откроется. Опережение открытия впускного клапана для двигателей разных моделей колеблется в разных диапазонах. Зачастую закрытие впускного клапана происходит с определенным запаздыванием, когда поршень перейдет НМТ и начнет двигаться вверх. При этом некоторое время после перехода НМТ, несмотря на начавшееся незначительное движение поршня вверх, заполнение цилиндра зарядом будет продолжаться вследствие некоторого разрежения, еще имеющегося в цилиндре, а также вследствие инерции заряда, движущегося во впускном трубопроводе.
Примечание
Однако стоит отметить, что существует как минимум два цикла, именуемых циклами Миллера и Аткинсона, при которых впускной клапан закрывается не так, как на обычных ДВС.
Таким образом, время открытия впускного клапана больше времени, в течение которого происходит полуоборот вала; продолжительность впуска при этом увеличивается, и цилиндр более полно заполняется свежим зарядом.
Выпускной клапан
открывается раньше прихода поршня в НМТ.
При этом газы, находясь в цилиндре под большим давлением, быстро начинают выходить наружу, несмотря на то, что поршень еще движется вниз. Затем поршень, пройдя НМТ и двигаясь к ВМТ, будет выталкивать оставшиеся в цилиндре газы. Выпускной клапан закрывается тогда, когда поршень перейдет ВМТ. Несмотря на то, что поршень начнет уже немного опускаться вниз, газы будут продолжать выходить из цилиндра по инерции и вследствие отсасывающего действия потока газов, движущихся в выпускном трубопроводе. Таким образом, время открытия выпускного клапана больше времени, в течение которого происходит полуоборот вала, и цилиндр лучше очищается от отработавших газов.
Примечание
Угол поворота кривошипа, соответствующий положению, при котором впускной и выпускной клапаны одновременно открыты, называется углом перекрытия клапанов. Вследствие незначительности этого угла и ничтожной величины зазора между клапанами и гнездами, возможность утечки горючей смеси исключена. Перекрытие клапанов необходимо для дополнительной продувки цилиндра с целью лучшей наполняемости свежим зарядом.
Некоторое уменьшение давления газов на поршень, происходящее при рабочем ходе вследствие раннего открытия выпускного клапана, и потеря части работы газов при этом восполняются тем, что поршень, движущийся при такте выпуска вверх, не испытывает большого сопротивления от газов, оставшихся в небольшом количестве в цилиндре.
