ЗНАКИ
7.1. Шрифт типа
А с наклоном приведен на черт. 19.
Черт. 19
7.2. Шрифт типа А без наклона приведен на
черт. 20.
Черт. 20
7.3. Шрифт типа Б с наклоном приведен на
черт. 21.
Черт. 21
7.4. Шрифт типа Б без наклона приведен на
черт. 22.
Черт. 22
7.5. Наименования знаков приведены в
табл. 3.
Таблица 3
|
Номера знаков на |
Наименование |
Номера |
Наименование |
|
1 |
Точка |
25 |
Процент |
|
2 |
Двоеточие |
26 |
Градус |
|
3 |
Запятая |
27 |
Минута |
|
4 |
Точка с |
28 |
Секунда |
|
5 |
Восклицательный |
29 |
Параллельно |
|
6 |
Вопросительный |
30 |
Перпендикулярно |
|
7 |
Кавычки |
31 |
Угол |
|
8 |
И |
32 |
Уклон |
|
9 |
Параграф |
33 |
Конусность |
|
10 |
Равенство |
34 |
Квадрат |
|
11 |
Величина |
35 |
Дуга |
|
12 |
Соответствует |
36 |
Диаметр |
|
13 |
Асимптотически |
37 |
Радикал |
|
14 |
Приблизительно |
38 |
Интеграл |
|
15 |
Меньше |
39 |
Бесконечность |
|
16 |
Больше |
40 |
Квадратные |
|
17 и |
Меньше |
41 |
Круглые |
|
18 и |
Больше |
42 |
Черта |
|
19 |
Плюс |
43 |
Номер |
|
20 |
Минус, |
44 |
От … |
|
21 |
Плюс-минус |
45 |
Знак |
|
22, 23 |
Умножение |
46 |
Звездочка |
|
24 |
Деление |
Размер символов шрифта
Если гарнитура (проще говоря, имя шрифта) является первым параметром шрифтов, то вторым параметром является размер символов шрифта
.
Можно встретить еще такое название – кегль шрифта
(кегель шрифта). Это то же самое, что и размер шрифта.
Зачем нужны разные размеры шрифта? Обычно заголовки печатаются крупнее, чем основной текст документа
Таким образом, к заголовкам привлекается внимание, что облегчает чтение документа при первом же взгляде на страницу. Текст в сносках и примечаниях набирается мельче, чем текст основного текста документа, что подчеркивает второстепенность представленной там информации
Как задается размер шрифта (или кегель шрифта)? Обычно пользователи выбирают размер шрифта – 8, 10, 12, 14 и т.д. Здесь цифры означают размер символов шрифта по вертикали в типографских пунктах между вершиной самого высокого символа и нижней точкой самого низкого (см. рисунок).
Слово «пункт» произошло от немецкого слова «punkt» и переводится как «точка». Для тех, кто любит цифры, сообщаю, что один пункт равен 1/72 дюйма, то есть 0,3528 миллиметра. Соответственно, для того, чтобы 8 пунктов перевести в миллиметры, надо 8 умножить на 0,3528. В результате получится, что 8 пунктов – это 2,8224 миллиметра.
Шрифты для чертежей по ГОСТу
Государственный стандарт 2.304.-81 «Шрифты чертежные», входит в ЕСКД, в нем прописаны требования к шрифтам, которые относятся как к строительной документации, так и к другим отраслям промышленности. Стандартный гостовский чертежный шрифт определяют его высота (размер), ширина, толщина и наклон. Размер шрифта – это величина, которая определяется высотой прописных букв в миллиметрах. Шрифт используется при оформлении надписей и подписей, нанесении указаний на цепочке размерного ряда, штамп также заполняется чертежным шрифтом.
Стандарт содержит 8 разделов:
- термины и определения;
- типы и размеры шрифта;
- оформление русского шрифта;
- оформление латинского шрифта;
- оформление греческого алфавита;
- оформление арабских и римских цифр;
- оформление знаков;
- правила оформления дробей, показателей, индексов и предельных отклонений.
Основным является раздел три, используемый чаще остальных, в нем приведена информация о кириллице. ГОСТ введен в 1981 году, изменения в текст вносились в 1989 и 2006 годах.

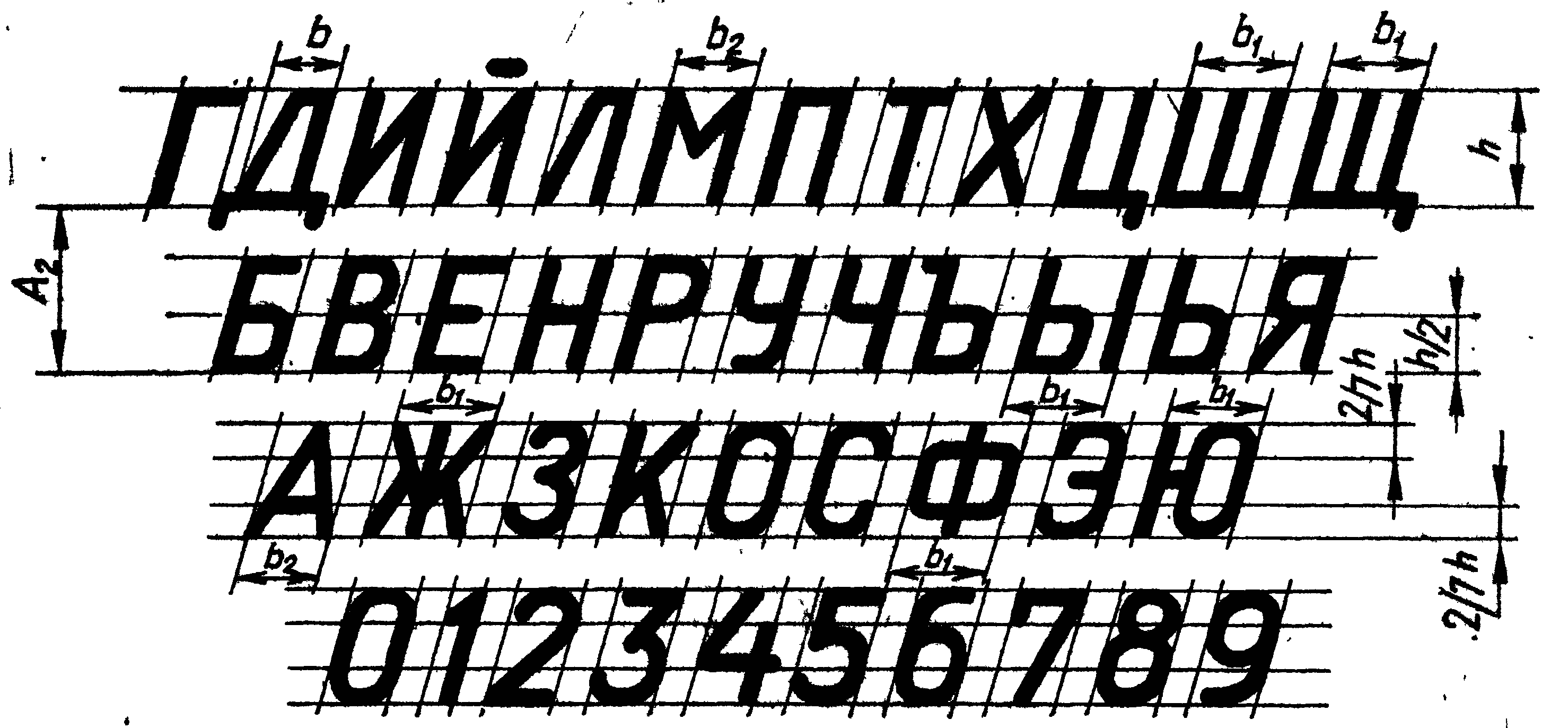

Рисунок 1. Шрифт чертежный
Названия шрифтов, которые используются по ГОСТу

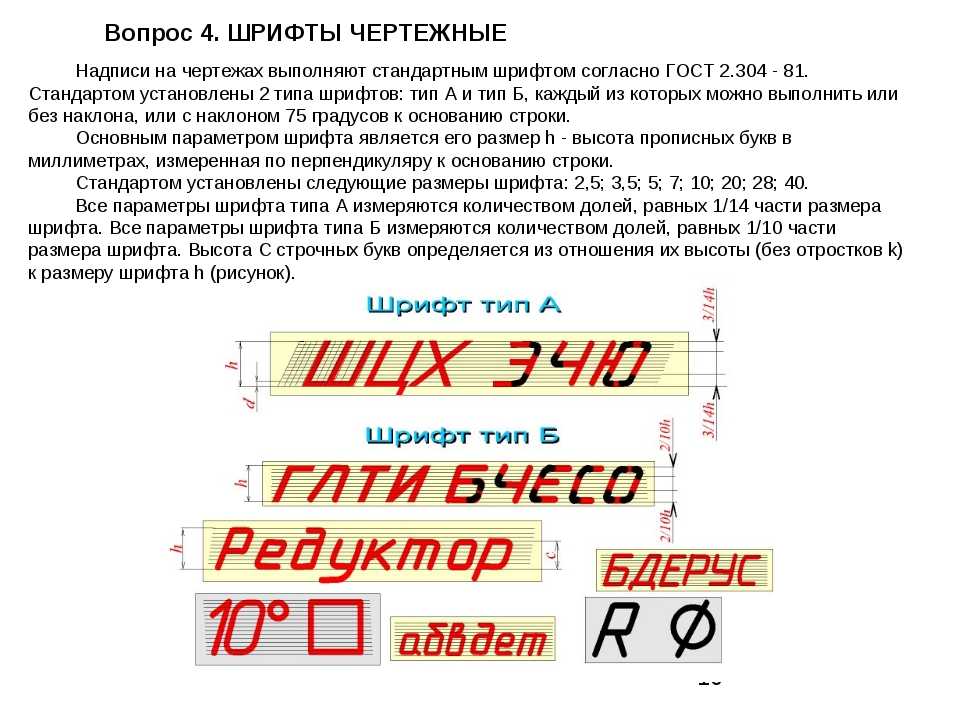

Согласно ГОСТу установлены четыре типа шрифтов:
- шрифт типа А не имеет наклона, а толщина его линии составляет 1/14 от высоты;
- шрифт типа А с наклоном около 75 градусов, с той же толщиной линии;
- шрифт типа Б не имеет наклона, а его толщина составляет 1/10 от высоты;
- шрифт тип Б с наклоном около 75 градусов и толщиной 1/10 от высоты.
Для каждого типа шрифта в ГОСТе определены высоты прописных и строчных букв, расстояние между буквами, минимальный шаг строк, минимальное расстояние между словами, толщина линий при каждом размере шрифта. К примеру, если размер шрифта 20 мм, то толщина линии 2 миллиметра для типа Б и 1,4 миллиметра для типа А.
Лайфхак
Для тренировки используйте вспомогательную учебную сетку с шагом d, равным толщине линии, этот учебный тренажер позволит понять пропорции и набить руку.

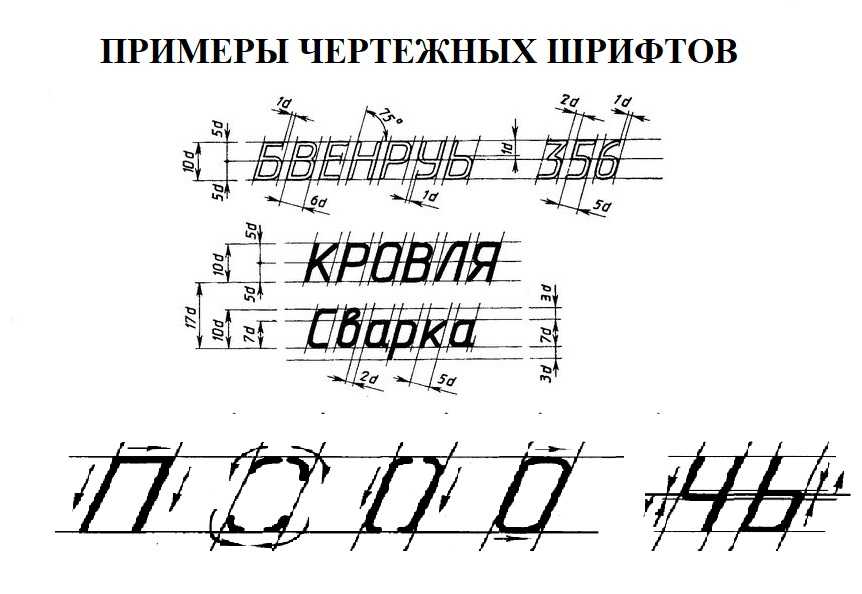

Рисунок 2. Примеры чертежных шрифтов
Размер шрифта на чертежах по ГОСТу
Высота шрифта также определена в ЕСКД, ее минимальный размер 1,8 мм, а максимальный 40 мм.
Также применяют размеры шрифтов 2,5; 3,5; 5; 7; 10; 14; 20; 28. Выбор размера зависит от того, какие используются форматы и масштабы. К примеру, если мы наносим план здания на лист А1 и необходимо поместить много информации, то выбирают шрифт 5 или 7. Для узлов используют шрифт 10 либо 14. Технические комментарии, спецификацию, примечания выполняют на пустой части листа также чертежным шрифтом. Применение шрифта с наклоном или без зависит от исполнителя.
Лайфхак
Самый маленький размер шрифта 1,8 мм трудночитаем, поэтому его применяют с типом шрифта Б, которой имеет большую толщину, чем А. Обозначение всех элементов на чертеже должны быть единообразным.
ТИПЫ И РАЗМЕРЫ ШРИФТА
2.1.
Устанавливаются следующие типы шрифта:
тип А без
наклона (d = 1/14h) с параметрами, приведенными в табл. 1;
тип А с
наклоном около 75° (d = 1/14h) с параметрами, приведенными в табл. 1;
тип Б без
наклона (d = 1/10h) с параметрами, приведенными в табл. 2;
тип Б с
наклоном около 75° (d = 1/10h) с параметрами, приведенными в табл. 2.

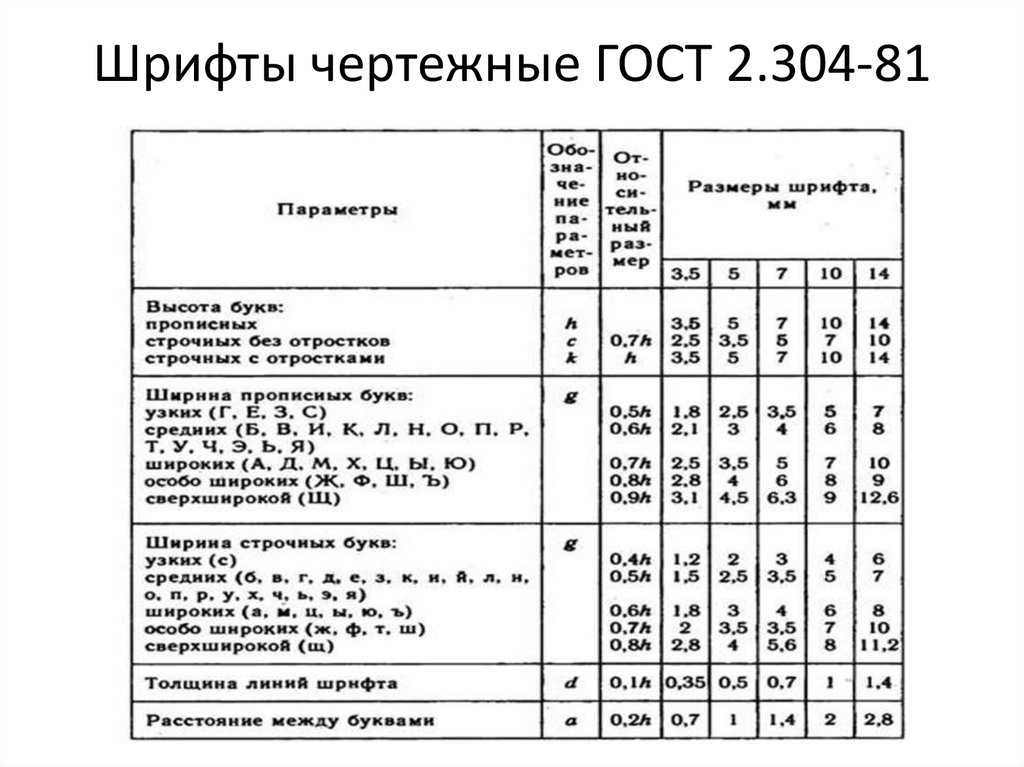

Таблица 1
Шрифт типа A (d
= h/14)
|
Параметры шрифта |
Обозначение |
Относительный |
Размеры, |
|||||||
|
Размер |
||||||||||
|
высота |
h |
(14/14) h |
14d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
|
высота |
с |
(1/14) |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
|
Расстояние |
а |
(2/14) |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
|
Минимальный |
b |
(22/14) h |
22d |
4,0 |
5,5 |
8,0 |
11,0 |
16,0 |
22,0 |
31,0 |
|
Минимальное |
е |
(6/14) |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
|
Толщина |
d |
(1/14) h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |

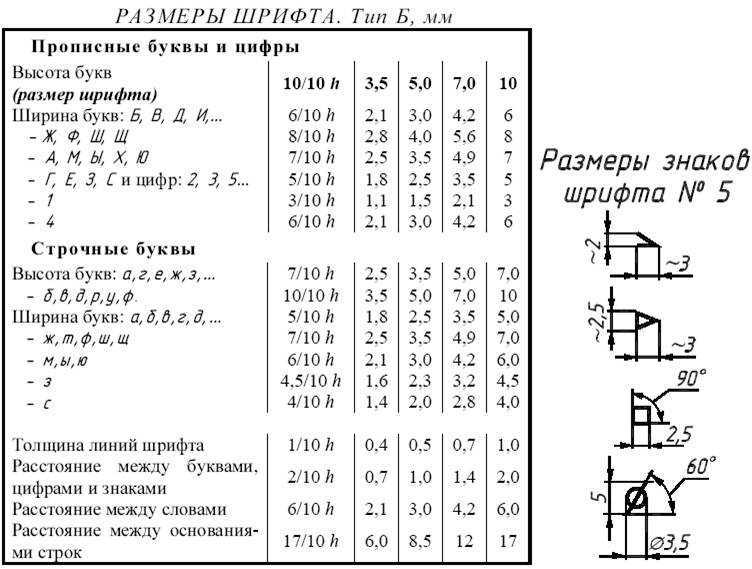

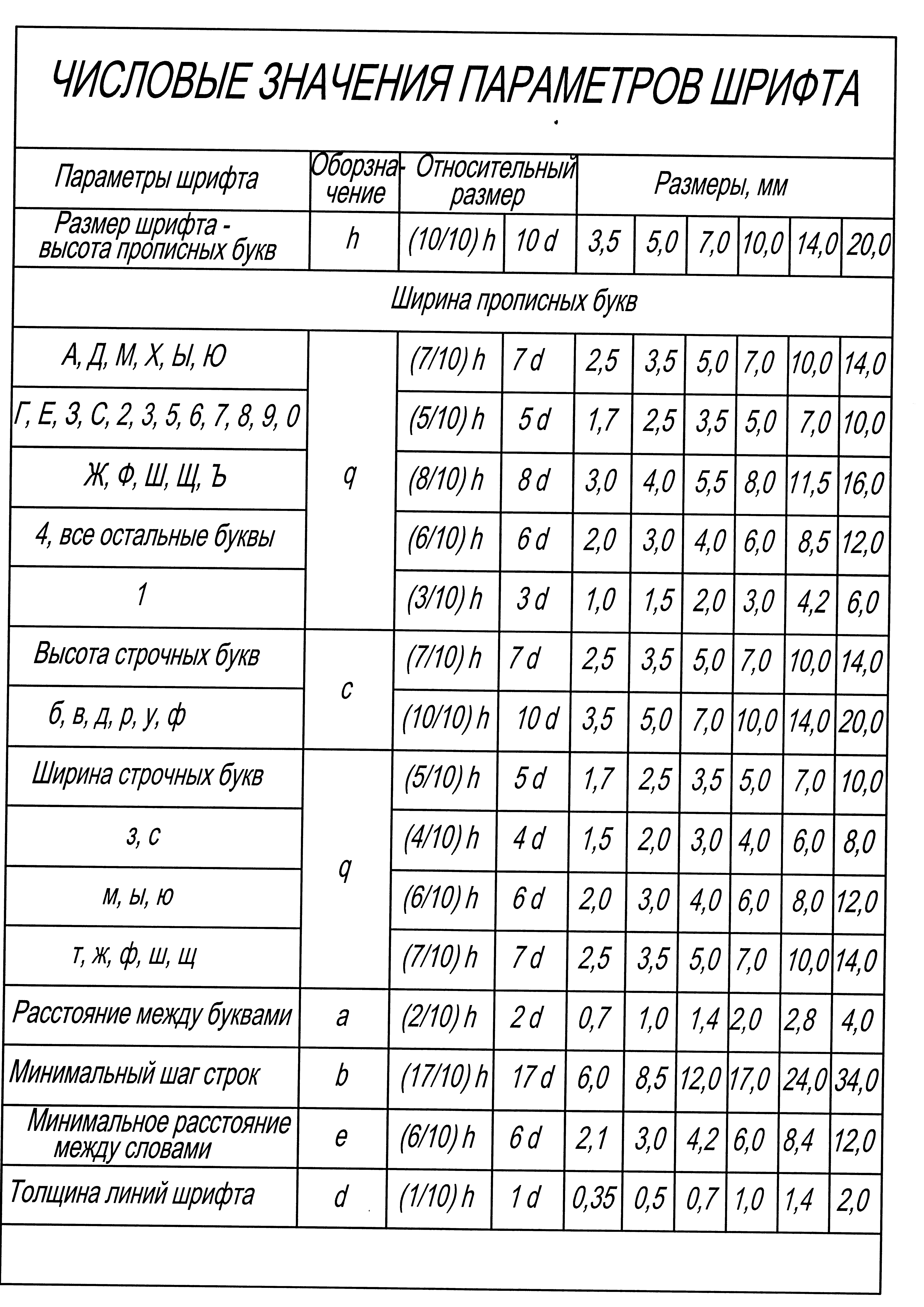

Таблица 2
Шрифт типа Б (d
= h/10)
|
Параметры шрифта |
Обозначение |
Относительный |
Размеры, |
||||||||
|
Размер |
|||||||||||
|
высота |
h |
(10/10) h |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
|
высота |
с |
(7/10) |
7d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
|
Расстояние |
а |
(2/10) |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
4,0 |
|
Минимальный |
b |
(17/10) h |
17d |
3,1 |
4,3 |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
34,0 |
|
Минимальное |
е |
(6/10) |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
12,0 |
|
Толщина |
d |
(1/10) h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
Примечания:
1. Расстояние а между буквами, соседние линии которых не
параллельны между собой (например, ГА, AT), может быть уменьшено наполовину,
т.е. на толщину d линии шрифта.
2. Минимальным расстоянием между словами е, разделенными знаком препинания, является расстояние между
знаком препинания и следующим за ним словом.
При выполнении документов автоматизированным
способом допускается применять шрифты, используемые средствами вычислительной
техники. В этом случае должны быть обеспечены их хранение и передача
пользователям документов.
(Измененная
редакция, Изм. №
2).
2.2. Устанавливаются следующие размеры
шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Примечание. Применение шрифта размером 1,8 не рекомендуется и допускается только
для типа Б.

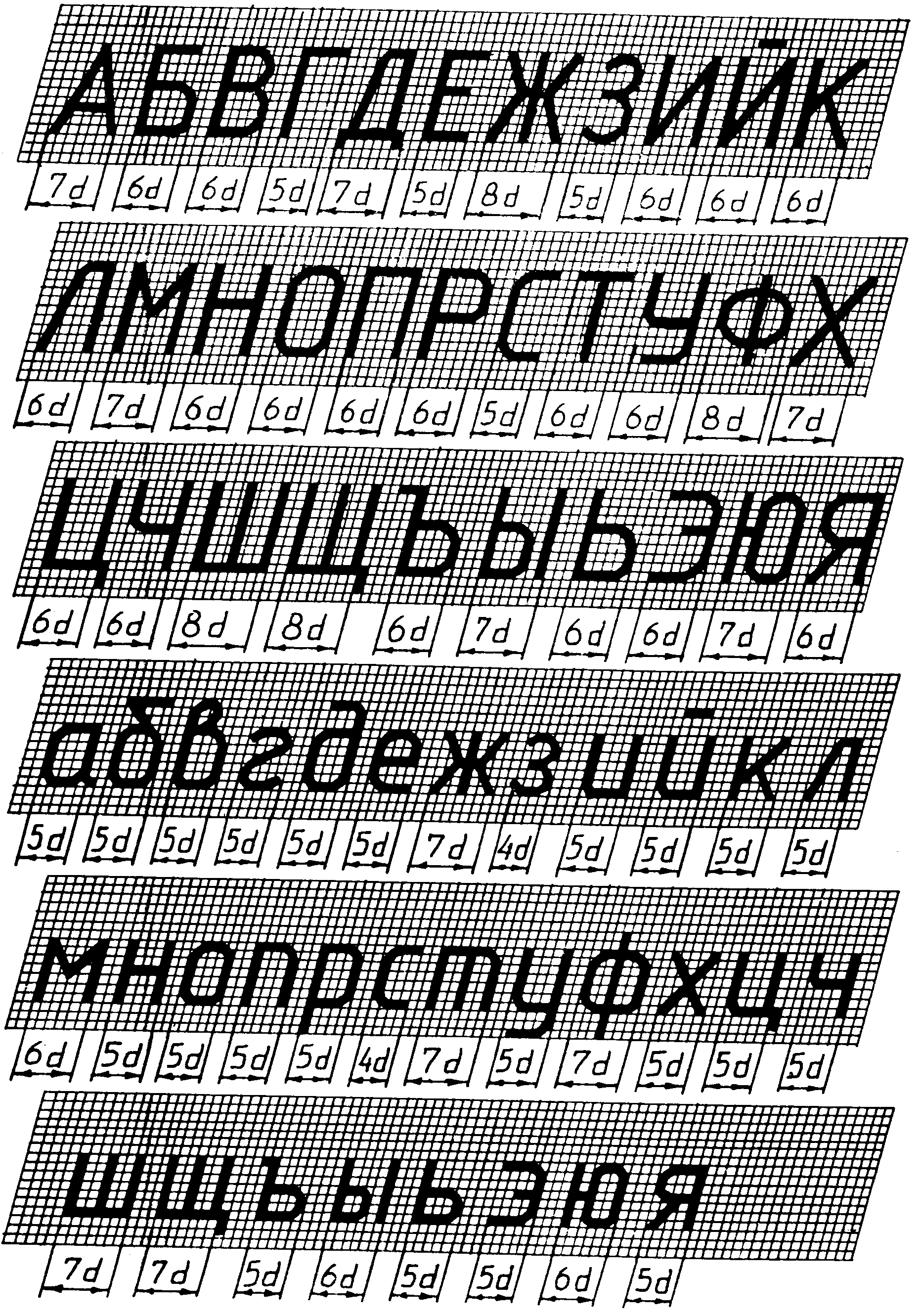

2.3. Построение
шрифта во вспомогательной сетке показано на черт. 4.
Черт. 4
2.4. Предельные
отклонения размеров букв и цифр ± 0,5 мм.
Гарнитура шрифта
Гарнитура шрифта – это один шрифт или набор шрифтов, имеющих одинаковый дизайн, общее художественное решение. Как правило, шрифты одной гарнитуры разрабатываются одним автором.
Лингвистически слова «гарнитура» и «гарнитур» похожи. Гарнитур означает набор предметов, имеющих схожее назначение, например, мебельный гарнитур, ювелирный гарнитур и т.п. Также и гарнитура объединяет набор шрифтов для вывода текста на экран или на принтер. Все предметы из гарнитура, также как все шрифты одной гарнитуры, выполнены в одном стиле, имеют единое художественное решение.
Каждая гарнитура имеет свое имя,
например, Times New Roman, Courier New. Есть гарнитуры со специальными символами, например, Symbol и Wingdings.
В названиях компьютерных шрифтов русские буквы не используются. Вместо этого применяется латинский алфавит, например, «Baltica», «Svetlana» (это транслитерация, когда русские названия пишутся английскими буквами). Также возможен английский перевод русских названий шрифтов, например, «Schoolbook». Шрифты, которые пришли к нам с Запада, сохраняют свои названия, например, шрифт Garamond.
Слово «гарнитура» обычно опускается. Как правило, просто говорят «выберите шрифт Arial» или «документ набран шрифтом Times New Roman». Также обычно упрощают и вместо «гарнитура», либо «имя гарнитуры» говорят «имя шрифта
».
Шрифт для чертежей в Автокаде
Чтобы использовать стандартный размер шрифтов в Автокаде достаточно проделать несколько простых действий. С помощью инструмента «Текст» (большая буква А в верхней панели инструментов) введите нужное вам название, обозначение или надпись. Затем выберите созданный только что элемент, и откроется меню свойств. В верхней части меню можно будет выбрать нужный размер.
Настроить стили текста по ГОСТу можно через инструмент «Аннотации» (снизу под буквой «А»). Затем выбираем иконку, которая называется «Стили текста», выбираем «Аннотативный» и в имени шрифта в выпадающем списке можно будет поменять и далее использовать стандартный гостовский стиль написания.
Рисунок 6. Шрифт для Автокада
ДИАКРИТИЧЕСКИЕ ЗНАКИ
Венгерский язык
Немецкий язык
Польский язык
Румынский язык
Чешский и
словацкий язык
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам
от 28.03.81 № 1562
Изменение № 2 принято Межгосударственным советом по
стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28
февраля 2006 г.)
За принятие
изменения проголосовали национальные органы по стандартизации следующих
государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA
3. (Исключен, Изм. № 2)
4. ВЗАМЕН ГОСТ 2.304-68
5. ИЗДАНИЕ (август 2007 г.)
с Изменениями № 1, 2, утвержденными в марте 1989 г., июне 2006 г. (ИУС 7-89,
9-2006)
|
1. Термины и определения. 1 2. Типы и размеры шрифта. 2 3. Русский алфавит (кириллица) 4 4. Латинский алфавит. 6 5. Греческий алфавит. 8 6. Арабские и римские цифры.. 10 7. Знаки. 11 8. Правила написания дробей, показателей, индексов и Приложение. Диакритические знаки. 17 |
Ответы на вопросы
Какое количество размеров можно использовать на одном чертеже?
Правила оформления чертежей были созданы для того, чтобы унифицировать оформление и стандартизовать процесс подготовки. Поэтому все зависит от конкретной ситуации. Можно на одном чертеже применить все типы размеров от 2,5 до 40, если это обоснованно. Чаще всего применяют 5-7 размеров, которые являются самыми ходовыми. 2,5 и 3,5 для размерных линий и номеров позиций. 5 и 7 для надписей и штампа. Если выбран достаточно большой масштаб изображения, то шрифт может быть средним. Также все зависит от объема информации, если нам нужно разместить много надписей, выносных линий, размерных линий, то мы вынуждены использовать меньший размер.
Что входит в обязанности нормоконтролера
В обязанности специалиста, который осуществляет контроль документации перед выдачей ее заказчику или на производство, входит проверка всех чертежей на соответствие оформления единой системе конструкторской документации. Он оценивает расположение на листе, общую читаемость, правильность заполнения штампов, соответствие шрифтов ГОСТ, соответствие типов линий ГОСТ. Этот специалист не оценивает суть, к примеру он может пропустить ошибку в виде неправильного примыкания элементов, но у него не должно возникнуть вопросов к тому, как все оформлено. Часто работу нормоконтролера и главного выпускающего специалиста совмещает один человек, который смотрит разом на все, и на оформление, и на содержание.
