Таблица соответствия условных диаметров и фактических размеров труб (мм): чугун, сталь, пвх, ПЭ
Наружный диаметр(DN), трубы, в мм по ГОСТ и DIN / EN | ||||||
Ду, DN условн. | DN дюйм | Чугун ВЧШГ | DIN | Стальные электросварные и бесшовные трубы | ВГП Гост 3263-75 | Полимерные трубы ПЭ, ПП, ПВХ |
10 | 3/8″ | — | 17,2 | 16 | 17 | 16 |
15 | 1/2″ | — | 21,3 | 20 | 21,3 | 20 |
20 | 3/4″ | — | 26,9 | 26 | 26,8 | 25 |
25 | 1″ | — | 33,7 | 32 | 33,5 | 32 |
32 | 1 1/4″ | — | 42,4 | 42 | 42,3 | 40 |
40 | 1 1/2″ | 56 | 48,3 | 45 | 48 | 50 |
50 | 2″ | 66 | 60,3 | 57 | 60 | 63 |
65 | 2 1/2″ | 82 | 76,1 | 76 | 75,5 | 75 |
80 | 3″ | 98 | 88,9 | 89 | 88,5 | 90 |
90 | 3 1/2″ | — | 101,6 | 102 | 101,3 | 110 |
100 | 4″ | 118 | 114,3 | 108 | 114 | 125 |
125 | 5″ | 144 | 139,7 | 133 | 140 | 140 |
150 | 6″ | 170 | 168,3 | 165 | 165 | 160 |
160 | 6 1/2″ | 177,8 | 180 | — | 180 | |
175 | 7″ | 196 | — | — | — | 200 |
200 | 8″ | 222 | 219,1 | 219 | — | 225 |
225 | 9″ | 247 | 244,5 | 245 | — | 250 |
250 | 10″ | 274 | 273 | 273 | — | 280 |
300 | 12″ | 326 | 323,9 | 325 | — | 315 |
350 | 14″ | 378 | — | 377 | — | 355 |
400 | 16″ | 429 | 406,4 | 426 | — | 400 |
450 | 18″ | 480 | — | — | — | 450 |
500 | 20″ | 532 | 508 | 530 | — | 500! |
600 | 24″ | 635 | 609,6 | 630 | — | 630 |
700 | 28″ | 738 | — | 720 | — | 710 |
800 | 32″ | 842 | 812,8 | 820 | — | 800 |
900 | 36″ | 945 | — | 920 | — | 900 |
1000 | 40″ | 1048 | 1016 | 1020 | — | 1000 |
1100 | 44″ | 1152 | — | — | — | — |
1200 | 48″ | 1255 | 1219,2 | 1220 | — | 1200 |
1300 | 52″ | 1320 | — | |||
1400 | 56″ | 1420 | — | |||
1500 | 60″ | 1520 | — | |||
1600 | 64″ | 1620 | — | |||
1700 | 68″ | 1720 | — | |||
1800 | 72″ | 1820 | — | |||
1900 | 76″ | 1920 | — | |||
2000 | 80″ | 2220 | — | |||
2100 | 88″ | 2120 | — | |||
2200 | 2220 | — | ||||
2300 | 2320 | — | ||||
2400 | 2420 | — | ||||
2500 | 2520 | — | ||||
2600 | 2620 | — | ||||
2700 | 2720 | — | ||||
2800 | 2820 | — | ||||
2900 | 2920 | — | ||||
3000 | 3020 | 3000 | — |

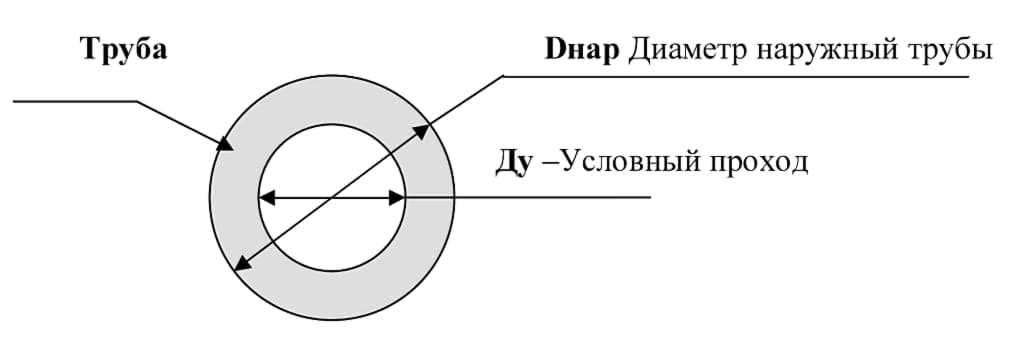

Условный диаметр (Ду, DN) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах. Условный проход представляет собой округленный номинальный размер внутреннего диаметра. Округляется он всегда только в большую сторону. Определяется величина условного диаметра стальных труб ГОСТом 355-52.
Условные обозначения и ГОСТы: DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458 Трубы стальные водогазопроводные — ГОСТ 3262-75 Трубы стальные электросварные — ГОСТ 10704-91 Трубы стальные бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
Классификация стальных труб по наружному диаметру (DN)
Категория диаметров | Размеры, мм |
Малые | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
Средние | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530. |
Большие | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях. Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти. Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.
Стандарт внутреннего диаметра труб.
Существует стандарт внутреннего диаметра труб, который принят в большинстве государств мира. Внутренний диаметр труб, измеряется в миллиметрах. Далее представлены наиболее распространенные внутренние диметры труб: 6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 110; 125; 200 и т.д. Внутренний диаметр стальных труб обозначается (Dвн). Существует так же определенный стандарт диаметра труб, обозначается он термином «условный проход (диаметр)». Обозначается он Dу. Внутренний диаметр трубы можно рассчитать по следующей формуле: Dвн = Dн — 2S.
Так же смотрите: Таблица соответствия условных диаметров трубопроводной арматуры в см и дюймах, фактических размеров стальных и полимерных труб
Размерная сетка трубного проката
Все производимые тубы на современном и в зарубежном производстве изготавливаются в соответствии с размерным рядом, который насчитывает 49 вариантов. При этом диаметр (ДУ) изделий варьируется от 2,5 мм до 4000 мм.
Стоит отметить, что всего лишь три типа туб из всей размерной сетки можно использовать для монтажа гидравлических и пневматических магистралей. Таковыми являются элементы диаметром 16, 63 и 160 мм. Есть также пять типов отрезов круглого сечения, которые не используются в качестве трубной арматуры общего назначения. Это шланги диаметром 0,175 м, 2,6 м, 3,2 м, 3,6 и 3,8 м.
Подобные исключения свидетельствуют о том, что ГОСТ 28338-89 имеет четкий регламент для 40 стандартных и 8 специализированных габаритов трубного проката.
Численная величина диаметров стальных труб
Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:
- условный проход (или номинальный диаметр);
- наружный диаметр трубы;
- толщина стенки.
Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.
Табличные значения диаметров стальных труб

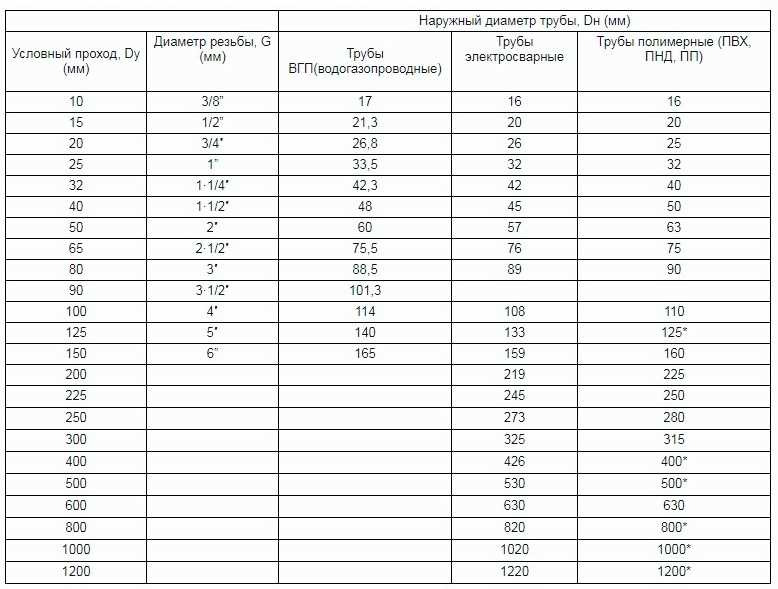

Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах – эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.
Условный проход трубы (Dy) мм | Диаметр резьбы (G), дюйм | Наружний диаметр трубы (Dнар),мм | ||
---|---|---|---|---|
Водогазопроводная труба стальная | Бесшовная стальная | Полимерная | ||
10 | 3/8″ | 17 | 16 | 16 |
15 | 1/2″ | 21,3 | 20 | 20 |
20 | 3/4″ | 26,8 | 26 | 25 |
25 | 1″ | 33,5 | 32 | 32 |
32 | 1 1/4″ | 42,3 | 42 | 40 |
40 | 1 1/2″ | 48 | 45 | 50 |
50 | 2″ | 60 | 57 | 63 |
65 | 2 1/2″ | 75,5 | 76 | 75 |
80 | 3″ | 88,5 | 89 | 90 |
90 | 3 1/2″ | 101,3 | 102 | 110 |
100 | 4″ | 114 | 108 | 125 |
125 | 5″ | 140 | 133 | 140 |
150 | 6″ | 165 | 159 | 160 |

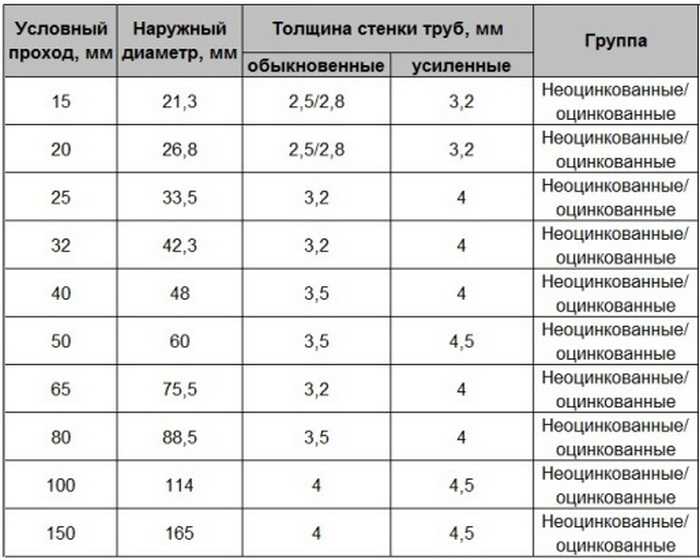

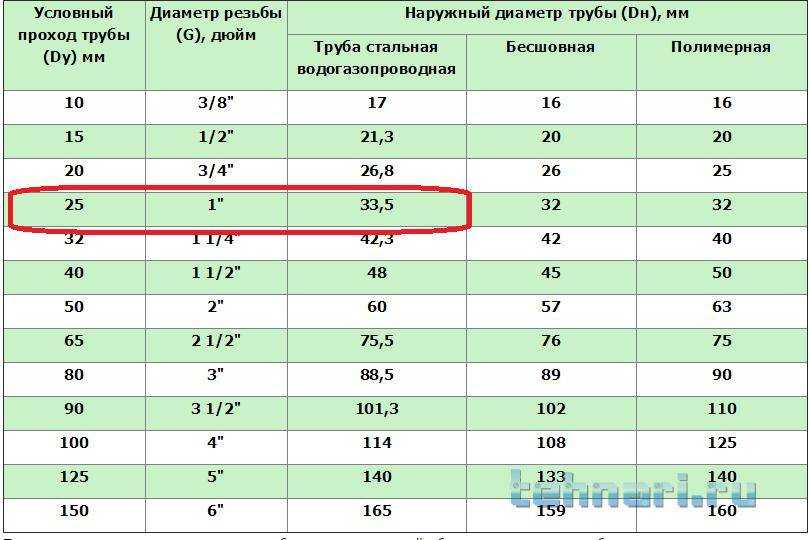

В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах
Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм
Как правильно перевести дюймы в миллиметры
Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?
Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.
Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц
При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр
Диаметры, дюйм | Диаметры, мм |
---|---|
1/2 | d15 |
3/4 | d20 |
1′ | d25 |
1’/1/4 | d32 |
1’/1/2 | d40 |
2′ | d50 |
2’/1/2 | d65 |
3′ | d89 |
4′ | d100 |
Размеры труб в дюймах – как различать от размеров в миллиметрах
Важнейшими параметрами трубной продукции являются диаметры труб в дюймах и миллиметрах. Многие владельцы недвижимости сталкиваются с необходимостью замены трубопроводной системы и соответственно с поиском требуемых материалов. Качественную сборку можно обеспечить при условии, что диаметр трубы и размеры соединяющих элементов совпадают.
Размерные обозначения современных видов труб
При выборе необходимых изделий вне зависимости, из какого материала они изготовлены, следует учитывать ряд показателей:
Измерительные системы для труб
Существует два способа измерения, возникновение которых имеет исторические корни:
- имперская система – выражается в дюймах. В настоящее время ее применяют исключительно для водо- и газопроводных труб из стали и арматуры для обустройства водопроводных магистралей;
- метрическая система имеет следующие единицы измерения – миллиметры, сантиметры, метры. Ее применяют для всех других видов трубной продукции.
В случае стыковки трубопроводов, изготовленных из различных материалов, и возникают сложности в перерасчете в миллиметры и наоборот. Обыкновенный дюйм равен 25,4 миллиметра – его применяют для измерения диаметра внутреннего. Но имеется и особая единица измерения – это дюйм трубный, который составляет 33,249 миллиметра. Его особенность объясняется тем, что он включает в себя диаметр внутренний и толщину двух стенок. Исключением является водовод в ½ дюйма.
Отличия между метрической и дюймовой системой измерения

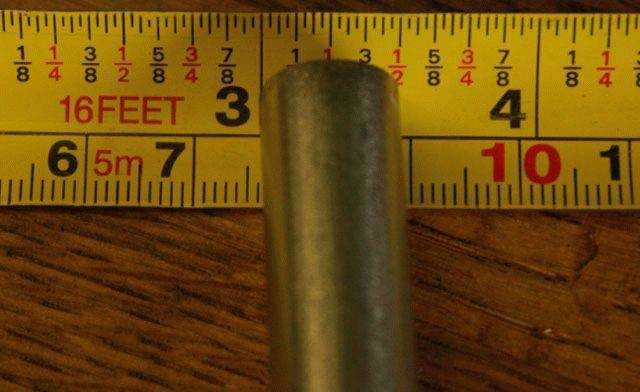

Визуально не будет сложно отличить дюймовую трубу от метрической. Для этого достаточно посмотреть на нитки резьбы. При этом разницу в градусах между витками невооруженным глазом заметить практически невозможно, поскольку у дюймового изделия она составляет 55, а у метрического – 60. Но не увидеть, что у трубы в один дюйм нити закруглены практически невозможно (подробнее: “Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра”).
Метрические трубы измеряют только по внешним границам ниток, а дюймовые – исключительно по внутренней поверхности. Чтобы узнать размер трубы в дюймах и мм,
следует воспользоваться имперской или метрической системой измерения, каждая из которых в настоящее время востребована.
Перевод дюймовых размеров в метрические величины
При необходимости можно воспользоваться специальной справочной литературой, содержащей соответствующие таблицы. Например, в ГОСТе, регламентирующем параметры ВГП, имеются значения, как дюймового условного перехода, так и миллиметрового.
Так, если воспользоваться таблицей, то становится ясно, что размеры трубы дюймовой не будут равны 25,4 миллиметра. Условный проход – составит 25 миллиметров при наружном диаметре –33,6 миллиметра.
В самой удобной таблице содержится величина условного прохода трубы, выраженная в дюймах, ее внешний размер и эквивалентный диаметр в миллиметрах. Он соответствует дюймовой пропускной способности. Так стальной отрезок трубопровода в 1 дюйм можно соединить с полиэтиленовым изделием, у которого условный проход составляет 25 миллиметров.
Диаметр труб (DN, Ду)
Традиционно диаметр труб у нас измеряют в миллиметрах. Труба имеет два диаметра — внутренний и внешний и характеризуется толщиной стенки. В зависимости от стандарта, по которому изготовлена труба, когда говорят о размерах труб, в одних случаях имеется ввиду наружный диаметр, в других внутренний.
Труба может использоваться при разном давлении. Для более высокого давления необходима большая прочность, что обеспечивается толщиной стенки трубы. При этом наружный диаметр трубы оставляют фиксированным. По другому не получится соединять отрезки труб, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход (Ду) или, по новому — номинальный диаметр (DN).
Что такое Ду?
Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычный вариант DN. В настоящее время, нужно категорически отказаться от такого наименования, как Ду.
Что такое DN?
DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход) — величина, которая примерно соответствует внутреннему диаметру трубы в миллиметрах. Это основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.
При строительстве трубопроводов подбирают материалы с тем же средним значением DN. Такая система на всех участках будет иметь одинаковую скорость потока, это значит, что гидравлические потери будут незначительны, а для поддержания давления не потребуется дополнительная аппаратура.
Стенки трубы при одинаковом наружном размере имеют разную толщину, т.е. просвет меняется. Чтобы стандартизировать это ввели условный проход. Условный проход трубы определяется ГОСТом 28338-89. Реальные размеры округляются до ближайшего номинального по стандартизированной таблице.
Пример
Внутренний диаметр каждой трубы зависит от толщины её стенок. Стальные трубы по условиям технологии их производства имеют постоянные наружные диаметры. Чтобы увеличить прочность трубопровода, работающего при высоких давлениях, увеличивают толщину стенки трубы, поэтому внутренние диаметры труб отличаются от условных проходов.
Труба с наружным диаметром 159 мм:
- при толщине стенки 9 мм имеет внутренний диаметр 141 мм;
- при толщине стенки 7 мм имеет внутренний диаметр 145 мм;
- при толщине стенки 5 мм имеет внутренний диаметр 149 мм;
но обозначается DN150.
DN150 будет обозначать внутренний диаметр примерно 150 мм.
Все существующие элементы водопроводных и газопроводных трубопроводов маркированы в соответствии с перечнем стандартных величин. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.
Ряды номинальных диаметров элементов трубопровода установлены в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»:
Таблица рядов условных проходов трубы (Ду) или номинальных диаметров (DN)
Ряд условных проходов трубы (Ду) или номинальных диаметров (DN) |
||||||
2,5 | 3 | 4 | 5 | 6 | 10 | 12 |
15 | 16 | 20 | 25 | 32 | 40 | 50 |
63 | 65 | 80 | 100 | 125 | 150 | 160 |
175 | 200 | 250 | 300 | 350 | 400 | 450 |
500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Например, если реальный внутренний диаметр равен 14 мм, то пишем как: DN15. Если внутренний диаметр 22мм. то принимаем значение DN20. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.
Таблица диаметров стальных и полимерных труб
Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN |
|||||
Условный проход (Dy) трубы, в мм | Диаметр резьбы трубы (G), в дюймах | Наружный диаметр трубы D, мм | |||
DIN/ EN | Трубы стальные водогазопроводные | Стальные электросварные и бесшовные трубы | Полимерные трубы ПЭ, ПП, ПВХ | ||
10 | 3/8″ | 17,2 | 17 | 16 | 16 |
15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
25 | 1″ | 33,7 | 33,5 | 32 | 32 |
32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
50 | 2″ | 60,3 | 60 | 57 | 63 |
65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
80 | 3″ | 88,9 | 88,5 | 89 | 90 |
90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
100 | 4″ | 114,3 | 114 | 108 | 125 |
125 | 5″ | 139,7 | 140 | 133 | 140 |
150 | 6″ | 168,3 | 165 | 159 | 160 |
160 | 6 1/2″ | 177,8 | — | 180 | 180 |
200 | 8″ | 219,1 | — | 219 | 225 |
225 | 9″ | 244,5 | — | 245 | 250 |
250 | 10″ | 273 | — | 273 | 280 |
300 | 12″ | 323,9 | — | 325 | 315 |
400 | 16″ | 406,4 | — | 426 | 400 |
500 | 20″ | 508 | — | 530 | 500 |
600 | 24″ | 609,6 | — | 630 | 630 |
800 | 32″ | 812,8 | — | 820 | 800 |
1000 | 40″ | 1016 | — | 1020 | 1000 |
1200 | 48″ | 1219,2 | — | 1220 | 1200 |
Диаметр и толщина прямошовной трубы из стали
Прямошовные трубы из стали представляют собой трубы, которые изготавливаются из листовой стали и соединяются сваркой по продольному шву. Это популярный тип труб, который широко используется в различных отраслях промышленности, включая нефтегазовую, строительную и судостроительную. Важными характеристиками таких труб являются их диаметр и толщина стенки, которые определяют их механические свойства и возможности применения.
Диаметр прямошовной трубы
Диаметр прямошовной трубы из стали представляет собой расстояние между двумя противоположными точками на наружной поверхности трубы, проходящими через ее центр. Диаметр обозначается обычно символом «D» и измеряется в миллиметрах (мм) или дюймах (1 дюйм = 25.4 мм). Диаметр трубы имеет прямое влияние на ее пропускную способность, прочность и устойчивость.
Толщина стенки прямошовной трубы
Толщина стенки прямошовной трубы определяется расстоянием между ее внутренней и наружной поверхностями. Толщина стенки трубы обозначается обычно символом «t» и также измеряется в миллиметрах (мм) или дюймах. Толщина стенки имеет критическое значение для различных трубопроводных систем, так как она влияет на ее прочность, способность выдерживать внутреннее давление и внешние нагрузки.
Значение диаметра и толщины стенки
Значение диаметра и толщины стенки прямошовной трубы из стали может варьироваться в зависимости от конкретного применения и требований проекта. При проектировании трубопроводной системы необходимо учитывать факторы, такие как ожидаемые нагрузки, давления, температурные условия и требования к стойкости к коррозии.
Изготовление прямошовных труб
Прямошовные трубы из стали изготавливаются с использованием специальных оборудований, таких как прямошовные сварочные станки или мельницы. Сначала листы стали прокатываются в трубу, а затем края листов соединяются по продольному шву сваркой. После сварки трубы подвергаются обработке для удаления излишков сварочного материала и придания окончательной формы.
Стандарты и спецификации
Производство и качество прямошовных труб из стали регулируются различными стандартами и спецификациями, устанавливающими требования к их размерам, свойствам материала и методам испытаний. Наиболее распространенными стандартами являются ASTM (Американское общество по испытанию и материалам) и API (Институт нефти и газа). Эти стандарты обеспечивают соответствие труб определенным стандартам качества и безопасности.
Значение и характеристики термина Ду15
Ду15 — это сокращение от «диаметр удловой». Термин используется в инженерии и относится к размерам и характеристикам труб, фланцев и других элементов трубопроводной системы. В данном случае «Ду» обозначает номинальный диаметр в миллиметрах.
Термин «Ду15» означает, что номинальный диаметр элемента системы равен 15 мм. При этом следует отметить, что номинальный диаметр не всегда соответствует фактическому размеру диаметра элемента. Он служит как обозначение размера в ряду стандартных значений, а фактический размер может отличаться.
Использование термина Ду15 позволяет стандартизировать и систематизировать элементы трубопроводной системы в рамках определенного номинального диаметра. Это упрощает проектирование, монтаж и обслуживание системы.
Для элементов трубопроводной системы с номинальным диаметром Ду15 характерны следующие особенности:
- Размеры и характеристики Ду15 устанавливаются согласно соответствующим стандартам и нормативным документам;
- Ду15 может использоваться для различных элементов системы, включая трубы, фланцы, арматуру, соединительные детали;
- Ду15 является одним из самых распространенных номинальных диаметров и широко применяется в различных отраслях промышленности;
- Использование Ду15 обеспечивает совместимость и удобство монтажа, так как множество элементов совместимы именно с этим номинальным диаметром;
- Ду15 позволяет регулировать поток среды в трубопроводе с достаточной точностью для многих промышленных и коммерческих целей.
Таким образом, термин Ду15 обозначает номинальный диаметр элемента трубопроводной системы, который составляет 15 мм. Он используется для стандартизации и систематизации элементов системы, что облегчает их проектирование, монтаж и обслуживание. Ду15 является распространенным и универсальным номинальным диаметром, широко применяемым в различных отраслях промышленности.
Разнообразие видов диаметра
Классифицируются следующим образом:
- условный (Ду) – номинальная величина внутреннего размера в миллиметрах либо округленное цифровое значение в дюймах;
- номинальный (Дн);
- наружный;
- внутренний.
Так как часто используется комбинированная система, то для более легкого и правильного выбора разработана специальная таблица соответствия диаметров, например, стальных изделий полимерной арматуре.
Материал труб имеет большое значение при расчете их нужного диаметра.
Допустим, если вам необходимо проложить систему, используя только стальные конструкции, то трудностей не будет. Диаметр стальных изделий обозначается в дюймах. Если же вам необходимо соединить стальную и пластиковую конструкции, то, чтобы не ошибиться в размерах, нужно воспользоваться специальной таблицей. Этот нормативный документ предназначен для определения точного соответствия дюймовой длины стальных деталей пластиковым. Так как диаметр большинства пластиковых конструкций обозначается в миллиметрах.
Дюйм – единица для измерения расстояния, практикующаяся в нескольких неметрических системах меры. По обыкновению величина в дюймах, равная единице, будет соответствовать 1/12, либо 1/10 фута, в зависимости от страны. В наше время под дюймовой величиной понимают значение в английских дюймах, равное 2.54 сантиметрам.
Примеры определения размера трубы по ГОСТу
Ниже приведены примеры определения размера трубы по ГОСТу:
-
Пример 1: Если на трубе указано «Ду 15», значит ее диаметр равен 15 мм. Это соответствует стандарту ГОСТ 3262-75.
-
Пример 2: Если на трубе указано «Ду 25», значит ее диаметр равен 25 мм. Это соответствует стандарту ГОСТ 3262-75.
-
Пример 3: Если на трубе указано «Ду 50», значит ее диаметр равен 50 мм. Это соответствует стандарту ГОСТ 3262-75.
Важно отметить, что ГОСТ 3262-75 устанавливает диапазон размеров труб от 10 до 2000 мм. Если вам встретилась труба с другим диаметром, вы можете обратиться к ГОСТу или другим спецификациям для более точной информации
Чем отличается условный диаметр от номинального
Сортамент трубного проката стремится к унификации. На территории РФ был введен Европейский стандарт DN, который тоже обозначает условный (номинальный или внутренний) диаметр, но с некоторыми отличиями.
Ду — истинный просвет трубы, его можно вычислить если из размера наружной окружности отнять толщину двух стенок. Полученная величина будет точной до сотых долей миллиметра. Но высокой точностью обладает не весь трубопрокат, для отдельных категорий предусмотрены допуски разностенности, овальности. Следовательно, такой расчет будет излишним и может внести неразбериху при проектировании;
DN — среднее округленное значение, причем округление производится как в меньшую, так и в большую сторону. При монтаже трубопроводной системы из материалов с одинаковым DN перепад давлений будет незначительным, так как существенной разницы Ду15 или Ду16 нет. Кроме этого, стандарт облегчает наладку промышленного оборудования. Значения выбирают из таблицы, приведенной в ГОСТ 28338-89. Регламент не распространяется на вентиляционные трубы.
Обозначение Ду считается устаревшим, но используется наравне с DN, например при подборе трубопроводной арматуры можно встретить такие описания технических характеристик: Ду 100, DN 150. Типоразмеры продукции европейского производства обозначаются в дюймах, но для удобства потребителей DN переводят в миллиметры.
Таким образом, Ду и DN, имеют принципиальное отличие, но отражают одну величину. Благодаря стандартизации типоразмеров, предельно точный расчет пропускной способности не является необходимым.
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.

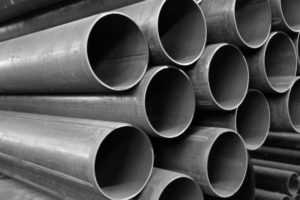

Стальные
Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные
Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые

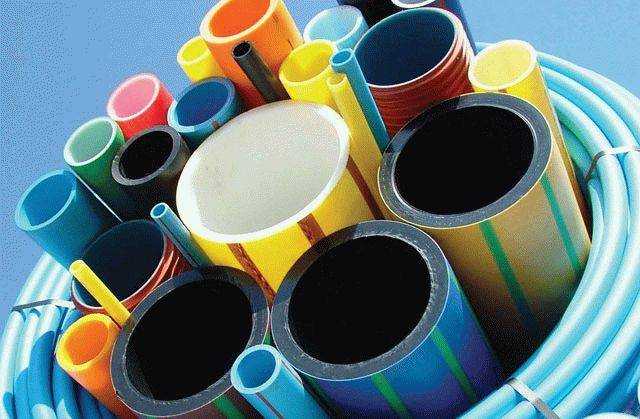

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
Основные преимущества и недостатки Ду15
Ду15, что означает диаметр условный 15, является обозначением для трубопроводов и арматуры стандартного диаметра. Данный термин широко используется в инженерии и строительстве.
Основные преимущества Ду15:
- Компактность. Ду15 имеет малые размеры и легко вписывается в ограниченное пространство. Это особенно полезно при монтаже в труднодоступных местах.
- Низкая стоимость. Диаметр условный 15 является одним из наиболее распространенных и доступных размеров трубопроводов и арматуры. Это значительно упрощает процесс закупки и снижает затраты на строительство.
- Универсальность. ДУ15 может использоваться в широком спектре технических систем, включая водоснабжение, отопление и вентиляцию, а также в промышленных процессах.
Основные недостатки Ду15:
- Ограниченная пропускная способность. В сравнении с более крупными диаметрами, Ду15 имеет более низкую пропускную способность. Поэтому его использование может быть ограничено в системах с высокими объемами потока.
- Увеличение сопротивления потоку. Из-за более малого диаметра, поток внутри трубы Ду15 может испытывать сильное сопротивление, что может приводить к снижению эффективности системы.
- Ограниченная надежность. Ду15 трубопроводы могут быть более подвержены износу и повреждениям в сравнении с более крупными размерами, особенно при высоком давлении или агрессивной среде.
При выборе использования Ду15 необходимо учитывать специфику задачи и требования к системе. В некоторых случаях Ду15 может быть оптимальным решением, в то время как в других случаях более крупные диаметры могут быть предпочтительными.
Указание номинального диаметра в зависимости от типа трубы
С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.
Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).
И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.
Обозначение водогазопроводной трубы (Труба ВГП)
К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:
- В системах отопления зданий;
- Различных видах водопроводов;
- В конструкциях газопроводных систем и газопроводов;
Пример обозначений
Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.
То же самое только с муфтой.
Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.
Обозначение электросварных прямошовных труб
Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.
Пример обозначения
Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.
Указание диаметра бесшовных стальных труб
Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.
Пример обозначения
Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».
Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».
Указание диаметров пластиковых труб

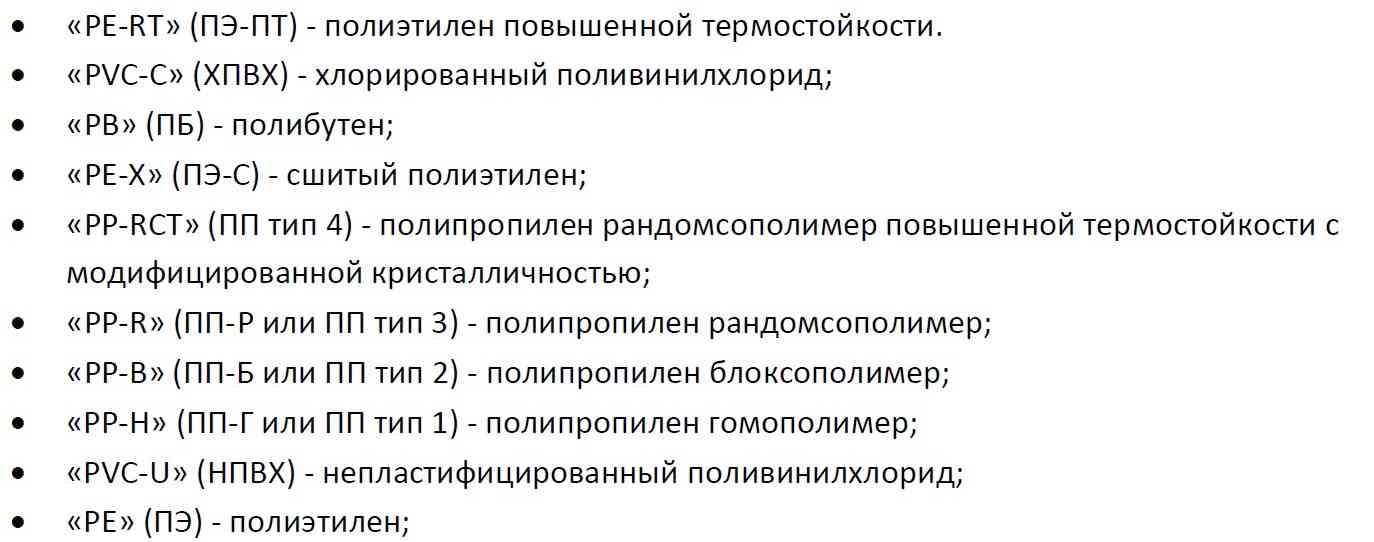

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:
Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.
Пример обозначения пластиковых труб и фитингов
Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.
Условное обозначение пластиковых фитингов:
Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.
