Условные проходы и давления
Основной характеристикой трубопровода является диаметр и толщина стенки труб, из которых он изготовлен. Каждая труба имеет два диаметра: внутренний DBH
и наружныйDН. Между внутренним и наружным диаметрами труб имеется следующая зависимость:
DBH = DН-2S,
где S
— толщина стенки трубы.
При изменении толщины стенки изменяется, внутренний диаметр трубы, при этом наружный диаметр трубы остается постоянным, так как его изменение неизбежно вызывает изменение размеров присоединяемых арматуры и фитингов.
Чтобы сохранить для всех элементов трубопровода (труб арматуры и соединительных частей) значение проходного сечения, обеспечивающее расчетные условия для прохода жидкости, пара или газа, введено понятие об условном
(указательном)проходе. Под условным проходом труб, арматуры и соединительных деталей понимают средний внутренний диаметр труб (в свету), который соответствует одному или нескольким наружным диаметрам труб. Условный проход обозначают буквамиDУ с добавлением величины условного прохода в миллиметрах: например, условный проход 150мм обозначают —DУ 150мм. Истинный внутренний диаметр труб обычно не равен и не соответствует (за редким совпадением) диаметру условного прохода. Так, например, у труб с наружным диаметром 159мм при толщине стенки 8мм истинный внутренний диаметр составляет 143мм, а при толщине стенки 5мм — 149мм, однако, в обоих случаях условный проход принимается равным 150мм. Величины условных проходов труб, арматуры, соединительных частей, а также всех деталей технологического оборудования приборов, к которым присоединяют трубы или арматуру, установлены ГОСТом 355—52. Эти величины имеют следующий порядок: 1; 1,5; 2; 2,5; 3; 4; 6; 8; 10; 13; 15; 20; 25; 32; 40; 50; 60; 70; 80; 100; 125; 150; 175; 200; 225; 250; 275; 300; 325; 350; 375; 400; 450; 500; 600; 700; 800; 900; 1000 мм
и т. д.
Толщину стенки труб и деталей трубопроводов выбирают в зависимости от наибольшего давления среды (газа или жидкости), транспортируемой по трубопроводу, от ее температуры и механических свойств металла труб.
Как известно, механическая прочность металла труб, соединительных частей и арматуры с повышением температуры изменяется. Для увязки давления и температуры среды, протекающих по трубопроводу, введено понятие «условное давление», которое обозначается буквами РУ.
Условным давлением РУ
называется давление, на которое рассчитана труба, арматура или соединительная часть трубопровода при температуре рабочего продукта от 0° до 120 С°, условно принятое за основное при определении допустимых наибольших рабочих давлений.
Рабочим давлением Р
раб называется номинальное (фактическое) давление транспортируемой среды в трубопроводе при его эксплуатации. Для труб, арматуры и соединительных деталей из стали при температуре продукта от 0° до 200° С, а также для труб, арматуры и соединительных частей из меди, бронзы и латуни при температуре продукта от 0° до 120° С условное давление равно рабочему (РУ =Р раб). При более высоких температурах рабочее давление менее условного (РУ >Р раб).
Пробным давлением Рпр,
называется избыточное давление, под которым трубы, арматура и соединительные части трубопроводов должны быть испытаны на прочность и плотность.
Производство гидравлических испытаний пробным давлением необходимо для проверки надежности работы трубопровода в условиях эксплуатации, поэтому пробное давление всегда выше рабочего и условного давления в 1,25—1,5 раза. Для труб, арматуры и соединительных частей трубопроводов из стали, чугуна, бронзы и латуни в зависимости от температуры транспортируемого продукта установлен следующий ряд условных давлений в кгс/см2:
1; 2,5; 4; 6; 10; 16; 25; 40; 64; 100; 160; 200; 250; 320; 400; 500; 640; 800 и 1000.
1. Что такое условный проход трубопровода?
2. Что такое условное, рабочее и пробное давление и в чем их различие?
Все материалы раздела «Общие сведения» :
● Условия работы трубопроводов
● Условные проходы и давления
● Основы расчета трубопроводов
● Виды, группы и категории трубопроводов
К
Камелек — печь, очаг, сложенный из камней насухо, без связующего раствора. Дым из него идет непосредственно в само помещение и вытягивается либо в дверь, либо в специальное отверстие в стене.
Камин — (от нем.) — открытая комнатная печь с прямым дымоходом, согревающая комнаты непосредственно пламенем горящего в ней топлива.
Каннелюры — вертикальные желобки на стволах колонн, пилонов или пилястров.
Карниз (от греч.)- выступающий вперед пояс, венчающий наружные стены здания, предназначен для защиты стен от дождя. Верхняя часть антамблемента. Карниз делиться в свою очередь на три части (снизу вверх: поддерживающая, слезник и венчающая).
Кафель (от нем.)- изразец, тонкая плитка из обожженной мергельной глины, покрытая с наружной стороны глазурью. Кафель служит для облицовки печей, стен и полов.
Квадр — тесаный камень, имеющий призматическую форму.
Класс здания — категория, определяющая значимость, архитектурную ценность, функциональную сложность здания, его градостроительное и социальное значение.
Колер (от лат.) — цвет краски, ее тон и густота.
Комфорт (от англ.) — совокупность бытовых удобств.
Конструктивная схема здания — понятие, характеризующее тип несущего остова здания. Несущий остов — это объединенная в систему совокупность элементов здания, обеспечивающих его прочность, жесткость и устойчивость. Прочность несущего остова — это способность его сопротивляться воздействию расчетных нагрузок, не разрушаясь и не получая недопустимых деформаций; жесткость несущего остова — неизменность его формы в процессе восприятия нагрузок, а устойчивость — это сопротивляемость опрокидыванию. Потеря одного из этих качеств, так или иначе, ведет к выходу из строя всей системы несущего остова.
Конструкция (от лат.)- строение, устройство, построение, план, взаимное расположение частей (сооружения, проекта и т.п.).
Контрфорс (от франц. contre-force — противодействие) — вертикальный выступ стены, противодействующий явлению распора.
Коридорно-секционный дом — разновидность секционного дома. В отличие от чисто секционного дома, где жилые ячейки группируются непосредственно вокруг лестнично-лифтового узла, в данной схеме секция образуется за счет соединения нескольких жилых ячеек горизонтальной связью — коридором, который выходит на вертикальную связь — лестницу, лифт. Обычно секция в домах такого типа образуется из 8 и более квартир.
Коридорный дом — жилой дом, в котором жилые ячейки (квартиры) расположены по двум сторонам коридора, являющегося горизонтальной коммуникационной связью. Коридоры поэтажно соединяются лестницами, которых должно быть не менее двух. Ширина коридора обычно составляет 1,4-1,6 м, длина 40 м и более.
Коробовый свод с распалубками — образуется путем пересечения под прямым углом К.С. с другими К.С. меньшего пролета и меньшей высоты.
Косоур — наклонно размещенная балка, перекинутая между площадками лестницы, на которую, в свою очередь, укладываются лестничные ступени.
Коттедж (от англ.) — небольшой загородный жилой дом.
Красная линия — граница, определяющая линию застройки улицы или площади поселения.
Креповка (раскреповка) — небольшой выступ стены, антаблемента, карниза.
Кровля — верхняя оболочка крыши, состоящая из водонепроницаемого так называемого водоизоляционного ковра и основания в виде обрешетки, настила или сплошных плит, укладываемых по стропилам и балкам крыши.
Кронштейн — деталь или конструкция в виде консоли, выпущенная из стены, служит для какого-либо выступа.
Крыльцо висячее — крыльцо опирающееся на столбы и на концы бревен, выступающие из самого сруба.
Крыша безгвоздевая (самцовая) — в древнерусском деревянном зодчестве крыша, в которой тес складывается не на наклонные стропила, а на горизонтальные бревна — слеги. Концы этих продольных слег врублены в поперечные стены сруба, или иначе, самцы. Чтобы тесины не соскальзывали, их снизу поддерживает выдолбленное бревно-поток, опирающееся на «курицы». Такая крыша строилась без единого гвоздя и держалась очень прочно.
Кулуары (от франц.) — помещения в общественных зданиях (парламентах, театрах, публичных библиотеках и пр.), увеличивающие пространство основных фойе и залов и используемые для отдыха, неофициальных встреч и даже для работы.
Купол — свод, образуемый путем вращения кривой (дуги, окружности и д.р.) вокруг вертикальной оси.
Номинальное давление — это… Что такое Номинальное давление?
Номинальное давление — номинальное значение технического параметра различного оборудования, насосов, теплообменников, сосудов, работающих под давлением, трубопроводов, арматуры и пр. Любое изделие имеет конкретные размеры, обоснованные расчётами на прочность. Расчёты учитывают выбранные для изготовления материалы с характеристиками их прочности при 20 °C, что обеспечивает заданный срок службы оборудования при определенном рабочем давлении среды. Это давление называется номинальным (условным) давлением.
Для многих технических устройств этот параметр является важнейшим в связи с тем, что им определяются прочностные характеристики оборудования, возможность его сопряжения с соединительными частями различных трубопроводов, возможность стандартизации требований к условиям испытаний на прочность и плотность материалов и соединений.
Стандарты и правила
Определения этого параметра, а также конкретные его значения устанавливают различные государственные правила и стандарты, утверждённые в той или иной стране. В России он также известен в технической документации, литературе, каталогах как условное давление, что объясняется тем, что этот термин был переименован в 1986 году в связи с выходом новых ГОСТов для приведения обозначения к международным стандартам. Однако новые стандарты оставили в силе обозначение Py в качестве альтернативы новому обозначению PN (используется также обозначение Рном), эти обозначения применяются для маркировки технических изделий.
Примеры установленных стандартов и правил
Номинальное давление (в гидроприводе, пневмоприводе и смазочных системах) — наибольшее избыточное давление, при котором устройство должно работать в течение установленного ресурса (срока службы) с сохранением параметров в пределах установленных норм.
Номинальное давление (в системах водоснабжения и канализации) — это постоянное внутреннее избыточное давление воды, которое трубы и соединительные детали могут выдерживать в течение всего срока эксплуатации (50 лет) при температуре воды 20 °C.
Понятие номинальное давление применяется согласно ГОСТ 26349-84 для арматуры и соединительных частей трубопроводов, таких как фланцы, отводы, тройники и др., этим же стандартом установлены конкретные значения применяемых в этой области номинальных (условных) давлений.
Ряд номинальных давлений в гидроприводе, пневмоприводе и смазочных системах устанавливается ГОСТ 12445-80.
В «Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03)» определены термины:
- Давление пробное — давление, при котором производится испытание сосуда.
- Давление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.
- Давление расчётное — давление, на которое производится расчёт на прочность.
- Давление условное — расчётное давление при температуре 20 °C, используемое при расчёте на прочность стандартных сосудов (узлов, деталей, арматуры).
Ряд номинальных давлений

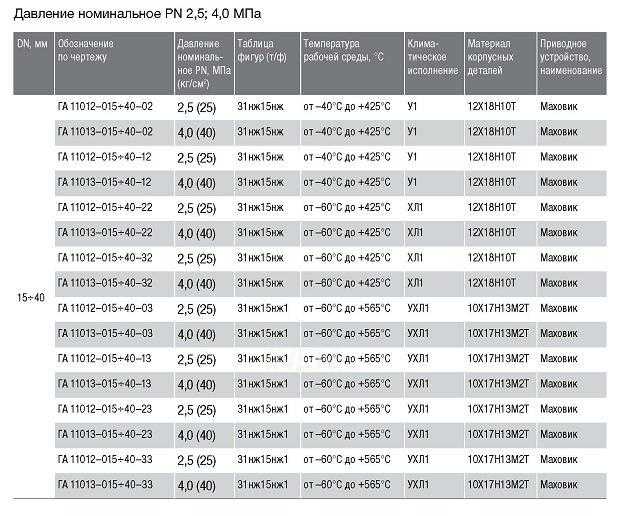

При проектировании гидропривода номинальное давление в гидросистеме назначают в соответствии с нормальным рядом давлений по ГОСТ 6540-74 и ГОСТ 12445-80 (МПа): 0,63; 1,0; 1,6; 2,5; 6,3; 10; 16; 20; 25; 32. Для трубопроводной арматуры (краны шаровые, задвижки клиновые и шиберные) и деталей трубопровода (тройники, муфты, переходы, колена, отводы и т.д.) назначают в соответствии с нормальным рядом давлений по ГОСТ 356-80 (МПа): 0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 4,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 160,0; 250,0.
- ↑ ГОСТ 12445-80. Гидроприводы объёмные, пневмоприводы и смазочные системы. Ряды основных параметров.
- ↑ СП 40-102-2000.
- ↑ утверждены постановлением Госгортехнадзора РФ № 91 от 11 июня 2003 года
Как расшифровать маркировку на кранах?
Маркировка на кранах, таких как DN15 12 или PN40 12, предоставляет информацию о их характеристиках и параметрах. Обычно она указывает на размер и давление работы крана. Вот как расшифровать эти данные:
DN15:
DN означает размер отверстия (диаметр номинальный) крана. В данном случае это 15 мм.
PN40:
PN указывает на нормативное давление крана. В этом примере оно составляет 40 бар.
Таким образом, DN15 12 означает, что размер отверстия крана равен 15 мм, а PN40 12 указывает на нормативное давление 40 бар.
Маркировки на кранах могут содержать и другую информацию, касающуюся их характеристик, таких как материал изготовления или тип присоединения
При выборе крана для определенной задачи важно обращать внимание на все указанные характеристики в маркировке, чтобы быть уверенным в его соответствии требованиям и безопасности использования
Примеры маркировок на кранах:
| Маркировка на кране | Расшифровка |
|---|---|
| DN15 PN40 | Кран с отверстием диаметром 15 мм, способный работать при давлении до 40 бар. |
| DN25 PN16 | Кран с отверстием диаметром 25 мм, способный работать при давлении до 16 бар. |
| DN50 PN25 | Кран с отверстием диаметром 50 мм, способный работать при давлении до 25 бар. |
Маркировка на кранах является важной информацией при их выборе и эксплуатации. Она позволяет определить соответствие крана требуемым параметрам и условиям, гарантируя безопасность и надежность его работы
Значение DN в маркировке
При рассмотрении маркировки на кранах, таких как DN15 1/2 или DN40 1 1/2, часто встречается обозначение DN. DN означает «номинальный диаметр» и указывает на размер отверстия, через которое проходит жидкость или газ в кране.
Чтобы лучше понять значение DN, необходимо знать, что DN измеряется в миллиметрах и обозначает внутренний диаметр трубы, через которую проходит жидкость или газ. Например, DN15 означает, что внутренний диаметр трубы равен 15 миллиметрам.
Для более понятного представления о том, какие размеры соответствуют разным значениям DN, можно использовать следующую таблицу:
| Значение DN | Внутренний диаметр трубы (мм) | Внешний диаметр трубы (мм) |
|---|---|---|
| DN15 | 15 | 21,3 |
| DN20 | 20 | 26,9 |
| DN25 | 25 | 33,7 |
Таким образом, при выборе крана с маркировкой DN15, вы можете ожидать, что его внутренний диаметр составит 15 миллиметров.
Иногда краны имеют двойную маркировку, например, DN15 1/2. В этом случае вторая часть маркировки (в данном случае «1/2») указывает на альтернативный способ обозначения размера крана. Здесь «1/2» обозначает, что кран соответствует стандартному американскому размеру соединения 1/2 дюйма.
Итак, при выборе крана, основываясь на маркировке, обратите внимание на значение DN (номинальный диаметр), чтобы быть уверенным, что он соответствует требуемому размеру трубы или соединения
Значение PN в маркировке
Маркировка на кранах включает ряд параметров, которые указывают на характеристики данного изделия. Один из этих параметров — PN, что означает Pressure Nominal (номинальное давление).
PN указывает на максимальное давление, которое может выдерживать данный кран без нарушения своей работоспособности. Данный показатель измеряется в барах и формируется в зависимости от конкретного крана.
Например, если маркировка на кране указывает на PN40, это означает, что данный кран способен выдерживать максимальное давление в 40 бар.
Изначально введение маркировки PN было сделано с целью облегчения выбора подходящего крана для определенных условий эксплуатации. Систематизация кранов по их давлению позволяет избежать ошибок и повышает безопасность эксплуатации.
Для чего определяется точный размер используемых систем
Точное значение диаметра позволит вам рассчитать планируемый объем вещества, подлежащего транспортировке по трубопроводу
Знание особенностей параметров различных систем важно и при промышленных масштабах, и в домашних условиях
Прокладка отопительной системы либо ее ремонт в своем доме осуществляется с предварительным расчетом, чтобы зима не застала врасплох и все жилые комнаты отапливались качественно и равномерно. Описанные выше рекомендации и особенности позволят узнать о параметрах трубопровода больше. Если возникли какие-то сомнения или трудности, лучше проконсультироваться со специалистом.
Особенности коммуникации в инженерно-технической сфере на русском языке
Коммуникация в инженерно-технической сфере предполагает передачу информации и обмен знаниями между специалистами, которые обладают определенным техническим образованием и экспертизой. Лингвистические аспекты коммуникации в этой сфере имеют свои специфические особенности:
- Во-первых, инженерно-техническая коммуникация характеризуется использованием специального терминологического аппарата. Специалисты в области инженерии и техники используют точные термины и определения, которые позволяют создать однозначное понимание и избежать двусмысленностей. Например, при обсуждении проекта или технической спецификации, инженеры используют терминологию, характерную для своей области: «напряжение», «сопротивление», «конденсатор», «ток» и т. д.
- Во-вторых, коммуникация в инженерно-технической сфере может включать в себя использование графических средств, таких как чертежи, схемы, диаграммы и т. д. Визуальные элементы помогают уточнить иллюстрацию связанных с техническими процессами и конструкциями и улучшить восприятие информации. Инженеры часто используют графические представления для объяснения сложных концепций и структур, а также для иллюстрации результатов исследования и разработки.
Культура речи специалиста в инженерно-технической сфере имеет особое значение для эффективной коммуникации. От специалистов ожидаются определенные навыки и знания, которые включают в себя умение выражать свои мысли ясно, лаконично и точно, а также умение слушать и понимать других участников коммуникации.
Для успешной инженерно-технической коммуникации могут быть характерны следующие элементы культуры речи:
Использование специальной профессиональной лексики и терминологии.
Повышенное внимание к точности и ясности высказываний.
Объективность и логичность аргументации.
Умение объяснять сложные концепции и процессы простым и понятным языком для различных аудиторий.
Умение задавать вопросы и активно принимать участие в дискуссиях.
Лингвистические исследования коммуникации в инженерно-технической сфере проводятся с целью понимания и улучшения процессов коммуникации между специалистами. Эти исследования могут включать анализ особенностей использования терминологии, изучение языковых средств коммуникации, анализ аспектов работы с графическими средствами и т. д.
Исследования могут иметь влияние на дальнейшее развитие коммуникации в инженерно-технической сфере. Например, они могут помочь создать новые языковые инструменты, такие как специализированные терминологические словари и базы данных, помогающие специалистам быстрее и точнее обмениваться информацией. Они также могут определить оптимальные способы визуализации сложных концепций и конструкций, что упростит понимание информации для широкого круга пользователей.
Таким образом, коммуникация в инженерно-технической сфере имеет свои специфические особенности, связанные с использованием специализированного терминологического аппарата и графических средств. Культура речи специалиста играет важную роль в успешной коммуникации, а лингвистические исследования могут способствовать развитию коммуникации в отрасли путем создания новых языковых инструментов и оптимальных способов визуализации информации.
Подбор оптимального диаметра трубопровода
Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.
Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:
При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).
Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:
Маркировка DN15 1/2: каково ее значение?
Маркировка DN15 1/2 — это специальное обозначение, которое используется для указания размеров и характеристик крана. Пожалуйста, подскажите, что означает данная маркировка?
DN15 означает диаметр номинального размера крана и указывает на то, что его диаметр составляет 15 миллиметров. Это одно из наиболее распространенных значений диаметра крана.
1/2 — это дюймовое обозначение размера резьбы на трубе, к которой может быть присоединен данный кран. Данное обозначение указывает, что размер резьбы составляет 1/2 дюйма.
Вместе эти две маркировки позволяют определить размеры и характеристики крана, что важно при его выборе и установке
DN15
Маркировка DN15 означает размер крана или трубы, который указывается в соответствии с международными стандартами. Буква «DN» расшифровывается как «диаметр номинальный», а число «15» указывает на диаметр в миллиметрах.
В примере DN15 также можно условно представить в виде дроби — 1/2, что соответствует диаметру 15 мм или 1/2 дюйма. Такая маркировка может использоваться для обозначения размеров и соединений в системах водоснабжения, отопления, газоснабжения и других.
Однако маркировка DN15 не информирует о давлении, при котором работает кран или труба. Для этого используется другая маркировка — PN (Pressure Nominal) в сочетании с числом, например PN40. PN40 указывает на давление 40 бар, при котором может работать соответствующий кран или труба.
Если у вас есть вопросы о маркировке на кранах или других элементах трубопроводной системы, лучше всего обратиться к специалистам или производителю для получения более точной информации.
/2
Маркировка на кранах, такая как DN15 1/2 или PN40 12, указывает на определенные характеристики и параметры крана
Важно понимать, что эти обозначения имеют международный стандарт и используются для обозначения размеров и давлений
DN15 обозначает диаметр сечения внутренней части крана и относится к международной системе единиц измерения диаметра трубы, которая известна как «Номинальный диаметр» (DN). В данном случае DN15 означает номинальный диаметр 15 миллиметров, что является стандартным размером для кранов на бытовых системах.
1/2 — это американское обозначение для размера резьбовой части крана, которое эквивалентно DN15. Таким образом, DN15 1/2 означает кран с номинальным диаметром 15 миллиметров и резьбовой частью размером 1/2 дюйма.
PN40 указывает на давление, которое может выдержать кран. PN означает «номинальное давление» и используется для обозначения давления в барах, которое кран способен выдержать в условиях нормальной эксплуатации. В данном случае, PN40 означает, что кран способен выдержать давление до 40 бар, что является достаточно высоким значением для промышленных систем.
Материал труб
Для изготовления труб используют следующие материалы:
- Металлы и сплавы
- Сталь;
- Чугун различных марок;
- Медь и её сплавы: бронза и латунь. Для водопровода и отопления используется раскислённая только фосфором медь марки M1Ф и её европейский аналог Cu-DHP (CW024A) и M1Р.
- Полимеры
- Поливинилхлорид (сокр. ПВХ) и другие на основе соединений хлора;
- Поливинилдифторид (сокр. ПВДФ (PVDF)) и другие на основе соединений фтора;
- Полиэтилен (сокр. ПЭ), различают ПЭ-80, ПЭ-100 и т. п.;
- Сшитый Полиэтилен (сокр. PEX), различают PEXa,PEXb,PEXc в зависимости от способа сшивки;
- Стеклопластик;
- Полипропилен;
- Полибутен;
- Фаолит;
- Виолен;
- Поликарбонат.
- На основе бетона, других материалов
- керамические;
- асбестоцементные часто используются в качестве футляров для прокладки различных трубопроводов, телефонных и других линий, прокладываемых под землёй;
- бетонные;
- железобетонные используются для дренажа сточных, талых, ливневых вод.
- Комбинированные материалы
- Алюминиевые металлополимерные трубы состоят из внутреннего рабочего слоя полиэтилена теплостойкого PERT или PEX, промежуточного несущего слоя алюминия и внешнего защитного слоя полиэтилена, с использованием клеящих веществ;
- Медные металлополимерные трубы состоят из внутреннего рабочего слоя меди толщиной 0.3 мм и внешнего защитного слоя полимерного материала толщиной 2—3 мм без использования клеящих веществ;
- Стальные с внутренним цементным и наружным защитным гидроизоляционным покрытием от коррозии, также для защиты от коррозии применяют эмалированное покрытие;
- Металлополимерные трубы — композитные трубы, состоящие из двух или более компонентов, например, полимерного тела трубы и металлического армирующего каркаса.
Классификация стальных труб по наружному диаметру (Dн)
| Категория диаметров | Размеры, мм. |
| Малые | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30;
32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
| Средние | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6;
377; 406,4; 426; (478); 530. |
| Большие | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Малый внешний диаметр стальных труб используется для строительства водопроводных систем в квартирах, домах и прочих помещениях.
Средний диаметр стальных труб применяется для строительства городских водопроводов, а также в промышленных системах сбора сырой нефти.
Большие по диаметру стальные трубы необходимы для строительства магистральных газо- и нефтепроводов.
Производители и поставщики
На сегодняшний день существует множество производителей и поставщиков продукции Dn15 pn16. Каждый из них предлагает свои характеристики и обозначения. Рассмотрим некоторых из них:
- Производитель A: это одна из крупнейших компаний, специализирующихся на производстве Dn15 pn16. Их продукция отличается высоким качеством и надежностью. Кроме того, они предлагают широкий выбор моделей и вариантов исполнения, что позволяет выбрать оптимальный вариант для любых нужд. Особенностью этого производителя является непрерывная инновационная деятельность, что позволяет им быть всегда в тренде.
- Производитель B: компания, имеющая многолетний опыт в производстве Dn15 pn16. Их продукция отличается высоким качеством и долговечностью. Они стремятся к идеальному сочетанию функциональности и эстетики. Благодаря уникальным разработкам, они предлагают инновационные решения, которые удовлетворяют самым требовательным клиентам.
- Поставщик C: это компания, занимающаяся поставкой продукции Dn15 pn16 от разных производителей. Они предлагают широкий ассортимент товаров разных брендов и моделей. Благодаря этому, клиенты имеют возможность выбрать оптимальный вариант под свои потребности и бюджет.
Каждый производитель и поставщик продукции Dn15 pn16 имеет свои особенности и преимущества. Выбор оптимального варианта зависит от индивидуальных предпочтений, требований и бюджета. Перед покупкой рекомендуется внимательно изучить информацию о производителе или поставщике, ознакомиться с характеристиками и отзывами клиентов.
Диаметр труб (DN, Ду)
Традиционно диаметр труб у нас измеряют в миллиметрах. Труба имеет два диаметра — внутренний и внешний и характеризуется толщиной стенки. В зависимости от стандарта, по которому изготовлена труба, когда говорят о размерах труб, в одних случаях имеется ввиду наружный диаметр, в других внутренний.
Труба может использоваться при разном давлении. Для более высокого давления необходима большая прочность, что обеспечивается толщиной стенки трубы. При этом наружный диаметр трубы оставляют фиксированным. По другому не получится соединять отрезки труб, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход (Ду) или, по новому — номинальный диаметр (DN).
Что такое Ду?
Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычный вариант DN. В настоящее время, нужно категорически отказаться от такого наименования, как Ду.
Что такое DN?
DN — Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход) — величина, которая примерно соответствует внутреннему диаметру трубы в миллиметрах. Это основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.
При строительстве трубопроводов подбирают материалы с тем же средним значением DN. Такая система на всех участках будет иметь одинаковую скорость потока, это значит, что гидравлические потери будут незначительны, а для поддержания давления не потребуется дополнительная аппаратура.
Стенки трубы при одинаковом наружном размере имеют разную толщину, т.е. просвет меняется. Чтобы стандартизировать это ввели условный проход. Условный проход трубы определяется ГОСТом 28338-89. Реальные размеры округляются до ближайшего номинального по стандартизированной таблице.
Пример
Внутренний диаметр каждой трубы зависит от толщины её стенок. Стальные трубы по условиям технологии их производства имеют постоянные наружные диаметры. Чтобы увеличить прочность трубопровода, работающего при высоких давлениях, увеличивают толщину стенки трубы, поэтому внутренние диаметры труб отличаются от условных проходов.
Труба с наружным диаметром 159 мм:
- при толщине стенки 9 мм имеет внутренний диаметр 141 мм;
- при толщине стенки 7 мм имеет внутренний диаметр 145 мм;
- при толщине стенки 5 мм имеет внутренний диаметр 149 мм;
но обозначается DN150.
DN150 будет обозначать внутренний диаметр примерно 150 мм.
Все существующие элементы водопроводных и газопроводных трубопроводов маркированы в соответствии с перечнем стандартных величин. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.
Ряды номинальных диаметров элементов трубопровода установлены в ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды»:
Таблица рядов условных проходов трубы (Ду) или номинальных диаметров (DN)
|
Ряд условных проходов трубы (Ду) или номинальных диаметров (DN) |
||||||
| 2,5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 2800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Например, если реальный внутренний диаметр равен 14 мм, то пишем как: DN15. Если внутренний диаметр 22мм. то принимаем значение DN20. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

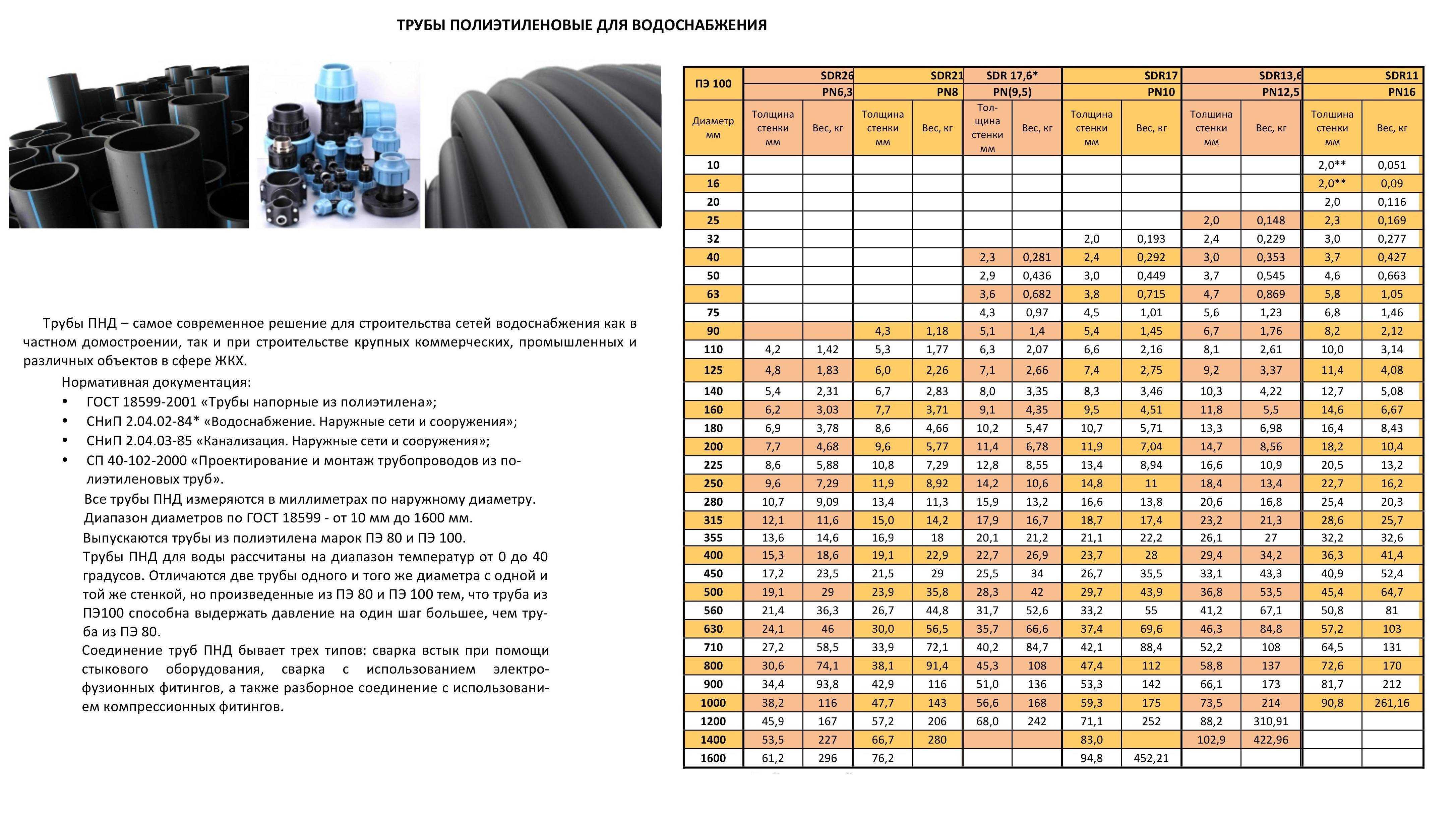

Таблица диаметров стальных и полимерных труб
|
Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN |
|||||
| Условный проход (Dy) трубы, в мм | Диаметр резьбы трубы (G), в дюймах | Наружный диаметр трубы D, мм | |||
| DIN/ EN | Трубы стальные водогазопроводные | Стальные электросварные и бесшовные трубы | Полимерные трубы ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17,2 | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
| 25 | 1″ | 33,7 | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
| 50 | 2″ | 60,3 | 60 | 57 | 63 |
| 65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
| 80 | 3″ | 88,9 | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
| 100 | 4″ | 114,3 | 114 | 108 | 125 |
| 125 | 5″ | 139,7 | 140 | 133 | 140 |
| 150 | 6″ | 168,3 | 165 | 159 | 160 |
| 160 | 6 1/2″ | 177,8 | — | 180 | 180 |
| 200 | 8″ | 219,1 | — | 219 | 225 |
| 225 | 9″ | 244,5 | — | 245 | 250 |
| 250 | 10″ | 273 | — | 273 | 280 |
| 300 | 12″ | 323,9 | — | 325 | 315 |
| 400 | 16″ | 406,4 | — | 426 | 400 |
| 500 | 20″ | 508 | — | 530 | 500 |
| 600 | 24″ | 609,6 | — | 630 | 630 |
| 800 | 32″ | 812,8 | — | 820 | 800 |
| 1000 | 40″ | 1016 | — | 1020 | 1000 |
| 1200 | 48″ | 1219,2 | — | 1220 | 1200 |
