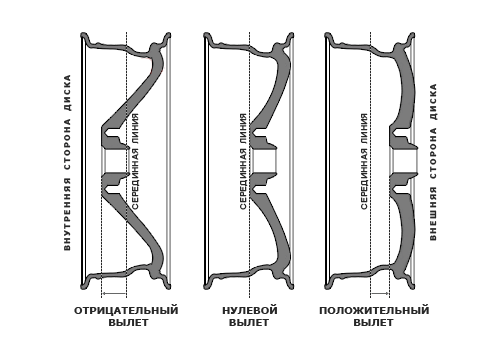

Колёса с нулевым вылетом
Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.
Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.
Все показатели размерности ЕТ прописаны в руководстве по эксплуатации конкретного автомобиля, причём нередко сразу в 2 вариантах. Так, владелец «железного коня» может увидеть, диски каких параметров ставятся на авто в заводских условиях, и что именно предлагается производителем в качестве аналогов.
Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.
Вылет является важнейшим геометрическим параметром колёсного диска. И это отнюдь не преувеличение. Причину этого мы и попытаемся объяснить, как говорится, на пальцах. Итак, если автомобильный диск не подходит по диаметру, числу отверстий под крепёжные болты или же интервалом между этими отверстиями, то его попросту нельзя будет одеть на ступицу. Но обычно подобные расхождения со штатным (заявленным автопроизводителем) вылетом не очень большие, что позволяет без трудностей провести монтаж. Будет ли в этом случае колесо на все сто процентов выполнять свою роль? И если нет, то к чему подобный эксперимент приведет? В сети интернет на тематических сайтах владельцы автотранспорта нередко дискутируют на тему, насколько может разниться вылет устанавливаемого диска от рекомендованного, и если это расхождение допустимо, то в какую сторону? Зачастую высказываемые точки зрения имеют диаметрально противоположные направления.
Что до реализаторов автодисков, будь то спецмагазин или авторынок, в девяти из десяти случаев они заявят, что маленькое отклонение вылета от штатных параметров допустимо. И непременно добавят, что если собранное колесо легко монтируется на ступицу, не цепляя и не касаясь ни кузова, ни подвески во время вращения, то его без каких-либо сомнений и рисков можно использовать. Более того, люди торгующие будут уверять, что снижение размера вылета, независимо от рекомендуемых параметров, вовсе не проблема и опасности никакой не представляет. Всё это легко объясняется их стремлением побыстрее продать свой товар, а нередко и банальным невежеством. Но как обстоят дела в действительности? Начнем разбираться с азов.
Рекомендованный вылет для популярных моделей автомобилей
Ниже приведена таблица с указанием допустимой величины вылета колесных дисков для популярных моделей автомобилей.
Модель | Допустимый вылет, мм |
AlfaRomeo | |
33 | 30 – 38 |
GTV | 28 |
145 | 38 |
146 | 38 |
166 | 35 – 40 |
155 | 38 |
156 | 28 – 30 |
Acura | |
CL 2.3 i | 40 |
CL 3.0 i | 40 |
Integra 1.8 Type R | 42 |
MDX 3.5 | 50 – 55 |
TL 3.2 | 42 – 47 |
Audi | |
A4 | 35 |
A8 | 35 |
A6 | 35 |
80 | 35 – 42 |
100 | 35 – 42 |
TT | 28 – 30 |
Quattro | 35 – 42 |
A3 | 30 – 40 |
BMW | |
3 | 15 – 25 |
3 (E36) | 35 – 42 |
M3 | 18 – 20 |
5 | 18 – 20 |
7 | 18 – 20 |
7 (E32) | 18 – 20 |
8 | 18 – 20 |
Chevrolet | |
Camaro | 38 – 50 |
Corvette | 38 – 50 |
Aveo 1,6 | 39 |
Citroen | |
Berlingo | 15 – 22 |
Jumper | 35 |
Xsara | 15 – 22 |
Xantia | 15 – 22 |
Evasion | 28 – 30 |
Daewoo | |
Espero | 38 – 42 |
Lanos | 38 – 42 |
Matiz | 38 |
Leganza | 35 – 42 |
Nubira | 38 – 42 |
Nexia | 38 – 42 |
Dodge | |
Avenger 2.0i | 35 – 39 |
Caliber 2.0 | 35 |
Caliber SRT4 2.4i | 40 |
Caravan 2.4i | 35 – 40 |
Challenger 6.1 V8 | 40 |
Durango 3.7 V6 | 15 |
Magnum 2.7 V6 | 24 |
Fiat | |
Bravo 1.4i | 31 – 32 |
Croma 2.2 | 35 – 41 |
Doblo 1,9JTD 263 | 32 |
Doblo 1.9JTD 223 | 32 |
Qubo 1.3 | 40 – 44 |
Ford | |
Cougar | 35 – 38 |
Explorer | 0 – 3 |
Escort | 35 – 38 |
Focus | 35 – 38 |
Focus 2 | 35 – 38 |
Fiesta | 35 – 38 |
Granada | 35 – 38 |
Galaxy | 42 – 45 |
Ka | 35 – 38 |
Mondeo 1 | 35 – 42 |
Mondeo 2 | 35 – 42 |
Mustang | 35 – 38 |
Sierra | 35 – 38 |
Scorpio | 35 – 38 |
Orion | 35 – 38 |
Puma | 35 – 38 |
Windstar | 35 – 38 |
Transit | 35 – 38 |
Scorpio | 35 – 38 |
Honda | |
CRX | 35 – 38 |
Accord | 35 – 38 |
Integra | 35 – 38 |
Civic | 35 – 38 |
Civic VTEC | 38 |
Concerto | 35 – 38 |
Jazz | 35 – 38 |
Prelude | 38 |
Legend | 35 – 38 |
CRV 5 | 40 – 45 |
Shuttle | 35 – 38 |
Hyundai | |
Accent | 35 – 38 |
Coupe | 35 – 38 |
Lantra | 35 – 38 |
Sonata | 35 – 38 |
Excel | 35 – 38 |
Pony | 35 – 38 |
Isuzu | |
Trooper | 3 – -15 |
PickUp | 3 – -15 |
Jeep | |
Cherokee | 35 |
GrandCherokee | 35 |
Kia | |
Ceed | 38 – 42 |
Leo | 35 – 38 |
Clarus | 35 – 38 |
Sephia | 35 – 38 |
Concord | 35 – 38 |
Sportage | 0 – 3 |
Mentor | 35 – 38 |
Shuma | 35 – 38 |
Lexus | |
GS300 | 35 – 42 |
SC300 | 35 – 42 |
SC400 | 35 – 42 |
LS400 | 35 – 42 |
RX 300 | 35 |
RX 330 | 35 |
RX 350 | 30 – 35 |
RX 400h | 30 – 35 |
RX 450h | 32 – 35 |
Mazda | |
323 | 35 – 42 |
626 | 35 – 42 |
929 | 35 – 42 |
MX 3 | 35 – 42 |
MX 5 | 35 – 42 |
MX 7 | 35 – 42 |
Xedos | 35 – 42 |
MercedesBenz | |
A Class | 45 – 50 |
B-Class | 47 – 52 |
C-Class | 43 – 47 |
E-Class | 48 – 54 |
G-Class | 43, 50, 63 |
M-Class | 46 – 50, 60 |
S-Class | 36 – 43,5 |
SLK | 45 – 50 |
600SL | 18 – 25 |
280SL | 18 – 25 |
Vito | 45 – 50 |
Sprinter | 45 |
Mitsubishi | |
Carisma | 35 – 42 |
Cordia | 35 – 42 |
Eclipse | 35 – 42 |
Carisma 1.8 16V | 35 – 42 |
Galant | 35 – 42 |
Colt | 35 – 42 |
L200 | 0 – -15 |
L300 | 0 – -15 |
Lancer | 35 – 42 |
Pajero | -15 – -25 |
Lancer X | 45 |
SpaceWagon | 35 – 42 |
Nissan | |
Almera | 35 – 42 |
Bluebird | 35 – 42 |
Maxima | 35 – 42 |
Micra | 35 – 42 |
Patrol | -15 – -25 |
Pathfinder | -15 – -25 |
Cedric | 35 – 42 |
Cherry | 35 – 42 |
Gloria | 35 – 42 |
Largo | 35 – 42 |
Laurel | 35 – 42 |
Primera | 35 – 42 |
Sunny | 35 – 42 |
Terrano | -15 – -25 |
Terrano II | 0 – 3 |
Opel | |
Astra | 35 – 42 |
Ascona | 35 – 42 |
Combo | 35 – 42 |
Calibra | 35 – 42 |
Corsa | 42 – 45 |
Commodore | 35 – 42 |
Kadett | 42 – 45 |
Frontera | |
Rekord | 35 – 42 |
Omega | 35 – 42 |
Senator | 35 – 42 |
Vectra | 35 – 42 |
Zafira | 35 – 42 |
Tigra | 35 – 42 |
Peugeot | |
106 | 12 – 15 |
205 | 15 – 22 |
206 | 25 |
304 | 15 – 22 |
305 | 15 – 22 |
306 | 15 – 22 |
307 | 25 |
309 | 15 – 22 |
405 | 15 – 22 |
406 | |
806 | 28 – 30 |
Boxer | 28 – 30 |
Partner | 28 – 30 |
Renault | |
4 | 35 – 38 |
5 | 35 – 38 |
8, 20, 30 | 35 – 38 |
9 | 35 – 38 |
19 | 35 – 38 |
21 | 35 – 38 |
Clio | 35 – 38 |
Laguna | 35 – 38 |
Kangoo | 60 |
Megane | 35 – 38 |
Skoda | |
Favorit | 35 – 38 |
Yeti | 35 – 38 |
Octavia | 35 – 38 |
Forman | 35 – 38 |
Felicia | 35 – 38 |
Rapid | 35 – 38 |
Superb | 35 – 38 |
Subaru | |
Forester | 40 – 50 |
Legacy | 40 – 50 |
Justy | 35 – 38 |
Outback | 40 – 50 |
Impreza | 40 – 50 |
Suzuki | |
Swift | 35 – 38 |
SJ413 | -10 – 15 |
X-90 | -10 – 15 |
Vitara | -10 – 15 |
Toyota | |
Avensis | 35 – 38 |
Camry | 35 – 38 |
Corona | 35 – 38 |
Carina | 35 – 38 |
Corolla | 35 – 38 |
Hi-Lux | -15 – 3 |
Hi-Ace 4×4 | -15 – 3 |
RAV4 | 35 – 38 |
LandCruiser | -15 – 3 |
Yaris | 35 – 38 |
Volkswagen | |
Bora | 32 – 38 |
Golf | 32 – 38 |
Caddy | 32 – 38 |
Jetta | 32 – 38 |
Polo | 32 – 38 |
L 80 | 32 – 38 |
Lupo | 32 – 38 |
Passat до 1996 года | 32 – 38 |
Passat после 1996 года | 35 – 40 |
Passat VR6 | 32 – 38 |
Volkswagen T1-Т4 | 35 – 40 |
Volvo | |
740, 760, 780 | 18 – 22 |
940, 960 до 1994 года | 18 – 22 |
960 после 1994 года | 35 – 40 |
S40, V40 | 35 – 38 |
C70, S70, V70 | 35 – 40 |
T4 | 35 – 38 |
S90, V90 | 35 – 40 |
T5-R | 35 – 40 |
T5 | 35 – 40 |
ВАЗ | |
2101—2107 | 35 – 38 |
LadaAlegro | 35 – 38 |
LadaNiva | 35 – 38 |
LadaSamara | 35 – 38 |
LadaRiva | 35 – 38 |
УАЗ | |
Hunter 2.2d | 20, 35 |
Patriot 2.3d | 20, 35 |
Patriot 2.7i | 5, 20, 35 |
Et40 диск: что это значит и какой выбрать?
Et40 диск – это обозначение, которое указывает на вылет колеса (или эксцентричность) относительно оси колеса.
Вылет колеса – это расстояние от центральной линии колеса до плоскости, перпендикулярной оси колеса и проходящей через крепежные отверстия (болты) диска.
При выборе дисков с определенным ET (вылетом) необходимо учитывать:
- Ширину диска и параметры автомобиля:
- Чем шире диск, тем ниже должен быть его вылет, чтобы не возникало пересечение с подвеской или кузовом автомобиля.
- Параметры автомобиля (ширина колесной базы, вылет шарнирного соединения и др.) также влияют на выбор дисков с определенным ET.
Эстетические предпочтения:
- ET может влиять на визуальный эффект, создаваемый диском.
- Диски с меньшим вылетом могут выглядеть более агрессивно и спортивно, а с большим вылетом – более «залипшими» или «глубоко закопанными» в кузов автомобиля.
Важно отметить, что выбор дисков с определенным вылетом может оказывать влияние на управляемость автомобиля. Перебор слишком большого или маленького ET может привести к негативным последствиям, таким как ухудшение стабильности на дороге и даже повреждение подвески
Поэтому перед выбором дисков с определенным ET следует обратиться к руководству по эксплуатации автомобиля или консультации со специалистами, чтобы убедиться в совместимости и безопасности использования выбранного варианта.
Каково назначение Et40 диска?
Et40 – это обозначение, которое указывает на параметр вылета (ET) диска. Ђэтот параметр играет важную роль при выборе колес для автомобиля.
Вылет диска – это расстояние между серединой диска и его монтажной поверхностью, которая контактирует с ступицей автомобиля. Обозначение ET указывает величину данного расстояния в миллиметрах. В случае параметра ET 40, расстояние между серединой диска и его монтажной поверхностью составляет 40 мм.
Назначение ET 40 диска зависит от желаемой геометрии автомобиля. При выборе дисков следует учитывать такие факторы, как ширина диска, диаметр, количество и форма спиц, и, конечно же, параметр ET.

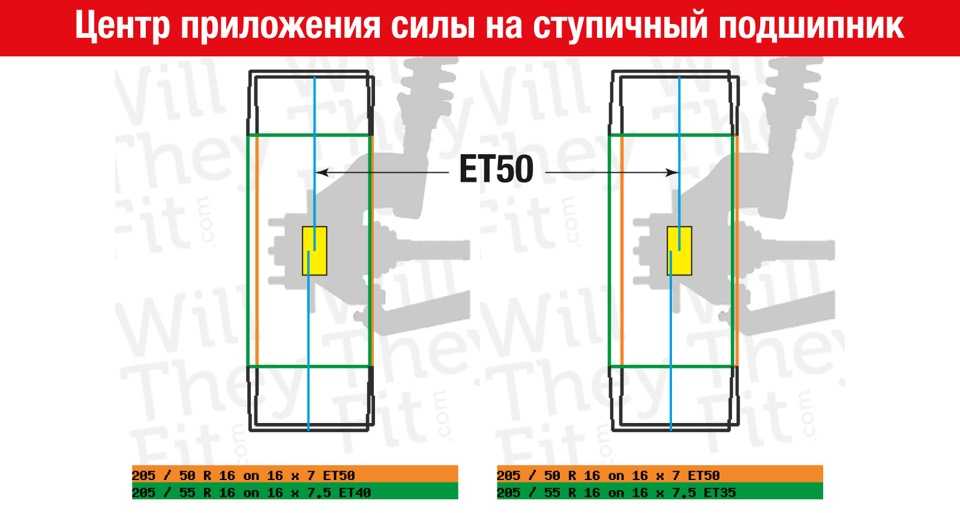

Вылет диска имеет прямое влияние на положение колеса относительно кузова. ET 40 диска означает, что диск будет немного выступать наружу от кузова автомобиля. Это может быть полезно, если вы хотите достичь более агрессивного внешнего вида или установить широкие шины.
Однако, при выборе дисков с большим вылетом (более 40 мм) следует учитывать, что колесо будет находиться дальше от ступицы. В результате могут возникнуть проблемы с износом подвески и рулевого управления, а также проблемы с геометрией подвески автомобиля.
Важно знать, что при выборе дисков следует ориентироваться на рекомендации производителя автомобиля, а также учитывать особенности своего авто и потребности внешнего вида
Колесные проставки — что это такое и как их применять
Проставка — это шайба, которая вставляется между ступицей и привалочной плоскостью. Она исправляет неправильный вылет. Кроме того, с ее помощью можно расширить колесную базу и устранить несовпадение отверстий под болты. Причем проставки бывают:
- Тонкими — от 3 до 20 мм по высоте шайбы. С помощью такой вставки можно отодвинуть литой или кованый диск от ступицы, устранив трение шины о подвеску.
- Толстыми — от 20 до 30 мм по глубине. С помощью этой шайбы можно выбрать отрицательный вылет, отодвинув колесо от крыла автомобиля.
- Сверхтолстыми — от 30 до 40 мм. Такие проставки используют мастера тюнинга, подгоняющие литые и кованые колеса к аркам джипов. Для обычных легковых авто сверхтолстые проставки не подходят.
Опытный мастер шиномонтажа может исправить с помощью проставки неправильный вылет, обеспечив долгую жизнь ступице, подшипникам и подвеске. Кроме того, эти вставки применяют для расширения колесной базы. В этом случае используются специальные модели с центровочным отверстием. Однако даже идеально подобранная проставка — это всего лишь «костыль», устраняющий просчеты покупателя неправильных дисков только на время. Решение доверить свою жизнь тонкой металлической шайбе — не самая лучшая идея. Лучше купить правильный диск с первого раза.
Сравнение Et40 с другими типами дисков
Et40 – это один из типов дисков, который имеет особую конструкцию и характеристики. Изучим его сравнительно с другими типами:
- Et0 – диск с нулевой вылетной гранью, то есть колесо находится близко к кузову автомобиля. Он часто используется на спортивных автомобилях, так как обеспечивает лучшую управляемость и усиленную передачу мощности двигателя на колеса. Однако, он не подходит для городских автомобилей, так как может ухудшить проходимость на дорогах с неровностями.
- Et20 – диск с низким вылетом. Он обеспечивает максимальную ширину посадочной части колеса, что позволяет на автомобиль установить более широкие шины. Такой диск подойдет для тех, кто хочет получить более агрессивный внешний вид своего автомобиля. Но он не подходит для автомобилей с повышенной посадкой или для использования на дорогах с неровностями.
- Et40 – диск с средним вылетом. Он является универсальным типом колеса, подходящим для большинства автомобилей. Он обеспечивает надежный захват на дороге и улучшенную управляемость, и при этом не слишком повышает жесткость хода на автомобиле.
- Et60 – диск с большим вылетом. Он часто используется на внедорожниках, так как обеспечивает достаточно высокий клиренс и повышенную проходимость на труднодоступных участках дороги. Однако, он может плохо сочетаться с широкими шинами, так как они могут выступать за края кузова автомобиля.
Выбор диска с определенным вылетом зависит от индивидуальных потребностей каждого владельца автомобиля и особенностей его использования.

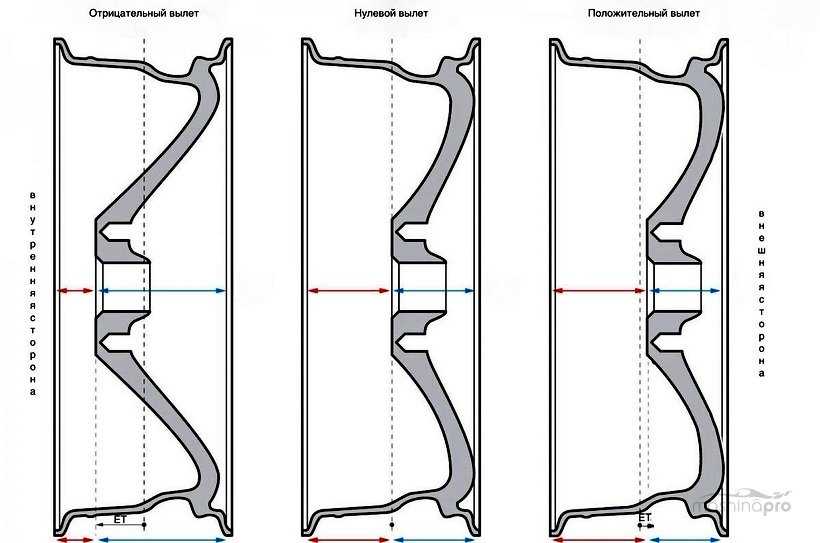

Как правильно замерить вылет диска ЕТ
Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.
Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:
- Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
- Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
- Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
- При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
- Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.
Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.
При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.
Измерение валета диска
Как выбрать правильную модель Et40 диска
Когда вы выбираете диски для своего автомобиля, одним из важных параметров, на которые следует обратить внимание, является ET40. Это обозначение означает вылет диска и определяет, как глубоко диск будет встраиваться в колесную арку автомобиля
ET40 — это расстояние между крепежным отверстием и средней плоскостью диска, измеренное в миллиметрах. Оно указывает, насколько далеко (в миллиметрах) центр диска будет выступать за границы колесной арки или опираться на крыло автомобиля. В случае дисков с ET40 это означает, что центр диска будет находиться в центре колесной арки.
При выборе правильной модели ET40 диска для своего автомобиля, следует учитывать несколько факторов:
- Требования производителя автомобиля: В некоторых случаях производитель автомобиля может указывать определенные требования к вылету дисков. Проверьте руководство по эксплуатации или обратитесь к официальному дилеру, чтобы узнать рекомендации производителя.
- Размеры колес и шин: Не забудьте учесть размеры ваших текущих колес и шин при выборе модели ET40 диска. Убедитесь, что диаметр диска подходит к размерам вашей шины.
- Внешний вид: ET40 диск может оказать влияние на внешний вид автомобиля. Если вы хотите, чтобы диски выглядели более агрессивно или выступали за границы колесной арки, возможно, вам понадобится модель с другим значением ET.
Не забудьте также учесть факторы, такие как цвет, материал и дизайн диска, чтобы выбрать модель, которая соответствует вашему стилю.
Важно помнить, что выбор правильной модели диска с ET40 значением — это неотъемлемая часть общего процесса выбора дисков, и она дополняет другие важные параметры, такие как крепежный диаметр, ширина диска и тип автомобильного запчасти
Параметр | Значение | Описание |
---|---|---|
ET40 | 40 мм | Расстояние между крепежным отверстием и средней плоскостью диска |
Требования производителя автомобиля | Различно | Рекомендации производителя относительно вылета дисков |
Размеры колес и шин | Различно | Учет размеров текущих колес и шин при выборе ET40 диска |
Внешний вид | Различно | Влияние ET40 диска на внешний вид автомобиля |
Тщательно изучив все эти факторы и проконсультировавшись с экспертом или специалистом по дискам, вы сможете выбрать правильную модель ET40 диска для вашего автомобиля.
Маркировка и формула
Вычисления следует производить по формуле:
ET=(А+B) / 2
В нее нужно подставлять полученные при измерении значения.
Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. “Неродные” компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.
Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо “идентично” и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.
Как пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:
- Первые цифры – ширина диска. Например, цифра 7.5 означает, что ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на 2,54.
- Буква J означает, что у колеса есть некоторые особенности в конструкции. Для потребителей эта информация интереса не представляет.
- X свидетельствует о нераздельности диска.
- Цифра 16 – это калибр колеса, соответствующий калибру шины.
- H2 сообщает, что на ободе 2 хампа.
- Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на котором они расположены.
- ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
- d 66.6 — калибр центрального отверстия. В идеале он должен быть идентичен калибру ступицы. Если это не так, нужно использовать дополнительное кольцо для центрирования посадки. Его еще называют переходным.

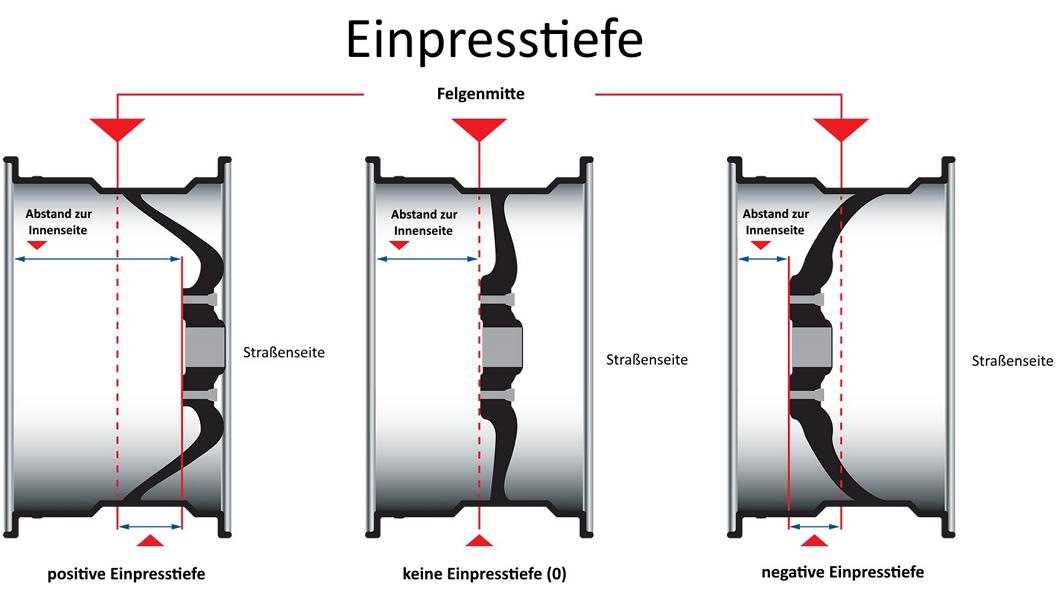

Что такое ЕТ на колесных дисках
ЕТ (OFFSET) – данная аббревиатура обозначает вылет диска, указывается в миллиметрах.
Чем меньше значение этого параметра, тем больше будет выдаваться обод колеса наружу. И, наоборот, чем выше параметры вылета, тем глубже «утопает» диск внутрь машины.

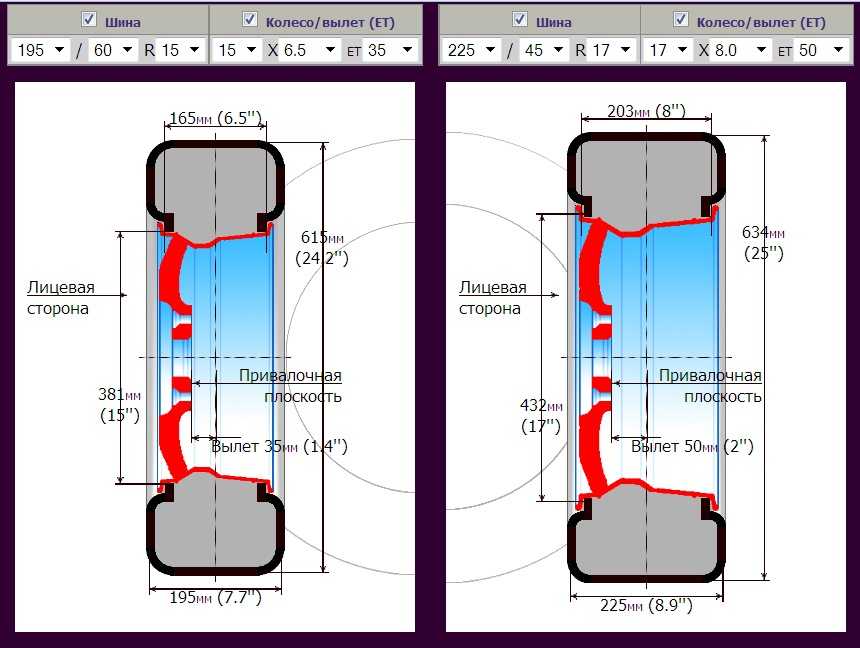

Вылет – это промежуток между плоскостью (привалочной), с которой соприкасается диск с поверхностью ступицы при установке на нее и представляемой плоскостью, располагающейся по центру обода диска.
Вылет диска что это значит – основной критерий выбора
Что такое вылет диска – В научных терминах вылет диска в автомобиле (значение измеряется в ET) – является показателем расстояния между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к основной ступице.
Таким образом, этот индикатор расстояния может быть отрицательным, положительным и равным нулю соответственно. Проще говоря, вылет – это показатель того, насколько колесо «выступает» или «летит» из колесной арки. Следовательно, по мере того как вылет увеличивается, колесо все больше «движется назад» в глубину колесной арки, а при уменьшении свеса колесо выступает наружу.
Это означает, что вылет и ширина определяют не только возможность установки конкретной модели в колесную арку, но и тот факт, что при изменении этих параметров автоматически меняются различные характеристики подвески, такие как ход колеса, радиус поворота, сцепление с дорожным покрытием. Эти изменения напрямую влияют на управляемость автомобиля.
Основная проблема, с которой сталкиваются тюнеры или владельцы автомобилей, которые собираются устанавливать на него диски с другим вылетом, – это изменение поведения рулевого колеса и подвески.
Изменение вылета напрямую влияет на силу тяги рулевого колеса и способность автомобиля двигаться по прямой. Таким образом, максимальное отклонение размера вылета новых дисков от стандартных не должно превышать 5 миллиметров, иначе будет очень сложно управлять автомобилем, особенно на высоких скоростях.
Типы и механическая характеристика
Вылет колесного диска бывает 3-х типов:
- нулевой;
- положительный;
- отрицательный.
На поверхности обода располагается кодировка вылета (ЕТ), а расположенные рядом с ней числа сообщают его параметры.
Положительное значение вылета означает, что вертикально расположенная ось колесного диска отдалена на определенное расстояние от места соприкосновения со ступицей.
Нулевой параметр ЕТ сообщает, что ось диска и его привалочная плоскость идентичны.
При отрицательном параметре ЕТ происходит вынос поверхности крепления диска к ступице за пределы вертикально расположенной оси диска.
Наиболее распространенным выносом диска является вынос с положительной величиной, отрицательный же, напротив, встречается крайне редко.
Размер вылета является весомым нюансом при проектировании колесных дисков, поэтому для его вычисления применяется специальная формула для исключения возможной ошибки.
Как определить вылет диска?
Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:
ET=X-Y/2 (исчисляется в миллиметрах)
Здесь:
- ET – искомая величина (вылет).
- Y – ширина самого автодиска (общая).
- X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.
Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.
Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один. Независимо от типоразмера резины и размерности самих дисков. Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах. Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)
Применение в строительстве
Ет40:
- Ет40 применяется в строительстве для создания фасадов зданий.
- Благодаря своим характеристикам, Ет40 идеально подходит для установки оконных и дверных блоков в стенах зданий.
- Ет40 обладает высокой прочностью и стабильностью, что делает его надежным материалом для строительства.
- Этот материал также хорошо сопротивляется воздействию влаги и других агрессивных веществ, что делает его применимым в условиях повышенной влажности или в регионах с неблагоприятным климатом.
Ет50:
- Ет50 широко применяется в строительстве для укладки полов и стяжек.
- Ет50 обладает высокой прочностью и долговечностью, что позволяет использовать его при создании надежных и прочных половых покрытий.
- Этот материал хорошо сопротивляется воздействию влаги, химических веществ и других агрессивных факторов, что делает его идеальным для использования в ванных комнатах и других влажных помещениях.
- Благодаря своим характеристикам, Ет50 также используется для создания стяжек и выравнивания полов, что обеспечивает гладкую и ровную поверхность для последующей укладки покрытий.
В целом, как Ет40, так и Ет50 имеют широкое применение в строительстве и обладают высокими качествами и надежностью. Выбор между ними зависит от конкретной задачи, требований и условий эксплуатации.
Правила маркировки вылета
В маркировке диска его вылет обозначает показатель ET, за которым следует обозначения расстояния от плоскости крепления до средней линии в миллиметрах. Например, в шифре 6.5J×15 H2 5/112 ET39 d57.1 можно увидеть, что вылет этого диска равен 39 миллиметрам. Плюс из аббревиатуры ET39 можно понять, что мы имеем дело с положительным параметром. Если бы у этой модели был бы отрицательный или нулевой вылет, то вместо ET39 мы бы увидели ET0 или ET-39.
При таком разнообразии вариантов у владельца автомобиля возникает естественный вопрос: «Ну и какой же мне вылет выбрать — на минус, в плюс или в ноль?». От ответа на этот вопрос зависит очень многое, ведь неправильный ET не позволит прикрутить диск к автомобилю на физическом уровне. Он начнет цепляться за стойку амортизатора.
Каким бывает вылет?
Параметр
может быть положительным, нулевым или отрицательным. При положительном вылете центральная
ось колеса располагается позади места соединения со ступицей. При нулевом ось
совпадает с привалочной плоскостью. Отрицательное значение говорит о том, что
ось находится перед контактной поверхностью.
Сейчас
на большинстве автомобилей положительный вылет. Остальные варианты тоже,
конечно, встречаются, но скорее в виде исключения. Отрицательные и нулевые ET можно найти на автомобилях для гонок — как на треках, так и в
условиях полного бездорожья. Их подвески сильно отличаются от стандартных.
Какой Et40 диск подходит для вашего автомобиля?
Индекс Et40 относится к дискам автомобилей и обозначает смещение вылета колеса. Это расстояние между плоскостью центральной отверстия диска и линией, проходящей через середину ширины диска. Значение Et40 показывает, что центр отверстия диска находится на 40 миллиметров ближе к краю, чем середина ширины диска.
Выбор дисков с определенным расстоянием вылета зависит от нескольких факторов, включая модель и марку автомобиля, тип тормозной системы и размер колесных арок.
Если вы хотите заменить диски на своем автомобиле, важно правильно подобрать Et40 для вашего автомобиля. Неправильный выбор дисков может привести к проблемам со стабильностью и управляемостью автомобиля, а также повлиять на работу тормозной системы
Для определения допустимых параметров дисков, включая Et40, рекомендуется обратиться к руководству по эксплуатации автомобиля. В нем указаны рекомендации производителя по замене дисков и рекомендуемым параметрам для вашей модели и марки автомобиля.
Кроме того, для выбора дисков с соответствующим Et40 можно обратиться к специалистам в автосервисах или магазинах, специализирующихся на продаже и установке колесных дисков. Они смогут помочь вам выбрать подходящие диски, учитывая все требования и характеристики вашего автомобиля.
Не забывайте также учитывать параметры и требования тормозной системы вашего автомобиля при выборе дисков. Неправильный Et40 может привести к возникновению проблем с тормозной системой, что может быть опасно для безопасности вождения.
Марка автомобиля | Модель автомобиля | Рекомендуемый Et40 |
---|---|---|
BMW | 3 Series (E90) | Et40 |
Audi | A4 (B8) | Et40 |
Mercedes-Benz | C-Class (W205) | Et40 |
Volkswagen | Golf VII | Et40 |
В данной таблице приведены примеры рекомендуемых значений Et40 для некоторых популярных марок и моделей автомобилей. Однако, необходимо учитывать, что для каждого конкретного автомобиля могут быть свои рекомендации по выбору дисков.
Важно помнить, что при выборе дисков с Et40 для вашего автомобиля рекомендуется придерживаться рекомендаций производителя, обратиться к специалистам и учесть требования вашей тормозной системы. Это поможет обеспечить безопасность и хорошую управляемость вашего автомобиля
Зачем нужен Et40 диск и как он работает?
Et40 (или индекс вылета) является одним из параметров, определяющих подходящие размеры дисков для автомобилей. Он указывает, насколько диск выступает от центральной оси колеса и как он соотносится с шириной диска.
Размер Et40 диска может быть положительным, отрицательным или нулевым:
- Положительный Et40 диск имеет центральную линию диска приподнятую над его шириной. Это означает, что такой диск выступает отбортовки колеса внутрь автомобиля.
- Отрицательный Et40 диск имеет центральную линию диска смещенную крупней колеса снаружи. Это означает, что такой диск выступает отбортовки колеса наружу от автомобиля.
- Нулевой Et40 диск имеет центральную линию диска точно по середине ширины диска. Это означает, что такой диск выступает отбортовки колеса ровно.
Et40 диск играет важную роль в обеспечении правильной геометрии колеса, а также влияет на управляемость и безопасность автомобиля. Несоответствие размера диска и вылета может привести к проблемам с подвеской, повышенному износу шин, тряске руля и плохому сцеплению с дорогой.
Выбор диска с правильным Et40 значением зависит от конкретных характеристик автомобиля, таких как ширина колесного арки, тип подвески, максимальный диаметр диска и требования производителя автомобиля. Обычно рекомендуется использовать диски с тем же или близким Et40 значением, что и оригинальные диски, установленные производителем.
Et40 диск | Вылет отбортовки колеса | Внешний вылет от автомобиля | Внутренний вылет в автомобиль |
---|---|---|---|
Положительный Et40 | Внутрь автомобиля | Уменьшает ширину колесной арки | Увеличивает ширину колесной арки |
Отрицательный Et40 | Наружу от автомобиля | Увеличивает ширину колесной арки | Уменьшает ширину колесной арки |
Нулевой Et40 | Ровно | Не меняет ширину колесной арки | Не меняет ширину колесной арки |
Важно учитывать, что при замене дисков необходимо также учитывать другие параметры, такие как диаметр, ширина и количество крепежных отверстий, чтобы обеспечить совместимость с шинами и автомобилем. В случае сомнений всегда рекомендуется обратиться к специалисту или производителю автомобиля для получения рекомендаций по выбору дисков с правильным Et40 значением
Как определить допустимое отклонение ЕТ для диска
Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:
№ пп | Модель и модификация авто | Диапазоны вылетов, ЕТ, мм |
1 | Audi A4 | 35 |
2 | Audi A6 | 35 |
3 | Audi Q7 | 53 |
4 | BMW 3 | 15-25 |
5 | BMW 5 | 18-20 |
6 | BMW X5 | 40-45 |
7 | Citroen Evasion | 28-30 |
8 | Citroen Xantia | 15-22 |
9 | Daewoo Nexia | 38-42 |
10 | Daewoo Matiz | 38 |
11 | Dodge Caliber | 35-40 |
12 | Fiat Bravo | 31-32 |
13 | Ford Focus | 35-38 |
14 | Ford Mondeo | 35-42 |
15 | Ford Explorer | 0-3 |
16 | Honda Civic | 35-38 |
17 | Honda Jazz | 35-38 |
18 | Honda CRV | 40-45 |
19 | Hyundai Accent | 35-38 |
20 | Hyundai Sonata | 35-38 |
21 | Kia Ceed | 38-42 |
22 | Kia Sportage | 0-3 |
23 | MercedesBenz A-Klasse | 45-50 |
24 | MercedesBenz E-Klasse | 48-54 |
25 | MercedesBenz ML-Klasse | 46-60 |
26 | Mitsubishi Lancer | 35-42 |
27 | Mitsubishi Pajero | от -25 до -15 |
28 | Nissan Almera | 35-42 |
29 | Nissan Maxima | 35-42 |
30 | Nissan Patrol | от -25 до -15 |
31 | Toyota Corolla | 35-38 |
32 | Toyota Camry | 35-38 |
33 | Toyota Land Cruiser 200 | от -15 до 3 |
34 | Volkswagen Golf | 35-40 |
35 | Volkswagen Tiguan | 20-32 |
Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.
Вам это будет интересно Параметры оригинальных дисков для Фольксваген Поло
Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.
Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)
Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.
№п/п | Модель автомобиля | Допустимый вылет диска, мм |
1 | Chevrolet Camaro | 38-50 |
2 | Chevrolet Corvette | 38-50 |
3 | Chevrolet Aveo 1,6 | 39 |
4 | AlfaRomeo 33 | 30-38 |
5 | AlfaRomeo GTV | 28 |
6 | AlfaRomeo 145 | 38 |
7 | AlfaRomeo 146 | 38 |
8 | AlfaRomeo 166 | 35-40 |
9 | AlfaRomeo 155 | 38 |
10 | AlfaRomeo 156 | 28-30 |
11 | Audi А4 | 35 |
12 | Audi А8 | 35 |
13 | Audi А6 | 35 |
14 | Audi 80 | 35-42 |
15 | Audi 100 | 35-42 |
16 | Audi ТТ | 28-30 |
17 | Audi Quattro | 35-42 |
18 | Audi А3 | 30-40 |
19 | BMW 3 | 15-25 |
20 | BMW 3 (E36) | 35-42 |
21 | BMW М3 | 18-20 |
22 | BMW 5 | 18-20 |
23 | BMW 7 | 18-20 |
24 | BMW 7 (Е32) | 18-20 |
25 | BMW 8 | 18-20 |
26 | Citroen Berlingo | 15-22 |
27 | Citroen Jumper | 35 |
28 | Citroen Evasion | 28 – 30 |
29 | Citroen Xsara | 15 – 22 |
30 | Citroen Xantia | 15 – 22 |
31 | Daewoo Nexia | 38 – 42 |
32 | Daewoo Espero | 38 – 42 |
33 | Daewoo Lanos | 38 – 42 |
34 | Daewoo Matiz | 38 |
35 | Daewoo Leganza | 35 – 42 |
36 | Daewoo Nubira | 38 – 42 |
37 | Dodge Magnum 2.7 V6 | 24 |
38 | Dodge Avenger 2.0i | 35 – 39 |
39 | Dodge Caliber 2.0 | 35 |
40 | Dodge Caliber SRT4 2.4i | 40 |
41 | Dodge Caravan 2.4i | 35 – 40 |
42 | Dodge Challenger 6.1 V8 | 40 |
43 | Dodge Durango 3.7 V6 | 15 |
44 | Fiat Qubo 1.3 | 40-44 |
45 | Fiat Bravo 1.4i | 31 – 32 |
46 | Fiat Croma 2.2 | 35 – 41 |
47 | Fiat Doblo 1,9JTD 263 | 32 |
48 | Fiat Doblo 1.9JTD 223 | 32 |
49 | Ford Scorpio | 35 – 38 |
50 | Ford Cougar | 35 – 38 |
51 | Ford Explorer | 0 – 3 |
52 | Ford Escort | 35 – 38 |
53 | Ford Focus | 35 – 38 |
54 | Ford Focus 2 | 35 – 38 |
55 | Ford Fiesta | 35 – 38 |
56 | Ford Granada | 35 – 38 |
57 | Ford Galaxy | 42 – 45 |
58 | Ford Ka | 35 – 38 |
59 | Ford Mondeo 1 | 35 – 42 |
60 | Ford Mondeo 2 | 35 – 42 |
61 | Ford Mustang | 35 – 38 |
62 | Ford Sierra | 35 – 38 |
63 | Ford Scorpio | 35 – 38 |
64 | Ford Orion | 35 – 38 |
65 | Ford Puma | 35 – 38 |
66 | Ford Windstar | 35 – 38 |
67 | Ford Transit | 35 – 38 |
68 | Honda Shuttle | 35 – 38 |
69 | Honda CRX | 35 – 38 |
70 | Honda Accord | 35 – 38 |
71 | Honda Integra | 35 – 38 |
72 | Honda Civic | 35 – 38 |
73 | Honda Civic VTEC | 38 |
74 | Honda Concerto | 35 – 38 |
75 | Honda Jazz | 35 – 38 |
76 | Honda Prelude | 38 |
77 | Honda Legend | 35 – 38 |
78 | Honda CRV 5 | 40 – 45 |
79 | Hyundai Pony | 35 – 38 |
80 | Hyundai Accent | 35 – 38 |
81 | Hyundai Coupe | 35 – 38 |
82 | Hyundai Lantra | 35 – 38 |
83 | Hyundai Sonata | 35 – 38 |
84 | Hyundai Excel | 35 – 38 |
85 | Kia Shuma | 35 – 38 |
86 | Kia Ceed | 38 – 42 |
87 | Kia Leo | 35 – 38 |
88 | Kia Clarus | 35 – 38 |
89 | Kia Sephia | 35 – 38 |
90 | Kia Concord | 35 – 38 |
91 | Kia Sportage | 0 – 3 |
92 | Kia Mentor | 35 – 38 |
93 | MercedesBenz Sprinter | 45 |
94 | MercedesBenz A Class | 45 – 50 |
95 | MercedesBenz B-Class | 47 – 52 |
96 | MercedesBenz C-Class | 43 – 47 |
97 | MercedesBenz E-Class | 48 – 54 |
98 | MercedesBenz G-Class | 43, 50, 63 |
99 | MercedesBenz M-Class | 46 – 50, 60 |
100 | MercedesBenz S-Class | 36 – 43,5 |
101 | MercedesBenz SLK | 45 – 50 |
102 | MercedesBenz 600SL | 18 – 25 |
103 | MercedesBenz 280SL | 18 – 25 |
104 | MercedesBenz Vito | 45 – 50 |
105 | Mitsubishi Lancer | 35 – 42 |
Как рассчитать показатель по формуле?
Как уже было сказано ранее, по показателю ЕТ можно определить: станут ли выбранные «тапки» на авто, или нет. А производится данная процедура по следующей формуле: ЕТ=А-В\2, где:
- А – расстояние от внутренней поверхности колесного обода до области его прилегания к ступице (указывается в мм);
- В – ширина обода.
Полученный результат может иметь три параметра: хороший, нулевой и плохой. При первом результате, между областью прикосновения колеса к ступицам и самими ступицами будет небольшой просвет, а значит такое колесо идеально подойдет на данное транспортное средство.
Если же расчет по формуле показал нулевой результат, то, в принципе, такие «тапки» также можно будет установить на автомобиль. Но, в таком случае вышеупомянутого просвета между ним и ступицами наблюдаться не будет, что существенно увеличит нагрузку от получаемых ударов (при попадании колеса в яму, или наезде на неровность). А вот при отрицательном выступе колесо даже не получиться установить на машину, так как ступицы попросту не дадут ему стать под колесную арку.
