Не включается передний мост на уаз патриот с корейской раздаткой

Техника безопасности при выполнении работ

Во избежание получения травм при замене масла в раздатке необходимо:

1. Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
2. При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
3. Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

Механизм управления

Устройство изготовлено как металлическая крышка, болтами прикрученная к корпусу раздаточной коробки. Сверху в ней размещены два рычага. Перемещением первого рычага подключается и выключается передний ведущий мост. Перемещением второго рычага понижается крутящий момент, который передается от коробки переключения передач.

Раздатка УАЗ 469 схема, показанная вверху, отличается длительным ресурсом эксплуатации, надежностью, долговечностью. Регулярно обслуживая механизм, можно добиться долгого безаварийного служения, качественного выполнения всех режимов эксплуатации независимо от условий работы.

Принцип действия системы полного привода

Нет сомнений, что полный привод — весьма приятный бонус для владельца любого авто. Преимущества в проходимости и устойчивость на скользком покрытии здесь на лицо. Однако такой привод может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Первый из них – это повышение топливного расхода.

Поговорим о преимуществах, поскольку их значительно больше в сравнении с негативными аспектами.

Итак, достоинства:

• сцепление с дорожным полотном существенно повышается;
• уверенный старт, особенно на скользкой поверхности;
• значительно улучшается проходимость;
• более прогнозируемая управляемость и устойчивость.

К недостаткам можно причислить сложность конструкции, хотя это сугубо субъективный аспект, ведь для большинства технически «подкованных» владельцев полный привод УАЗ Патриот в конструктивном плане не представляется чем-то особенным.

Рассмотрим, какие типы полноприводных систем здесь наиболее распространены.

1. Когда полный привод постоянный.
2. С возможностью ручного подключения.
3. Автоматически подключаемый.

В УАЗ Патриот разработчики применили именно второй тип системы, то есть полноприводный режим можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономить топливо;
• включение при возникновении потребности;
• стоимость узлов существенно ниже в сравнении с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось еще выяснить, как включить полный привод.

Как работает устройство? Главная роль в полноприводной системе УАЗ Патриот отведена кардану, с помощью которого вращение передается на задние колеса непосредственно через мост кормы. Это моноприводный режим, ведь передние колеса пока не подключены и обладают «статусом» ведомых. Ниже рассмотрим, как включить полный привод.

Заметим, что для энерговооруженных внедорожников такой конструкторский подход является оптимальным решением. Здесь уровень распределения момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по нижеприведенной кинематической схеме.

1. Крутящий момент с маховика мотора направляется в коробку передач, а с нее передается раздатке.
2. В раздаточной коробке присутствует специальный механизм – межосевой дифференциал. Он необходим для перераспределения вращающего усилия между осями.
3. Когда рычаг активации переднего привода отключен, то передача момента осуществляется только на заднюю ось.
4. Если рычаг включить, то раздаточная коробка начнет распределять момент уже между двумя осями.
5. Как отмечалось, усилие вращения передается карданным валам, причем не только заднего, но и переднего привода.
6. Для того, чтобы привести в действие задние колеса, конструкторы установили мост, который состоит из редуктора с дифференциалом и полуосей со ступицами. Примерно аналогичные узлы применены и для передачи момента к передним колесам.
7. Полезным свойством системы является наличие блокировки дифференциала. Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком опции фигурирует то, что систему не рекомендовано длительно использовать, иначе возможно быстрое появление шумов, вибраций и прочих признаков неисправностей в узлах привода.

Теперь поговорим, как включить полный привод в автомобиле UAZ Patriot.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников с установкой новой раздатки сразу же заметят более низкий уровень шума. За счет применения в конструкции многорядной цепи Морзе в салоне стало значительно тише. Саму цепь читатель может увидеть на фото ниже.

На автомобиле «УАЗ Патриот» корейская раздатка не уменьшает клиренс — под ней до земли целых 32 сантиметра, что даже больше, чем над главной передачей. Она не станет тем «бутылочным горлышком», которое ограничивает возможности проходимости.

Многочисленные тест-драйвы показывают, что данному механизму не помешала бы дополнительная защита раздатки. «УАЗ Патриот» штатно такой опции не имеет. Электромотор выступает наружу. А при движении по оврагам, болотам и прочим препятствиям его можно легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, возрос крутящий момент за счет других передаточных чисел. Это стало причиной необходимости Так, передний был усилен, а задний — укорочен. Также убрали промежуточную опору. Это большой плюс в пользу корейско-китайского механизма. Конструкция более надежная, а вибрации кардана несильные.

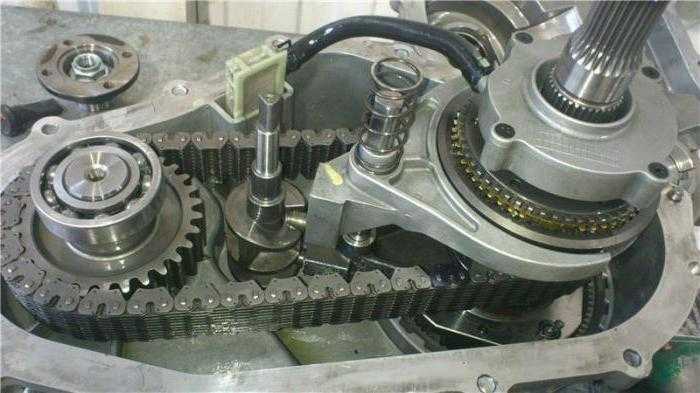

Корпус механизма выполнен из алюминия. А внутри него не привычные шестерни, а цепь. За счет применения другой конструкции выросли передаточные числа пониженного ряда на 31 процент. Теперь передаточное число составляет 2,56. Автомобиль может увереннее двигаться по пересеченной местности за счет увеличенного крутящего момента. На механических версиях этого добивались при помощи тюнинга.

Включение переднего моста

Включение переднего моста

Сообщение Horse05 » Чт сен 12, 2013 17:17

Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

Сообщение luchsergey » Чт сен 12, 2013 18:11

Сообщение Horse05 » Чт сен 12, 2013 19:20

Спасибо за ответ.

со старой РК — это как я понимаю обычная (Ульяновская) механика. а не новая «Конорейя» с тумблером.

И если я правильно понимаю. то не какого негатива на механику, кроме износа резины, при маневрах с малым радиусом не будет.

Re: Включение переднего моста

Сообщение Партизанский » Чт сен 12, 2013 19:21

Horse05 писал(а): Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

На сухих и твёрдых поверхностях на автомобилях с парт-таймом (к которым относится и УАЗ Патриот) ездить нельзя.

Причина — повышенный износ элементов трансмиссии и подвески из-за нерасчётных ударных нагрузок на них, неравномерный износ резины, появление вибраций и биений.

Как правильно использовать полный привод и пониженные передачи на Патриотах — смотрим здесь: https://www.uazpatriot.ru/forum/v-pomosh . tml#639386

Сообщение Horse05 » Чт сен 12, 2013 19:36

На сухих и твёрдых поверхностях на автомобилях с парт-таймом (к которым относится и УАЗ Патриот) ездить нельзя.

Причина — повышенный износ элементов трансмиссии и подвески из-за нерасчётных ударных нагрузок на них, неравномерный износ резины, появление вибраций и биений.

То есть если осуществлять маневр на сухих и твёрдых поверхностях то это повлечет износ и прочий мазофака.

А если тоже самое но по мясу, то все нормально. или как.

Сообщение Партизанский » Чт сен 12, 2013 20:19

Там детально расписано — когда и как можно пользоваться полным приводом на Патриоте

Сообщение Horse05 » Чт сен 12, 2013 22:45

Подключён передний привод, подключена раздатка, ведущие оси — обе (полноприводный режим с использованием понижающих передач).

Режим используется в тяжёлых условиях — на скользких поверхностях при затруднённом передвижения на полном приводе (сугробы глубиной от 40 см и выше, глубокая грязь выше ступиц, болота, горы, ручьи и т.п.)

Сообщение виктор сергеевич » Чт сен 12, 2013 23:05

Сообщение Horse05 » Чт сен 12, 2013 23:39

хм. ) ну и что же там написано. кроме как:

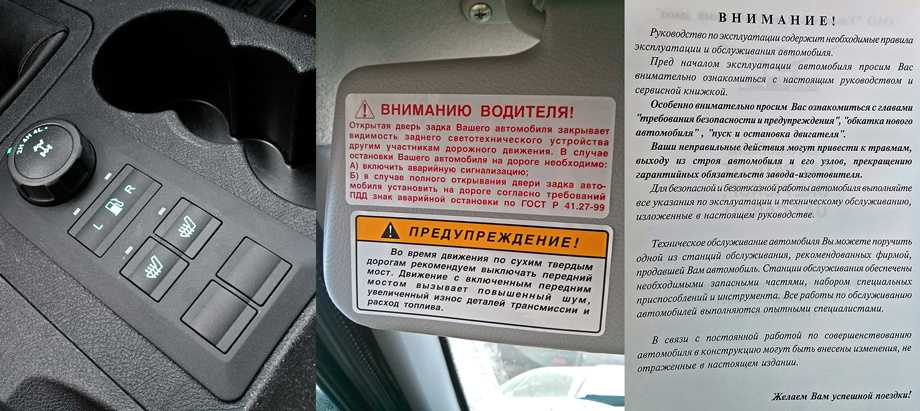

1. Во время движения по сухим и твердым дорогам необходимо отключать передний мост. Не допускать включения переднего моста при движении автомобиля с малым радиусом поворота.

А меня интересует почему нельзя и при каких условиях можно если вообще можно.

Просто как то печально, если оказавшись на бездорожье, автомобиль весьма ограниченный в своих маневрах.

Сообщение alex524 » Пт сен 13, 2013 05:08

Horse05 писал(а): Почему нельзя допускать включение переднего моста при движении автомобиля с малым радиусом поворота.

И что может произойти в противном случае.

Сообщение Партизанский » Пт сен 13, 2013 06:01

А меня интересует почему нельзя и при каких условиях можно если вообще можно.

Просто как то печально, если оказавшись на бездорожье, автомобиль весьма ограниченный в своих маневрах.

Не нужно путать тёплое с мягким.

Если машина находится на асфальте — передний мост подключать нельзя, потому что «. на сухих и твёрдых поверхностях. «, особенно «. при движении автомобиля с малым радиусом поворота. » в трансмиссии и подвеске парт-таймовых внедорожников возникают повышенные нерасчётные нагрузки, которые при регулярном их появлении вызывают увеличение зазоров, люфты, вибрации или даже поломки элементов трансмиссии.

Процесс замены масла в раздатке Уаз 469

Перед началом работ необходимо прогреть трансмиссию. Для этого на автомобиле проехать от 2 до 4 километров. При нагреве вязкость масла снижается и будет проще слить его из картера.

Замена масла в раздатке УАЗ 469 осуществляется в определенной последовательности:

• Установить транспортное средство на яму, эстакаду или подъемник. Некоторые автомобилисты предпочитают проводить процедуру лежа под автомобилем на специализированном поддоне;
• Очистить масляные потеки и загрязнения в области сливного и заливного отверстия. Используется металлическая щетка;
• Демонтировать заглушку заливного отверстия. Необходимо для исключения возникновения вакуума в картере при сливе жидкости;
• Подставить емкость для сбора отработанной смазки под сливное отверстие. Емкость должна иметь объем, достаточный для сбора отработанной жидкости. Лучше подобрать сосуд с широкой горловиной. Подойдет ведро или обрезанная пластиковая канистра;
• Демонтировать заглушку сливного отверстия. Во избежание падения пробки в сосуд для отработанного масла, необходимо крепко удерживать ее;
• Дождаться полного стекания жидкости из картера;

• Очистить сливную и заливную заглушку от загрязнений и металлических частиц;
• Установить пробку сливного отверстия;
• Залить новую смазку при помощи специализированных приспособлений. Используются шприцы или нагнетатели;
• Установить пробку заливного отверстия.

СПРАВКА: При проведении процедуры замены масла на УАЗ 469 рекомендуется проверить работоспособность дыхательного клапана (сапуна). Нарушение работоспособности изделия может привести к разгерметизации картера.

После замены необходимо устранить потеки масла, образовавшиеся при проведении работ. Для этого используется ветошь.

Устройство и как работает

Раздаточная коробка представляет собой механизм, расположенный в отдельном корпусе, изготовленном из серого чугуна. Узел разделен по вертикали на картер и крышку, которые соединены болтами. Обе половины проходят совместную обработку, поэтому установить деталь от другого редуктора невозможно. На картере имеется отдельный люк, предназначенный для установки гитары отбора мощности. Заправленный маслом агрегат с установленным барабаном стояночного тормоза весит 37 кг.

Раздаточный редуктор будет корректно работать только при правильном центрировании на картере коробки передач. Для этого используется 2-рядный радиально-упорный подшипник и стальной цилиндрический стакан. Валы редуктора установлены на шариковых и роликовых подшипниках, закрепленных гайками и стопорными кольцами соответственно. Выходные валы проходят через уплотнительные сальники, установленные в крышках.

Ведущим валом узла является ведомая ось коробки передач, которая оснащена шлицевым наконечником, на котором находится шестерня. Эта деталь имеет 2 положения, которые позволяют получать прямую и пониженную скорости. Привод переключения оборудован специальным предохранителем, предотвращающим начало работы пониженного ряда до подключения привода на передние колеса.

При соединении шестерни с зубчатым колесом вала привода заднего моста обеспечивается прямая передача. В устройство редуктора входит специальный рычаг, который позволяет передвинуть шестерню в сторону, введя ее в зацепление с зубчатым колесом промежуточного вала. В этом положении обеспечивается понижение частоты вращения карданных валов приводов мостов.

В конструкции раздаточного редуктора имеется подвижное зубчатое колесо, установленное на средний вал и управляемое отдельным рычагом. Эта шестерня обеспечивает подключение привода на передние колеса. При выключенной передаче шестерня продолжает вращаться, поскольку остается в контакте с зубчатым колесом привода заднего моста. Такой принцип работы необходим для разбрызгивания масла, находящегося в картере.

Завод выпускал несколько модификаций раздаточного редуктора, которые отличаются модулем установленных шестерен. Из-за этого изменилось передаточное отношение — вместо 1,94 стало 1,47. Допускается переделка раздатки старого образца путем замены шестерен, поскольку конструкция корпуса осталась неизменной.

На части машин встречается импортная раздаточная коробка Hyundai Dymos (Даймос) с электрическим управлением. Узел весит 32,4 кг, обеспечивает прямую и пониженную передачи (передаточное отношение 2,542). На агрегате установлен контроллер, который проводит диагностику коробки с записью кодов ошибок. Механическая часть импортной коробки сильно отличается от российского аналога — вместо зубчатых колес используется цепная передача.

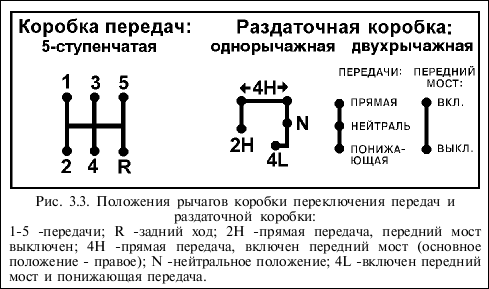

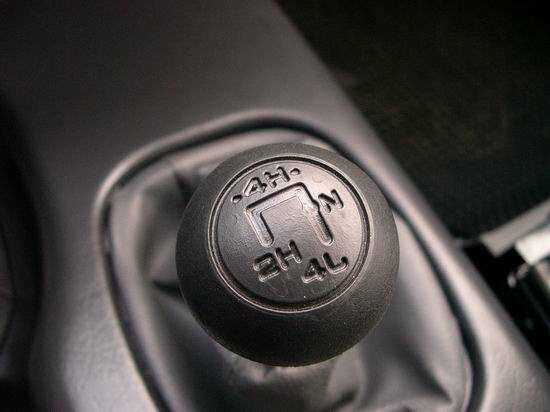

Положения рычага раздатки и их значения

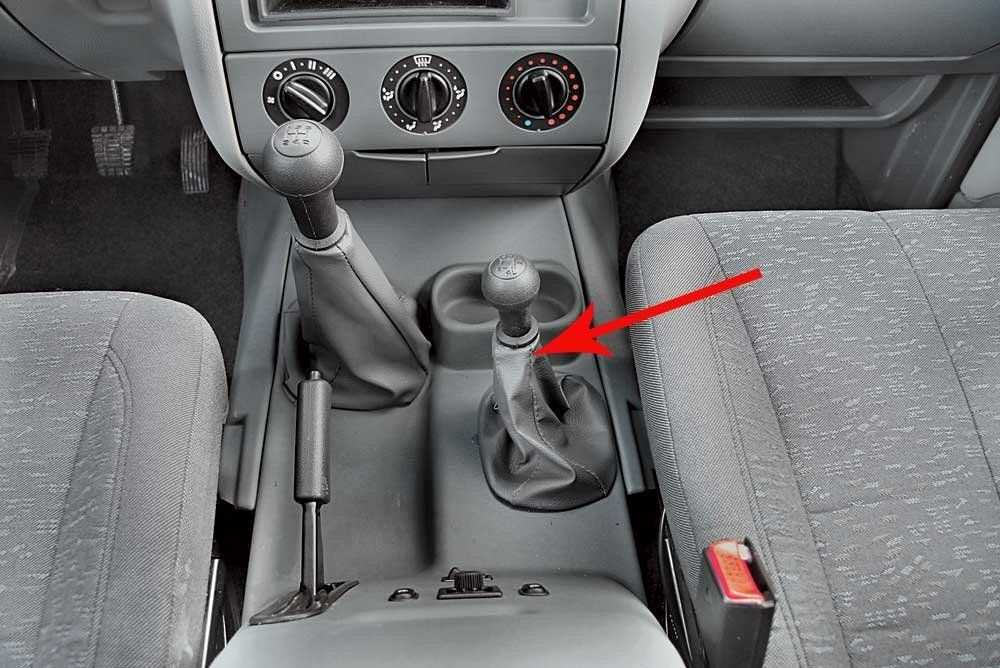

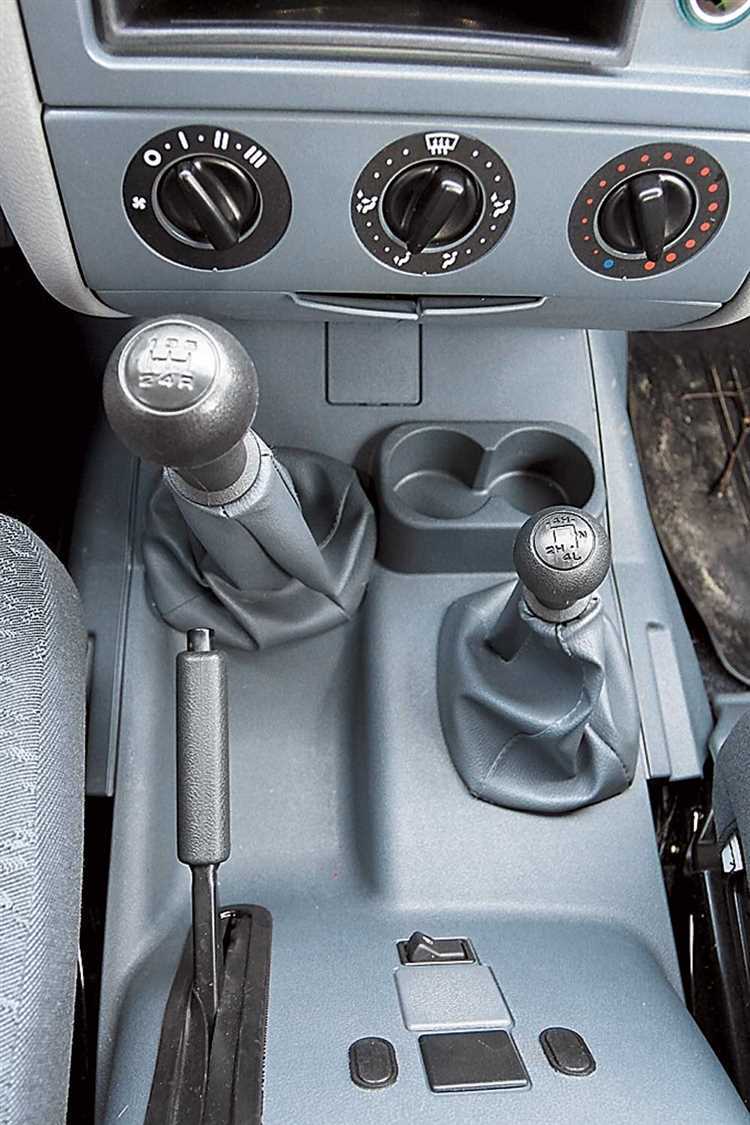

Раздаточный редуктор классического образца управляется при помощи отдельной рукоятки. Рычаг перемещается по траектории в виде буквы П, всего предусмотрено 4 положения рукоятки. Нейтральной считается позиция, при которой рычаг находится в левой нижней точке литеры П.

При использовании редуктора следует учитывать наличие хабов в ступицах передних колес (ставились на заводе до 2007 г., а затем — владельцами самостоятельно). Если на машине присутствуют элементы, то необходимо предварительно активировать привод путем поворота рукояток на ступицах.

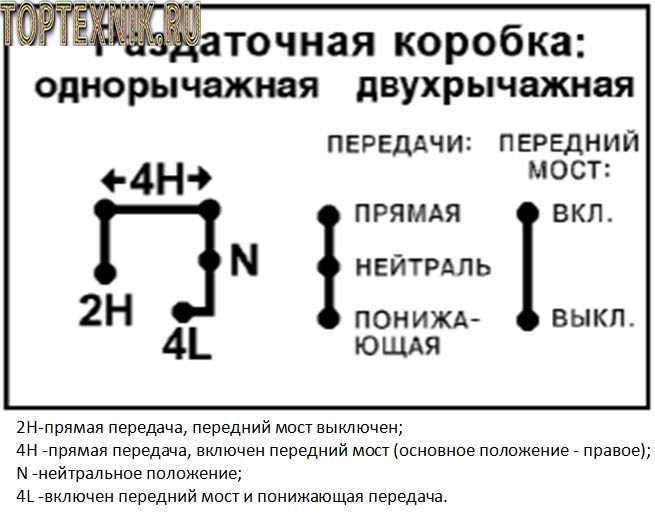

Положения рычага управления редуктором на УАЗ «Патриот»:

1. Чтобы отключить привод на передний мост, следует перевести рукоятку в базовое положение. При этом крутящий момент передается на задние колеса. Данный режим работы предназначен для эксплуатации автомобиля на дорогах с твердым покрытием в летний или зимний период времени. Завод рекомендует использовать режим при повседневной эксплуатации автомобиля Patriot, так как из-за уменьшения нагрузки на двигатель происходит снижение расхода топлива. Одновременно отмечается уменьшение шумности при движении машины.
2. Движение рычага вперед и вправо позволяет включить подачу крутящего момента на передние колеса (в раздаточном редукторе включена прямая передача). Допускается активация режима в движении (скорость до 60 км/ч). При включении привода на стоящей машине возможны затруднения из-за положения шестерней в редукторе, после перемещения машины на 20-30 см вперед привод включается без заедания. Режим используется при движении по мокрому проселку и на засыпанных снегом или обледеневших трассах с твердым покрытием.
3. Движение рычага из позиции 2 вправо и назад до середины хода позволяет включить нейтральное положение в редукторе. При этом карданы останавливаются, машина остается неподвижной (вне зависимости от положения рычага в основной коробке передач).
4. Движение рычага вправо и до упора позволяет включить пониженный ряд в раздаточном редукторе с сохранением передачи крутящего момента на передний и задний мост. Режим применяется при движении в сложных дорожных условиях (например, по снегу глубиной более 400 мм или по грязи, достигающей центра ступиц колес). Пониженная передача используется при движении в горах (в т. ч. с прицепом) или при форсировании болот или ручьев.

Завод-изготовитель запрещает использовать привод на 2 моста при езде по сухой дороге. При движении по закруглениям шоссе или при поворотах внешние колеса проходят большее расстояние по сравнению с внутренними. Для компенсации подобного эффекта используется межосевой дифференциал, который на машинах Патриот не предусмотрен. В результате возрастают механические нагрузки на компоненты трансмиссии, что приводит к разрушению деталей и истиранию беговых дорожек покрышек.

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   • нарушением регулировки и выработкой подшипников дифференциала;
2. неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
3. низким уровнем масла в картере моста.
4. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
5. увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
6. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
7. Понижение уровня масла:
   • потеря сальником переднего моста упругости;
8. износ сальников внутреннего шарнира;
9. плохое закрепление крышки моста.
10. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Передний мост УАЗ Патриот

Схематично передний
мост
Patriot изображен на первой картинке в самом верху статьи. Основной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса кроме вращения, должные еще и поворачиваться. Изначально использовались ШРУСы типа “Вейс”, но от них отказались. Из-за особенностей конструкции, угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа “Бирфильд”, которые обеспечивают поворот на 32 градуса и более долговечные, из-за более равномерной нагрузки на элементы поворотного шарнира.

Похожие новости

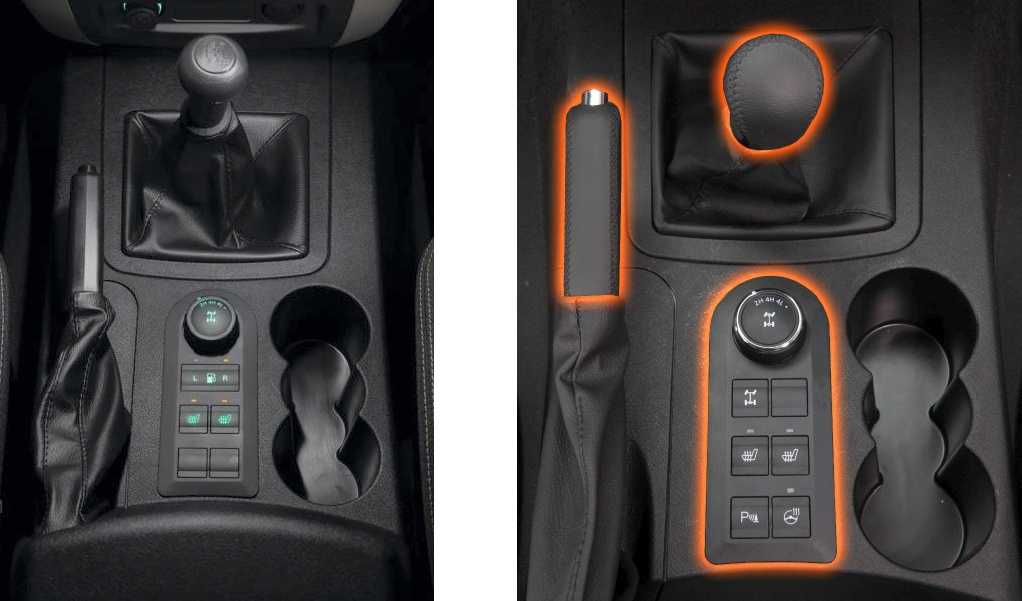

Включение полного привода на УАЗ Патриот

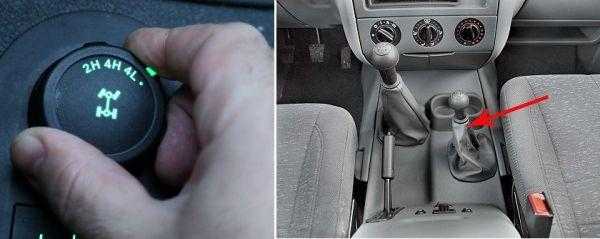

На автомобилях УАЗ, собранных до 2013 г., — стандартная раздаточная коробка. Для изменения режимов работы используется отдельный рычаг, выведенный на тоннель между передними сидениями. Рукоятка позволяет включать или выключать привод на передний мост, а также выбирать прямую или пониженную скорость в редукторе. На рукоятке смонтирована шарообразная накладка, на которой указан алгоритм переключения редуктора.

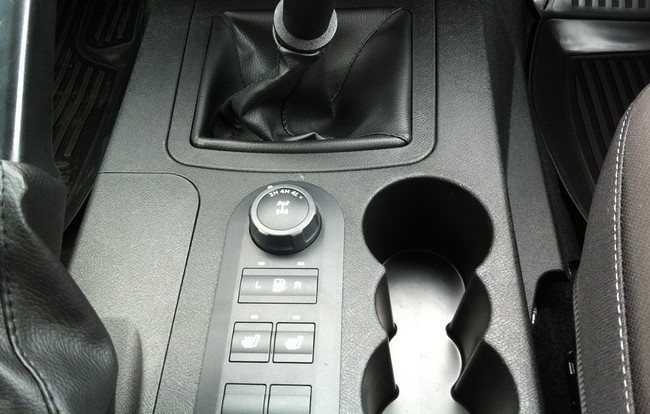

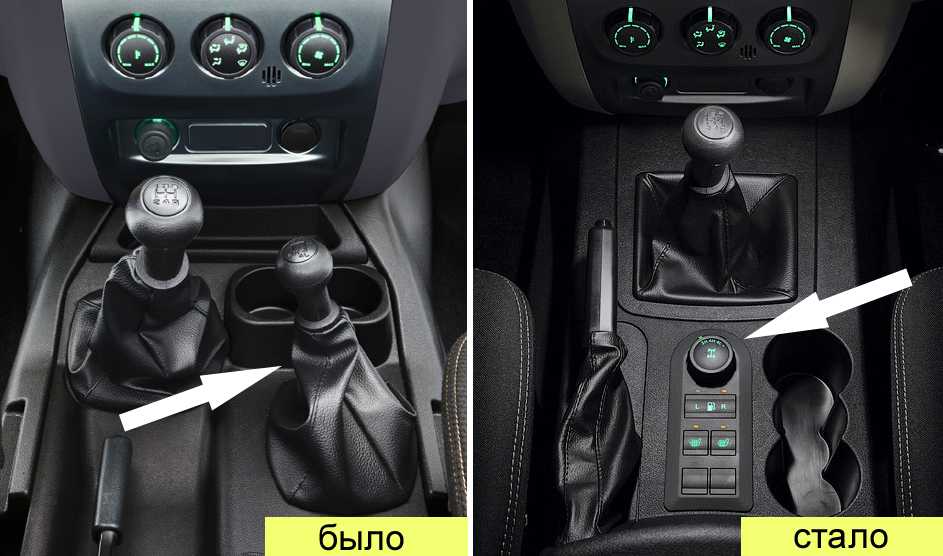

После внедрения раздаточного редуктора Hyundai Dymos (разработан в Южной Корее) для переключения режимов работы трансмиссии используется поворотная шайба, установленная на центральной консоли.

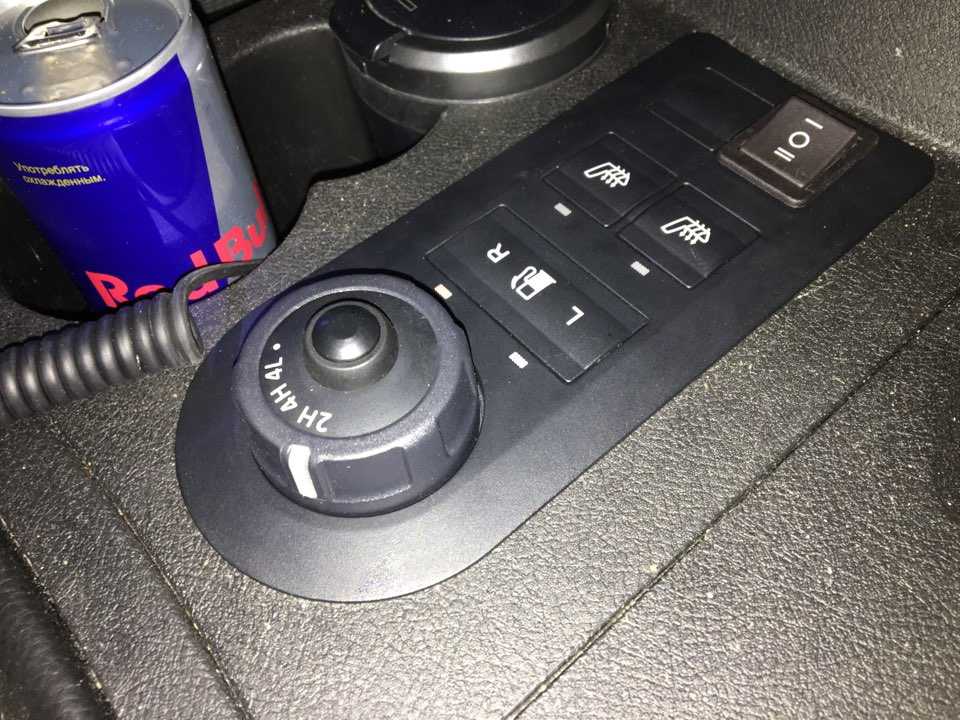

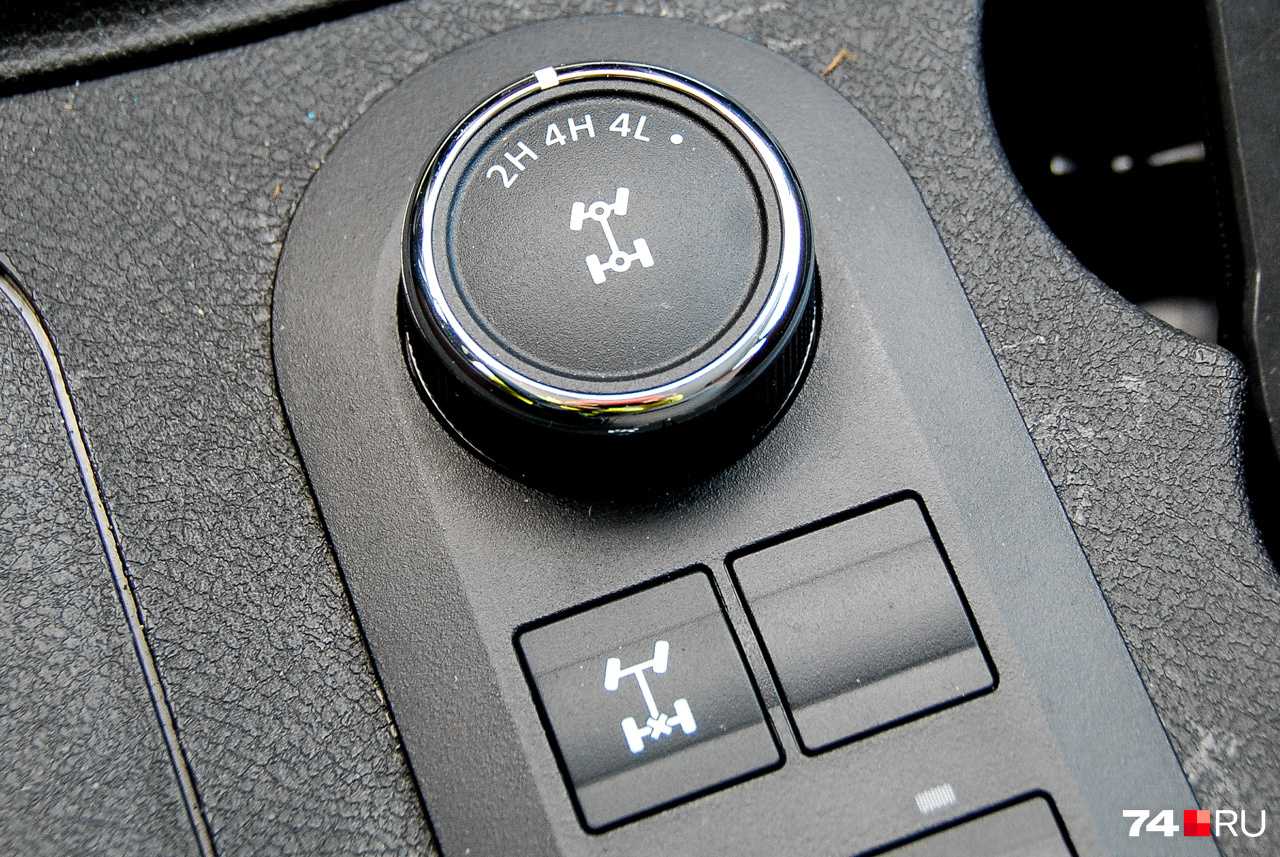

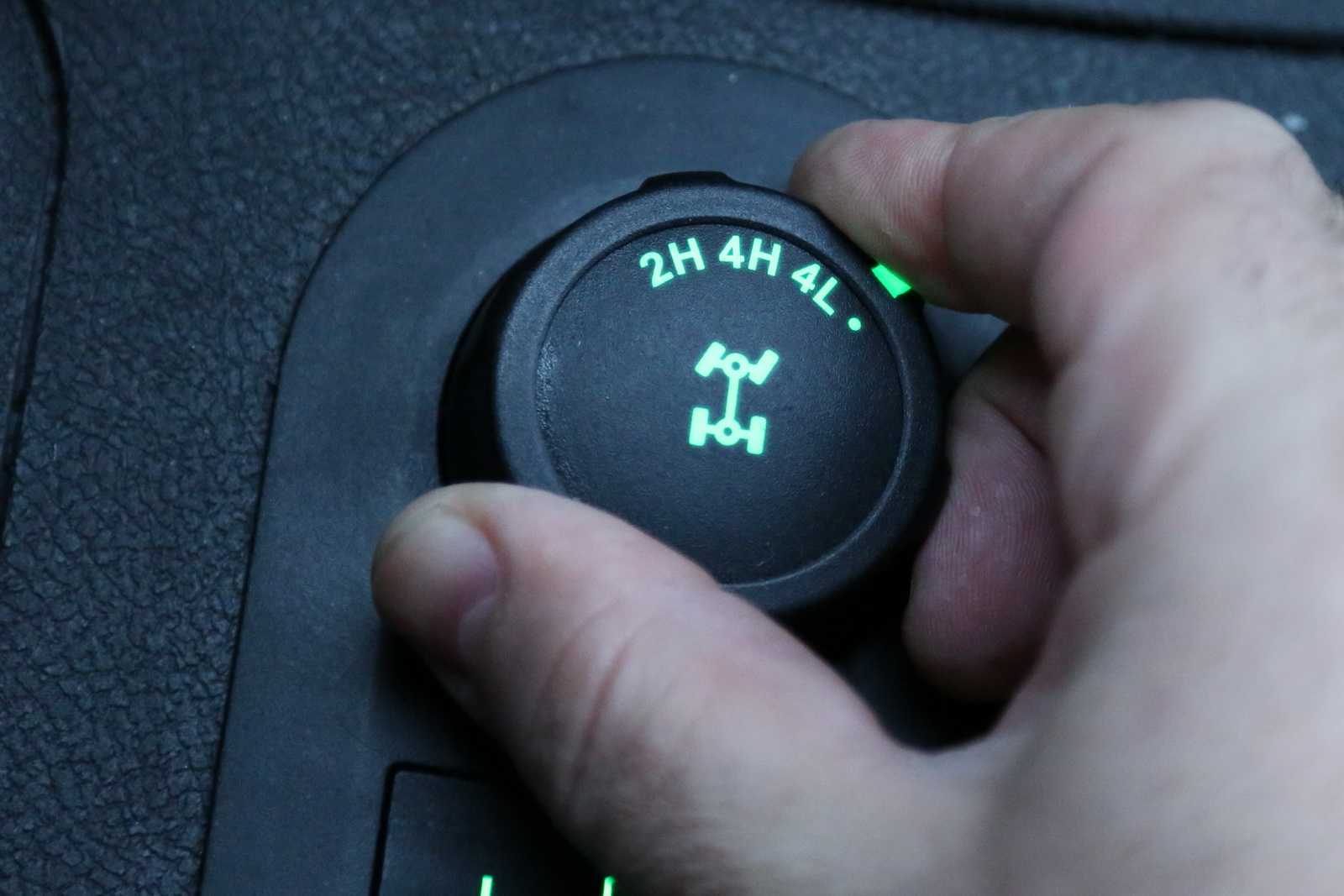

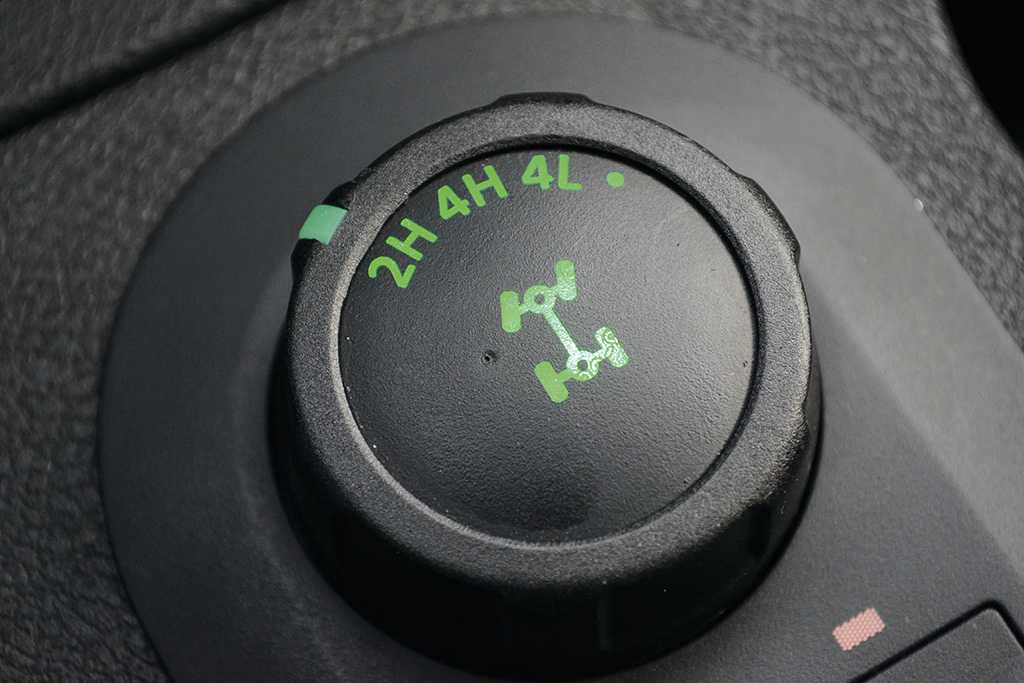

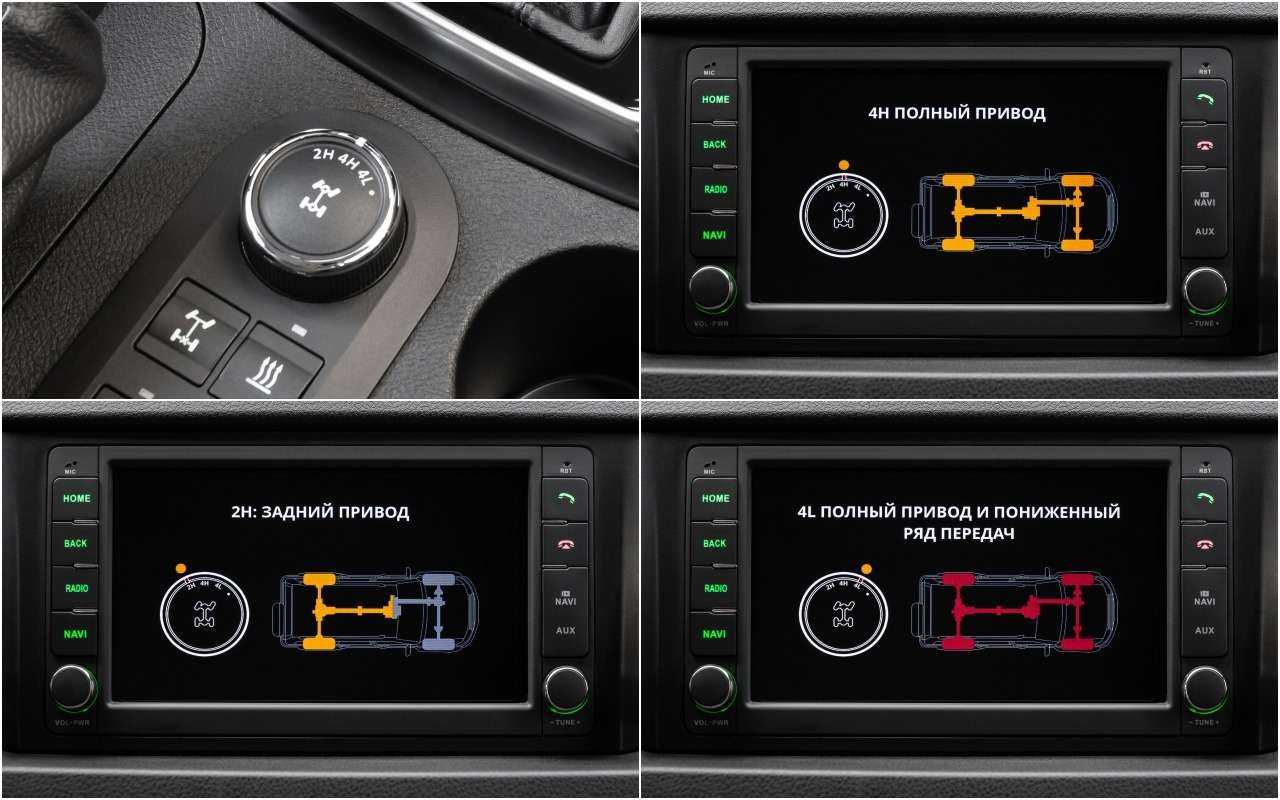

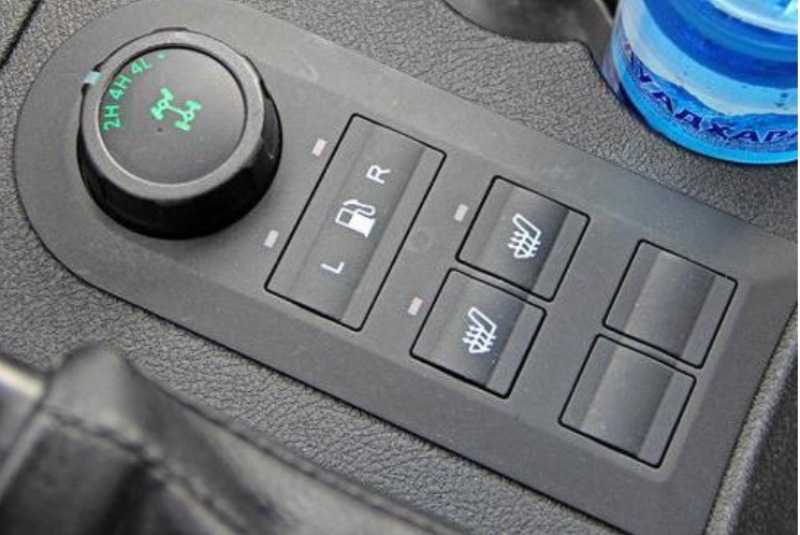

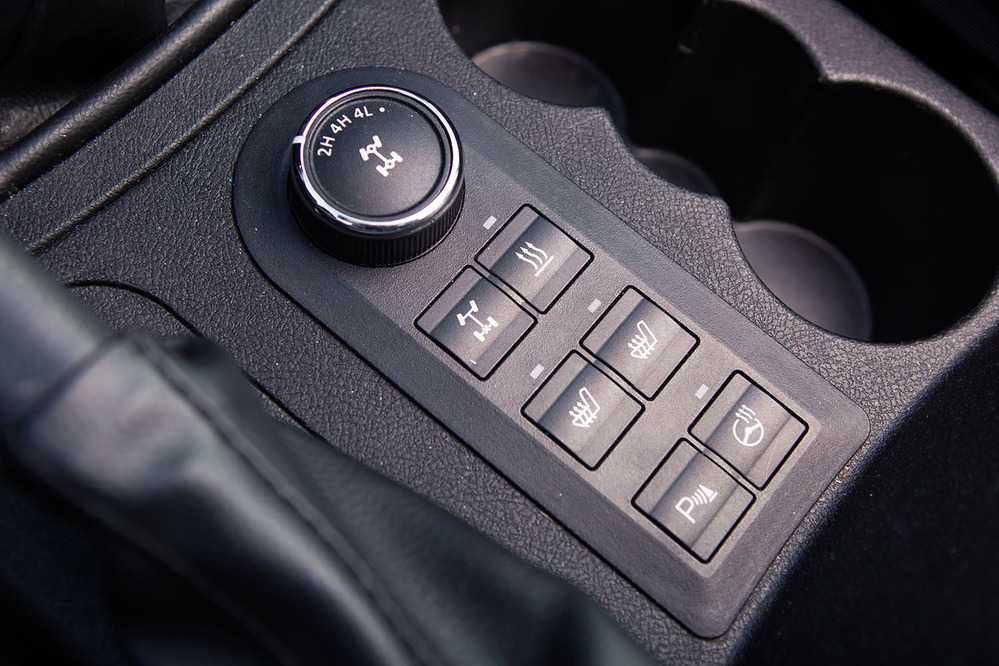

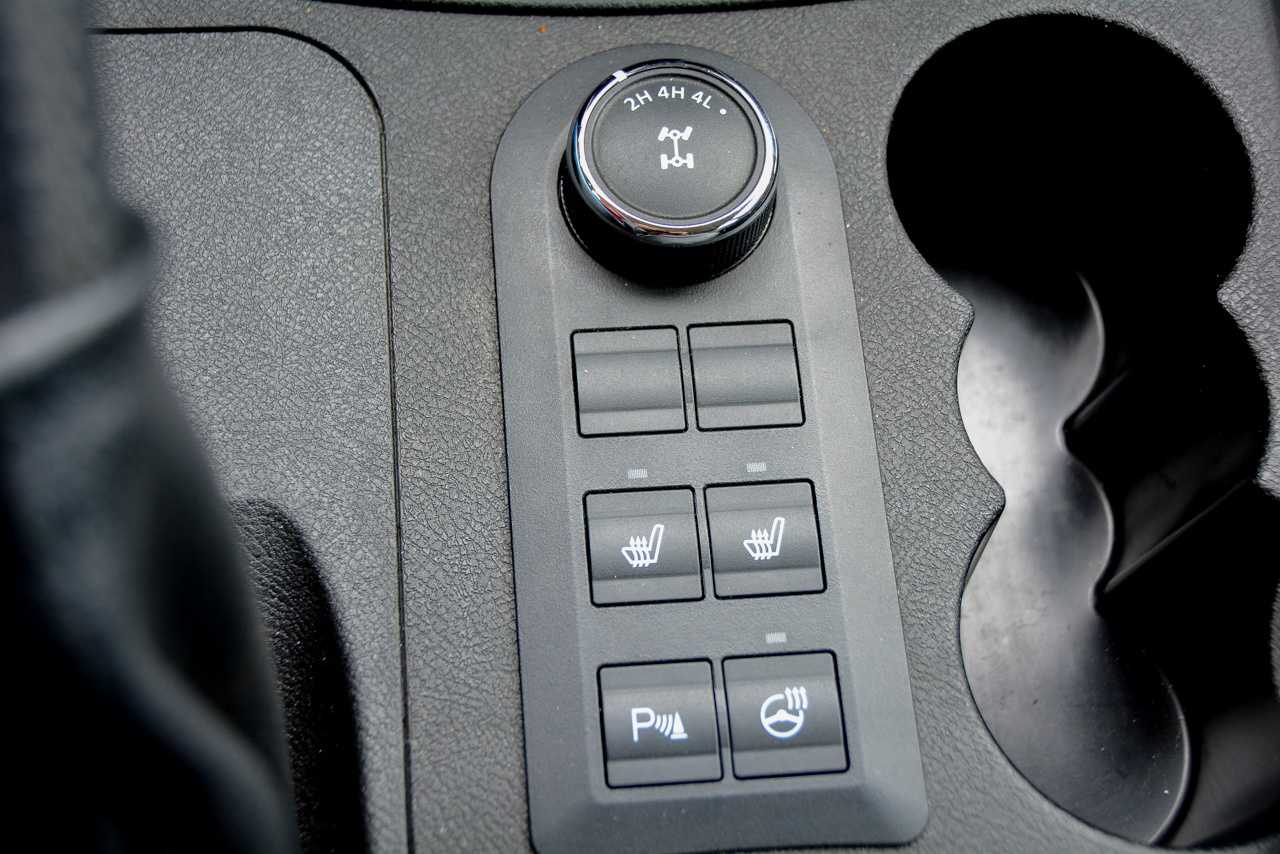

Режимы работы редуктора Dymos:

1. Стандартный 2Н, применяемый при эксплуатации автомобиля на шоссейных или грунтовых дорогах с твердым покрытием (в летний и зимний период).
2. Режим полного привода с прямой передачей 4Н, активируемый при движении по мокрым или скользким грунтовым или асфальтированным дорогам. При включении привода на панели приборов срабатывает контрольный индикатор. Завод рекомендует переключать режим только при движении по прямой. Активация привода на 2 моста при движении по дуге приводит к ударным нагрузкам на агрегаты трансмиссии. Если при повороте шайбы привод на передний мост не включается, то необходимо повысить или понизить скорость, а затем повторить попытку.
3. Пониженный ряд 4L используется при езде в сложных дорожных условиях или при перемещении прицепа по грязи или глубокому снегу (до 400 мм и более). Режим обеспечивает увеличение крутящего момента на колесах, на комбинации приборов горит контрольная лампа. При движении запрещается резко дергать машину двигателем, поскольку цепной механизм не переносит ударных нагрузок и разрушается.

При подключении полного привода редуктор может издавать посторонние звуки, сопровождаемые вибрацией кузова. При эксплуатации автомашины с приводом на передний мост ухудшается управляемость (снижается угол поворота колес), при вращении рулевого колеса возникают вибрации. Применение привода на сухих дорогах приводит к росту расхода топлива и дополнительному шуму, а также негативно влияет на ресурс покрышек и узлов трансмиссии.

Для возврата к режиму привода на задние колеса требуется отпустить педаль газа, а затем нажать на сцепление. Одновременно производится поворот шайбы в позицию 2Н. После того как на дисплее комбинации приборов погаснет индикатор 4Н, педаль сцепления отпускается. Для переключения пониженной передачи на прямую требуется остановить автомобиль, а затем нажать на педаль сцепления, после перевести шайбу из позиции 4L в положение 4Н, дождаться отключения индикатора и отпустить сцепление.

При эксплуатации машин с редуктором Dymos встречается неисправность, связанная с самопроизвольным включением привода на все колеса. Дефект связан с ошибочной коммутацией блока управления агрегатом.

Для восстановления работоспособности потребуется отремонтировать контроллер или заменить деталь вместе с поворотной шайбой. В конструкции редуктора предусмотрена система диагностики: при обнаружении сбоев на комбинации приборов включается индикатор 4WD Check с одновременной активацией указателя режима работы, в котором зафиксирована проблема.

Особенности корейского «Даймоса»

Опытные владельцы внедорожников с установкой новой раздатки сразу же заметят более низкий уровень шума. За счет применения в конструкции многорядной цепи Морзе в салоне стало значительно тише. Саму цепь читатель может увидеть на фото ниже.

На автомобиле «УАЗ Патриот» корейская раздатка не уменьшает клиренс — под ней до земли целых 32 сантиметра, что даже больше, чем над главной передачей. Она не станет тем «бутылочным горлышком», которое ограничивает возможности проходимости.

Многочисленные тест-драйвы показывают, что данному механизму не помешала бы дополнительная защита раздатки. «УАЗ Патриот» штатно такой опции не имеет. Электромотор выступает наружу. А при движении по оврагам, болотам и прочим препятствиям его можно легко повредить.

Что касается технических характеристик, то увеличились габаритные размеры механизма, возрос крутящий момент за счет других передаточных чисел. Это стало причиной необходимости Так, передний был усилен, а задний — укорочен. Также убрали промежуточную опору. Это большой плюс в пользу корейско-китайского механизма. Конструкция более надежная, а вибрации кардана несильные.

Корпус механизма выполнен из алюминия. А внутри него не привычные шестерни, а цепь. За счет применения другой конструкции выросли передаточные числа пониженного ряда на 31 процент. Теперь передаточное число составляет 2,56. Автомобиль может увереннее двигаться по пересеченной местности за счет увеличенного крутящего момента. На механических версиях этого добивались при помощи тюнинга.

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   • нарушением регулировки и выработкой подшипников дифференциала;
   • неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
   • низким уровнем масла в картере моста.
2. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
   • увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
3. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
4. Понижение уровня масла:
   • потеря сальником переднего моста упругости;
   • износ сальников внутреннего шарнира;
   • плохое закрепление крышки моста.
5. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

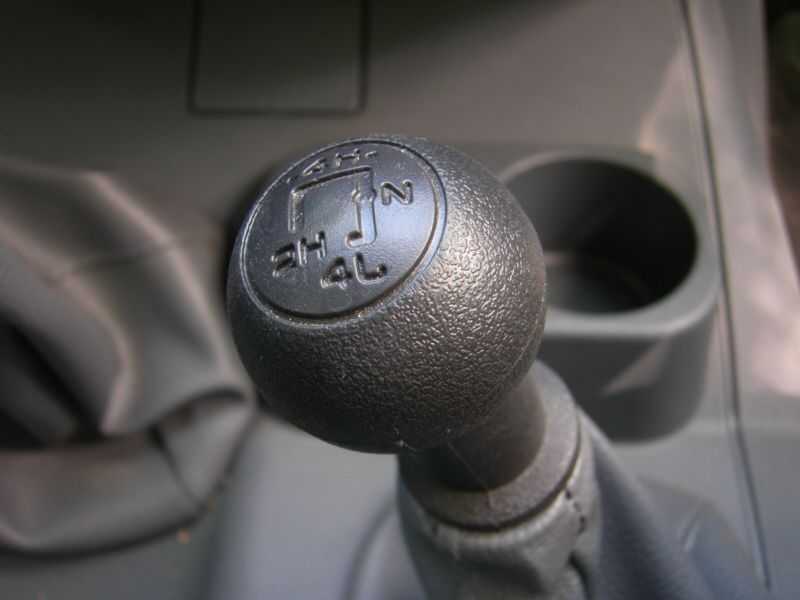

Положения рычага раздатки и их значения

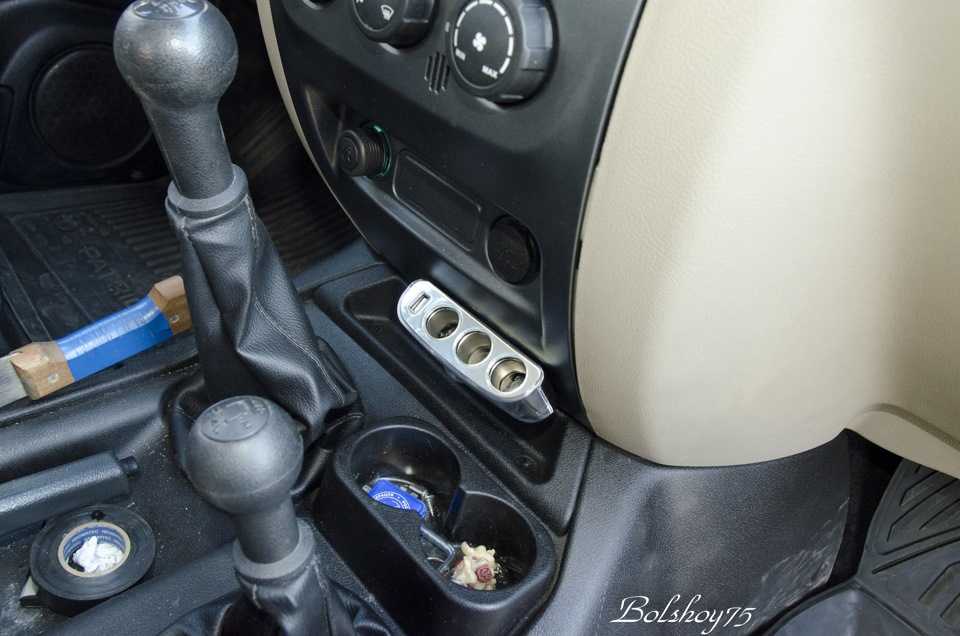

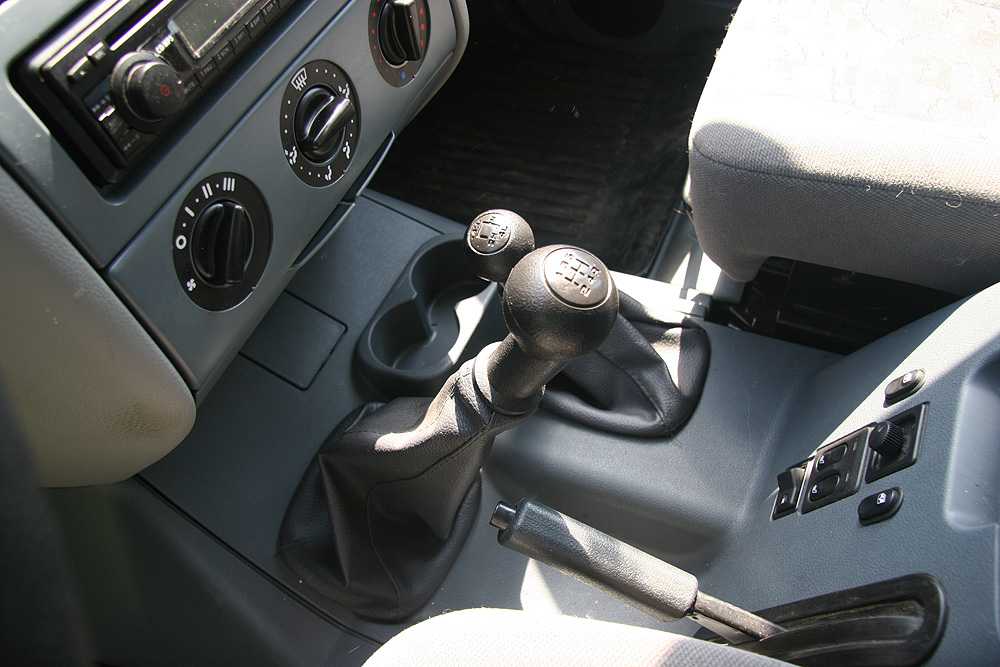

Рычаг располагается, естественно, в салоне в непосредственной близости от основного рычага выбора передач трансмиссии.
Перейдем к рассмотрению положений рычага с пояснениями, и как работает устройство.

1. Рычаг располагается слева сзади. Данная позиция является основной и свидетельствует о деактивированном переднем приводе. Здесь раздаточная коробка не функционирует, а передача момента в полном объеме адресуется задней оси.
2. Рычаг переместился вперед и направо. Такая позиция говорит о подключенном приводе передка. Заметим, что пониженная передача все равно остается неактивной. Данный режим весьма эффективен на скользком покрытии или при преодолении легкого бездорожья.
3. Положение, когда рычаг переведен вправо, а затем назад на половину первоначального хода. Данная позиция характеризуется нейтральным положением раздаточного агрегата, что свидетельствует о неподвижности автомобиля в заданный момент.
4. Рычаг находится в положении, почти соответствующем предыдущему, однако доведен назад до упора. При такой позиции «наблюдатель» понимает, что внедорожник функционирует по полноприводной схеме, причем с активированной пониженной передачей. К таким действиям следует прибегать во время преодоления значительных препятствий на бездорожье или же, если UAZ Patriot «засел» в болоте и необходимо оттуда выбраться. То есть режим эффективен в критических ситуациях и постоянному применению не подлежит, иначе возникает риск нанесения вреда агрегатам системы.

Корпус раздаточной коробки

Картер раздаточной коробки для авто УАЗ 469 отливается из чугуна. В плоскости корпуса находится разъем, перпендикулярный к осям валов. Два трубчатых штифта определяют взаимное расположение корпусных половинок. Обрабатывают картер механическим способом в сборе с крышкой. Из-за этого они по отдельности не взаимозаменяемы.

Сверху на картере есть люк. Он закрыт крышкой. При необходимости сюда устанавливается механизм отбора мощности. Центрируют РК на КПП по двухрядному радиально-упорному подшипнику через промежуточный стакан. Между двумя коробками находятся пластина подвески и герметизирующие прокладки.

Картер РК собирается из двух половинок. Чтобы предотвратить вытекание масла, циркулирующего в полостях раздаточной коробки во время ее работы, между ними устанавливается герметизирующая прокладка. В местах установки валов, которые выходят наружу из корпуса, помещены сальники. Они надежно удерживают смазочные материалы внутри агрегата при движении автомобиля.

Работа раздаточной коробки, шестерен и валов сопряжена с повышенными нагрузками. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масляная субстанция внутри корпуса испаряется, в полостях скапливаются газы.

Во избежание разгерметизации, с целью вывода вредных скоплений из картера наружу, производитель предусмотрел установку сверху на корпусе раздаточной коробки специального дыхательного клапана – сапуна. Это устройство обеспечивает сообщение внутренних полостей картера с атмосферой.

Технология включения

Когда вы едете по нормальной дороге, от вашего автомобиля не требуется многого. Но когда на пути возникает реальное препятствие в виде непролазных болот, грязи и ухабин, к ним нужно быть готовыми, чтобы не загубить машину. Что можно сделать в таком случае? Лучший вариант — включить передний мост.

Для того чтобы в хабах и других деталях не возникало дефектов, подключать это устройство следует при полной остановке машины. Чтобы определить, удалось ли подключение устройства, можно воспользоваться тремя народными способами.

1. Первый такой: тронувшись с места, вам нужно проследить за тем, как ведут себя задние колеса — они должны трудиться без помощи передних.
2. Второй тест заключается в проверке управляемости машины на поворотах: при подключенном переднем приводе автомобиль ведет сильнее, нежели при отключенном.
3. Третий способ проверки еще проще — попросить стороннего наблюдателя посмотреть, крутятся приводы или нет. Если нет, значит, муфты отсоединены, что нам и требовалось.
