Как выбрать предохранитель для видеорегистратора?

Проверка и замена предохранителя в видеорегистраторе

Предохранитель в видеорегистраторе отвечает за защиту устройства от перегрузок и короткого замыкания. Он играет важную роль в обеспечении безопасности работы видеорегистратора и электрической цепи, поэтому необходимо периодически проверять его состояние и при необходимости заменять.

Чтобы проверить предохранитель в видеорегистраторе, следуйте следующим шагам:

1. Отключите видеорегистратор от источника питания и ожидайте некоторое время для полной разрядки.
2. Откройте корпус видеорегистратора. Обычно это делается с помощью отвертки или другого инструмента, вставленного в небольшую щель на корпусе.
3. Найдите предохранитель на плате видеорегистратора. Обычно он представляет собой небольшой стеклянный или керамический цилиндр с металлическими ножками на каждом конце.
4. Внимательно осмотрите предохранитель на наличие признаков повреждения, таких как черный пятна, трещины, плавление металла и т. д.
5. Если предохранитель выглядит поврежденным, то он нуждается в замене. Предохранитель имеет определенные характеристики, такие как ток и напряжение, поэтому для замены нужно приобрести аналогичный предохранитель.
6. С помощью пинцета аккуратно снимите поврежденный предохранитель и установите новый на его место. Убедитесь, что предохранитель правильно установлен и надежно закреплен в патрубке.
7. Закройте корпус видеорегистратора и подключите его обратно к источнику питания.
8. Проверьте работу видеорегистратора, убедившись, что он включается и работает без проблем.

При замене предохранителя необходимо следовать указаниям производителя и использовать только рекомендованные предохранители, чтобы не нарушить работу видеорегистратора и не повредить электронные компоненты устройства.

Проверка и замена предохранителя являются важными процедурами для обеспечения бесперебойной работы видеорегистратора и его долговечности.

Примечание: перед проведением любых работ с электроустановкой рекомендуется обратиться к специалистам или ознакомиться с инструкцией по эксплуатации устройства.

Понятие номинала

Чтобы изучить все существующие виды предохранителей, используемых для авто, недостаточно знать про конструкцию и материал. Здесь большое значение играют номиналы, то есть размеры силы тока, который элемент способен через себя пропустить. При выборе предохранителей для авто, которые нужны в качестве замены сгоревшим, всегда и обязательно необходимо смотреть на эту характеристику. Дело всё в том, что на различные электролинии в транспортном средстве подключается разное количество электрозависимого оборудования. У каждого энергопотребителя есть своя определённая мощность. Вполне логично и закономерно, что для цепи питания головной оптики нужна пропускная способность значительно выше, чем в случае с цепью для питания подсветки салона. Это означает, что предохранитель фар обязан иметь большую мощность, чем защитный элемент для салонной подсветки. Номинал, означающий силу тока, способную проходить через предохранитель, измеряют в Амперах. Номинал во многом зависит от того, какой тип предохранителя используется. Флажковые значительно разнообразнее в этом компоненте, и представлены с разными номинальными значениями. А уже достаточно устаревшие пальчиковые конструкции имеют всего 2 вида номиналов. Это 16 и 8 Ампер.

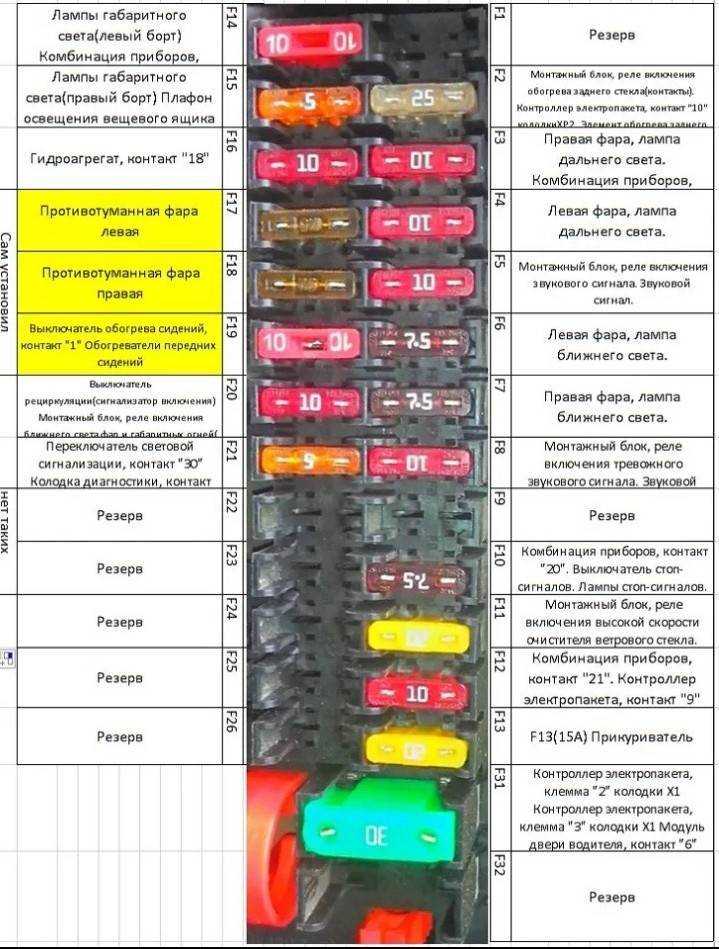

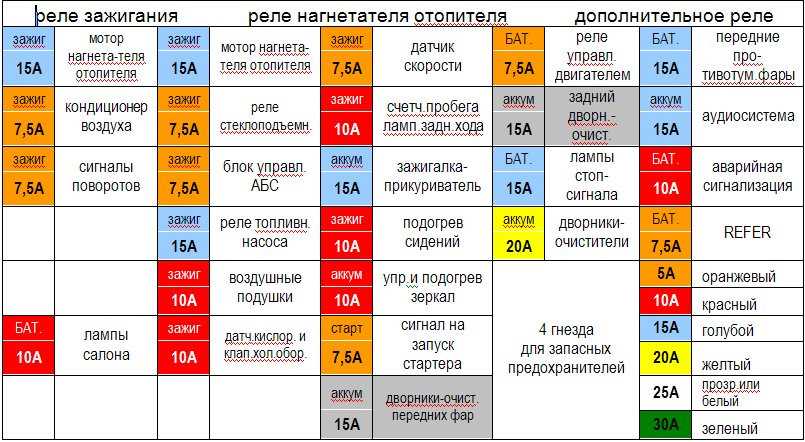

Зависимость цвета от номинала

Опытные автомобилисты могут просто по цвету флажкового предохранителя точно сказать, какой номинал у того или иного предохранителя. Не лишним будет изучить все виды номиналов и типы их цветового обозначения. Представленные разновидности защитных элементов стандартизированы, а потому применяются на всех современных автомобилях. То есть автомобильные предохранители разных марок и моделей всё равно примерно имеют одинаковые цветовые оформления в зависимости от значения номинала. Могут отличаться по оттенкам. Предлагаем вам также ознакомиться с этой характеристикой и узнать, при каком цвете какое номинальное значение силы тока будет у защитного компонента.

• предохранители на 1 Ампер всего окрашиваются чёрным цветом;
• если цвет серый, то сила тока, проходящего через элемент, будет 2 А;
• фиолетовым окрашивают девайсы с номиналом 3 А;
• 5 А определяются по коричнево-жёлтому цвету;
• чисто коричневый цвет соответствует 7,5 А;
• если видите флажок красного цвета, это 10 Ампер;
• для 15 А используют голубую краску;
• все жёлтые предохранители идут на 20 А;
• 25-амперные предохранители делают белыми;
• зелёные элементы означают, что номинал здесь 30 А;
• оранжевые флажки предусматривают 40 А;
• синим цветом идентифицируют предохранители на 60 А;
• светло-коричневые элементы означают 70 А;
• 80 А можно узнать по светло-жёлтому цвету;
• все сиреневые устройства идут на 100 А.

Важно учитывать, что оттенки девайсов могут несколько отличаться. Потому лучше предварительно заглянуть в руководство по эксплуатации конкретно вашего автомобиля, а также внимательно изучить информацию на крышке предохранительного блока и цифровые обозначения на самих предохранителях. Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности

Все эти параметры просчитывают ещё на этапе производства. Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты

Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности. Все эти параметры просчитывают ещё на этапе производства. Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты.

Как правильно выбрать предохранитель?

Каждый из нас примерно понимает, зачем нужен предохранитель и как его выбрать. Мы все когда-либо были рассержены или разочарованы перегоревшим предохранителем. Иногда нам хотелось бы, чтобы в наших цепях не было такого компонента. С появлением в 1800-х годах электрического распределения плавкие вставки стали важным средством предотвращения пожаров. Электронные системы нуждаются в них по той же причине, плюс плавкие вставки защищают дорогостоящие компоненты электрических систем. Электронные системы имеют те же проблемы с огнем, что и электрические.

Какой-то мастер придумал фразу: «Транзистор за двадцать долларов всегда сгорит, чтобы защитить предохранитель за десять центов». Предохранитель не предназначен для защиты транзистора. Он был бы еще менее подходящим для защиты лазерного диода, так как плавкие вставки разрушаются с помощью нескольких наносекунд перегрузки по току.

Предохранители идеально подходят для защиты проводов и дорожек печатных плат от расплавления и возгорания. Это может произойти, когда возникают контакты между проводами из-за поврежденной изоляции или магнитного провода, который закорочен из-за вибрации и сокращений под действием переменного магнитного поля. Другая распространенная неисправность связана с электролитическими и танталовыми конденсаторами, которые могут выйти из строя при коротком замыкании.

Вместо того, чтобы рассчитывать на плавкую вставку для защиты электронных компонентов вашего изделия, вы можете питать разрабатываемую вами цепь от лабораторного источника питания и устанавливать ограничение на выходной ток. Вы можете установить ток источника питания меньше того, который расплавил бы провода или разрушил p-n переходы внутри транзистора или интегральной микросхемы IC. Тогда ваша испытательная схема просто нагреется (в случае неправильной сборки или ошибки в расчетах), а не взорвется. После того, как все заработало, вы можете добавить предохранитель.

Конструктивные признаки предохранителей

рисунок 4.

По конструктивным признакам предохранители на напряжение до 1000 В подразделяются на две группы:

1. с наполнителем (насыпные) разборные (ПН-2, рис. 4.) и неразборные (НПН-2, рис. 4, а);

2. без наполнителя разборные (ПР-1, ПР-2, рис. 4, б);

Рисунок 4. Плавкие предохранители: а – НПН-2; б – ПР-2

По материалу изготовления плавкой вставки предохранители различают:

1. с большой тепловой инерцией (свинец и его сплавы), выдерживающие значительные кратковременные перегрузки по току;

2. с малой тепловой инерцией (серебро, цинк, медь, алюминий).

    Селективность защиты плавкими предохранителями магистральной линии электроснабжения  с ответвлениями достигается последовательным возрастанием номинального тока установленных плавких вставок на отдельных участках линии электроснабжения по мере приближения к пункту питания электрической сети.

    Чтобы правильно обеспечить селективность защиты при возможных отклонениях параметров вставок, допущенных при их изготовлении, а также при различных условиях работы предохранителя, необходимо подбирать соответственно значения номинальных токов плавких вставок предохранителей на двух смежных участках линии. При этом селективность обеспечивается, если ток предохранителя на следующей ступени больше на две ступени предохранителя предыдущей ступени.

Достоинства предохранителей:

Простота устройства и малая стоимость.

Недостатки предохранителей:

Невозможность защиты цепи от перегрузки;

Разброс защитных характеристик;

Неточность калибровки номинальных токов вставки при изготовлении;

При коротком замыкании (КЗ) в трехфазной линии возможно перегорание только одного предохранителя;

После срабатывания требуется замена предохранителя или плавкой вставки.

Таблица 2 Номинальные токи последовательно включенных плавких вставок предохранителей ПН2, обеспечивающих надежную селективность

Номинальный ток меньшей плавкой вставки Iо, а	Номинальный ток большей плавкой вставки Iг, а, при отношении Iк/Io
10	20	50	100 и более
30	40	50	80	120
40	50	60	100	120
50	60	80	120	120
60	80	100	120	120
80	100	120	120	150
100	120	120	150	150
120	150	150	250	250
150	200	200	250	250
200	250	250	300	300
250	300	300	400	более 600
300	400	400	более 600	–
400	500	более 600	–	–

Таблица 3. рекомендуемые значения номинальных токов плавких предохранителей для защиты силовых трансформаторов 6/0,4 и 10/0,4кВ.

Sт.ном. защищаемого тр-ра, кВА	Iном, А
трансформатора на стороне	предохранителя на стороне
0,4кВ	6кВ	10кВ	0,4кВ	6кВ	10кВ
25	36	2,4	1,44	40	8	5
40	58	3,83	2,3	60	10	8
63	91	6,05	3,64	100	16	10
100	145	9,6	5,8	150	20	16
160	231	15,4	9,25	250	31,5	20
250	360	24	14,4	400	50	40 (31,5)
400	580	38,3	23,1	600	80	50
630	910	60,5	36,4	1000	160	80

Рубрика: Защита электроустановок. Защитные средства в электроустановках

Оценка скорости срабатывания предохранителя

После того, как вы выбрали комплект предохранителей, возможно, в связи с этими усилиями вам следует удостоверится, что скорость срабатывания плавкой вставки соответствует требованиям вашего приложения. Быстродействующий предохранитель сгорит быстро, прежде чем провода или дорожки печатной платы успеют нагреться. Тем не менее, быстрое перегорание может стать причиной неприятного сбоя из-за кратковременной перегрузки.

Лампы накаливания, ёмкостная нагрузка, а также линейные и импульсные источники питания имеют большой импульс тока при включении. Задача немного усложняется в отношении нагрузок, питаемых от сети переменного тока, так как при включении бросок переменного тока может быть менее серьезным, если момент включения совпадет с моментом перехода напряжения через нуль. Вы должны также учитывать условие, когда вы подключаете питание в момент амплитудного значения напряжения. Это создаст хоть и короткий, но значительный импульс тока, который может сжечь плавкую вставку.

Как подобрать силовую проводку

Силовой кабель должен соответствовать системе которую он питает. Если кабель не достаточно толстый, будут большие потери в нем, то есть «просады», как сейчас принято называть это явление. Оно связано с тем, что кабель имеет хоть и исчезающе малое, но все же сопротивление.

Оно действительно очень мало, порядка 0.3 — 0.8 Ома на км длины кабеля. Но все же оно есть и при больших токах на линии потери могут быть заметными.

Подбор сечения кабеля

Для того, чтобы подобрать кабель нужного сечения не нужно ничего рассчитывать. Можно конечно задаться потребляемым током, допустимым просадом, например ток в системе 100А и просад не более 0.5 В, и посчитать нужное сечение кабеля, с учетом длины линии. Делать это не обязательно. Есть старое эмпирическое правило по подбору сечения силового кабеля, которое для простоты называют «пять ампер на квадрат»:

Оно основано на том, что длина линии от источника до потребителей (до усилителей) не превышает 5м. Это 99% всех случаев. Что означает это правило? Это норма на плотность тока

При плотности тока пять ампер на квадратный миллиметр, потери на кабеле длиной до 5 метров будут не более 0.5В Именно не более 0.5, это важно, при максимальном, а не рабочем, токе

Как пользоваться этим правилом? Берете усилитель и смотрите какой у него номинал предохранителя. Если их несколько, считайте общий номинал. Если у вас несколько усилителей и вы будете питать их одним кабелем, складываем номиналы их предов. Принимаем полученный результат за максимальный потребляемый ток. Реальный рабочий будет заметно меньше. Делим максимальный ток на 5 и получаем нужное сечение кабеля(«5А на 1кв мм).

Далее берем следующее большее стандартное сечение кабеля.Пример. Имеем усилитель Oris TA-150.4 На нем установлен предохранитель номиналом 100А. Обычно производитель закладывает запас 10-20% при подборе предохранителя. Принимает максимальный ток за 100А. Делим 100 на 5, получаем 20 квадратов. Для питания такого усилителя понадобится кабель сечением не менее 20 кв мм. Выбираем следующее стандартное сечение кабеля — 25 кв мм. Все. Для питания усилителя Oris TA-150.

4 необходим и достаточен кабель сечением 25 квадратных миллиметров. Можно применить кабель большего на один размер сечения, хуже не будет. Будет ли лучше? Практика показывает, что ,если брать кабель на два и более размера больше, лучше точно не будет. Потери на кабеле и так стремятся к нулю.

Пользуйтесь правилом «пять ампер на квадрат», подбирайте необходимое сечение кабеля или на размер больше. Покупать более толстый кабель будет не целесообразно.

Просад живет не только на кабеле. А, например, еще и на предохранителе.

Подбор предохранителя

Предохранитель на силовой линии должен быть обязательно и должен быть установлен не далеко от источника питания. В аварийной ситуации он должен защитить источник питания от короткого замыкания

Не важно что произошло, перетерся кабель и замкнулся на массу, или сгорел усилитель и его как-то закоротило. Предохранитель должен сработать, чтобы не загорелась проводка

Принцип работы плавкого предохранителя прост и основан на законе Ома для полной цепи.

Все это просады в своем роде, но падение напряжения на усилителе мы так не называем. Величина падения напряжения зависит на прямую от сопротивления элемента системы и всегда во много раз меньше чем падение напряжения на главном звене — усилителе. Пока все хорошо, потери на кабеле и предохранителе не значительные, все работает. Теперь представим что произошло некоторое ЧП. Проводку закоротило.

Из всех элементов системы, подключенных к источнику питания (аккумулятору), остается только силовой кабель и предохранитель (усилитель выпал из системы). И вся его энергия будет рассеиваться именно на кабеле и на преде. Кто из них сгорит раньше, провод или пред? Чтобы сгорел предохранитель, нужно чтобы просад на нем был на много больше. Тогда он стабильно сработает. Поэтому предохранитель должен быть подобран строго по кабелю.

Не по потребляемому току, а именно по сечению кабеля.

Номинал предохранителя подбирается так же по правилу «пять ампер на квадрат». Только в обратную сторону. Допустим вам надо подобрать предохранитель для кабеля сечением 25 квадратов, который питает тот же усилитель Oris TA-150.4 Умножаем 25 на 5, получаем нужный номинал в 125А. Следующий больший по номиналу 150А.

Если силовая проводка подобрана согласно описанному правилу, система работает стабильно, с хорошим запасом и в случае коротыша предохранитель срабатывает четко. Потери на кабеле и предохранителе очень малы. Исключать предохранитель не стоит. Так иногда делают на соревнованиях, чтобы уменьшить просад. Но на повседнев это нам совсем не нужно.

Расчёт проводников для плавких предохранителей

Ток плавления проводника для применения в плавкой вставке (предохранителе) можно рассчитать по формулам:

где:d
– диаметр проводника, мм;k

где:m
– коэффициент, зависящий от материала проводника согласно таблице.

Формула (1) применяется для малых токов (тонкие проводники d=(0,02 – 0,2) мм), а формула (2) для больших токов (толстые проводники). Таблица коэффициентов.

Диаметр проводника для использования в плавком предохранителе рассчитывается по формулам: Для малых токов (тонкие проводники диаметром от 0,02 до 0,2 мм):

Для больших токов (толстые проводники):

Количество теплоты выделяемое на плавкой вставке рассчитывается по формуле:

где:I
– ток, текущий через проводник;R
– сопротивление проводника;t
– время нахождения плавкой вставки под током I
.

Сопротивление плавкой вставки рассчитывается по формуле:

где:p

– удельное сопротивление материала проводника ;l
– длина проводника;s
– площадь сечения проводника.

Для упрощения расчетов сопротивление принимается постоянным. Рост сопротивления плавкой вставки вследствие повышения температуры не учитываем.

Зная количество теплоты, необходимое для расплавления плавкой вставки, можно рассчитать время расплавления по формуле:

где:W
– количество теплоты, необходимое для расплавления плавкой вставки;I
– ток плавления;R
– сопротивление плавкой вставки.

Ни одна электрическая сеть не может гарантировать своим потребителям постоянное напряжение. Причем скачок напряжения может случиться в любой момент, и предугадать его заранее, выключив из сети всю аппаратуру, просто невозможно. Именно поэтому одним из важных элементов электропроводки и бытовых приборов является предохранитель из медной проволоки или плавкая вставка, защищающая оборудование от короткого замыкания.

С принципом действия таких предохранителей раньше сталкивались практически все жители нашей страны, так как именно они служили защитным элементом бытовой электропроводки в квартирах и домах. Ими оснащались те самые пробки, которые при непосильной нагрузке на сеть отключали электропитание. В большинстве случаев это происходило именно из-за того, что в предохранителе перегорала медная проволока. Сегодня такое оборудование встречается крайне редко — разве что в старых деревенских домах. Вместо них используются более современные приборы — автоматические выключатели многоразового использования. Они срабатывают на недопустимое превышение напряжения в сети. После того, как опасность короткого замыкания исчезнет, выключатель можно снова включить.

Что касается бытовых приборов, то в большинстве из них и сегодня имеются предохранители из медной проволоки, и надо сказать, что более надежного способа защитить прибор от непосильного для него напряжения пока не существует. Кроме того, плавкие вставки используются в автомобилях и являются на сегодняшний день самым надежным (и самым, кстати, дешевым) средством защиты электрической части авто от выхода из строя вследствие короткого замыкания.

Возможно, вам также будет интересно

MOSFET ключи Philips Semiconductors, произведенные по технологии TrenchMOS, представляют собой матрицу из нескольких тысяч полевых транзисторов с изолированным затвором, размещенных на одном кристалле, каналы которых соединены параллельно. Так как элементы матрицы идентичны, ток, а значит и выделяемая тепловая энергия, равномерно распределяются по всему кристаллу. Параллельное соединение позволяет значительно уменьшить сопротивление открытого канала. Кроме того, такая

Д.Дж. Вильямс, Г.Дж. Траверс (D.J. Williams, G.J. Traverse) Перевод: Юрий Болотовский Георгий Таназлы Описание специфических особенностей метода индукционного нагрева и его возможных альтернативных реализаций позволит читателям провести более точный выбор оборудования для нагрева проволоки. В статье приведены примеры и расчеты. Нагрев проволоки в процессе производства Многочисленные технологические процессы, применяемые при производстве проволоки, связаны с нагревом.

Как известно, все преобразователи переменного напряжения в переменное (в том числе их частный случай — преобразователи частоты) можно разделить на схемы с промежуточным звеном постоянного тока и непосредственные преобразователи .
В статье рассмотрены основные схемы однофазных непосредственных ШИМ-преобразователей переменного напряжения с принудительной коммутацией (регуляторов действующего значения переменного напряжения) . По сравнению с регуляторами переменного тока с фазовым управлением на тиристорах (с естественной коммутацией) ШИМ-преобразователи переменного напряжения имеют важные преимущества: квазисинусоидальную форму тока, больший коэффициент мощности, лучшие динамические характеристики и меньшие габариты входных и выходных фильтров и всего устройства в целом. Кроме того, они обеспечивают высокую надежность, безопасную коммутацию транзисторов и высокий КПД. Также на базе непосредственных ШИМ-преобразователей переменного напряжения можно строить сетевые кондиционеры, дополнив схему трансформатором для последовательной компенсации напряжения.

Можно ли заменить предохранитель 10 на предохранитель 15?

Вопрос о замене предохранителя важен для тех, кто сталкивается с проблемами с электрическим оборудованием или цепями в автомобиле. Предохранитель выполняет важную функцию защиты цепей от перегрузки, когда ток превышает допустимое значение. Он представляет собой небольшой самовосстанавливающийся элемент, который «сгорает», чтобы прервать электрическую цепь и предотвратить непредвиденные последствия.

Однако, перед заменой предохранителя, необходимо учесть его параметры. Предохранители имеют определенную номинальную величину — 10, 15, 20 ампер и т. д. — которая указывает на максимальный ток, который они могут выдержать до автоматического выключения.

Замена предохранителя 10 на предохранитель 15 может быть допустимой в некоторых случаях, если у вас возникла ситуация, когда текущий предохранитель часто перегорает из-за временных перегрузок. Однако, это возможно только при условии, что сама цепь и оборудование, которое она защищает, способны выдержать больший ток. Если вы замените предохранитель на более высокий ампераж без соответствующей подготовки, это может привести к повреждению оборудования или возникновению пожара.

Если у вас возникли проблемы с предохранителем или цепью, рекомендуется обратиться к квалифицированному электрику или автомеханику, чтобы они провели диагностику и дали рекомендации по замене предохранителя. Они смогут определить, какой именно предохранитель следует установить, чтобы обеспечить безопасную работу электрической цепи.

Параметр	Предохранитель 10	Предохранитель 15
Номинальный ток	10 ампер	15 ампер
Предназначение	Защита от перегрузок до 10 ампер	Защита от перегрузок до 15 ампер

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

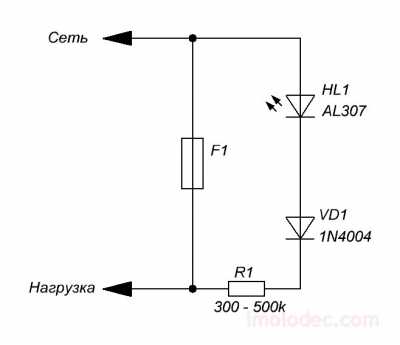

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

В параллель к контактам предохранителя, через токоограничивающий резистор R1 и диод VD1, для защиты от обратного напряжения, подключается светодиод HL1. Диод VD1 должен быть подобран из расчета обратного напряжения, превышающего сетевое. Для сети 220 В обратное напряжение для диода VD1 должно быть не менее 300 В, таким требованиям отвечает например диод 1N4004 или отечественный КД109Б.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив  (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Как рассчитать диаметр провода для предохранителя?

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры.

Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами.

Номинальный ток определяется сечением проволоки внутри предохранителя.

Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Общие понятия, знакомство с предохранителями трубчатой конструкции

Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.

На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему — номинальный ток, например 100 mA.

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

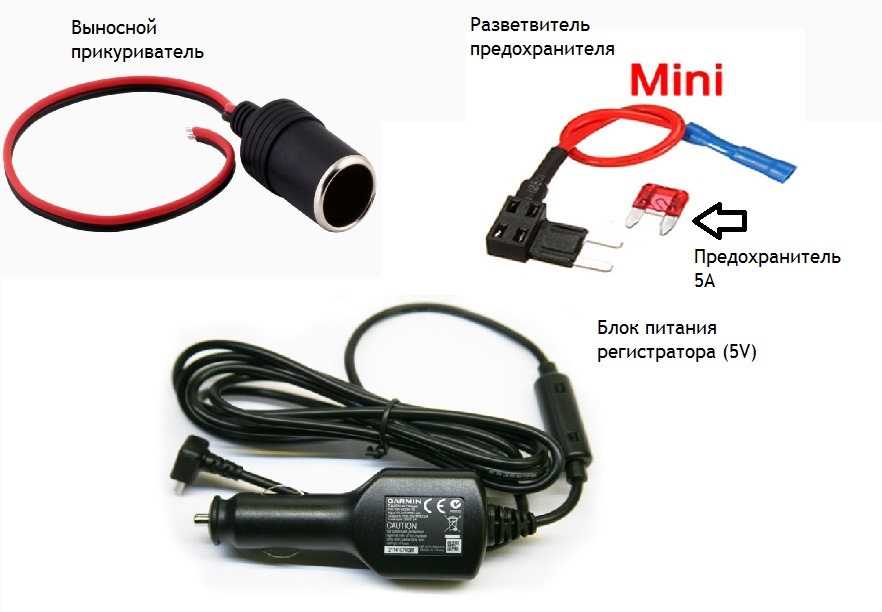

Порядок установки предохранителя в видеорегистратор

Шаг 1: Подготовьте все необходимые инструменты и материалы для установки предохранителя в видеорегистратор. Вам понадобятся:

1. Видеорегистратор;
2. Предохранитель подходящего типа и номинала;
3. Отвертка;
4. Переходник, если необходимо.

Шаг 2: Отключите питание видеорегистратора и выньте его из крепления, чтобы получить доступ к задней панели.

Шаг 3: Определите место установки предохранителя. Обычно это отделение или слот на задней панели видеорегистратора, рядом с разъемом питания.

Шаг 4: С помощью отвертки аккуратно откройте крышку отделения предохранителя и удалите старый предохранитель, если он уже установлен.

Шаг 5: Вставьте новый предохранитель в отделение предохранителя, убедившись, что он надежно фиксируется и не подвижен.

Шаг 6: Закройте крышку отделения предохранителя и убедитесь, что она закрывается плотно и надежно.

Шаг 7: Подключите питание видеорегистратора и убедитесь, что он работает должным образом.

Шаг 8: Проверьте, что предохранитель не перегревается и держит указанный номинал. В случае перегрева или неправильной работы замените предохранитель.

Следуя этим простым шагам, вы сможете правильно установить предохранитель в видеорегистратор

Это важное действие позволит защитить ваш видеорегистратор и обеспечить нормальную работу его электрических компонентов

Видеорегистратор и его функции

Функция	Описание
Запись видео	Видеорегистратор оснащен камерой, которая позволяет записывать видео во время движения автомобиля. Запись может быть предназначена для анализа происшествий на дороге или для защиты автовладельца в случае ДТП.
Запись аудио	Некоторые модели видеорегистраторов обладают функцией записи аудиосигнала. Это позволяет дополнительно фиксировать разговоры в салоне автомобиля.
Парковочный режим	Некоторые видеорегистраторы имеют функцию парковочного режима, которая позволяет записывать видео и аудио при стоянке автомобиля. Это может быть полезно для обнаружения вандалов или переключения на специальный режим при стоянке автомобиля.
Г-сенсор	Многие видеорегистраторы оснащены гравитационным датчиком или г-сенсором. Он позволяет автоматически сохранять записи в случае резкого ускорения или торможения автомобиля. Таким образом, важные моменты записи не будут перезаписаны.
GPS	Некоторые видеорегистраторы имеют встроенный GPS-модуль, который позволяет отслеживать местоположение автомобиля и скорость его движения. Это полезно для анализа данных о поездке и в случае необходимости предоставления в суде или страховой компании.

Использование видеорегистратора может повысить безопасность вождения, обеспечить сохранность записей о происшествиях и помочь защитить права автовладельца при возникновении спорных ситуаций на дороге.

Заключение

Заниматься самостоятельным подключением любых устройств к системе питания автомобиля стоит, лишь если есть навыки обращения с электроникой, проводкой и мультиметром. Если же вы впервые сталкиваетесь с проводкой машины, то экспериментировать не стоит, лучше в этом деле тогда довериться специалистам.

Видеорегистратор вещь нужная, но в комплекте идет провод для подключения в прикуриватель и довольно короткий. Чтобы уложить провод питания и не мешал обзору требуется некоторая сноровка. Некоторые советуют подключать напрямую к плафону подсветки водителя, так как на нем сразу 5В которые нужны для работы регистратора.

Тем более разбирать плафон без схемы, можно повредить места крепления плафона и зацарапать пластик.

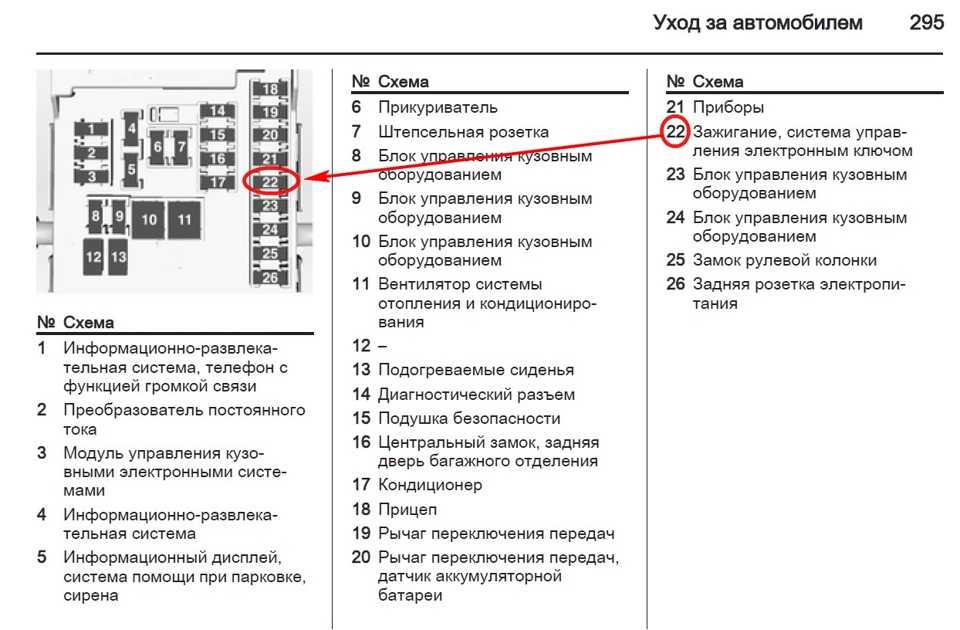

Есть простые решения которые позволяют подключить нештатное оборудование к блоку предохранителей, например на предохранитель который отвечает за прикуриватель.

Для такого подключения нам нужны 2 вещи.

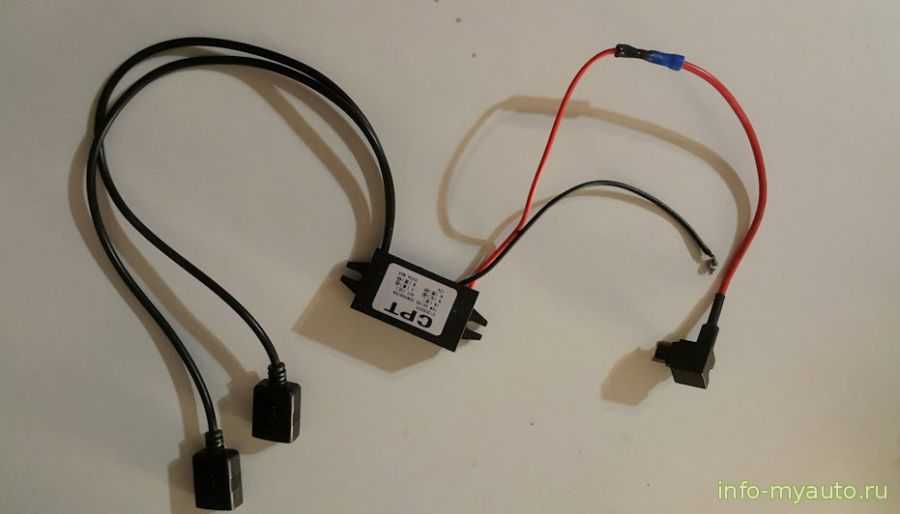

преобразователь напряжения с 12В на выход 5В и держатель предохранителя, в общей сложности на 250 рублей. Если ссылки не работают, на сайте Али искать по ключевым словам DC-DC автомобиля мощность В 12В до 5В Модуль Micro USB 12 В, держатель предохранителя, Micro/Mini/standard ATM APM.

Черный провод подключаем на болт блока предохранителей.

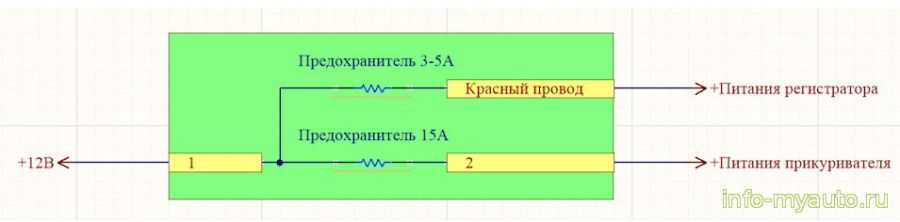

Вынимаем предохранитель прикуривателя и вставляем наш, проверяем как работает и включается регистратор, желательно конечно сначала проверить мультиметром выход на 5В, затем скрытно укладываем провод питания по левой стоке водителя по штатному каналу кабеля.

Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.

Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.

Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
