Риски и защита p-n перехода: важные аспекты, требующие внимания
В ходе работы с p-n переходами в полупроводниковых устройствах, следует обратить внимание на несколько важных аспектов, связанных с возможными рисками и способами их защиты. Пробои являются одним из наиболее серьезных рисков, которые могут возникнуть при работе с p-n переходами
Пробой происходит при превышении критического напряжения, что может привести к нежелательным последствиям, таким как повреждение самого перехода или сбой работы всего устройства. Поэтому защита от пробоя является ключевой задачей при разработке и эксплуатации p-n переходов
Пробои являются одним из наиболее серьезных рисков, которые могут возникнуть при работе с p-n переходами. Пробой происходит при превышении критического напряжения, что может привести к нежелательным последствиям, таким как повреждение самого перехода или сбой работы всего устройства. Поэтому защита от пробоя является ключевой задачей при разработке и эксплуатации p-n переходов.
Существует несколько основных способов защиты от пробоя p-n переходов. Одним из них является использование защитных диодов, которые предотвращают превышение критического напряжения. Защитные диоды, также известные как клавиши, имеют специальное устройство, которое позволяет отводить избыточное напряжение и обеспечивает надежную защиту от пробоя. Еще одним эффективным способом защиты является использование специальных защитных схем и фильтров, которые позволяют контролировать и ограничивать напряжение, проходящее через п-n переходы.
Однако, помимо пробоев, существуют и другие потенциальные риски, которые также требуют внимания при работе с p-n переходами. Например, воздействие неблагоприятных факторов окружающей среды, таких как экстремальные температуры или сильные электромагнитные поля, может привести к деградации и повреждению переходов. Поэтому необходимо учитывать эти риски и применять соответствующие методы защиты, например, использование специальных материалов или устройств для снижения негативных воздействий.
В заключение, при работе с p-n переходами необходимо учитывать возможные риски и применять соответствующие методы защиты. Это позволит обеспечить надежность и долговечность работы устройств, основанных на p-n переходах, и минимизировать негативные последствия возможных пробоев и воздействия неблагоприятных факторов среды.
Механизм действия лавинного пробоя
Лавинный пробой является основным механизмом разрушения p-n перехода в полупроводниковых приборах при превышении напряжения пробоя. Он возникает в результате установления самоусиливающейся цепной реакции, при которой начальная локальная дефектная зона образует неравномерное распределение основных носителей заряда.
Для возникновения лавинного пробоя важно, чтобы в полупроводниковом приборе была достаточно большая концентрация неосновных носителей заряда, таких как примесные атомы с дополнительными электронами или дырками. Когда на p-n переход прилагается достаточно большое напряжение, происходит пробой обратной полярности
Механизм действия лавинного пробоя можно представить в следующей последовательности шагов:
- Под воздействием приложенного напряжения начальная локальная дефектная зона образует неравномерное распределение основных носителей заряда.
- Носители заряда в дефектной зоне приобретают энергию, достаточную для возникновения пар электрон-дырка.
- Созданные пары электрон-дырка создают дополнительные электроны и дырки через процесс ионизации.
- Дополнительные электроны и дырки, в свою очередь, создают ещё больше пар электрон-дырка.
- Таким образом, происходит установление самоусиливающейся цепной реакции и образуется лавинный пробой.
Лавинный пробой имеет ряд особенностей, которые необходимо учитывать при проектировании электронных устройств. Например, при лавинном пробое огромное количество энергии может быть высвобождено в очень короткое время, что может привести к повреждению полупроводникового прибора.
Применение лавинного пробоя включает в себя такие области, как защита от статического электричества, устройства защиты от перенапряжений и др.
Примеры применения лавинного пробоя
Область применения
Пример
Электроника
Защита электронных компонентов от статического электричества
Электроэнергетика
Устройства защиты от перенапряжений в сети электроснабжения
Телекоммуникации
Защита от электростатических разрядов в телефонных линиях
Таким образом, понимание механизма действия лавинного пробоя позволяет оптимизировать конструкцию и применение полупроводниковых приборов, учитывая особенности этого процесса в различных областях применения.
Типичные проблемы с лавинным пробоем
Лавинный пробой p n перехода является важным явлением в полупроводниковых устройствах, однако существуют ряд типичных проблем, связанных с этим процессом. Рассмотрим некоторые из них:
- Уменьшение длительности жизни устройства: При возникновении лавинного пробоя, происходит высокое напряжение на p n переходе, что может привести к повреждению структуры полупроводникового прибора. Это в свою очередь может сократить его срок службы.
- Высокие потери мощности: В процессе лавинного пробоя происходит выделение тепла, что может привести к его недостаточному отводу. Это может вызвать повышение температуры устройства и повреждение его элементов.
- Необходимость охлаждения: При работе с высокими значениями тока и напряжения, устройства, испытывающие лавинный пробой, могут требовать дополнительного охлаждения. Это может повысить стоимость и сложность использования таких устройств в реальных условиях.
- Снижение эффективности работы: Лавинный пробой может привести к потере энергии и ухудшению электрических характеристик устройства. Это может оказывать негативное влияние на производительность и точность работы элементов, использующих лавинный пробой.
- Ограничения по допустимым значениям напряжения: В связи с опасностью лавинного пробоя, в реальных условиях работы устройства могут быть установлены ограничения по допустимым значениям напряжения. Это может ограничить область применения таких устройств и усложнить их интеграцию в существующие системы.
В целом, лавинный пробой p n перехода имеет свои преимущества и недостатки, и при проектировании и использовании полупроводниковых устройств необходимо учитывать эти факторы.
Сопротивление диода — статическое, динамическое и обратное сопротивление
А
п-п
переходной диод пропускает электрический ток в одном
направление и блокирует электрический ток в другом направлении.
Он пропускает электрический ток, когда он смещен в прямом направлении и
блокирует электрический ток при обратном смещении.Тем не мение,
ни один диод не пропускает электрический ток полностью даже в прямом
предвзятое состояние.
истощение
область, присутствующая в диоде, действует как барьер для
электрический ток. Следовательно, он оказывает сопротивление
электрический ток. Кроме того, атомы, присутствующие в диоде
обеспечить некоторое сопротивление электрическому току.
Когда
носители заряда (свободные электроны и дырки)
протекая через диод, сталкивается с атомами, они теряют энергию
в виде тепла. Таким образом, область обеднения и атомы
оказывать сопротивление электрическому току.
Когда
напряжение прямого смещения
применяется к диоду p-n-перехода, ширина обеднения
регион уменьшается.Однако область истощения не может
полностью исчезнуть. Существует тонкая обедненная область
или истощение слоя в носовой части
смещенный диод. Следовательно, тонкая обедненная область и
атомы в диоде оказывают некоторое сопротивление электрическому
текущий. Это сопротивление называется прямым сопротивлением.
Когда
диод смещен в обратном направлении, ширина обедненной области
увеличивается.В результате большое количество носителей заряда
(свободные электроны и дырки), протекающие через диод, будут
заблокирован областью истощения.
В
обратный
смещенный диод, только небольшое количество электрического тока
потоки. Неосновные носители, присутствующие в диоде, несут это
электрический ток. Таким образом, диод с обратным смещением обеспечивает большую
сопротивление электрическому току.Это сопротивление
называется обратным сопротивлением.
в p-n переходе имеет место два типа сопротивления
диоды бывают:
- Нападающий
сопротивление - Реверс
сопротивление
Нападающий
сопротивление
Нападающий
сопротивление
сопротивление, обеспечиваемое диодом p-n-перехода, когда он
смещен в прямом направлении.
В
диод с прямым смещением p-n перехода, два типа сопротивления
происходит в зависимости от приложенного напряжения.
В диоде с прямым смещением имеют место два типа сопротивления
- Статический
сопротивление или сопротивление постоянному току - Динамический
сопротивление или сопротивление переменному току
Статический
сопротивление или сопротивление постоянному току
Когда
прямое смещенное напряжение подается на диод, который
подключен к цепи постоянного тока, течет постоянный или постоянный ток
через диод.Постоянный ток или электрический ток
ничего, кроме потока носителей заряда (свободных электронов или
отверстия) через проводник.
В цепи постоянного тока носители заряда постоянно текут в одиночном
направление или прямое направление.
сопротивление, обеспечиваемое диодом с p-n переходом, когда он
подключение к цепи постоянного тока называется статическим сопротивлением.
Статический
сопротивление
также определяется как отношение постоянного напряжения, приложенного к
диод к постоянному току или постоянному току, протекающему через
диод.
сопротивление
обеспечивается диодом p-n-перехода при прямом смещении
Состояние обозначается как R f .
Динамический
сопротивление или сопротивление переменному току
динамическое сопротивление — это сопротивление, обеспечиваемое p-n
переходной диод при приложении переменного напряжения.
Когда
прямое смещенное напряжение подается на диод, который
подключен к сети переменного тока, течет переменный или переменный ток
хоть диод.
В
Цепь переменного тока, носители заряда или электрический ток не
поток в одном направлении. Он течет как вперед, так и
обратное направление.
динамический
сопротивление
также определяется как отношение изменения напряжения к
изменение тока.Обозначается как r f .
Реверс
сопротивление
Реверс
сопротивление
сопротивление, обеспечиваемое диодом p-n-перехода, когда он
имеет обратное смещение.
Когда
обратное смещенное напряжение подается на диод p-n перехода,
ширина обедненной области увеличивается. Это истощение
область действует как барьер для электрического тока.Следовательно, a
большое количество электрического тока блокируется истощением
область. Таким образом, диод с обратным смещением обеспечивает большое сопротивление
электрический ток.
сопротивление
предлагаемый обратносмещенным диодом p-n перехода очень
большой по сравнению с диодом с прямым смещением. Обратное
сопротивление находится в диапазоне мегаом (МОм).
Раздел 1: Какие пробы могут быть опасны для перехода на pn?
При переходе на pn переходы может столкнуться с несколькими типами проб, которые могут быть опасными. К ним относятся:
- Высокое напряжение пробоя. Если pn переход подвергается высокому напряжению, это может вызвать пробой, что приведет к повреждению перехода и снижению его производительности.
- Электростатический разряд. Если pn переход подвергается электростатическому разряду, это также может вызвать пробой и повреждение перехода.
- Импульсный ток. Если на pn переход подается импульсный ток высокой амплитуды, это может вызвать пробой перехода.
- Температурные факторы. Высокая температура может вызвать пробой pn перехода, особенно если он не был спроектирован для работы при высоких температурах.
Все эти пробы являются потенциально опасными для pn перехода и могут привести к его поломке или ухудшению работы
Поэтому необходимо принимать меры предосторожности при работе с pn переходами и минимизировать воздействие этих проб на них
Диффузионный пробой: что вам нужно знать
Для понимания диффузионного пробоя, следует учесть несколько важных факторов:
- Температура: Повышение температуры ускоряет процесс диффузии атомов, что может привести к более интенсивному диффузионному пробою.
- Концентрация примесей: Высокая концентрация примесей влияет на диффузию атомов и может усилить диффузионный пробой.
- Время: Длительное воздействие может способствовать распространению дефектов, вызывая диффузионный пробой.
Диффузионный пробой может негативно сказываться на работе p-n перехода, вызывая снижение его электрических характеристик или полное выход перехода из строя
Поэтому, важно контролировать применяемые методы тепловой обработки и оптимизировать условия работы p-n перехода для минимизации вероятности диффузионного пробоя
Методы предотвращения и защиты
Для предотвращения и защиты от опасного пробоя в p n переходах существуют несколько методов и приемов.
- Использование подходящих режимов работы и параметров в схеме p n перехода. Это может включать правильное выбор напряжения пробоя, оптимальное соотношение ширины p n перехода и длины базы, а также применение защитных элементов, таких как диоды или транзисторы.
- Правильная конструкция и размещение элементов в электрической цепи. Это включает в себя минимизацию длины проводов и контактов, использование специальных материалов с высокой изоляцией и низким уровнем пробоя, а также грамотное размещение элементов для снижения шумов и помех.
- Установка предохранительных устройств и защитных элементов. Использование предохранителей, предохранительных автоматов, варисторов и других защитных элементов позволяет предотвратить пробой и повреждение p n перехода в случае возникновения перенапряжений или перегрузок.
- Тщательное тестирование и контроль качества. Регулярное тестирование и контроль качества p n переходов позволяет выявлять возможные дефекты и проблемы в устройстве или схеме до того, как они приведут к опасному пробою. Это может включать проверку параметров, испытания на надежность и другие методы контроля.
Применение этих методов и приемов позволяет повысить надежность и безопасность работы p n переходов, а также предотвратить возникновение опасных пробоев, которые могут привести к повреждению устройства и потере данных.
Использование защитных диодов
Защитные диоды широко применяются в электронных схемах для защиты уязвимых элементов, таких как p-n переходы, от повышенного напряжения или тока, который может вызвать их повреждение. Защитные диоды обычно устанавливаются параллельно с защищаемыми элементами и, при достижении определенного порогового напряжения, начинают пропускать большую часть тока. Это позволяет перенаправить избыточный ток в защитную цепь, предотвращая повреждение элементов и сохраняя работоспособность всей схемы.
Защитные диоды могут быть использованы в разных типах электронных устройств и систем, включая схемы питания, телекоммуникационное оборудование, автомобильные электрические системы и другие. Они защищают элементы от электростатических разрядов, перенаправляют токи короткого замыкания или предохраняют от перенапряжений, вызванных молнией или скачками напряжения в электросети.
Использование защитных диодов в электронных схемах требует правильного выбора и установки. Они должны быть способны перенести ожидаемое напряжение и ток, их параметры и характеристики должны соответствовать требованиям системы. Кроме того, необходимо учитывать положение и схему подключения диодов для обеспечения эффективной защиты элементов.
Защитные диоды являются важными компонентами в электронных устройствах, обеспечивающими их надежную работу и защищая их от повреждений, вызванных неблагоприятными напряжениями и токами. Качественное использование и правильный выбор защитных диодов способствуют долговечности и стабильности работы электронных систем.
Контроль напряжения и тока
При работе с p-n переходом необходимо обеспечить контроль напряжения и тока, чтобы предотвратить разрушение устройства и обеспечить его стабильную работу. Пробой может привести к перегрузке электрических цепей и пересылке большого количества энергии на p-n переход, что может вызвать его разрушение.
Для контроля напряжения и тока часто используются специальные элементы и системы. Один из основных элементов контроля — диод
Диод позволяет контролировать направление тока и предотвращает его обратное движение, что важно для защиты от разрушения p-n перехода
Кроме диода, важную роль в контроле напряжения и тока выполняют резисторы. Резисторы ограничивают протекающий ток, предотвращая его увеличение до значения, которое может привести к разрушению элементов схемы, в том числе и к p-n переходу. Резисторы также могут использоваться для контроля напряжения на p-n переходе и подстройки его параметров.
Для более точного контроля тока и напряжения на p-n переходе могут применяться специализированные схемы и элементы управления, такие как операционные усилители и транзисторы. Они позволяют регулировать передаваемую энергию, обеспечивая стабильное и безопасное функционирование p-n перехода.
Важно отметить, что правильный контроль напряжения и тока на p-n переходе не только обеспечивает защиту от разрушения, но и может повысить его эффективность и долговечность. Правильно подобранная система контроля позволяет использовать все возможности p-n перехода, достигая желаемых режимов работы и оптимальной производительности
Резкое возрастание — обратный ток
Резкое возрастание обратного тока, наступающее даже при незначительном увеличении обратного напряжения сверх определенного значения, называют пробоем перехода. Природа пробоя может быть различной: он может быть электрическим, при котором р — n — переход не разрушается и сохраняет работоспособность, и тепловым, пэи котором разрушается кристаллическая структура полупроводника.
Резкое возрастание обратного тока, наступающее даже при незначительном увеличении обратного напряжения сверх определенного значения, называют пробоем перехода. Природа пробоя может быть различной: он может быть электрическим, при котором p — n — переход не разрушается и сохраняет работоспособность, и тепловым, при котором разрушается кристаллическая структура полупроводника.
Резкое возрастание обратного тока диода из-за ударной ионизации называется лавинным, пробоем, диода.
При этом наблюдается резкое возрастание обратного тока при почти неизменном уровне обратного напряжения. Это явление используется в стабилитронах, нормальным включением которых в цепь источника постоянного напряжения является обратное.
Рост напряженности поля в р-п переходе ограничен резким возрастанием обратного тока при достижении некоторого критического значения напряженности поля. Это явление называют пробоем р-п перехода, а напряжение, при котором оно происходит, — напряжением пробоя.

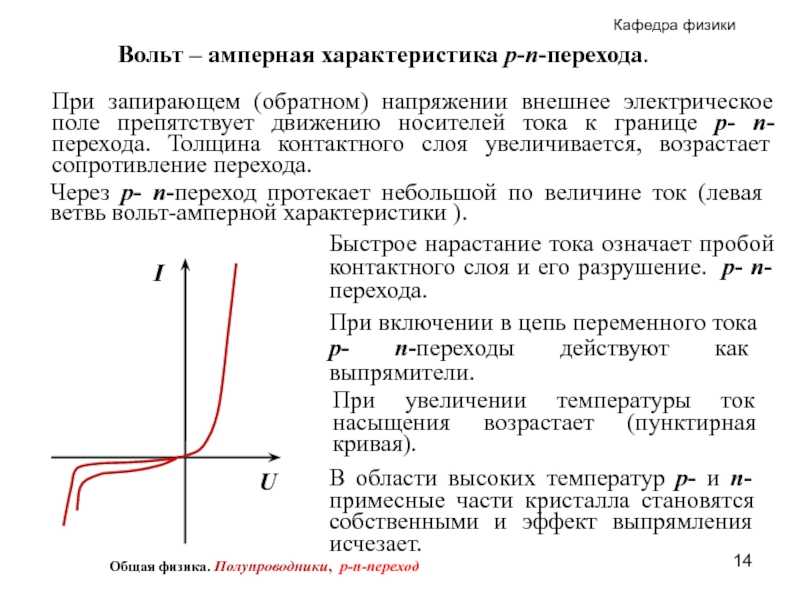

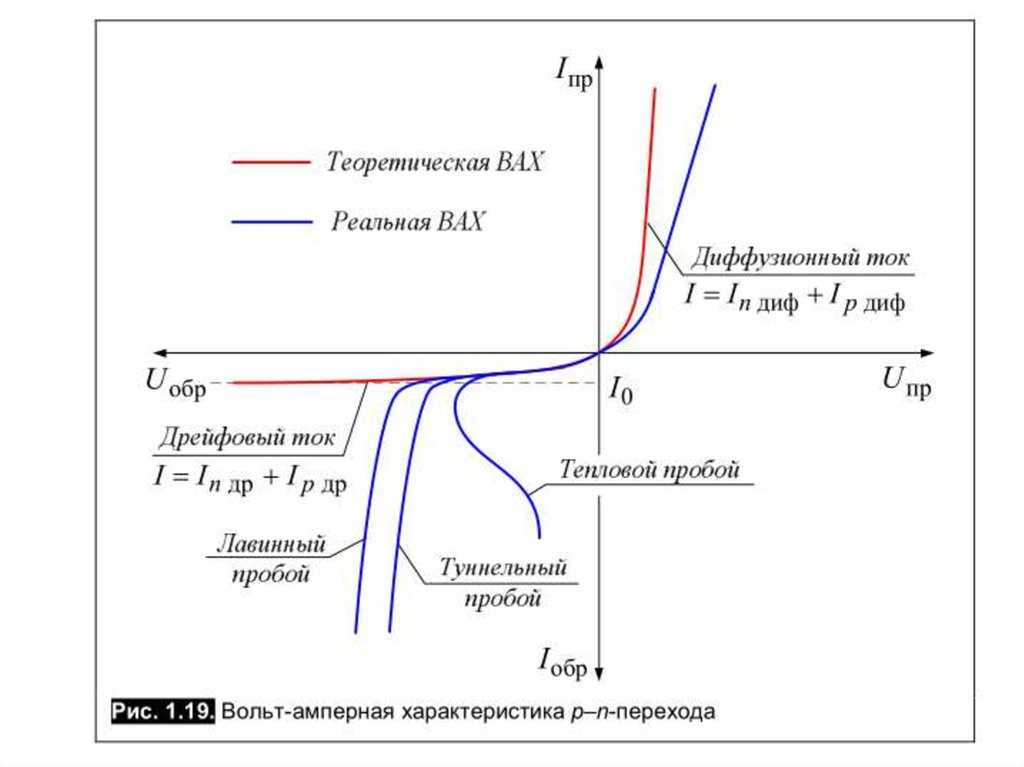

Обратная ветвь вольтамперной характеристики р-п перехода с областями пробоя ( а. |

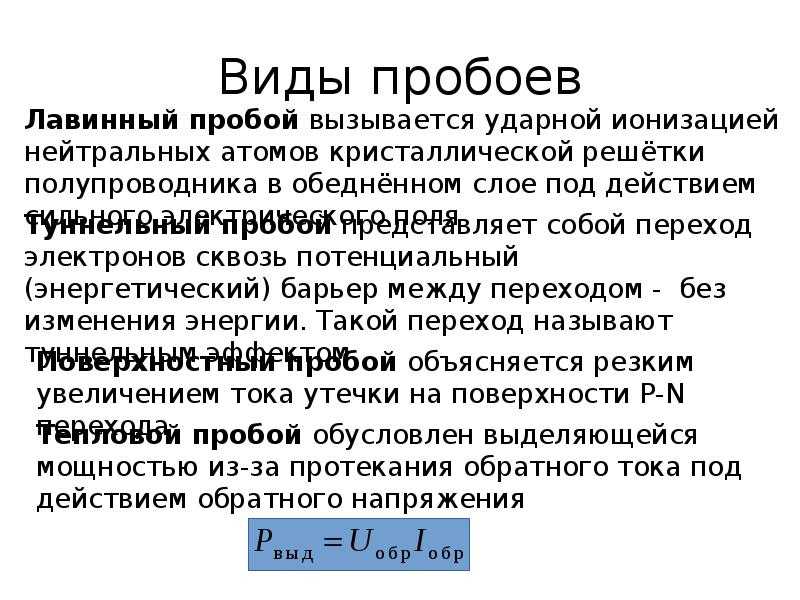

В зависимости от природы физических процессов, обусловливающих резкое возрастание обратного тока, различают четыре основных типа пробоя: тепловой, туннельный или зинеровский, лавинный и поверхностный.
Туннельный пробой. |
Под пробоем р-п перехода понимают резкое уменьшение дифференциального обратного сопротивления, сопровождающееся резким возрастанием обратного тока при незначительном увеличении напряжения.
Под пробоем р-п перехода понимают резкое уменьшение дифференциального обратного сопротивления, сопровождающееся резким возрастанием обратного тока при незначительном увеличении напряжения Разумеется, понятие резких изменений условно; по существу те процессы, которые обусловливают пробой, начинают проявляться в той или иной мере при напряжениях, значительно меньших пробивного.

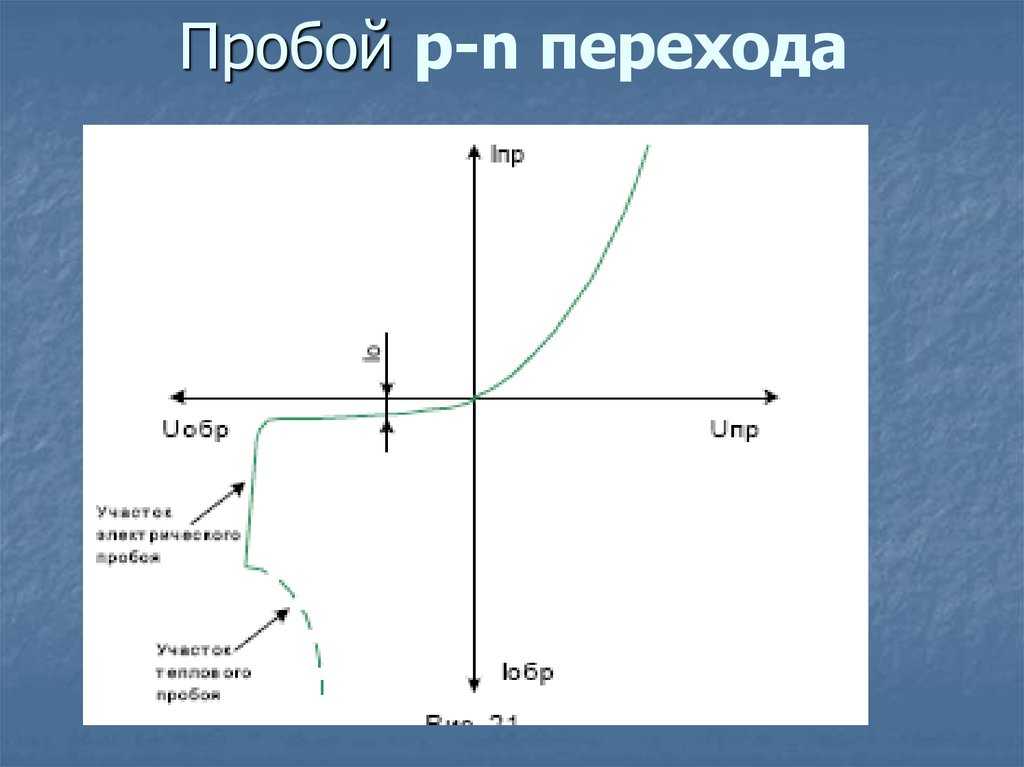

Вольт-амперная характеристика полупроводникового диода. |
Однако если обратное напряжение, приложенное к р-п переходу, превысит определенное значение, то возникнет электрический пробой р-п перехода, характеризующийся резким возрастанием обратного тока при незначительном изменении обратного напряжения. В силовых диодах пробой обычно обусловлен ударной ионизацией атомов кристалла свободными носителями заряда и называется лавинным. Возникновение лавинного пробоя приводит к выходу диода из строя ( из-за резкого повышения выделяемой при этом мощности), если при его изготовлении не предусмотрены специальные технологические мероприятия, которые позволяют ограничить выделяемую мощность при протекании обратного тока.
Особое внимание следует обратить на возможность выхода диода из строя ( пробой р — п перехода) в период измерений, что может привести к резкому возрастанию обратного тока и повреждению микроамперметра.
Эти пары способствуют резкому возрастанию обратного тока. При тепловом же пробое происходит недопустимый перегрев р-п-перехода и он выходит из строя.
Пробивное напряжение Un — o6 — напряжение на диоде, при котором отношение изменения напряжения к изменению тока становится равным нулю. Превышение этого значения напряжения приводит к резкому возрастанию обратного тока и разрушению диода.
Проводимость кристаллической решетки с примесями
Свободных электронов в чистом полупроводнике мало, и это объясняет низкую проводимость материала.
Однако, при повышении температуры электроны на валентном уровне получают большую энергию, и могут быстрее покидать свои орбиты. Поэтому материал становится более проводимым при повышении температуры.
Донорская примесь и n-тип
Если добавить в кристаллическую решетку кремния атом, у которого 5 валентных электронов, то из-за него в кристалле появятся свободные электроны.
Например, есть атом мышьяка (As) и атомы кремния (Si).
А вот атом мышьяка, который непреднамеренно отдал свой электрон, станет положительным ионом. И несмотря на это, кристаллическая решетка остается стабильной.
Примеси добавляют при помощи легирования. Оно может быть, как металлургическим (повышением температуры, изготовление сплавов), так химическим (ионное и диффузное).
Если подать ток по такому материалу, то свободные электроны из примеси притягиваются положительным потенциалом. А с отрицательного потенциала приходят «новые» электроны, взамен старым, которые ушли к положительному потенциалу.
Акцепторная примесь и p-тип
А что будет, если в полупроводник добавить атом с тремя валентными электронам, например бор (B)?
Это отсутствие электрона называется дыркой. По сути, это положительный потенциал, но для простоты понимания его принято называть дыркой.
Это не ион и не элементарная частица. Это дефицит электрона у атомов. И тот атом, у которого будет не хватать электрона на своей орбите, будет притягивать к себе и свободные электроны, которые оказались в кристалле, и электроны от соседних атомов.
Такая примесь в кристалле также повышает его проводимость. И эта примесь называется акцепторной. То есть, примесные атомы создают дефицит электронов в кристаллической решетке.
Поэтому, такой полупроводник с акцепторной примесью называются p-типом. Его основные носители заряда – дырки. А неосновные – электроны.
Если пустить ток по такому материалу, то к отрицательному потенциалу будет притягиваться дырка к новому поступающему электрону из источника тока. А вот к положительному потенциалу будут уходить электроны, которые находились в кристалле.
Ток неосновных зарядов
Как уже было сказано выше, у p-типа основные носители заряда — это дырки, а у n-типа — это электроны. Неосновные носители соответственно, наоборот. И неосновные носители зарядов тоже участвуют при прохождении тока.
Конечно, неосновных носителей зарядов намного меньше, чем основных, но не стоит их полностью игнорировать, особенно когда речь идет о p-n переходе.
Риски и последствия пробоя в полупроводниковом P-N переходе
Полупроводниковый P-N переход – это структурный элемент в полупроводниковых приборах, таких как диоды и транзисторы. Пробой P-N перехода возникает, когда напряжение на переходе превышает определенные пределы, что может привести к разрушению структуры и некорректной работе устройства. Разберем основные риски и последствия пробоя в P-N переходе и способы их предотвращения.
Риски пробоя в P-N переходе:
- Тепловые повреждения: При пробое в P-N переходе может происходить значительное выделение тепла, что может привести к повреждению полупроводниковой структуры и исчерпанию примесей. В результате, устройство может перестать функционировать вовсе.
- Некорректное поведение устройства: Пробой в P-N переходе может привести к изменению электрических свойств устройства, таких как изменение диодных характеристик или снижение коэффициента усиления транзистора. Это может привести к некорректной работе всего устройства и снижению его эффективности.
- Повреждение соседних элементов: При пробое в P-N переходе может быть повреждена не только сама структура, но и соседние элементы устройства. Это может привести к необратимым повреждениям и выходу из строя нескольких компонентов.
Способы предотвращения пробоя в P-N переходе:
- Использование защитных диодов: Защитные диоды устанавливаются параллельно P-N переходам для предотвращения пробоя. Они предоставляют маршрут для тока в случае превышения напряжения на переходе, направляя его в заземление и предотвращая повреждение структуры.
- Контроль напряжения и тока: Контроль напряжения и тока на P-N переходе является важным для предотвращения пробоя. Использование регуляторов напряжения и ограничителей тока позволяет поддерживать безопасный уровень параметров и предотвращать разрушение.
- Охлаждение: Хорошее охлаждение компонента позволяет предотвратить нагрев и тепловые повреждения. Использование радиаторов или вентиляторов помогает улучшить отвод тепла и снизить риск пробоя.
В современных полупроводниковых устройствах стараются использовать различные методы предотвращения пробоя в P-N переходе, чтобы обеспечить стабильную работу и продлить срок службы приборов. Однако, необходимость внимательного контроля напряжения и тока на P-N переходе, а также применение защитных мер остаются актуальными для обеспечения безопасной и эффективной работы полупроводниковых устройств.

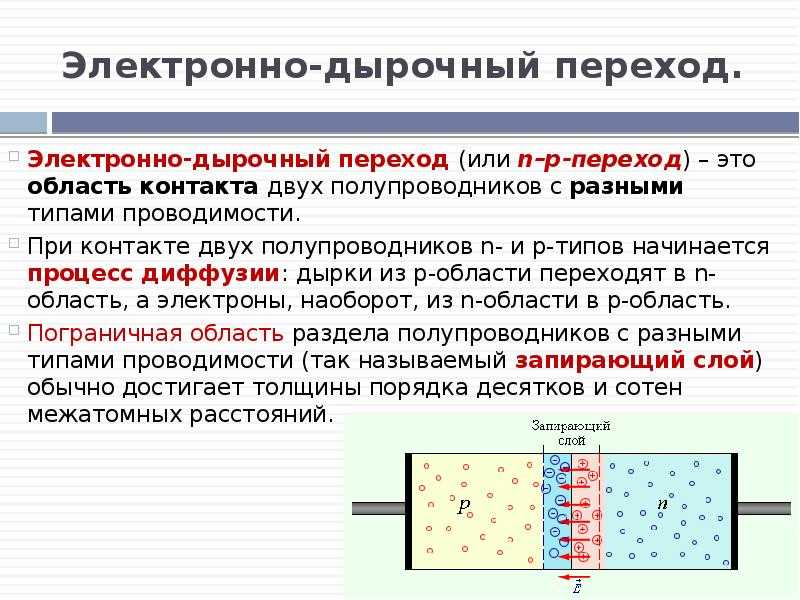

Подраздел 1: Понимание pn и его роль в переходе
Одной из ключевых особенностей pn перехода является возникновение области разрядки, или переходной области, где происходит перемещение основных носителей заряда — электронов и дырок. Это движение зарядов создает ток переноса, который играет важную роль в работе полупроводниковых устройств.
Роль pn перехода в переходе заключается в диодном действии, которое происходит при применении напряжения к pn переходу. При прямом смещении, когда положительное напряжение положено на p-тип полупроводник, и отрицательное напряжение — на n-тип полупроводник, происходит притяжение электронов к pn переходу и дырок от перехода. Это приводит к возникновению тока, и такой режим работы pn перехода называется прямым смещением.
Однако, при обратном смещении, когда положительное напряжение положено на n-тип полупроводник, а отрицательное — на p-тип полупроводник, создаются электрические барьеры, которые ограничивают ток переноса. Такой режим работы pn перехода называется обратным смещением.
Пробой pn перехода может быть опасным для его работы. Причиной пробоя может быть слишком высокое напряжение, которое превышает предельные значения перехода. Это может привести к разрушению pn перехода и необратимым повреждениям устройства
Поэтому важно соблюдать рекомендации по максимальному напряжению и избегать перегрузок, которые могут вызвать пробой
Важность pn в переходе
Важность pn-перехода заключается в его основных функциях. Во-первых, он является базовым элементом во многих полупроводниковых приборах, таких как диоды, транзисторы и интегральные схемы
Благодаря pn-переходу, эти приборы могут выполнять различные функции, включая прямое и обратное смещение тока, усиление и коммутацию.
Во-вторых, pn-переход играет важную роль в создании различных полупроводниковых структур и элементов. Он позволяет контролировать течение тока и света, что широко применяется в электронике и оптоэлектронике. Например, pn-переходы используются в светодиодах, лазерах, фотодиодах и солнечных батареях.
Кроме того, pn-переходы играют роль в формировании различных радиоэлектронных компонентов и систем. Они используются для создания каскадов усиления сигнала, смесителей частоты, модуляторов и детекторов. Без pn-переходов электронные устройства и системы были бы невозможными или значительно сложнее в реализации.
Как pn влияет на качество перехода
Когда развивается пневмония, образуется воспалительная реакция, которая приводит к изменениям в легочных тканях и бронхиальных стволах. Это может вызвать нарушение нормального функционирования легочных капилляров и ухудшение газообмена.
ПН также может привести к сокращению патентных каналов внутри легких, что может ухудшить аэрацию и перфузию. Это может привести к недостатку кислорода и накоплению углекислого газа в организме.
Кроме того, пневмония может вызывать образование свертывающихся молекул, таких как фибриноген, что может привести к образованию тромбов в малых сосудах. Это может вызвать снижение кровотока и повреждение тканей, что влияет на качество перехода.
В результате всех этих изменений, pn переход может быть подвержен снижению производительности и надежности, что может привести к снижению качества перехода и общего функционирования устройства.
