bar и защита электроники
Bar — это единица давления, которая широко используется для измерения водонепроницаемости часов и других устройств. Водонепроницаемость 10 bar означает, что устройство способно выдерживать давление, соответствующее погружению на глубину до 100 метров. Но как связано давление с защитой электроники внутри устройства?
Для электроники водонепроницаемость играет важную роль, так как вода может привести к серьезным повреждениям устройства. В случае попадания влаги внутрь, электрические контакты могут корродировать, паяльные соединения могут слабнуть, а электронные компоненты могут выйти из строя
Поэтому, при изготовлении устройств с электроникой, особое внимание уделяется их защите от воды и пыли
Водонепроницаемость измеряется в барах и определяет, на какую глубину устройство может погружаться в воду без повреждений. Чем выше значение водонепроницаемости, тем большее давление устройство может выдержать.
При определении водонепроницаемости 10 bar, устройство может быть безопасно погружено на глубину до 100 метров. Это означает, что оно выдерживает давление, создаваемое водой на такой глубине
Однако, важно отметить, что водонепроницаемость может ухудшаться со временем из-за старения и износа устройства, а также в результате ударов и других механических воздействий
Для того чтобы обеспечить надежную защиту электроники в устройстве, производители используют различные технологии и материалы. Корпус устройства может быть герметичным и обеспечивать защиту от воды и пыли. Другие защитные меры могут включать уплотнительные резиновые кольца, специальные прокладки и клапаны, которые предотвращают проникновение влаги внутрь. Кроме того, на электронные компоненты могут наноситься специальные покрытия, которые делают их устойчивыми к воздействию воды.
Когда приобретаете устройство с водонепроницаемостью 10 bar, обратите внимание на то, на какую глубину вы можете погружаться с ним, а также на соблюдение других требований производителя по использованию устройства. Помните, что водонепроницаемость не является постоянной и может изменяться со временем, поэтому регулярное обслуживание и проверка на герметичность могут быть необходимы для поддержания защиты электроники внутри устройства
Таблица характеризующая водонепроницаемость часов (Water Resistant)
| Водонепроницаемость часов(Water Resistant) | Возможность использования | Заметки |
| Water Resistant 3ATM или 30m | Удобны для повседневного использования. Выдержат попадание дождя, аккуратное мытьё рук. | не подходят для принятия душа, купания, ныряния. |
| Water Resistant 5ATM или 50m | Выдержат кратковременное погружение в воду. | плавать не рекомендуется. |
| Water Resistant 10ATM или 100m | Водные виды спорта | не использовать для ныряния. |
| Water Resistant 20ATM или 200m | Профессиональное занятие водным спортом. Ныряние с аквалангом. | продолжительность нахождения под водой не более 2 часов. |
| Diver’s 100m | Минимальное требование ISO 6425 для ныряния с аквалангом | Такую маркировку носят устаревшие часы. Не подходят для длительного ныряния. |
| Diver’s 200m или 300m | Подходят для ныряния с аквалангом | Типичная маркировка для современных часов для ныряния. |
| Diver’s 300+m для ныряния с газовой смесью в акваланге. | Подходят для длительного ныряния с аквалангом с газовой смесью в акваланге. | Имеют дополнительную маркировку DIVER’S WATCH L M или DIVER’S L M |
Рассмотрим вышеприведённые характеристики более подробно.
Водонепроницаемые часы (3АТМ)
Если на задней крышке часов присутствует штамп Water Resistant 30m. То такие часы без проблем справятся со случайными контактами с водой, например дождь, аккуратное мытьё рук, но не более. То есть нельзя находиться под душем, погружать в воду и тем более плавать.
Водонепроницаемые часы (5АТМ)
Если на задней крышке часов присутствует штамп Water Resistant 50m. Это означает, что такие часы без труда вынесут контакт с водой при мытье рук, дожде и даже при случайном погружении в воду целиком. Вы можете встретить информацию, часы с маркировкой Water Resistant 50m также подходят и для плавания, однако многие работники сервисных центров не рекомендуют этого делать, так что если вы целенаправленно покупаете часы для плавания, лучше Вам приобрести часы немного надёжней.
Водонепроницаемые часы (10АТМ)
Если на задней крышке часов присутствует штамп Water Resistant 100m. Часы с подобной гравировкой отлично подойдут для занятия водными видами спорта, такими как плавание, сёрфинг, ныряние с маской и др. Есть небольшое замечание в использовании таких водонепроницаемых часов, после пребывания в морской воде, такие часы рекомендуется промыть пресной водой, либо протереть сухой тряпочкой.
Водонепроницаемые часы (20АТМ)
Если на задней крышке часов присутствует штамп Water Resistant 200m, то это значит, что данные часы могут использоваться для ныряния с аквалангом. Продолжительность погружения не должна составлять более 2 часов. Ну и соответственно можно их активно использовать во всех предыдущих вариантах, которые были описаны выше.
И ещё одна рекомендация по использованию часов. Старайтесь не использовать водонепроницаемые часы в банях, саунах, не подставляйте часы под чрезмерно горячие струи воды, всё это может привести к деформации уплотнительных слоёв, а как следствие нарушить водонепроницаемость часов(Water Resistant). Если вода всё же попала внутрь часов, обратитесь в сервисный центр для сушки и наладки часов.
Надеюсь, данная статья помогла разобраться во всех тонкостях и нюансах связанных с водонепроницаемыми часами. Внимательно читайте, что выгравировано на задней крышке Ваших часов и соответственно их используйте.
До новых встреч.
Водонепроницаемость 10 bar и подводные съемки
Водонепроницаемость 10 bar – это специальный показатель, который используется в часовом и фотоэкипировании и указывает на глубину, на которую изделие может быть погружено в воду без риска проникновения жидкости внутрь. Такая водонепроницаемость обычно обеспечивается через специальное уплотнение корпуса и другие технические решения.
Когда речь заходит о подводной съемке, важно иметь водонепроницаемую камеру, которая соответствует требованиям данной задачи. Водонепроницаемость 10 bar позволяет снимать под водой на глубине до 100 метров, что открывает больше возможностей для исследования подводного мира
Подводные съемки очень популярны среди любителей подводной фотографии и видео. Такие съемки позволяют запечатлеть красоту и разнообразие подводного мира, его обитателей и растительности. Фотографии и видео, снятые под водой, могут вызвать у зрителей настоящее восхищение и удивление.
Перед тем, как снимать под водой, необходимо убедиться в водонепроницаемости вашего оборудования. Если камера или часы имеют водонепроницаемость 10 bar, это говорит о их возможности выдерживать погружение на глубину до 100 метров
Однако, важно понимать, что даже при наличии высокой водонепроницаемости, необходимо соблюдать основные правила безопасности и эксплуатации оборудования под водой
Таким образом, водонепроницаемость 10 bar дает возможность любителям подводной съемки более глубоко исследовать подводный мир и создавать потрясающие фотографии и видео. Не забывайте проверять водонепроницаемость вашего оборудования перед каждым погружением и следовать правилам безопасности, чтобы насладиться красотой и уникальностью подводного мира.
Что означает маркировка 5 атм на часах?
Маркировка 5 атм на часах относится к их влагозащите. Вода оказывает на часы довольно большое давление, и эта маркировка указывает, что часы могут быть неповрежденными при погружении на глубину до 50 метров.
Для понимания важности этой маркировки, нужно знать, что давление воды возрастает с увеличением глубины. Каждые 10 метров глубины увеличивают давление на часы на 1 атмосферное давление (атм)
Поэтому, если часы имеют маркировку 5 атм, значит, они прошли специальный тест и могут быть использованы при купании, плавании, но не подходят для серфинга, дайвинга или других видов спорта, где соприкосновение с водой может быть значительно более интенсивным.
Технически, влагозащита часов обеспечивается различными способами. Основной механизм — применение уплотнений и упаковка компонентов внутри часового механизма таким образом, чтобы они оставались неповрежденными при контакте с водой. Однако, стоит иметь в виду, что с течением времени эти уплотнения могут износиться или порушиться, поэтому даже если на часах указано допустимое давление, не стоит подвергать их излишнему воздействию воды или полагаться на влагозащиту на протяжении долгого времени.
Виды водонепроницаемости часов
Когда выбираете часы, важно обратить внимание на их водонепроницаемость, особенно если вы собираетесь использовать их во время плавания, дайвинга или других водных видов спорта. На часах обычно указывается степень водонепроницаемости, обозначенная в барах. Ниже приведены разные виды водонепроницаемости и что они означают:
Ниже приведены разные виды водонепроницаемости и что они означают:
| Стикер на задней крышке | Классификация | Описание |
|---|---|---|
| 3 бар | Water Resistant | Часы способны выдерживать случайные брызги или короткое погружение, однако они не предназначены для плавания или подводного погружения. |
| 5 бар | Water Resistant 50 м | Часы могут выдерживать плавание, но не рекомендуется использовать их для подводного погружения. |
| 10 бар | Water Resistant 100 м | Часы подходят для плавания и поверхностного дайвинга, но не допускаются длительное погружение на глубину. |
| 20 бар | Water Resistant 200 м | Часы могут быть использованы для дайвинга на небольшие глубины и поверхностного плавания. |
| 200 бар | Diver’s 200 м | Часы, сертифицированные для дайвинга на большие глубины и использования под водой. |
| 1000 бар | Professional Diver’s 1000 м | Часы, разработанные для профессиональных дайверов, способные выдерживать погружение на глубины до 1000 метров. |
Это лишь некоторые из наиболее часто встречающихся классификаций водонепроницаемости
Важно помнить, что даже если часы имеют определенную степень водонепроницаемости, они все равно могут повредиться при сильном ударе или используя их в непредназначенных для этого условиях
Что такое водонепроницаемость?
Водонепроницаемость – это свойство, которое показывает, насколько хорошо изделие или материал защищены от проникновения воды. В частности, водонепроницаемость является важным параметром при выборе часов.
Стандарты водонепроницаемости обычно обозначаются буквенным обозначением и числом, например, 10 bar (атмосфер). Это означает, что часы могут выдерживать давление в 10 атмосфер (100 метров) под водой.
Однако, важно понимать, что водонепроницаемость не означает, что часы могут быть погружены в воду на глубину 100 метров. Вместо этого, водонепроницаемость обеспечивает защиту от случайного проникновения воды во время мытья рук или прогулки под дождем
Выбирая часы с определенной водонепроницаемостью, необходимо учитывать свои потребности и активности, в которых вы планируете использовать часы. Например, для плавания или водных видов спорта рекомендуется выбирать часы с высокой водонепроницаемостью.
Для правильной эксплуатации и увеличения срока службы часов, необходимо следовать инструкциям по уходу и регулярно проверять состояние уплотнения корпуса.

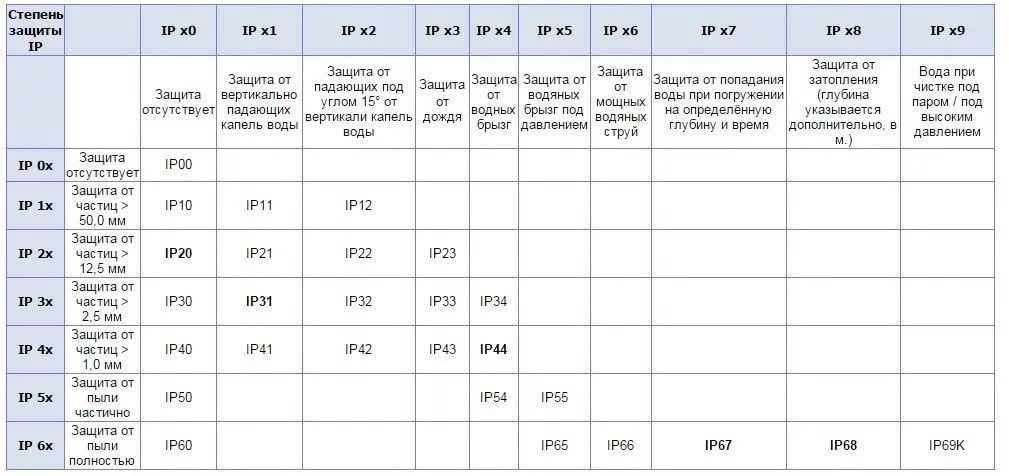

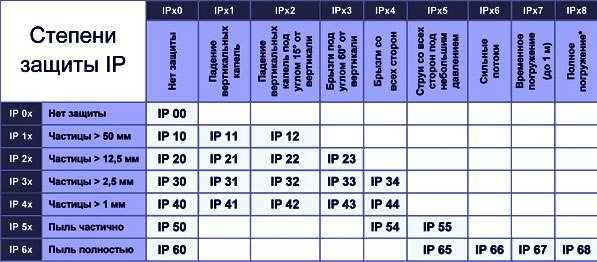

Расшифровка степени защиты
Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.
Пылезащита
Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.
| Степень защиты | Диаметр твердых предметов, от которых обеспечивается защита | Защита от проникновения пыли |
| IP0x | — | Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты |
| IP1x | ≥ 50 мм | Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов. |
| IP2x | ≥ 12,5 мм | Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов. |
| IP3x | ≥ 2,5 мм | Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей. |
| IP4x | ≥ 1 мм | Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов. |
| IP5x | Пылезащищённое | Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. |
| IP6x | Пыленепроницаемое | Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68. |
Влагозащита
Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.
| Степень защиты | Описание воздействия водой и влагой, от которой обеспечивается защита | Защита от проникновения воды |
| IPx0 | — | Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода. |
| IPx1 | Вертикальные капли | Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу. |
| IPx2 | Вертикальные капли под углом до 15° | Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов. |
| IPx3 | Падающие брызги | Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов. |
| IPx4 | Брызги | Защита от брызг, которые падают на корпус под любым углом. |
| IPx5 | Струи | Защита от струй воды, которые падают на корпус под любым углом.
К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65. |
| IPx6 | Морские волны | Защита от сильных водяных струй и морской воды.
К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66. |
| IPx6K | Мощные струи воды высокого давления | Защита от водяных струй под повышенным давлением. |
| IPx7 | Водонепроницаемость при коротком погружении на глубину до 1 м | Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается.
К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67. |
| IPx8 | Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин. | Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут.
К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68. |
| IPx9 | Воздействие с водой высокой температуры | Защита от воды при высокотемпературной мойке с водой под высоким давлением. |
| IPx9K | Воздействие мощной струей воды с высокой температурой | Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния. |
Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.
Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.
Дополнительно
После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.
| Буква | Значение |
|---|---|
| А | Защита от доступа тыльной стороной руки. |
| В | Защита от доступа пальцем. |
| С | Защита от доступа инструментом. |
| D | Защита от доступа проволокой. |
| H | Высоковольтная аппаратура. |
| М | Устройство работало о время испытаний защиты от воды. |
| S | Устройство не работало о время испытаний защиты от воды. |
| W | Защита от погодных условий. |
Водонепроницаемость часов 3 бар:
Водонепроницаемость часов указывает на их способность противостоять воздействию воды. Она измеряется в барах или атмосферах и указывает на давление, которому могут быть подвержены часы без проникновения воды.
Уровень водонепроницаемости 3 бара означает, что часы могут выдержать контакт с водой до 30 метров глубины. Они подходят для повседневного использования и могут быть использованы во время мытья рук или прогулок под дождем, но не рекомендуется нырять с ними или носить во время плавания.
Однако, не стоит полностью погружать часы в воду при данном уровне водонепроницаемости, так как они не герметичны и могут пропускать воду через различные отверстия, например, через заднюю крышку или завинчивающуюся коронку.
Выбирая часы с водонепроницаемостью 3 бара, следует также обратить внимание на другие факторы, такие как материал корпуса и ремешка, качество механизма и уровень защиты от царапин
| Водонепроницаемость | Глубина погружения | Примеры использования |
| 3 бара | 30 м | Мытье рук, прогулки под дождем |
| 5 баров | 50 м | Плавание в бассейне |
| 10 баров | 100 м | Плавание в море |
| 20 баров | 200 м | Дайвинг |
Итак, водонепроницаемость часов 3 бара означает ограниченную защиту от воды и подходит для повседневного использования. Если вам требуется большая водозащита, следует выбрать часы с более высокой водонепроницаемостью.
Стандарты водонепроницаемости часов
Существует множество различных стандартов по которым определяется водонепроницаемость часов и других электронных устройств (например телефонов). Водонепроницаемые часы очень популярны среди туристов, альпинистов и любителей экстремального отдыха.
Стандарт водонепроницаемости часов ISO 2281 (ГОСТ 29330)
Этот стандарт был принят в 1990 году для стандартизации водонепроницаемости часов. Он описывает процедуру проверки водонепроницаемости часов при тестовых испытаниях. В стандарте указаны требования к давлению воды, или воздуха, при которых часы должны сохранить свою герметичность и работоспособность. Однако в стандарте указано, что оно может проводится выборочно. Это значит, что не все часы производящиеся по данному стандарту, проходят обязательную проверку на водонепроницаемость — производитель может выборочно проверить отдельные экземпляры. Этот стандарт используется для часов, специально не предназначенных для ныряния или плавания, а только для часов для ежедневного использования с возможными кратковременными погружениями в воду.
Тестирование часов по этому стандарту водонепроницаемости состоит из следующих шагов:
- Погружение часов в воду на глубину 10 см на один час.
- Погружение часов в воду на глубину 10 см с давлением водяного потока силой 5 N (ньютонов) перпендикулярно к кнопкам или к заводной головке в течение 10 минут.
- Погружение часов в воду на глубину 10 см с изменением температуры между 40°C, 20°C и снова 40°C. При каждой температуре часы находятся в течении пяти минут, переход между температурами не более пяти минут.
- Погружение часов в воду в барокамере и воздействию на них их номинального давления на которое они рассчитаны в течении 1 часа. Не допускается появление конденсата внутри часов и проникновение воды внутрь корпуса.
- Проверка часов с превышением номинального давления на 2 атм.
Ну и дополнительные проверки, напрямую не связанные с водонепроницаемостью часов:
- Часы не должны показать обтекаемость превышающую 50 μg/мин
- Тест ремешка не требуется
- Тест на коррозию не требуется
- Тест на отрицательное давление не требуется
- Тест на сопротивляемость магнитным полям и ударам не требуется
Стандарт ISO 6425 — часы для дайвинга и погружений под воду
Этот стандарт был разработан и принят в 1996 году, и предназначен специально для часов, к которым предъявляются повышенные требования по водонепроницаемости, например часы для дайвинга, подводной охоты и других видов работ под водой.
Все часы произведенные по стандарту ISO 6425 в обязательном порядке проходят проверку на водонепроницаемость. То есть в отличии от стандарта ISO 2281, где только отдельные экземпляры часов проверяются на водонепроницаемость, в стандарте ISO 6425 — абсолютно все часы проверяются на заводе перед продажей.
Причем проверка также выполняется с превышением расчетных показателей на 25%. То есть часы, рассчитанные на погружения до 100 метров, будут проверять при давлении как на глубине 125 метров.
По стандарту ISO 6425 все часы должны пройти следующие тесты на водонепроницаемость:Длительное нахождение под водой. Часы погружаются в воду на глубину 30 см, на 50 часов. Температура воды может меняться от 18°C до 25°C. Все механизмы должны продолжать функционировать, внутри часов не должен появляться конденсат.Проверка на образование конденсата в часах. Часы нагреваются до температуры 40°C — 45°C. После этого на стекло часов льется холодная вода в течении 1 минуты. Часы, у которых на стекле образуется конденсат на внутренней поверхности стекла, должны быть уничтожены.Сопротивление заводных головок и кнопок повышенному давлению воды. Часы помещаются воду и на них создается давление в воде на 25% выше номинальной водостойкости. В течении 10 минут в таких условиях, часы должны сохранить герметичность.Длительное нахождение в воде под давлением превышающим расчетное на 25%, в течении двух часов. Часы должны продолжать работать, сохранить герметичность. на стекле не должен образовываться конденсат.
Погружение в воду на глубину 30 см с изменением температуры воды от 40°C до 5°C и снова 40°C. Время перехода от одного погружения до другого не должно превышать 1 мин.
![Можно ли плавать с часами 10 бар? - [новое] 2024 - фбу «череповецкий цсм](https://vsenazapad.ru/wp-content/uploads/8/3/5/8351feb7b63c4874ea56d465c5441819.jpeg)
Превышение расчетного давления на 25% обеспечивает запас прочности для предотвращения промокания при динамическом увеличение давления или изменении плотности воды, например морская вода на 2 — 5 % плотнее чем пресная.
Часы прошедшие тестирование ISO 6425 маркируются надписью DIVER»S WATCH L M. Буква L отображает глубину погружения в метрах, гарантированную производителем.
Появление гелиевого клапана
Покорение Марианской впадины, имеющей глубину почти 11 тыс. километров, стало не только знаменательным событием в истории человечества, но и часов, которые удачно прошли испытания, и вышли на поверхность рабочими и здоровыми.
Почему заговорили о гелие? На глубинах свыше 60 м воздух меняет свойства, и дышать им становится небезопасно. Для людей проблему решили, но вот скопление гелия в воздушных прослойках часов при поднятии на поверхность – просто разрывало корпус. Гелиевый клапан, который открывается, чтобы выпустить лишние молекулы газа, как только достигается критический барьер, стал поистине прогрессивной разработкой. Опять же, первенство изобретения относят к двум компаниям – Rolex и Doxa. Патент далеко не нов – он был зарегистрирован в 1967-1969 годах, соответственно, моделями Submariner Comex и DoxaConquistador.
Часы Submariner Comex
Среди хронометров-рекордсменов по водонепроницаемости, которые заявлены устойчивыми к глубине Мирового океана, также следует отметить такие модели как Hydromax компании Bell&Ross, внутри корпуса которых используется силиконовая смазка, а также Rolex Deepsea Challenge, которые в 2012 году погрузились вместе с Джемсом Кемероном в недра Марианской впадины.
Наверняка, пройдя ликбез о характеристиках водозащиты, вряд ли кто-либо станет проверять водостойкость часов, измеряя ими глубину водоемов, за исключением случаев, когда личный эксперимент оценивается дороже, чем стоимость хронометра. Только не стройте иллюзий – гарантия на часы, которые использовались вопреки заявленным условиям, не распространяется. Поэтому для ремонта придется платить деньги, а в особо сложных случаях – приобретать новые. Так что не стоит еще раз проверять то, что давно исследовано профессионалами часового мастерства, и зарабатывать неприятные моменты в своей жизни.
