Кабели ввг, кгтп-хл, пвс, пугсп, шввп: обзор

Кабель ВВГ, КГТП-ХЛ, ПВС, ПУГСП, ШВВП: обзор применения.

В каждом конкретном здании, помещении и месте предъявляются определённые требования к электропроводке, мы предлагаем основные виды кабеля, которые применяются сегодня в жилых, офисных, торговых и промышленных помещениях.

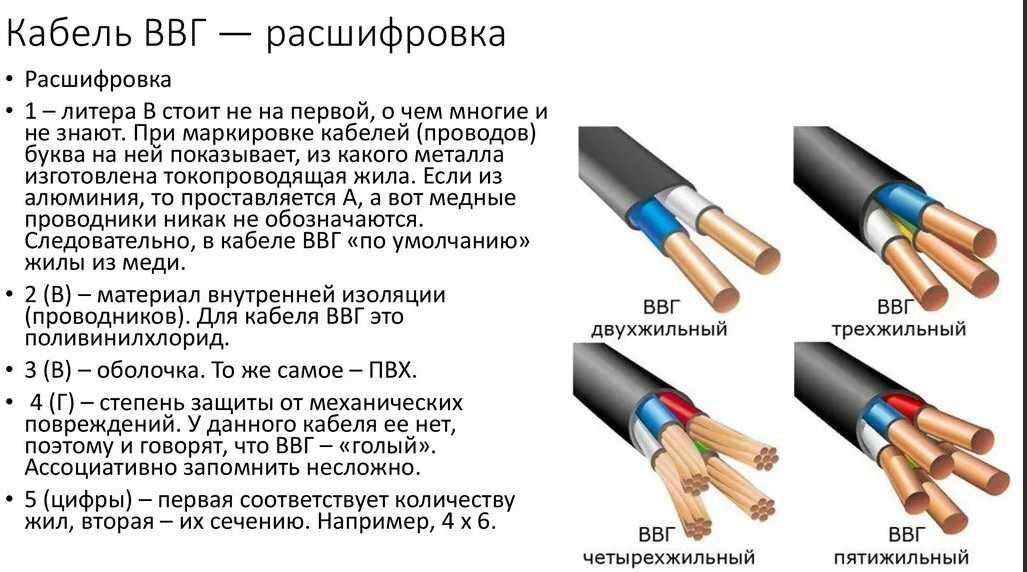

Кабель ВВГ

Безопасный, очень востребованное решение для использования в жилых помещениях. Этот кабель так популярен, потому что применяется для внутренних электросетей и закрытых электроустановок с напряжением до 1 кВ, а его максимальный срок службы составляет 30 лет.

Количество жил — от 2-х до 5-ти, рассмотрим разновидности кабеля ВВГ

ВВГнг – не распространяет горение благодаря специальным добавкам в составе изоляционного слоя. В один канал может укладываться несколько кабелей без дополнительной защиты,
ВВГнг-ls – негорючий кабель, который также образует небольшое количество дыма в процессе плавления и прекрасно подходит для жилых помещений,
ВВГнг-frls – не поддерживает горение, также отличается низким уровнем дымообразования, устойчивостью к высоким температурам и даже открытому огню (все благодаря дополнительно изоляции слюды),
ВВГ – очень надежный кабель, не поддерживающий горение при одиночной прокладке.

Кабель КГТП-ХЛ

Относится к промышленным — многожильный, применяется также в строительстве, сельском хозяйстве и транспорте, так как обеспечивает временное или постоянное питание различного передвижного электрооборудования.

Расшифровка кабеля КГтп-ХЛ:

КГ — кабель гибкий,
тп — изоляция из термоэластопласта,
ХЛ — холодостойкий.

Данный тип кабеля способен выдерживать широкий температурный режим, от -60 до +60℃ и кратковременное нагревание жил до +75℃, поэтому может использоваться в регионах с суровым климатом, в промышленности, с холодильным оборудованием и т.д.

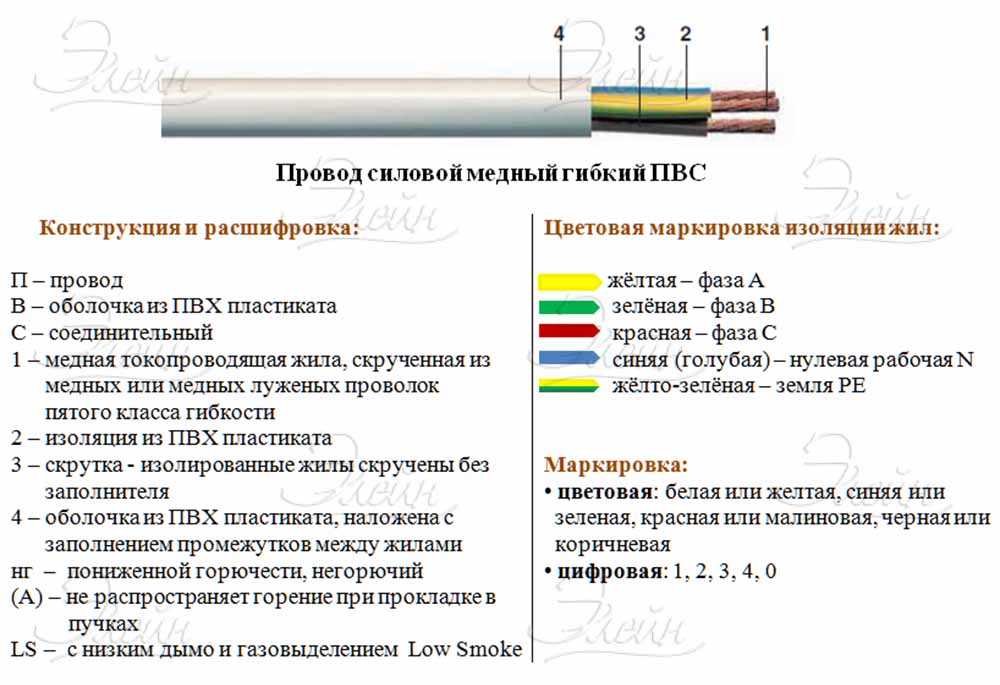

Кабель ПВС

П — провод, В — виниловый, С — соединительный, цифры рядом с аббревиатурой указывают на количество жил и их сечение. В отличие от ВВГнг кабель ПВС имеет многожильную структуру, поэтому отличается дополнительной гибкостью и продолжительным сроком эксплуатации.Основное назначение кабеля ПВС — подключение различных электроприборов, удлинение или временное подключение систем освещения. Допускается применение не только в бытовых, но и в промышленных условиях.

Кабель ПУГСП

Часто используется для подключения различной бытовой техники, инструментов, нагревательных элементов и приборов освещения, так как не распространяет горение и, следовательно, может применяться в помещениях с повышенной пожарной опасностью. Не боится плесени и многих из химических воздействий, обладает повышенной гибкостью благодаря строению жил.

П — проводниковая продукция,
У — установочный,
Г — гибкий,
С — служит для соединения,
П — плоский.

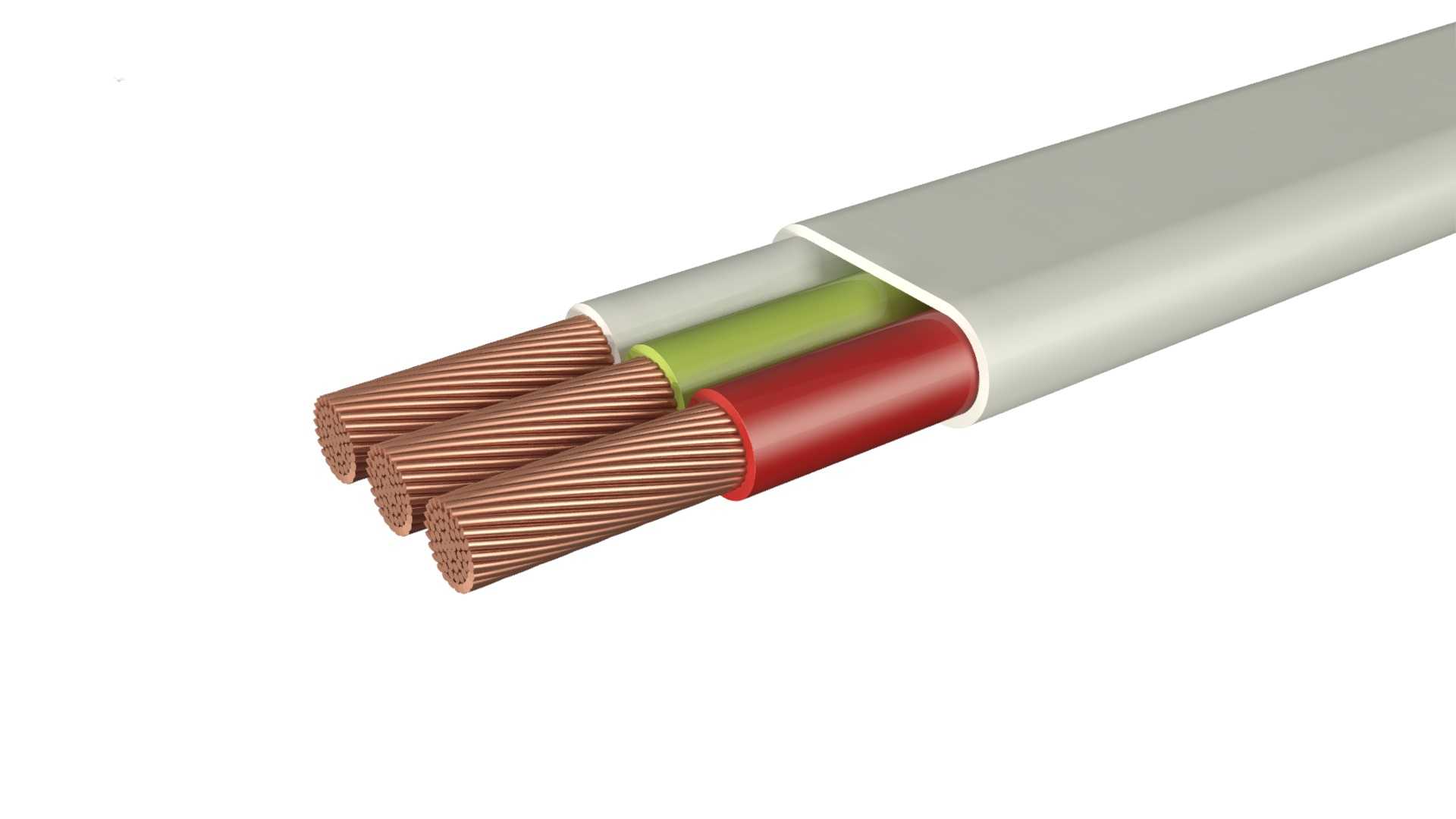

Кабель ШВВП

Срочный, надёжный проводник электроэнергии, соответствует международном стандартам. Расшифровка:

Ш — шнур,
В – поливинилхлоридная оболочка жил,
В – внешняя изоляция из поливинилхлоридного материала,
П — плоский.

Преимущества кабеля ШВВП

Высокая гибкость,
Жила изготавливается из меди и обеспечивает высокую стойкость к перегибам и изломам,
Отличается долговечностью и большим сроком эксплуатации,
Выполняет необходимые функции в различных температурных условиях и до +80℃,
Оптимальные температурные показатели — от -40 до +50℃.

Напоминаем, что филиалы «ТД Центр Снабжения» расположены в 6-ти городах. Если Вам требуется оптовая партия товара, обращайтесь, пожалуйста, напрямую в отдел продаж.Доставка весь Дальний ВостокКомпания «Торговый Дом Центр Снабжения» – один из крупнейших оптовых поставщиков бытовой и инженерной сантехники на Дальнем Востоке.

Сфера использования

Силовой кабель ВВГи ВВГ-Пнг позволяет применять его во множестве различных сфер. Так достаточно часто его используют для прокладки электрической линии в земле. При монтаже цепи в земле применяется конструкция с дополнительными защитными покровами, чтобы предотвратить механические повреждения провода, уберечь его от попадания химических и горючих веществ.

Необходимость укладывать силовой кабель в землю возникает достаточно часто, и не только при строительстве нового жилого дома. Применяя укладку ВВГ провода в земле, ПВХ оболочка убережет конструкцию от избыточной влаги. В земле кабель может пролежать более 30 лет, температура окружающей среды имеет малую амплитуду и изменяется плавно, что не отражается на сроке эксплуатации. А другой тип с дополнительными защитными покровами под землей гарантирует защиту от грызунов, механического трения, острых камней и осколков.

Кроме монтажа в земле данный вид силового кабеля может использоваться для воздушной прокладки электрической линии. В данном случае рационально использовать АВВГ, так как алюминиевые жилы более дешевы в производстве. Так как воздушное прокладывание увеличивает расход материала, то АВВГ позволит сократить затраты на монтажные работы. Кроме того современные полимеры позволят уберечь жилы от коррозии металла.

Применяется для перераспределения электроэнергии между электротехническим оборудованием и распределением электроэнергии в промышленных комплексах, на заводах, в зданиях общественного назначения, многоэтажных жилых домах. Универсальность конструкции позволяет использовать проводку ВВГнг и АВВГнг на электростанциях, блоках, специализированных эстакадах, в земле, для подключения осветительных и распределительных устройств.

Пожалуй, нет ни одной области жизни, где бы ни применялась электрокабельная продукция. Жилые дома, офисные помещение, квартиры, заводские цеха — все они опутаны километрами проводов разного назначения. И, конечно, эти провода помимо своей основной цели — обеспечение подвода электрической энергии, должны соответствовать требованиям пожарной и электрической безопасности. Одним из таких изделий является . Рассмотрим, что скрывается за этой аббревиатурой.

Чтобы в дальнейшем хорошо разбираться в условных обозначениях проводниковой продукции, что будет нелишним, рассмотрим, какие бывают варианты, что обозначают буквы и цифры в названии провода. Если на первом месте в обозначении стоит буквы А, то материалом для жил служит алюминий. В том случае, если буква А отсутствует, жилы изготовлены из меди. В нашем случае имеем дело с жилами медными.

Вторая буква (в нашем случае она будет первой) обозначает материал изоляции жил. Приняты такие обозначения:

буквой П обозначается полимерная изоляция;
буквами Пв обозначается полиэтилен;
буквой В принято обозначать поливинилхлорид (ПВХ).

уже известной нам буквой В обозначается поливинилхлорид;
буквами Шв обозначается наличие защитного шланга;
буквы Шп указывают на то, что защитный шланг выполнен из полиэтилена;
буква П говорит о полимерной наружной оболочке.

Затем указывается степень защищенности (бронирован кабель или нет). Буквы Б говорит, что кабель бронирован, буквы Г указывает на то, что кабель без брони, то есть голый. В самом конце обозначения указывается степень пожарной безопасности:

отсутствие буквенных обозначений указывает на то, что при одиночной укладке провод не поддерживает горение;
обозначение нг указывает, что групповая укладка таких проводов не поддерживает горение;
при обозначении нг-ls следует, что кроме вышеуказанных свойств, имеется пониженное дымо- и газовыделение;
кроме этого, может быть обозначение нг-hf, указывающее на отсутствие распространения горения и коррозионно-активных выделений в случае тления при групповой укладке проводов.

Таким образом, имеем следующее: кабель ВВГнг – это силовой провод, имеющий медные жилы в поливинилхлоридной изоляции, такую же внешнюю изоляцию, и не поддерживающий горение при групповой укладке проводников.

Кроме приведенных выше обозначений, могут также присутствовать буквы fr, которые указывают на огнестойкость провода, и буква П в самом конце маркировки. Она обозначает конструктивное исполнение, а именно то, что кабель ВВГнг П – плоский.

Кабеля с приставкой HF

Этот тип силовых проводов использует материалы, не содержащие галогенов, в частности, хлора. По этой причине в массовом производстве чаще всего используют модификацию ППГнг-HF, а не ВВГнг-HF. Разница между ними состоит в материале изоляции и внешней оболочки: она выполнена не из ПВХ, а из полиэтилена или других полимеров.

Жилы ППГнг-HF, как и в предыдущих случаях, выполнены из меди. Их количество может варьироваться от 1 до 5 при сечении 1,5…50 мм 2 , что естественно влияет на его вес. Кабель в таком исполнении не бронированный, а это означает, что прокладка в земле исключается.

Как можно заключить из всего выше сказанного, расшифровка обозначения кабельной продукции, может многое рассказать о его конструкции, наличии бронированного слоя, возможности монтажа в земле или воздухе, удельном весе и т. д.

В современной электротехнике существует множество типов и видов проводов для различного назначения. Одними из самых распространенных силовых кабелей для прикладывания электрической линии являются провода с маркировкой ВВГ- Пнг и АВВГ-Пнг. В данной статье мы рассмотрим кабель ВВГ, как делается расшифровка, некоторые его особенности, технические характеристики, а также различные конструкции.

В первую очередь стоит точно определить, какая конструкция называется кабелем. Обычно она представляет собою две или большее количество несущих жил. Каждая жила отдельно находится в изоляционном материале, а затем все они заключены в одно общую внешнюю оплетку, которая может различаться гибкостью, прочностью, устойчивостью к различным внешним факторам, и стандартизирована нормами ГОСТ.

Практически на всех видах проводов на внешней изоляции нанесена специфическая маркировка (например, ВВГнг, АВВГ-Пнг). Маркировка представляет собою буквенно-цифровые обозначения. Данный способ необходим для того, чтобы в краткой форме дать определение типу кабеля, его материал, устойчивость к температурам или влажности, а также другие технические характеристики. Умение сделать расшифровку маркировки на внешней оплетке позволит правильно подобрать провод для электрической сети, соблюдая все необходимые требования.

Специалисты в области электротехники должны знать все краткие обозначения, которые наносятся на изоляции. Также в магазинах продавцы-консультанты должны уметь читать маркировку, чтобы иметь возможность быстро найти для покупателя бухту с интересующим его кабелем. Рассмотрим несколько маркировок распространенных проводов и их расшифровку. Кабель ВВГ-Пнг и АВВГ-Пнг.

А – первая буква означает, что жилы силового провода полностью сделаны из алюминия;
На маркировке ВВГнг первые буквы будут определять материал изоляции, а отсутствие буквы «А» позволят понять, что в основе данного силового кабеля используются жилы из меди;
Первая и вторая буква «В» в маркировке ВВГнг означает, что изоляционный материал для несущих жил, а также сама внешняя оболочка изготовлены из поливинилхлоридного пластиката (ПВХ);
Буква «Г» — определяет, что силовой кабель гибкого типа, не бронированный (поверх оболочки нет защитных покров);
Буква «П» — плоская конструкция, жилы в бухте расположены в одной плоскости, параллельно друг другу.

Если на маркировке присутствует приставка «нг», это значит, что при производстве изоляции для всей бухты провода использовался особый устойчивый поливинилхлоридный пластикат, который может выдерживать высокие температуры и не поддается горению при контакте с открытым огнем.
«НГ» — высокая огнеупорность оболочки, пониженный коэффициент горючести.

Буквы «нг-SL» — изоляция в соответствующей бухте не поддается горению, а также при плавлении практически не выделяет газ и дым. Цифровые обозначения позволяют определить диаметр сечения шнура в бухте, количество жил в основе конструкции. Например, АВВГ 3х4 – бухта с трехжильным силовым кабелем, сечение каждой жилы 4 мм 2 . Силовые конструкции подлежат обязательной сертификации по нормам ГОСТ.

Маркировка проводов и ее расшифровка

Каждый из серийно производимых кабелей может отличаться материалом жил, изоляции, их количеством и дополнительным элементами. Это позволяет производителю вести разработки под конкретные условия эксплуатации. Для их распознавания применяют соответствующую маркировку. Ее расшифровка может многое рассказать о компонентах готового изделия, наличии специфических слоев, например, бронированного, способе прокладки (по воздуху, по земле, по каркасу и т. д), количестве и сечении жил. Остальные показатели, например, вес погонного метра кабеля, выбираются по таблицам.

Касаемо упомянутых ранее марок силовых кабелей (да и остальной подобной продукции тоже) действует послойный принцип организации обозначения, начиная с внутреннего. Соответственно, для ВВГ-ХЛ, ВВГ-Пнг, ВВГнг-HF и т. п., первая буква должна отвечать за материал токопроводящей жилы. Но здесь, согласно стандартам, есть одна особенность: буква эта может быть явной или скрытой (как в нашем случае). Если в качестве материала для жилы используется алюминий, то вначале маркировки стоит символ «А». Если же вначале мы видим любой другой (например, для ВВГ-ХЛ это символ «В»), то это автоматически означает что жила медная. Других вариантов в руководящих документах и технических стандартах не приводится, поскольку эти материалы являются сегодня фактически безальтернативными в массовом производстве благодаря своим физических особенностям. Удельный вес этих металлов отличается практически втрое, а это значит, что кабель одинаковой длины и сечения с медной жилой будет весить в три раза больше алюминиевой.

В (первая) – токопроводящая медная жила имеет первичную поливинилхлоридную (ПВХ) изоляцию. В зависимости от предназначения жил, ее цвет может быть разным. К примеру, фазный провод может иметь коричневую изоляцию, нулевой – синюю, заземляющий – комбинированную желто-зеленую;
В (вторая) – оболочка изолированных жил из подобного ПВХ;
Г – отсутствие защитного покрова (внешней оболочки). На электротехническом лексиконе это означает, что кабель «голый».

Это комплекс символов, формирующих базовое обозначение. В зависимости от количества и типа слоев, оно может быть короче или длиннее, то есть будет содержать дополнительные знаки. Например, символ «Б» будет свидетельствовать о наличии бронированного слоя и возможности укладки в земле. Идущие после них указывают на ту или иную модификацию, уникальные характеристики:

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

ХЛ – холодостойкое исполнение кабеля, указывающее на то, что он применяется при экстремальных температурных и влажностных условиях;
П – плоская форма кабеля (отдельные жилы укладываются в оболочке не концентрическим, а линейным способов, в ряд);
нг – используемые материалы и их комбинация не поддерживают горения;
HF – буквально, в переводе с английского, это значит «свободный от галогенов». На практике, этот термин применим не ко всем химическим элементам 17 группы, а по большому счету только к хлору. В процессе горения, такие кабеля не выделяют токсичные хлорсодержащие продукты горения.

А теперь можно перейти к более детальному рассмотрению упомянутых модификаций и их характеристик.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ	И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.
Сечения одно- и многопроволочных жил	Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.
Класс гибкости кабеля ВВГ	В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.
Фасонная и обычная жила кабеля ВВГ	Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.
Количество жил кабеля ВВГ	Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.
Нормы по сечению жил кабеля	Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.
Толщина изоляции кабеля ВВГ	Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.
Толщина оболочки кабеля ВВГ	Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Длительно допустимый ток кабеля ВВГ

Перед приобретением кабеля необходимо учитывать такую важную характеристику как длительно допустимый ток. На самом деле длительно допустимый ток, который может поддерживать кабель ВВГ, будет варьироваться в зависимости от количества жил, их способа сечения, а также от условий, где именно пролегает электропровод. На самом деле показатели очень разнятся в зависимости от того, расположен провод на земле или в воздухе.

Что касается минимально допустимого тока, то он находится на показателе 19 ампер. Однако лучше не гадать и изучить детальную информацию, чтобы иметь представление о спецификации конкретного провода, который вы намереваетесь приобрести.

Приведем характеристики в зависимости от номинального сечения, количества жил, допустимого тока.

Номинальное сечение	С двумя основными жилами	С тремя основными жилами	С четырьмя основными жилами
1.5	24	21	19
2.5	33	28	26
4	44	37	34
10	76	66	61
25	134	115	107
35	166	141	131
50	208	177	165

Учитывая данные из приведенной таблицы, можно считать, что номинальный ток может быть равен от 0,66 и до 1 кВт, а его частота при этом будет равна 50 Гц.

Если мы имеем в виду минимальную площадь сечения кабеля, то мощность достигнет 31/2 кВт.

Если мы будем рассматривать такое понятие, как сопротивление, то оно тоже будет варьироваться в зависимости от выбранной площади сечения жил конкретного провода. Если она равна минимальному показателю в полтора квадратных миллиметра, то сопротивление будет равно 12 МОм/км.

Если же провод имеет сечение 5 кв. мм, то сопротивление будет равняться 9 МОм/км.

При этом это средний показатель, который выявлен при средней температуре +20 градусов по Цельсию.

Кабель ВВГ чаще всего размещается в стене под слоем штукатурки. Поэтому каждому хотелось бы приобрести такой провод раз и навсегда, чтобы на ближайшие 30 лет забыть о его существовании и не вспоминать о проблемах. К сожалению, отсутствие умения подбирать провод в соответствии с его характеристиками, а также незнание нюансов выбора, может привести к тому, что у вас начнутся проблемы с проводкой. Или же провода будут подлежать замене спустя какую-то пару лет. Поэтому необходимо детально ознакомиться с информацией и из всего многообразия кабелей ВВГ выбрать именно тот, который подходит вам по характеристикам.

А также не забывайте о необходимости проверять наличие сертификации и соответствия ГОСТ перед приобретением. Соблюдая все эти нюансы, вы обеспечите себе продуманную покупку, которая не доставит вам хлопот.

Без кабеля ВВГ не обойтись, если вы хотите качественную и безопасную проводку или соединение. Обеспечьте себе и своим близким здоровый сон и уверенность в безопасности.

Сечение

В электротехнических изделиях ВВГнг данный параметр варьируется в пределах от 1,5 мм кв. до 50 мм кв. Количество сечений указывается второй цифрой. Например, в проводе ВВГнг 3 х2 5
жилы имеют сечение 2,5 мм кв. Тем не менее встречаются и провода, сечение которых может составлять 400 мм. кв. Однако такие кабели изготавливаются по специальному заказу. Если указан параметр 4 мм кв., это не значит, что именно такое сечение имеют все пять жил провода ВВГнг. 2,5 кв. мм считается оптимальным их показателем, поскольку у нулевого проводника и проводника заземления сечение обычно меньше.

Лучшей проводимостью обладает то оснащение, у которого показатель сечения больше. Проводимость измеряется как сопротивление проводника на тыс. метров длины. Например, кабель, сечение которого составляет 1,5 мм кв. обладает сопротивлением до 12 Ом, а изделие с сечением 50 мм кв. — 0,39 Ом.

Провод можно эксплуатировать, если на длину тыс. метров его сопротивляемость будет в пределах 7-12 Ом. Показатель сопротивления измеряется при температуре не выше 20 градусов.

Расшифровка всех маркировок ВВГнг кабелей

В дословном переводе, аббревиатура ВВГнг, расшифровывается следующим образом:

“В” – использование поливинилхлорида при выпуске кабеля с внешней стороны.
“В”- использование того же ПВХ для внутренней оболочки медных жил.
“Г”- кабель не имеет в составе средств для бронирования. Это является одной из причин, почему его не стоит использовать в земле.
“НГ” – обозначает не горючий и указывает на пониженный класс пожарной опасности.

В качестве дополнительных параметров, в маркировке ВВГнг, могут также присутствовать:

Индекс пожарной опасности по ГОСТ 31565-2012, отвечающий за кабельную маркировку. Согласно стандарту имеется 5 степеней, характеризующих кабель по степени устойчивости при воздействии огня:
- А F/R. Группа 1а. Для проводов, использующихся при специальных условиях и нагрузки. Не применяются для общего пользования.
- А. Группа 1б. Наиболее распространена. Является наивысшей степенью, характеризующей устойчивость кабеля к воздействию огнем.
- B. Группа 2.
- C.Группа 3.
- D.Группа 4.
“П” – характер внешнего исполнения кабеля. В данном случае говорит о том, что он плоский. Также редко могут
“LS” – означает пониженные характеристики дымовыделения при горении. В конструктивном плане, после внешней оболочки, на кабель добавляется еще один слой пластиката.
“О”- жилы кабеля монолитные и сделаны из одного провода. “М” – многопроволочные.
“К” – кругложильное исполнение.
“С” – жилы выполнены секторно.
“ХЛ” – устойчивые к холоду.
“Т” – устойчивые к тропическим условиям эксплуатации.
Редко в наименовании также встречается характеристика напряжение. Например можно встретить: “0.55”, обозначает, что кабель может работать под напряжением 550 Вольт.

Таким образом, маркировку данного вида провода, можно рассмотреть на примере.

Чем отличается NYM от ВВГнг

Основное отличие указанных проводников заключается в классах проводимого напряжения, в рабочей температуре, а также в цвете. Кабель ВВГнг(А)-LS можно легко отличить от NYMнг(А)-LS – по цветовому оформлению. Что касается рабочего напряжения, то ВВГнг(А)-LS может выдерживать до 1кВ, а

NYMнг(А)-LS – не больше 0,66 кВ. Кабель ВВГнг(А)-LS допускается эксплуатировать при температуре от -50 до +50 градусов Цельсия. Второй тип проводника – при -40 до +65 градусов. Заявленный эксплуатационный срок, как первого, так и второго проводника составляет 30 лет. При введении обоих кабелей в оборудования допускается уплотнение.

Характерное отличие NYM от ВВГнг состоит в том, что он всегда выполняется в круглой форме. Примечательно, что именно такая форма существенно упрощает герметизацию кабеля в устройствах, шкафах, распределительных щитах.

Минусы и плюсы

Для того чтобы сделать выбор в пользу того или иного проводника, необходимо рассмотреть их преимущества и недостатки. Изначально проанализируем преимущества NYM:

Простота при разделке кабеля, при его установке. Проводник, имеющий круглое сечение, не перекручивается, чего не сказать об аналогах, имеющих плоскую форму;
Уплотнение при вводе в оборудование – простое и надежное;
Внешний вид – идеальный.

Что касается недостатков NYM, то они состоят в следующем:

Защитная оболочка – не устойчивая к УФ излучению. Вот почему часто применяются ограничения в плане его применения на открытых площадках;
«течь»: многие проводники данного типа характеризуются вытеканием жидкости с мест разделки; жидкость напоминает масло, которое имело низкое качество при производстве продукции;
Не допускается прокладка в грунте;
Стоимость выше, чем у аналога ВВГ;
Групповая прокладка не допускается.

Теперь необходимо рассмотреть ВВГ.

Допускается монтаж на открытом воздухе;
Разрешается укладка кабеля под землей в специальном кожухе;
Стоимость меньше, чем у NYM.

Впрочем, ВВГ характеризуется рядом недостатков – меньшая пластичность и гибкость.

Вывод по выбору марки кабеля

В итоге можно отметить, что как первый, так и второй тип проводника можно применять при обустройстве внешней и внутренней электропроводки. При уличном монтаже рекомендуется применять защитный кожух. Отношение у электриков к рассматриваемым кабелям – разное. Одни отдают предпочтение NYM, а другие – ВВГ по причине удобства выполнения монтажных работ.

Самое главное – проверка качества, подлинности продукции. Китайские подделки внешне могут ничем не отличаться от сертифицированной продукции, вот только срок эксплуатации и электротехнические параметры у такого кабеля – намного меньше. Вот почему покупку кабельной продукции нужно осуществлять только в специальных точках продаж, которые имеют сертификаты качества на предлагаемый товар.

Хочу отметить что согласно требованиям СП 31-110-2003 п.14.3 и п.2.1 ПУЭ ВВГ и NYM, которые не имеют индексов «нг» и «LS» запрещается использовать внутри жилых помещений. Также смотрим ГОСТ 31565-2012 и ГОСТ 31996-2012. Даже в промышленных целях данные проводники (без указанных индексов) можно укладывать только по одному, а не пучком.

Современные требования к кабельной продукции, особенно той, которая будет использована для монтажа домашних электросетей, существенно ужесточились. Даже если проводник имеет не горючую изоляцию при нагревании, то в случае пожара с нее могут выделяться токсические вещества, пагубно влияющие на дыхательные органы человека.

Не стоит экономить средства на кабельной продукции, ведь от нее зависит не только безопасность имущества, но и, прежде всего, здоровье, жизнь человека. При этом не имеет значения, какой кабель будет куплен: ВВГ или NYМ.

Кабель ВВГ п (он же – силовой провод ВВГ п ), традиционно применяется в стационарных установках, имеющих номинальное напряжение 0,6 и 1 кВ, а также частоту электротока, которая равняется 50 Гц. От прочих подвидов он отличается тем, что его жилы (которых может быть от одной до пяти) находятся в одной плоскости и имеют плоскую форму.
