Как подключить выключатель: используем схемы

Как выбрать и установить выключатель схема 6

Выключатель схема 6 — это устройство, предназначенное для управления электрическими цепями в доме или офисе. Он позволяет включать и отключать электропитание в определенной зоне или для конкретного электроприбора. Выключатель схема 6 широко используется для освещения, электропитания розеток и других электрических устройств.

При выборе выключателя схема 6 необходимо обратить внимание на несколько ключевых моментов:

1. Тип выключателя: существует много различных типов выключателей схема 6, включая одиночные, двойные и триплексные. Одиночные выключатели используются для управления одной группой светильников или розеток, в то время как двойные и триплексные выключатели могут управлять несколькими группами электроприборов.
2. Мощность: выключатель схема 6 должен быть способен выдерживать требуемую мощность ваших электроприборов. Перед покупкой уточните, сколько ватт он может выдержать.
3. Дизайн: выберите выключатель схема 6, который будет сочетаться с общим стилем вашего интерьера. Существует широкий выбор дизайнов, включая различные цвета и текстиры.

После выбора подходящего выключателя схема 6 можно приступать к его установке:

Выключите электропитание: перед установкой выключателя необходимо отключить электропитание в соответствующем помещении. Это можно сделать путем отключения соответствующего автоматического выключателя в электрической щитовой или переключения соответствующего блока предохранителей.

Снимите старый выключатель: с помощью отвертки аккуратно отсоедините провода от старого выключателя

Обратите внимание на правильное подключение проводов — обычно черный провод подключается к контакту «L» (фаза), а синий или белый провод — к контакту «N» (нуль).

Установите новый выключатель: подключите провода к соответствующим контактам на новом выключателе, следуя инструкциям производителя. Затем прикрепите выключатель к стене с помощью винтов или скобы.

Включите электропитание: после установки нового выключателя можно включить электропитание и проверить его работу

Убедитесь, что выключатель корректно включает и выключает соответствующую группу электроприборов.

Установка выключателя схема 6 может быть произведена самостоятельно, однако при отсутствии соответствующих навыков рекомендуется обратиться к профессионалам

Важно следовать инструкциям и правильно подключать провода, чтобы избежать возможных проблем и повреждений электрической системы дома или офиса

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Выключатели. Проходной (схема 6) и перекрестный (схема 7) выключатель. Какой именно выбрать? Схемы подключения.

В ассортименте у производителей электроустановочных изделий в описании можно найти различные схемы подключения выключателей и переключателей. Выбирая их на сайте, самое главное, не запутаться, какая схема, для чего предназначена.

Самые частые вопросы возникают про перекрестные и проходные выключатели, и чтобы не мучить Вас загадками, мы решили Вам дать полную информацию по всем схемам.

Все выключатели (условно, так сложилось) делятся на три группы – «обычные», «проходные» и «перекрестные».

У обычных выключателей управление происходит из одной точки, это самый популярный вид. Такие выключатели работают по принципу разрыва или замыкания линии фазы.

Схема подключения обычных выключателей обозначается цифрой 1. У выключателей с подсветкой – 1L.

У двухклавишных обычных выключателей – цифрой 5 (с подсветкой 5L). Трехклавишные выключатели имеют схему подключения 1+1+1.

Проходными выключателями (можно также увидеть название «переключатели», потому что они не только включают и выключают свет, а еще и переключают) называют те, которые могут управлять светом из двух точек. Самый распространенный пример использования – установить один проходной выключатель в начале лестницы, а другой – в конце. То есть, чтобы выключить свет на лестнице, Вам не придется спускаться еще раз вниз и подниматься в темноте. Также удобно использование в спальне – один можно установить при входе в комнату, а другой – у кровати. Такая схема подключения очень удобна и экономит потребление электроэнергии.

На задней части таких выключателей (переключателей) Вы можете увидеть схему 6, у двухклавишных – 6+6, у выключателей с подсветкой – 6L и 6+6L.

Схемой подключения 7 обозначают перекрестные (промежуточные) выключатели. Такой вид выключателей дает возможность управлять светом из трех и более точек. К примеру, один выключатель можно поставить при входе в гостиную, а два других – около дивана, и Вы сможете включать и выключать свет с помощью каждого из них.

Самым популярным и любимым вопросом от наших покупателей является – «Существуют ли двухклавишные перекрестные выключатели?». И мы уверенно всегда отвечаем: «Да!». Но, к сожалению, такие переключатели есть только у одного производителя ABB серия ZENIT. Это модульная серия, и она есть в продаже на нашем сайте.

Итак, подведем итог.

• Для управления светом из одной точки нам нужен обычный выключатель.
• Два проходных выключателя нам пригодятся, если мы хотим управлять светом из двух точек.
• Если мы планируем использовать три точки света, то берем два проходных выключателя, а между ними подключаем перекрестный (промежуточный) переключатель.
• И самый интересный вариант. Мы запланировали многоступенчатую систему освещения, и нам необходимо управление светом из четырех и более точек. Для этого нам нужно два проходных выключателя на концах схемы и два — или более — перекрестных (промежуточных) посередине.

Если у Вас все же остались вопросы по схемам подключения, то мы всегда рады Вас проконсультировать по телефону или через обратную связь на нашем сайте.

Выключатели Schneider Electric Atlas Design

Многие не подозревают, что существует целых 8 типов выключателей. Под выключателями могут подразумеваться проходные и перекрестные переключатели, кнопочные выключатели, двух и трехклавишные выключатели, двухполюсные выключатели. Эти устройства могут быть как с подсветкой и индикацией, так и без нее.

Ниже вы найдете описание восьми схем выключателей и информацию о том, в каких сериях электроустановочных изделий Schneider Electric они встречаются.

Схема 1 – Выключатель однополюсный

Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом (клавишей).

Используется в одноклавишных, выключателях, кнопочных выключателях, а также в вышеперечисленных устройствах с подсветкой.

Эта схема выключателя встречается во всех сериях электроустановочных изделий Schneider Electric.

Схема 2 – Выключатель двухполюсный

На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.

Среди серий Schneider Electric схема 2 представлена в Merten, Unica, Odace, W59.

Схема 3 – Выключатель однополюсный для трех цепей с общим вводом

Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент (клавишу).

Распространенное название этой функции – трехклавишный выключатель. Схема выключателя 3 представлены в сериях Schneider Electric: Merten, Unica, Sedna, AtlasDesign, Glossa, W59, Blanca, Этюд.

Схема 4 – Переключатель однополюсный на два направления

Имеет положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.

Схема выключателя 4 представлена в серии Merten.

Схема 5 – Выключатель однополюсный для двух цепей с общим вводом

Это широко распространенный выключатель с двумя клавишами. Схема используется, например, в двухклавишном выключателе для включения люстры.

Схема 5 представлена во всех выключателях производства Schneider Electric.

Схема 6 – Переключатель однополюсный на два направления

Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест; может использоваться совместно с переключателем схемы 7.

Схема 6 чаще всего встречается в одноклавишных переключателях с подсветкой и без, в двухклавишных переключателях и карточных выключателях.

Данная функция представлена в сериях электроустрановочных изделий Merten, Unica, Sedna, Odace, Mureva, AtlasDesign, Glossa, W59, Blanca, Этюд, Рондо.

Схема 6/2 – Переключатель двухполюсный на два направления

Содержит два переключателя схемы 6, управляемых двумя исполнительными элементом (клавишей). Часто используется название «двухклавишный переключатель» для этой функции.

Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента (клавиши). Каждая контактная группа при этом управляется отдельно.

Схема выключателя 6/2 представлена в сериях Merten, Unica, Odace, Sedna, Mureva, AtlasDesign, Glossa, W59, Blanca.

Схема 7 – Переключатель реверсивный на два направления

Другое название данного переключателя – промежуточный или проходной выключатель. Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6.

Этот переключатель может быть построен из переключателя по схеме 6/2, для чего устанавливают внешние перемычки.

Схема 7 используется в перекрестных переключателях, представленных в сериях Merten, Unica, Mureva, Sedna, AtlasDesign, Glossa, W59.

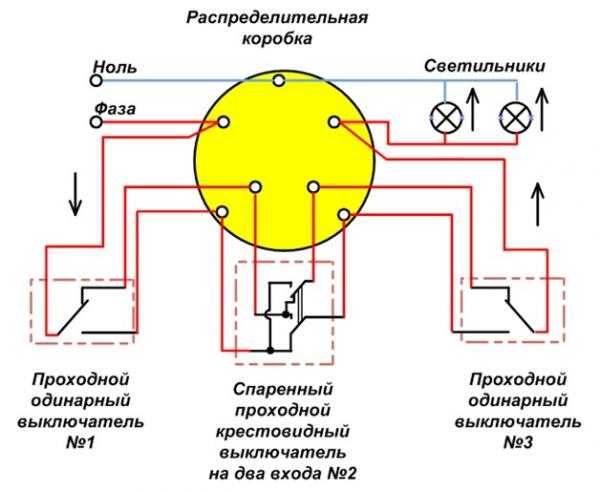

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

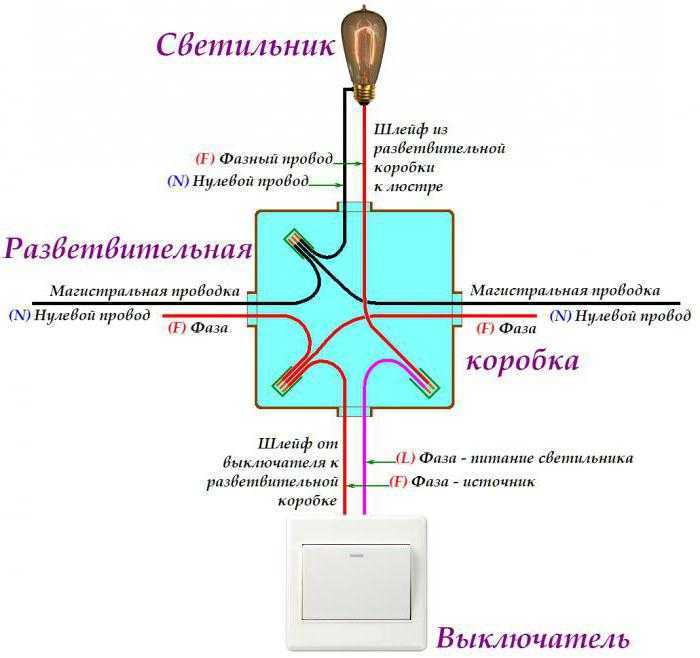

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Виды дистанционного управления

Дистанционное включение света бывает проводным и беспроводным, ручным и автоматическим, с возможностью манипулирования светом с устройств, работающих по принципу излучения и приема волн определенных частот: инфракрасным, микроволновым, радиочастотным, звуковым, ультразвуковым, голосовым (управление конкретными командами). В этой статье подробно остановимся на управлении освещением с помощью различного типа излучений, голосовых и звуковых команд.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

• Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
• Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
• Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

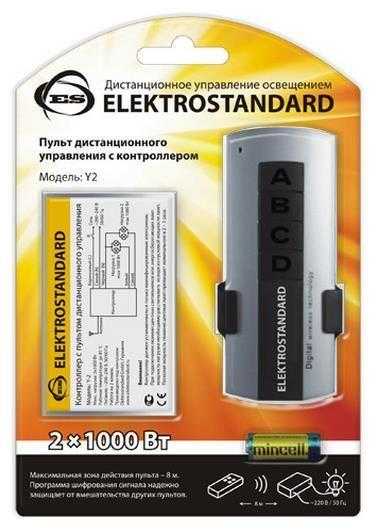

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

• Пульта;
• Аккумулятора;
• Контроллера дистанционного управления, подключаемого к сети и нагрузке.

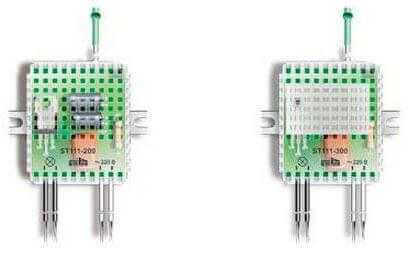

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – «Сапфир» компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных «прерывателей цепи». Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости». Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

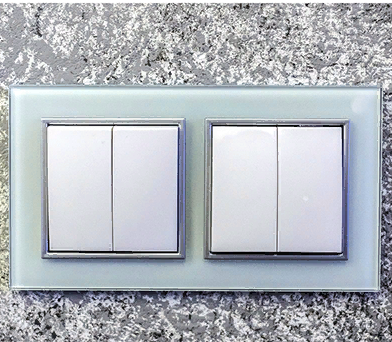

6 Двухклавишные выключатели с подсветкой: самостоятельное подключение

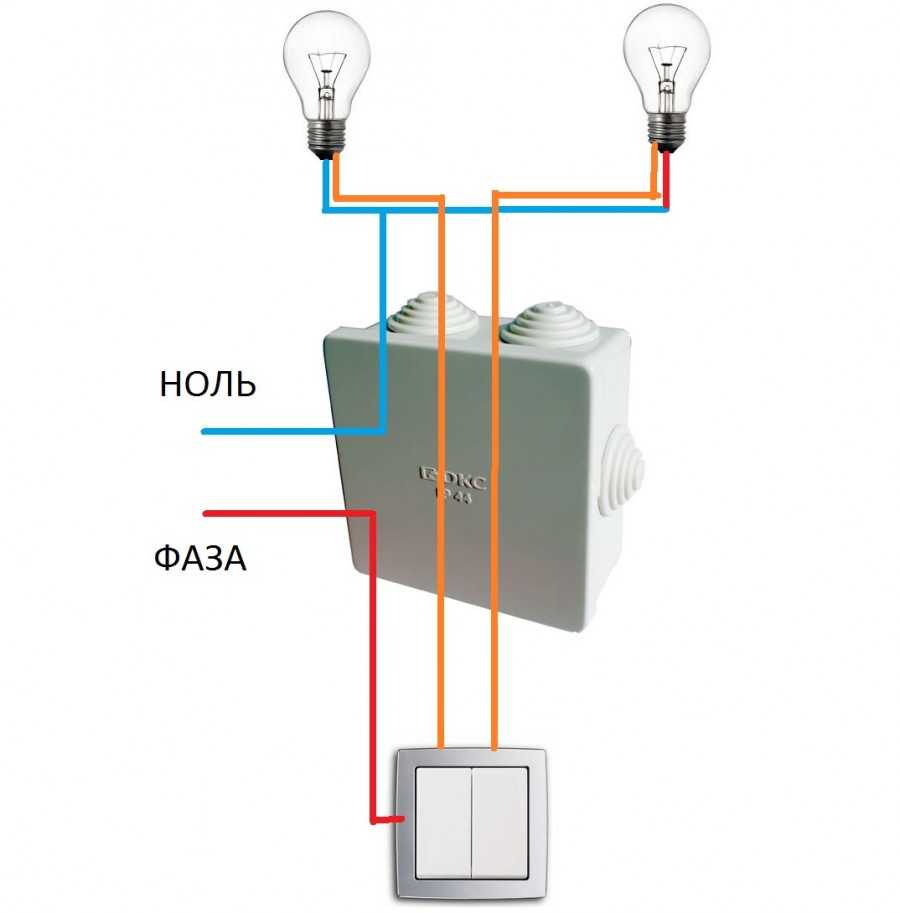

Подключить двухклавишный выключатель так же нетрудно, как и одноклавишный. Просто в подрозетник ставится не два, а три жила. Одна из жил – фаза, оставшиеся две – на светильники или люстры. Вот и все отличия.

Фазу, как правило, скорее всего, выделяют красным или же коричневым цветом, а от люстры – черные или белые цвета. Взяв в руки необходимый инструмент, проверяется «фаза» перед подключением, после – маркируется провод (можно чем угодно – изолентой, лаком, маркером).

Отключив питание, настает пора подключения устройства к сети на 220 вольт.

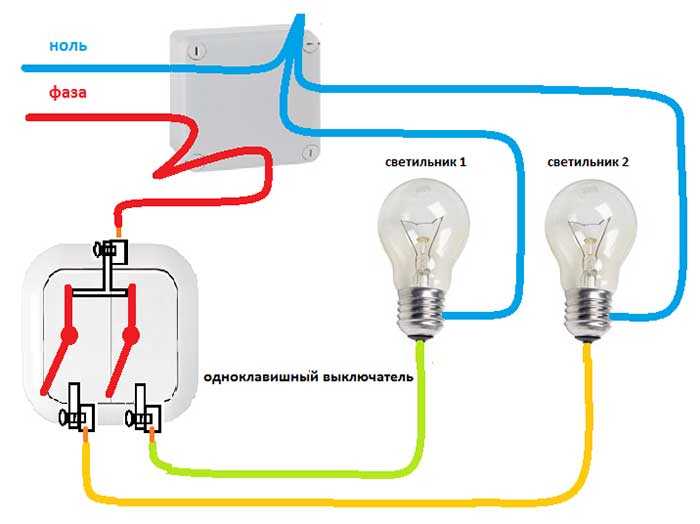

Подсоединение выключателя с двумя клавишами к сети имеет незначительные отличия с подключением одинарного выключателя, так что с этим легко справиться

Зная, что у двухклавишной версии устройства три клеммы, одна из которых – для фазы, а две другие – для проводков от светильника, нужно в первую очередь найти маленькую схему или букву L — она обозначает место подключения провода для «фазы».

При отсутствии опознавательных знаков делается следующее: подключение фазы проводится лишь к верхней единичной клемме, к нижним двойным нужно подключать провода от люстры.

Три контакта для подключения. Тот, что вверху, — для фазы. Те, что снизу, – для проводов от люстры

По окончании работы надо провести проверку освещения. Сначала нажать на одну клавишу, затем на другую. Если нет проблем и все включается, остается лишь установить в подрозетник и собрать.

Проходной выключатель с тыла

Если схемы нет, посмотрев на контакты (медные зажимы в отверстиях): вы обнаружите  три контакта. Очень часто отдельный контакт, особенно у недорогих производителей, является входом. Часто они перепутаны. Для определения общего контакта, нужно просто прозвонить при разных положениях клавиши. Необходимо это сделать в любом случае, иначе возможно не будет работать, а сам  выключатель может и сгореть.

С помощью  тестера или мультиметра определяем какой  из этих трех — общий.

Посмотрев это видео вы поймете  как найти вход (общий контакт) для проходного выключателя.

Как найти общую клемму на 2-х клавишном проходном выключателе
