Режим spdif

Что такое режим S/PDIF в телевизоре

Благодаря плодотворной работе разработчиков компаний-производителей современных телевизоров воспроизводимый в них аудиосигнал стал звучать громко и чётко. Но даже такое новшество не устраивает многих заядлых киноманов, стремящихся к тому, чтобы звук был не только громким, но и объёмным (трёхмерным), как в кинотеатрах.

Для достижения такого эффекта звучания в квартирах придирчивые пользователи используют дорогие домашние кинотеатры, способные работать в S/PDIF-режиме. Но теперь в этом нет необходимости. Достаточно только приобрести современный телевизор. В статье подробно расскажем, что такое S/PDIF-режим в современном телевизоре.

Рекомендации по использованию режима SPDIF

1. Проверьте совместимость

Перед использованием режима SPDIF убедитесь, что ваш телевизор поддерживает эту функцию. Обычно информация о наличии SPDIF можно найти в спецификациях телевизора или в руководстве пользователя.

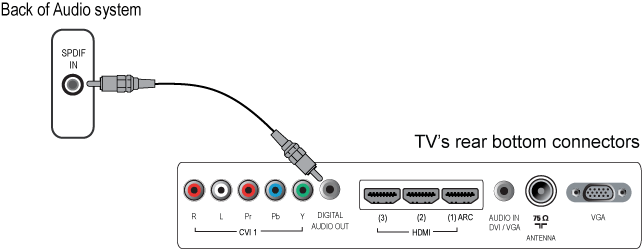

2. Подключите аудиовыход к устройству

Прежде чем использовать режим SPDIF, вам необходимо подключить аудиовыход вашего телевизора к соответствующему устройству, такому как аудиоресивер или звуковая панель. Для этого используйте оптический кабель или коаксиальный кабель и убедитесь, что оба устройства включены.

3. Настройте звуковые параметры

После подключения аудиовыхода необходимо настроить звуковые параметры на вашем телевизоре. В меню настроек найдите раздел, связанный с звуком, и выберите SPDIF как источник аудиосигнала

Обратите внимание, что некоторые телевизоры могут иметь разные варианты настроек SPDIF, например, PCM или Dolby Digital. Выберите соответствующий вариант в зависимости от устройства, к которому вы подключены

4. Проверьте качество звука

После настройки звуковых параметров включите ваш телевизор и устройство, к которому вы подключены, и проверьте качество звука. Если звук отображается с искажениями, проверьте правильность подключения кабелей или попробуйте использовать другой кабель. Также убедитесь, что устройство, к которому подключен SPDIF, настроено на прием аудиосигнала с этого входа.

5. Не забывайте о настройках громкости

При использовании режима SPDIF важно помнить, что громкость на вашем телевизоре может не контролировать уровень звука на подключенном устройстве. Чтобы регулировать громкость на внешнем устройстве, вам может потребоваться использовать его собственные контроли

6

Обратите внимание на формат аудиосигнала. В некоторых случаях ваш телевизор может иметь ограничение на формат аудиосигнала, который он может передавать через SPDIF

Если у вас есть проблемы с воспроизведением звука или его качеством, проверьте настройки формата аудиосигнала и установите соответствующий формат, который поддерживается подключенным устройством

В некоторых случаях ваш телевизор может иметь ограничение на формат аудиосигнала, который он может передавать через SPDIF. Если у вас есть проблемы с воспроизведением звука или его качеством, проверьте настройки формата аудиосигнала и установите соответствующий формат, который поддерживается подключенным устройством.

Следуя этим рекомендациям, вы сможете правильно использовать режим SPDIF на вашем телевизоре и наслаждаться качественным звуком при просмотре фильмов, телепередач и игр.

Руководство по использованию Spdif Out

Spdif Out — это цифровой аудио выходной порт, который используется для передачи цифрового аудиосигнала в высоком качестве. Этот порт часто встречается на звуковых карты, музыкальных инструментах, аудио-декодерах, телевизорах и других аудиоустройствах. В данном руководстве мы рассмотрим, как использовать Spdif Out для подключения различных устройств и передачи аудио сигнала.

Шаг 1: Подключение устройств

Перед началом использования Spdif Out необходимо правильно подключить устройства. Для этого понадобятся следующие шаги:

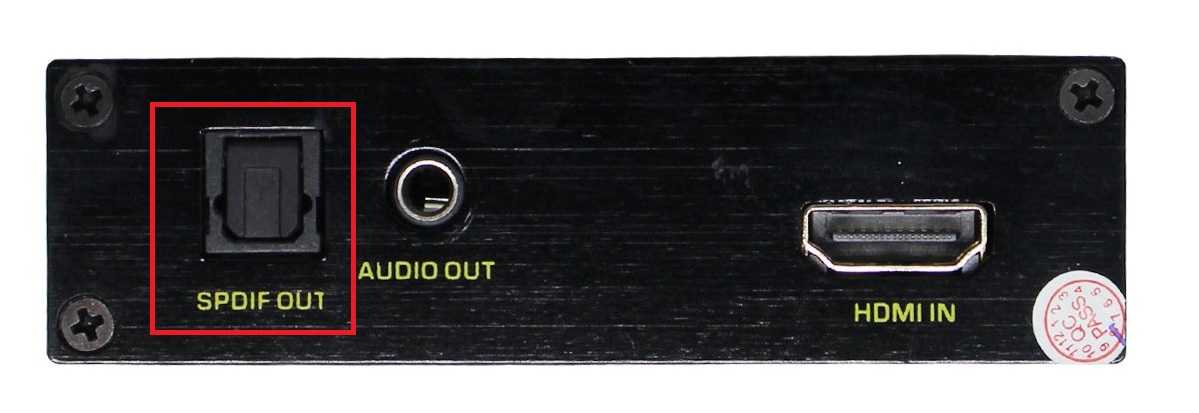

1. Найдите порт Spdif Out на вашем устройстве. Обычно он обозначается специальной меткой или иконкой.
2. С помощью соответствующего кабеля подключите порт Spdif Out к целевому устройству. Кабель может иметь разные коннекторы, например оптический разъем или коаксиальный разъем, поэтому убедитесь, что используется правильный тип кабеля.
3. Подключите другой конец кабеля к соответствующему входу на целевом устройстве. Некоторые устройства могут иметь несколько входов, поэтому убедитесь, что выбран правильный вход для подключения.
4. Убедитесь, что все подключения надежно зафиксированы и кабель не имеет повреждений.

Шаг 2: Настройка аудио

После подключения устройств необходимо настроить аудио вывод для работы через Spdif Out. Это можно сделать с помощью следующих шагов:

1. Откройте настройки звука на вашем устройстве. Обычно это можно сделать через системные настройки или настройки аудио приложений.
2. В разделе настроек звука найдите опцию выбора аудио выхода и выберите вариант «Spdif Out».
3. Проверьте, что выбранный аудио выход активирован и уровень громкости настроен правильно.
4. Сохраните настройки и закройте окно настроек звука.

Шаг 3: Проверка и использование

После настройки аудио выхода через Spdif Out можно провести проверку и начать использовать. Для этого:

1. Воспроизведите аудио на исходном устройстве или откройте аудио файл на целевом устройстве.
2. Прослушайте аудио сигнал через подключенное устройство. Звук должен передаваться в высоком качестве.
3. Убедитесь, что аудио сигнал передается только через Spdif Out и не воспроизводится через другие выходы.

Заключение

Spdif Out — это полезный цифровой аудио выходной порт, который позволяет передавать аудио сигнал в высоком качестве. Если у вас есть устройство с поддержкой Spdif Out, необходимо правильно подключить его и настроить аудио выход для его использования. Используйте данное руководство для уверенного использования Spdif Out и наслаждайтесь качественным цифровым аудио.

What is the AES/EBU Standard?

The AES/EBU (Audio Engineering Society and European Broadcasting Union) standard (better known as AES3) was first developed in 1989 and later revised in 1995, 1998, and 2003. AES3 is the complimenting standard to S/PDIF and is primarily used in the professional music industry and for applications requiring the highest degree of sound quality possible. The standard supports PCM encoded audio that is delivered in DAT and CD format. The most accepted formats used are 44.1 kHz (CD) and 48 kHz (DAT) and supports running and processing at any rate. The standard also uses recovering moves synched with the clock rate. This in turn is then handled by encoding the data using the Biphase mark code (BMC).

Популярные разъемы

Все разъемы телевизора можно условно разделить на популярные и не очень. Для начала есть смысл рассмотреть те, которые используются чаще прочих.

Композитный

Услышав слово «композитный вход», многие пользователи придут в недоумение, но если назвать его тюльпаны или AV выход, то понимания появится больше. Все это названия для одного интерфейса, который служит для передачи аналогового аудио и видео сигнала. AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио).

Композитный вход служит для подключения старых спутниковых или цифровых приставок, DVD проигрывателей, игровых консолей, видеокамер. Вход все еще используется и часто встречается в современных моделях, но все же относится к «умирающему» виду, так как передавать контент в высоком качестве через него нельзя.

Этот интерфейс в последние годы является самым востребованным. Его можно встретить не только в ТВ, но и многих видах техники. Через HDMI передается цифровой видео и аудио сигнал. В настоящий момент он обеспечивает лучшее качество (среди используемых соединений) – 4K с 60 FPS и многоканальный звук до 12.1.

Через данный разъем можно подключить практически любое устройство – игровые приставки, тюнеры, ресиверы, ПК, ноутбуки, саундбар или домашний кинотеатр, а также смартфоны и планшеты (у них используются mini или microHDMI). HDMI выходы могут отличаться поколением, например, 1.4, 2.0, 2.1. От этого зависит максимальное качество передаваемого сигнала, например, 1.4 не рассчитан на UHD.

USB – это интерфейс для передачи данных. Он может служить для разных целей, но у телевизора нужен для подключения внешних носителей информации, а также мышки, клавиатуры, геймпада. Может отличаться классом – 2.0 или 3.0. Второй обеспечивает более высокую скорость передачи информации, поэтому накопители рекомендуется подключать к нему, а устройства ввода в USB 2.0.

RF (антенный)

Разъем для антенны, RF, ANT IN, коаксиальный выход необходим для подключения телевизионной антенны, что и так понятно из названия. Он передает аналоговый сигнал. Данный вход имеет большое количество разновидностей, но у телевизоров используется 2: в первый вставляется обычная антенна, во второй подключаются спутниковые антенны или кабельное ТВ. Второй может быть подписан Cabel In, отличается тем, что имеет резьбу – то есть на антенне есть насадка, которая накручивается на данный вход.

Coaxial разъем бывает разных типов – он может быть с резьбой или типа «мама». Передавать через него можно разные типы аналогового сигнала – видео или аудио. В старых устройствах он использовался не только для видео, но и аудио, то есть был Coaxial In (подключалась антенна или VHS-проигрыватель), а Coaxial Out служил для подключения усилителя и через него колонок. В современных телевизорах под коаксиальным входом нужно понимать именно антенное соединение для видео, но не звук!

LAN (Ethernet)

LAN – это разъем для подключения оптоволоконного RJ-45 интернет кабеля. Он может быть в телевизоре, даже если последний не имеет режима работы в интернете. В таком случае через него осуществляется обновление прошивки телевизора или удаленный доступ для проведения диагностики и ремонта программного обеспечения устройства. Такие услуги предоставляют именитые бренды – Samsung, Sony и другие.

Аудио выход (3,5)

В современных телевизорах привычный всем 3,5 (мини джек) можно встретить в 50% случаев, при этом такая ситуация наблюдается даже внутри одного производителя. Как правило, выход есть у недорогих ТВ. Его негласно называют PC Audio выход, так как он служит для подключения простейших аудиосистем – колонок от ПК или наушников.

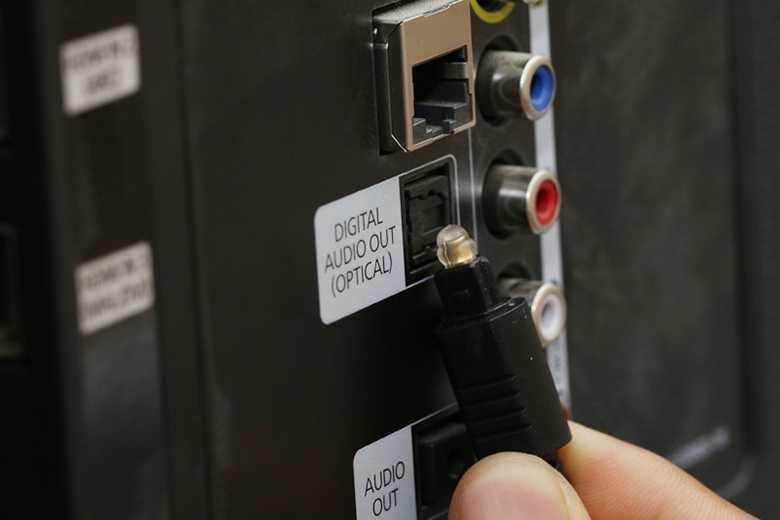

Оптика (S\PDIF)

Ценители звука до появления HDMI использовали для передачи качественного многоканального аудио именно этот разъем. Оптический вход передает звук без искажения. Он мог быть вытеснен HDMI, но производителя дорогих домашних кинотеатров оснащают свою технику оптическим выходом, считая, что качество сигнала у него выше, поэтому производители телевизоров вынуждены его использовать.

PCMCIA/Express Card/CI+

Данный слот есть не у всех телевизоров (единственный бренд, который с 2017 года оснащает все устройства слотом для модуля условного доступа — компания LG), но он актуален в 2019 году. Используется для подключения переходника на смарт карту у телевизоров со встроенными тюнерами DVB-C и S2.

Режим S/PDIF в телевизоре: полное описание

Режим S/PDIF (Sony/Philips Digital Interface) в телевизоре представляет собой цифровой аудиоинтерфейс, который позволяет передавать цифровой звук между телевизором и другими аудиоустройствами. Это может быть домашний кинотеатр, аудиосистема или наушники.

Основное преимущество режима S/PDIF заключается в том, что он передает звук в цифровом формате, что позволяет избежать потерь качества звука, которые могут возникать при аналоговой передаче. Также, цифровая передача позволяет передать звук без помех и шумов, которые могут возникать при использовании аналоговых соединений.

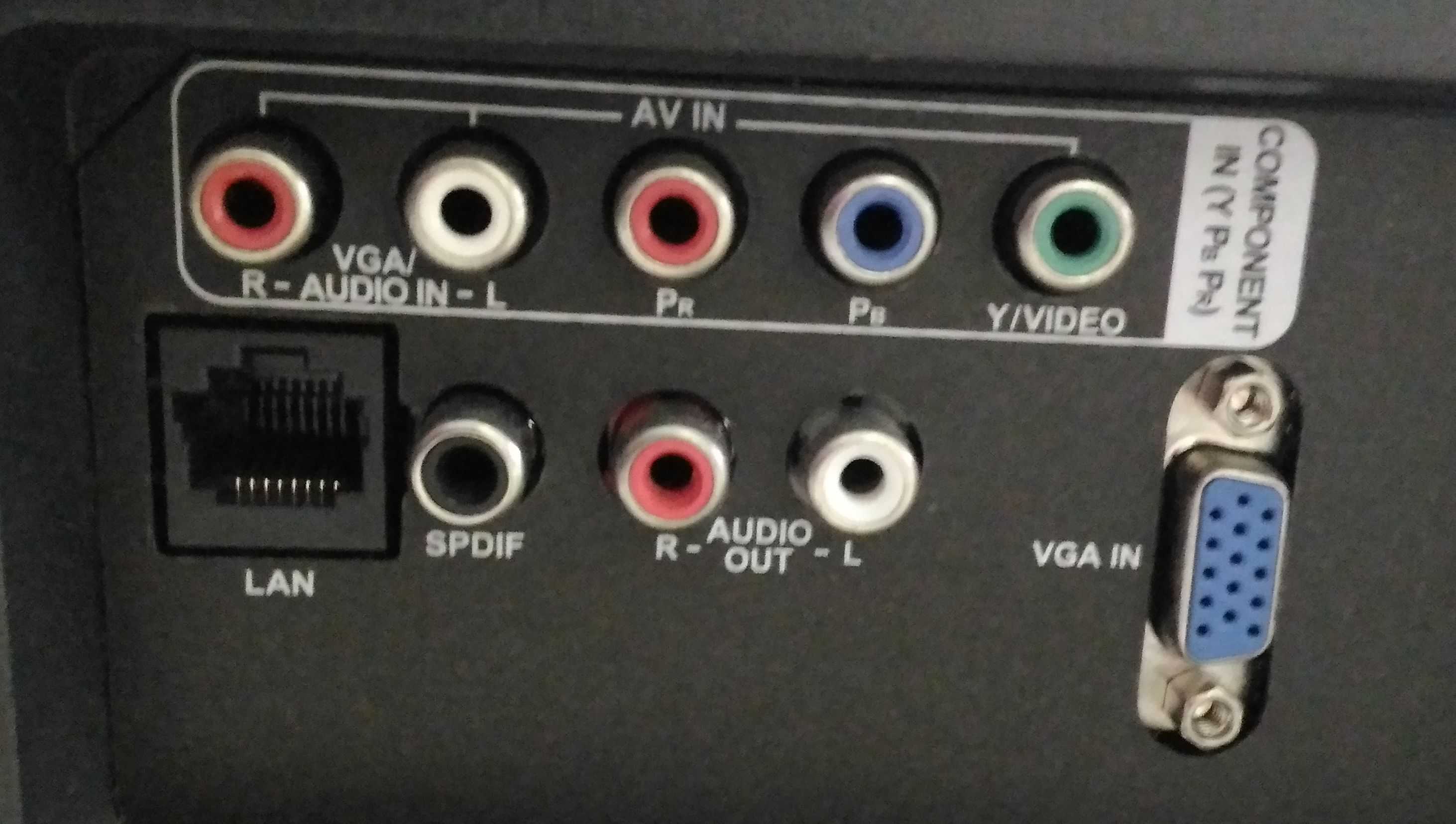

Телевизоры обычно оснащены разъемом S/PDIF, который может быть оптическим (Toslink) или коаксиальным (RCA). Оптический разъем использует оптический кабель для передачи сигнала световых импульсов, а коаксиальный — коаксиальный кабель для передачи электрического сигнала. Оба варианта обеспечивают высокое качество звука и позволяют подключение разнообразных аудиоустройств.

Для использования режима S/PDIF в телевизоре необходимо выполнить несколько шагов. Сначала, нужно проверить наличие разъема S/PDIF на телевизоре и выбрать соответствующий тип разъема (оптический или коаксиальный). Затем, необходимо подключить кабель S/PDIF между телевизором и аудиоустройством.

После подключения, необходимо настроить телевизор для использования режима S/PDIF. В меню настроек телевизора нужно выбрать раздел «Звук» или «Аудио» и выбрать режим S/PDIF в качестве источника звука. Помимо этого, возможно потребуется включить или настроить другие параметры, такие как формат выходного звука.

После настройки, звук будет передаваться через разъем S/PDIF с телевизора на подключенное аудиоустройство. В результате, вы сможете наслаждаться качественным цифровым звуком в своем домашнем кинотеатре или аудиосистеме.

Режим S/PDIF в телевизоре представляет собой удобное и качественное решение для передачи звука между телевизором и аудиоустройствами. Он позволяет избежать потерь качества и шумов, которые могут возникать при использовании аналоговых соединений. Если вам важен хороший звук при просмотре телевизора, то режим S/PDIF был создан специально для вас.

Области применения

S/PDIF первоначально применялся в -плеерах (и DVD-плеерах, проигрывающих компакт-диски), а затем стал общим способом соединения и передачи звука в других аудиокомпонентах, например, таких как MiniDisc -плееры и звуковые карты для персональных компьютеров . Он также приобрёл популярность в автомобильном звуке, где прежний беспорядок многочисленных проводов может быть заменен единственным волоконно-оптическим кабелем, который устойчив к электрическим помехам.

Чтобы оборудование было включено в следующий список, вам необходимо. Лучше всего по-прежнему или в течение некоторого времени после завершения производства, но все еще доступные на вторичном рынке, есть возможность приобрести в нашей стране, показать выше среднего качества звука и представить более общую, чем указанная конечная цена, предлагать модификации или улучшения что попадает в них с самого начала. Из-за множества продуктов на рынке нет абсолютно никакого вопроса, стоит ли слушать оборудование.

Но и здесь мне все равно, что у вас есть полная уверенность в том, что оборудование в Рефереле было в списке, потому что на самом деле это было в моих руках. Это делает список короче, но, в свою очередь, намного более правдоподобным и часто подкрепляется надежными собственными тестами. Таким образом, он безопаснее и безопаснее, хотя следует помнить, что исходное оборудование всегда присутствует вместе с прослушивающим оборудованием и что последнее будет максимально использовать ваше мнение. Поэтому каждый элемент содержит информацию о том, какое оборудование должно использоваться для цели.

Другое применение интерфейс S/PDIF находит в передаче цифрового потока объемного звука как определено стандартом IEC 61937. Этот режим используют, чтобы подключить выход DVD-плеера к входу AV-ресивера домашнего кинотеатра, который поддерживает форматы Dolby Digital или Digital Theatre System(DTS) объемного звука.

S/PDIF (Sony*/Philips* Digital Interface) — это формат интерфейса передачи аудио, который поддерживает передачу цифровых аудио сигналов от одного устройства к другому без процедуры преобразования в аналоговый сигнал , что позволяет избежать ухудшения качества звука.

Кроме того, большинство из них имеют возможность проверить текущую доступность и цену, чтобы вы могли быстро взглянуть на то, где ваша модель доступна по самой привлекательной цене. Карточка оказалась очень приличной и даже более приличной, и ее ценили все любители бюджетного аудио с компьютера, основанного на наушниках или стереодинамиках, на которые рассчитывается каждая копейка, а также источники, играющие нейтрально и слегка подчеркнутые.

Относительно оптимальный выбор , когда речь заходит об универсальных звуковых картах для вашего компьютера. Это может вызвать спорадические проблемы в играх, такие как нежелательные звуки и т.д. однако, как правило, нет серьезной проблемы. Очень красивый макет с чрезвычайно скромными размерами.

Разъем RCA — наиболее распространенный разъем, используемый с интерфейсом S/PDIF и идентичный разъему, применяемому в потребительской аудио продукции. Кроме того, в некоторых случаях используется оптический разъем. Для того чтобы подключить аудиосистему непосредственно к активной акустической системе , последняя должна поддерживать вход S/PDIF.

Он обладает приятным музыкальным звучанием с улучшенной открываемостью предшественника и явно более крупной сценой, предлагая полностью сбалансированный и пространственный звук . Оснащен усилителем для наушников, усилением басов и линейным и коаксиальным выходом, а также стабильностью работы и отличным качеством изготовления. Несмотря на то, что надежный массив разъемов и сменный операционный усилитель или хороший предусилитель для микрофона могут быть очень привлекательным компаньоном с большим потенциалом.

Внимание к балансовому контролю, возможность одновременного подключения двух телефонов и очень богатых аксессуаров, в том числе. набор проводки, крышки, шайбы и защитные пленки

Благодаря этому у нас очень хороший бас , удивительно насыщенный диаметр и гладкое сопрано высокого разрешения.

Если системная плата для настольных ПК не поддерживает встроенные разъемы S/PDIF, можно установить звуковую карту, включающую эти разъемы.

SPDIF Audio Data Rate

Although the SPDIF protocol doesn’t specific a max resolution or data rate, the equipment which uses the SPDIF connectors has to determine the data rate “hand shake” from the SPDIF signal that both pieces of the audio hardware accept. To ensure greater flexibility, SPDIF uses a bi-phase mark code that includes either one or two transitions for each bit. This feature allows the initial word clock to be extracted from the base signal. The most common SPDIF data rates are 44.1khz for stereo CD audio and 48khz for digital audio tape (DAT). The most typical SPDIF transmissions are limited to 16 bit audio due to the limitations of CD even though it is designed to support 20 bits and 24 using after-market adapters. To support transmitting signals that are less than 20 bits, the left-over bits are automatically shaved off to zero.

Цифровое аудио S/PDIF: нет звука. В чем причина?

Вам будет интересно: Настройка VLC для просмотра IPTV на Windows и Adnroid

Сначала давайте кратко остановимся на возможных ситуациях, при появлении которых звук пропадает напрочь, и посмотрим, почему так происходит. Основными причинами такого явления можно назвать следующие:

• неправильное подключение колонок или телевизора (если звук транслируется именно на него);
• некорректная настройка звука непосредственно в Windows;
• отключение основного устройства в Windows или в BIOS;
• устаревание прошивки BIOS;
• отключение службы обработки аудио в операционной системе;
• устаревшие или неправильно установленные драйверы звукового оборудования;
• приоритетная установка драйверов S/PDIF вместо необходимых по умолчанию.

Классификация и типы HDMI

Кабель по своей структуре состоит из:

• внешней оболочки;
• оплетки или экрана с медными жилами без изоляции для пайки;
• еще одного экрана из фольги;
• оболочки из полипропилена;
• экранированных витых пар для передачи информации;
• неэкранированных витых пар для сигналов SDA SCL;
• других проводящих элементов для питания и управляющих сигналов.

Есть такие понятия как протокол и кабель Hdmi. Протокол – это те правила, по которым передаются данные от источника к приемнику. Версии протоколов постоянно выпускаются новые и, начиная с 2002 года, их насчитывается уже более десятка от 1.0 до 2.1. Сейчас уже их выпускают без нумерации, чтобы не путать пользователей. Что хорошо – все версии имеют обратную совместимость, то есть новые, хоть и имеют больше функций, но отлично взаимодействуют с ранними версиями.

Для поддержки протоколов существует такие виды кабеля:

• Standart. Подходит не для очень требовательной техники. Поддерживает разрешение 720p  и не выше 1080i с частотой 60 Гц. Со скоростью передачи не выше 4.9 Гбит/сек, глубина цвета 24 бита.
• High Speed. Поддерживает разрешение 2160p с частотой 30 Гц, может передавать 3D в Full Hd, имеет пропускную способность от 8.16 до 10.2 Гбит/сек, глубина цвета 48 бит.
• Premium High Speed. Может передавать данные с разрешением в ультра-HD (4K), частота 60 Гц. 3D также передается в ультра-качестве. Скорость – 18 Гбит/сек.
• Ultra High Speed. Поддержка разрешения до  8К. На настоящий момент максимальная скорость передачи данных – 48 Гбит/сек, поддерживает все протоколы технологии.
• Standard Automotive Cable – предназначен для использования в транспортных средствах.

Типы разъемов также могут быть различными, делятся на такие типы:

• А. Полноразмерный HDMI, наиболее часто встречающийся в крупной технике, 19-контактный, может работать с одноканальным DVI-D.
• В. 29-контактный. Совместим с двуканальным DVI-D и практически не используется в быту.
• C или miniHDMI. Применяется для многих портативных устройств.
• D или microHDMI. Имеет еще меньший размер, чем предыдущий тип. Также используется в портативной технике.
• Е  или автомобильный. Имеет дополнительный фиксирующий соединитель, который предотвращает разъединение от вибрации, и оболочку для защиты от влаги и пыли.

Существуют кабели для взаимодействия устройств с такими разъемами:

• HDMI-HDMI. Оптимальное подключение к ТВ или домашнему кинотеатру от прочих источников мультимедийного контента: наилучшее качество передаваемой информации.
• HDMI-MicroHDMI и HDMI-MiniHDMI. Отличное решение для передачи данных с небольших девайсов: планшетов, телефонов и т.п. на большой экран с возможностью просмотра в ультра-качестве.
• MiniHDMI-MiniHDMI. Способен передавать данные в 720p, 1080i и 1080. Пропускная способность ограничивается 10 Гбит/сек.
• HDMI-DVI. Используется, если одно из устройств имеет вход более старой технологии DVI. Обычно применяют, когда нужно вывести изображение с ПК или ноутбука на экран ТВ.

При подключении двух устройств одно из них будет работать на вход, а другое на выход (out). И нужно будет включить соответствующий режим приема сигнала. Более подробное подключение и настройку данного кабеля рассмотрим дальше.

Для видеокарт NVidia Geforce

• Видеокарта NVidia с разъемом для подведения звука (для последующей передачи его по HDMI)
• Интегрированная или внутренняя звуковая плата с цифровым выходом SPDIF в виде пинов на плате.
• Перемычка или кабель, соединяющий SPDIF out звуковой карты с видеокартой.

Из-за ограничений пропускной способности интерфейса SPDIF, список доступных для передачи цифровых форматов звука, ограничивается PCM Stereo, DD 5.1 и DTS 5.1.

В Windows XP настройки SPDIF очень скудны. Это касается, в первую очередь, выбора форматов передачи звука и частоты дискретизации. Поскольку в Windows XP SPDIF out, как правило, не отображается как независимое устройство вывода звука, бывает невозможно заставить звуки идти только на SPDIF.

В Windows Vista и 7, выходы являются независимыми, а у многих пользователей, наоборот, возникает необходимость дублирования аналоговых и цифровых каналов.

Совместимость Spdif out с другими устройствами

Одним из основных устройств, с которыми может быть совместим Spdif out, являются аудиоресиверы. Такие устройства позволяют усилить звук и обеспечить стерео- или многоканальный звуковой опыт. Spdif out незаменим для подключения телевизора к аудиоресиверу, так как он гарантирует передачу чистого и качественного звука без помех и шумов.

Кроме того, Spdif out совместим с домашними кинотеатрами, которые позволяют наслаждаться звуком кинотеатра прямо в домашней обстановке. Благодаря Spdif out можно подключить телевизор к кинотеатру и получить мощный и реалистичный звук, который погрузит вас в мир кино.

Также Spdif out может быть использован для подключения телевизора к компьютеру или ноутбуку. Это отличная возможность для просмотра фильмов, сериалов и другого видеоконтента с высококачественным звуком. Spdif out обеспечивает передачу звука без потерь, что гарантирует наилучший аудиоопыт при просмотре различного контента.

Важно отметить, что для совместимости с другими устройствами необходимо проверить их набор аудио входов и выходов. Например, если ваш аудиоресивер имеет оптический вход, то вам понадобится оптический кабель для подключения к Spdif out телевизора

В случае отсутствия подходящего входа, можно использовать конвертеры аудиосигнала для обеспечения совместимости.

• Телевизоры с Spdif out совместимы с аудиоресиверами
• Телевизоры с Spdif out совместимы с домашними кинотеатрами
• Телевизоры с Spdif out совместимы с компьютерами и ноутбуками
• Необходимо проверить совместимость аудиовходов и выходов устройств
• При отсутствии подходящего входа можно использовать конвертеры аудиосигнала
