Что такое dvi и vga

What is the Difference Between VGA and DisplayPort?

The difference between VGA and the DisplayPort (DP) is listed below.

• DisplayPort uses digital signals, while VGA uses analog signals.
• DisplayPort has a higher frame rate than the VGA. This makes the DisplayPort a good option for gamers (see also curved monitors for better gaming experience).
• DisplayPort provides the best alternative to computer-to-monitor connection compared to VGA. For instance, DisplayPort version 1.3 supports an 8K revolution with a 60 Hz refresh rate and a 4K revolution with a refresh rate of 120 Hz.
• DisplayPort can be converted to HDMI or DVI using a passive adapter, while a VGA can only be converted using an active adapter.
• The VGA connector contains fifteen pins, while the DisplayPort connector has twenty pins.
• VGA transmits video signals only, while the DisplayPort transmits both video and audio signals.

What is DisplayPort, then? DisplayPort is a display standard used in digital displays like PC monitors, computers, and other display interfaces to transmit digital video and audio signals. They, however,  transmit more signals at the same time which is an advantage if you need to connect multiple monitors for work.

Сравниваем подключения VGA и HDMI

Сначала следует разобраться, что собой представляют два рассматриваемых нами видеоинтерфейса. VGA обеспечивает передачу аналогового сигнала, был разработан с целью уменьшения используемых кабелей при подключении. На данный момент такой тип является устаревшим, многие новые мониторы, материнские платы и видеокарты не оснащены специальным разъемом. Видеоадаптер поддерживает работу в нескольких графических режимах, отображает 256 цветов.

HDMI – самый популярный цифровой видеоинтерфейс на текущий момент. Сейчас над ним ведется активная работа, а в 2017 году была выпущена последняя спецификация, обеспечивающая нормальное функционирование с разрешениями 4К, 8К и 10К. Кроме этого была увеличена пропускная способность, из-за чего последняя версия делает картинку более четкой и плавной. Существует несколько типов HDMI-кабелей и разъемов. Подробнее об этом читайте в других наших статьях по ссылкам ниже.

Сейчас давайте поговорим об основных отличиях рассматриваемых видеоинтерфейсов, а вы, исходя из предоставленной информации, выберите наиболее подходящий для себя вариант соединения компьютера с монитором.

Передача аудиосигнала

Передача звука – пожалуй, первое, на что следует обратить внимание. Сейчас практически все мониторы или телевизоры оснащены встроенными динамиками

Такое решение не вынуждает пользователей приобретать дополнительную акустику. Однако звук будет слышен только в том случае, если соединение было выполнено посредством HDMI-кабеля. VGA такой способностью не обладает.

Скорость отклика и четкость

Из-за того, что VGA-подключение является более примитивным, при условии хорошего кабеля, возможно мгновенное выключение-включение экрана при разрыве сигнала с компьютера. Кроме этого немного повышается скорость отклика и четкость, что также обусловлено отсутствием дополнительных функций. Если вы используете HDMI, ситуация противоположная, однако не стоит забывать, что чем новее версия и лучше кабель, тем подключение будет лучше.

Качество картинки

HDMI выводит более четкую картинку на экран. Связано это с тем, что графические адаптеры – цифровые устройства и лучше работают с таким же видеоинтерфейсом. При соединении VGA тратится больше времени на преобразование сигнала, из-за этого появляются потери. Кроме конвертации у VGA имеется проблема с внешними помехами, радиоволнами, например, из микроволновой печи.

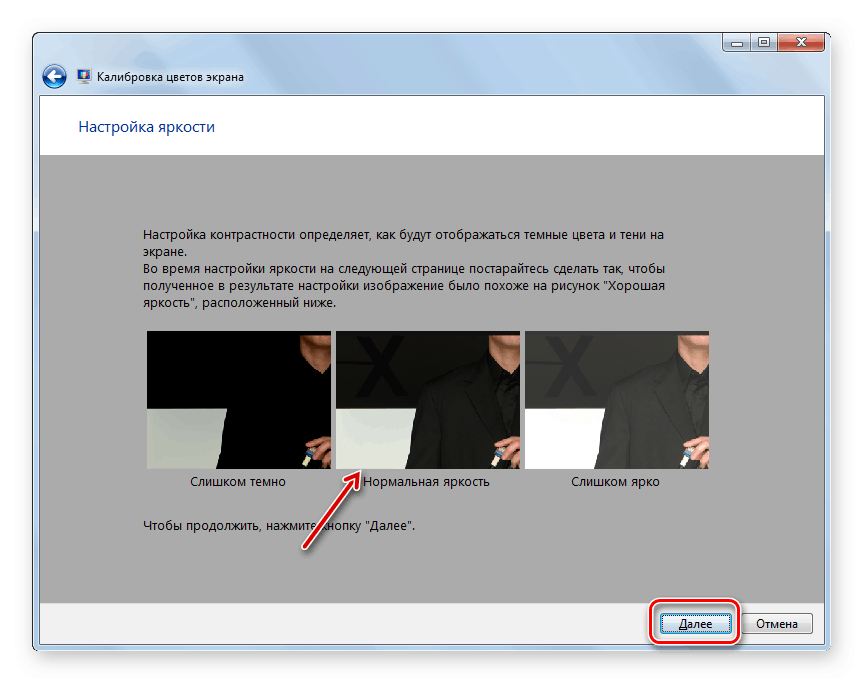

Коррекция изображения

В тот момент, когда вы запускаете компьютер после присоединения HDMI или любого другого цифрового видеоинтерфейса, происходит автоматическая коррекция изображения, а вам остается только подогнать под себя цветность, яркость и некоторые дополнительные параметры. Аналоговый сигнал полностью настраивается вручную, что часто вызывает затруднения у неопытных пользователей.

Совместимость с устройствами

Как уже было сказано выше, сейчас большинство производителей отказываются от решения VGA, уделяя основное внимание новым стандартам подключения. Вследствие этого при наличии старого монитора или графического адаптера приходится пользоваться переходниками и конверторами

Их нужно приобретать отдельно, а также они могут значительно понизить качество картинки.

Сегодня мы сравнили аналоговый видеоинтерфейс VGA и цифровой HDMI. Как видите, в выигрышной позиции оказывается второй тип соединения, однако и у первого есть свои преимущества. Мы же рекомендуем прочесть всю информацию, а уже потом выбрать, какой кабель и разъем вы будете использовать для подключения компьютера и телевизора/монитора.

Помогла ли Вам статья?

Нет

Альтернативные интерфейсы с более высоким разрешением

Один из таких интерфейсов — HDMI (High-Definition Multimedia Interface), который используется для передачи высококачественного видео и звука на телевизионные экраны и мониторы. HDMI поддерживает разрешение до 3840×2160 пикселей (4K Ultra HD) и даже более высокое, что позволяет пользователю наслаждаться превосходным качеством изображения.

Еще одним альтернативным интерфейсом является DisplayPort, который также поддерживает очень высокое разрешение до 7680×4320 пикселей (8K Ultra HD). DisplayPort предлагает сравнимую с HDMI производительность и передачу видео и звука с высокой четкостью.

Также следует отметить интерфейс DVI (Digital Visual Interface), который предлагает различные варианты DVI-I, DVI-D и DVI-A для передачи аналоговых и цифровых сигналов. DVI поддерживает разрешение до 2560×1600 пикселей, что делает его подходящим интерфейсом для профессиональных и игровых мониторов.

Выбор интерфейса с более высоким разрешением зависит от потребностей пользователя и возможностей видеоустройств. HDMI, DisplayPort и DVI предоставляют широкий выбор вариантов для подключения монитора или телевизора с высоким разрешением, позволяя наслаждаться превосходным качеством и четкостью изображения.

Симптомы ошибки неоптимального режима

Подобное происходит также на более ранних версиях Windows, когда система переходит в спящий режим. Иногда рекомендация от системы для смены разрешения поступает после очередной перезагрузки. А пользователи отмечали, что проблема уходит сама, если компьютер оставить выключенным на несколько часов. Но мы с вами не собираемся этого делать. Будем решать проблему «Неоптимальный режим рекомендуемый режим 1280×1024 60hz», чтобы она исчезла раз и навсегда. Ведь если её не решать, то подобные сообщения учащаются, отнимая наше драгоценное время.

На самом деле эта ошибка означает лишь одно – в системы установлены параметры разрешения или отображения, которые не поддерживаются экраном. Для устранения проблемы нужно определить возможности монитора и отрегулировать систему так, чтобы монитор снова начала работать с нужными ему параметрами. Что делать, куда нажимать – об этом по порядку.

Подробнее: Лучшие тесты монитора онлайн.

Видеосигнал без проводов (WiDi)!

Существуют и такие интерфейсы, даже несколько. Intel Wireless Display (он же – WiDi, или «вай-дай», как бы странно ни звучало это для русскоязычного читателя): адаптер ценой около 30 долларов подключается в USB-разъём телевизора или монитора (если технология поддерживается производителем).

Сигнал отправляется через Wi-Fi, на экране – видеоизображение. Но это лишь в теории, а на практике существенными препятствиями являются расстояние и наличие стен между приёмником и передатчиком. Технология интересная, есть у неё и перспективы – но пока не более того.

Другой беспроводной видеоинтерфейс – AirPlay от Apple. Суть и практическое применение такое же, как и у WiDI от Intel. Дороговато, не слишком надёжно, далеко не практично.

Решение более интересное, но пока малораспространённое — Wireless Home Digital Interface (WHDi). Это не совсем Wi-Fi, хотя весьма похожая беспроводная технология. Ключевая особенность – проприетарный способ защиты от помех, задержек и искажений.

Сколько пикселей поддерживает разрешение VGA?

Разрешение VGA (Video Graphics Array) является одним из самых распространенных форматов видеопередачи на компьютерах и мониторах. Имея корни с 1987 года, VGA продолжает использоваться и в настоящее время.

Основное разрешение VGA составляет 640 пикселей по горизонтали и 480 пикселей по вертикали. Это означает, что монитор с разрешением VGA может отобразить 640 пикселей в каждой строке изображения и 480 пикселей в каждом столбце. Всего это дает 307,200 пикселей на весь экран.

Тем не менее, VGA также поддерживает некоторые другие форматы разрешения, хотя они менее распространены. Некоторые из них включают 800×600 пикселей, 1024×768 пикселей и 1280×1024 пикселей. Однако основное разрешение VGA по-прежнему остается 640×480 пикселей.

Интересно отметить, что хотя разрешение VGA может показаться сравнительно низким по сравнению с более современными форматами, такими как Full HD или 4K, оно по-прежнему используется во многих областях, включая офисные мониторы, переносные компьютеры и многие другие устройства.

Разрешение	Горизонтальное разрешение	Вертикальное разрешение	Общее количество пикселей
VGA	640	480	307,200
SVGA	800	600	480,000
XGA	1024	768	786,432
SXGA	1280	1024	1,310,720

Таким образом, разрешение VGA поддерживает 307,200 пикселей, при условии, что используется основной формат 640×480 пикселей. Вместе с тем, VGA также поддерживает некоторые другие форматы разрешения, включая SVGA, XGA и SXGA, что позволяет размещать больше пикселей на экране.

Прочие вопросы

Логично, что на ответ, какой лучше разъем из всех вышеперечисленных, ответ однозначный: Display Port – как наиболее современный и отвечающий всем требованиям.

По поводу DVI и HDMI однозначного мнения специалистов не сложилось, однако HDMI обрел большую популярность. VGA же, как морально устаревший, всерьез рассматривать не стоит.

При покупке новой видеокарты может оказаться, что на старом мониторе нет разъема, который подходит для подключения монитора: например, ваш дисплей подключается через DVI, а вы приобрели мощный графический ускоритель с парой слотов HDMI.

При этом монитор еще работает «как часы», и менять его пока не хочется.

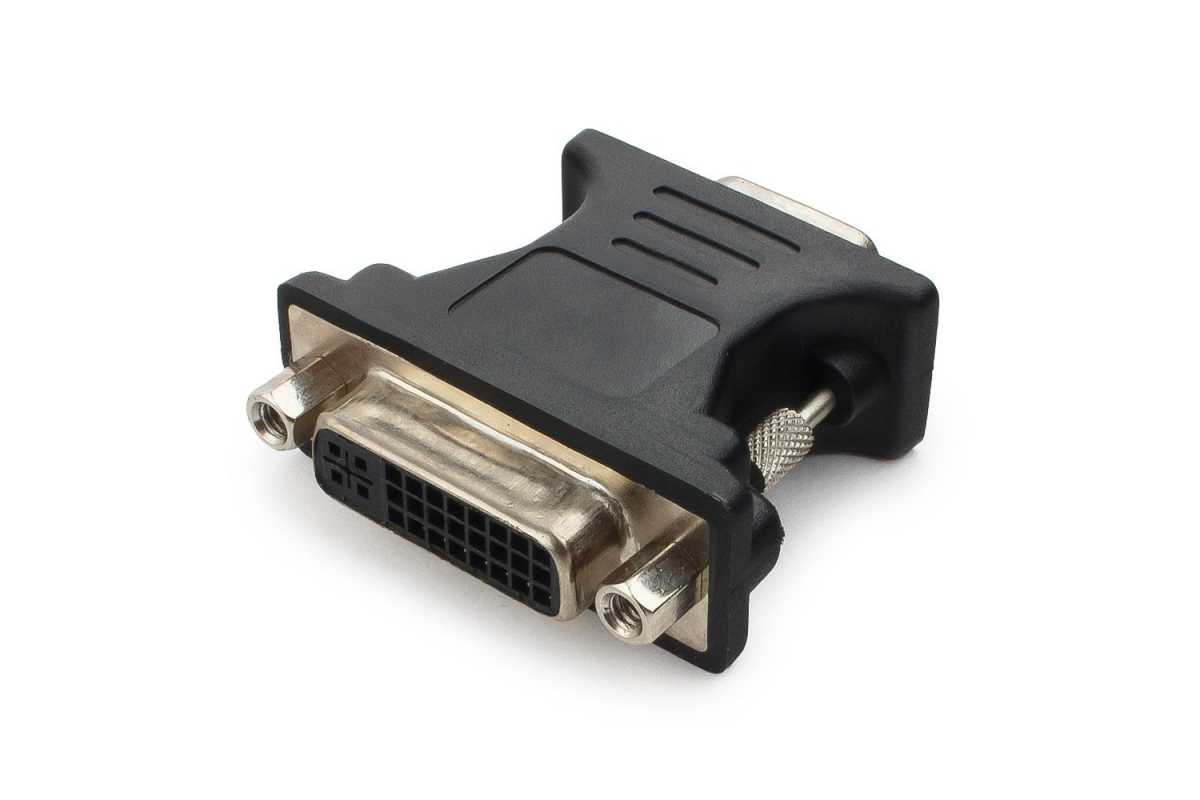

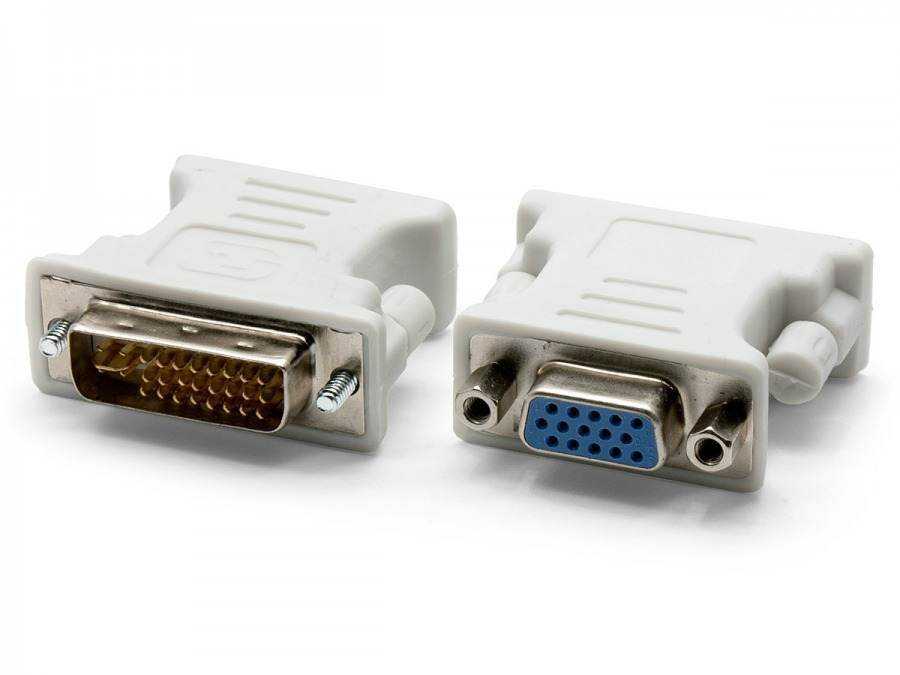

Не стоит расстраиваться: существует множество адаптеров, с помощью которых можно «подружить» физически несовместимые коннекторы.При этом нужен не переходник, а именно адаптер (разница в цене составляет всего пару долларов), который обеспечит адекватную передачу сигнала RGB без искажений.

И последнее: зачем на мониторе USB и используется ли он для передачи видеопотока? Эксперименты проводились, однако распространения такая технология не получила, так как не дотягивает по параметрам до существующих стандартов.

Мониторы же иногда оснащают ими для возможности подключения дополнительного оборудования: например, вентилятора или светильника, чтобы не занимать соответствующие порты компьютера.

Также советую ознакомиться с видами кабелей для монитора и на что влияет его герцовка. О том, где лучше всего покупать комплектующие можете почитать здесь.

DVI-выход

DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.

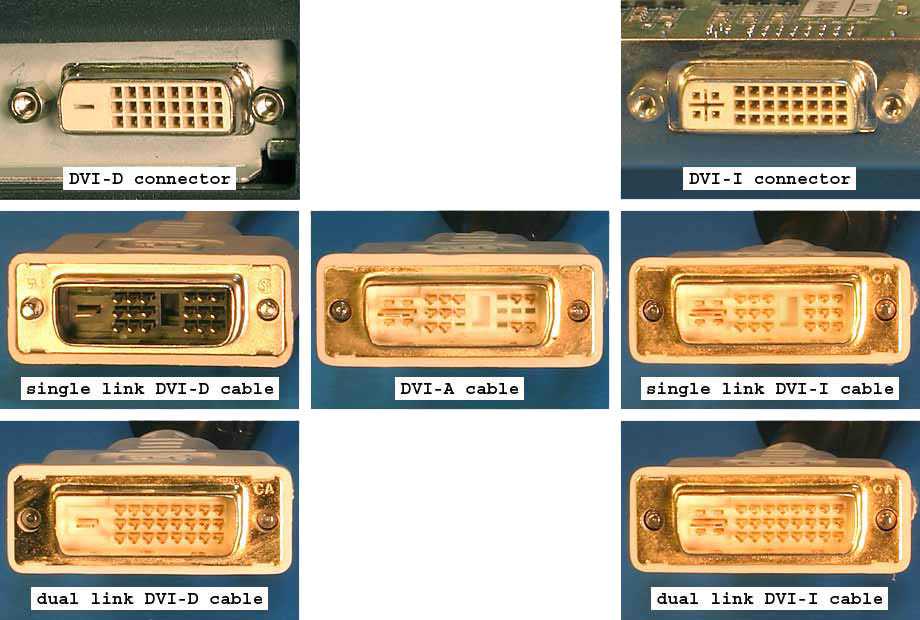

Есть несколько разновидности интерфейса DVI:DVI-D — интерфейс для вывода только цифрового сигнала;DVI-I – комбинированный, который имеет аналоговые линии (VGA). К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.

Single-Link DVI и Dual-Link DVI

Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI.Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30») нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.

HDMI

Также цифровой выход. Основное его отличие от DVI в том, что HDMI, кроме передачи видеосигнала, способен передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю одновременно. Изначально разрабатывался для телевидения и кино, а позже получил широкую популярность у пользователей ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI являет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, поэтому он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Sony, Hitachi, Panasonic, Toshiba, Thomson, Philips), и как результат — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме всего прочего, HDMI, как впрочем и DVI, — позволяет передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю с помощью HDCP

Правда для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

• HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Также была увеличена частота синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с большим количеством цветов. Теперь стала возможна передача сжатого звука без потерь в качестве благодаря новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который теперь широко используется на видеокартах.
• С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840×2160 и 4096×2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.
• Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частоту передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

DisplayPort

Появился в дополнение к DVI и HDMI, так как Single-Link DVI может передать сигнал с разрешением до 1920×1080, а Dual-Link максимум до 2560×1600, то уже разрешение в 3840×2400 для DVI недоступно. Максимальные возможности по разрешению у DisplayPort особо ничем не отличаются от того же HDMI — 3840 х 2160, однако, у него все же есть неочевидные преимущества. Одним из таких является, например, то, что за использование в своих устройствах DisplayPort компаниям не придется платить налог — что, кстати, обязательно, если речь идет о HDMI.

На фото красными стрелками отмечены фиксаторы, которые не позволяют коннектору случайно выпасть из разъема. В HDMI даже версии 2.0 никаких фиксаторов не предусмотрено.

Как вы уже поняли, основным конкурентом DisplayPort является HDMI. У DisplayPort есть альтернатива технологии защиты передаваемых данных от кражи, только называется она чуть по-другому — DPCP (DisplayPort Content Protection). В DisplayPort так же, как и у HDMI присутствует поддержка 3D изображения, передачи звукового контента. Однако, передача аудиосигнала по DisplayPort доступна только в одностороннем порядке. А передача Ethernet данных по DisplayPort вообще невозможна.

В пользу DisplayPort играет и тот факт, что с него есть переходники на все популярные выходы, такие как: DVI, HDMI, VGA (что немаловажно). К примеру, с HDMI существует только один переходник — на DVI

То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом.

К слову, так и происходит — сейчас все больше видеокарт выпускаются вообще без VGA выхода. Максимальная длина обычного DisplayPort кабеля может составлять до 15 метров. Но свое максимальное разрешение DisplayPort может передать на расстоянии не более 3 метров — зачастую этого хватает, чтобы соединить монитор и видеокарту.

Реальное количество пикселей

Разрешение VGA определяется количеством пикселей, которые могут быть отображены на экране компьютера или мониторе. Это важный параметр, который определяет четкость и детализацию изображения.

Стандартное разрешение VGA составляет 640 пикселей по горизонтали и 480 пикселей по вертикали. Это значит, что на экране может быть отображено до 307 200 пикселей.

Однако, необходимо понять, что реальное количество пикселей, которые могут быть отображены, может отличаться от этого значения. Это связано с тем, что существуют различные факторы, которые могут влиять на то, сколько пикселей фактически будет видимо на экране.

Один из таких факторов — это размер самого экрана. Чем больше размер экрана, тем больше пикселей может быть отображено. Например, на большом мониторе с разрешением VGA может быть отображено больше пикселей, чем на небольшом ноутбуке с тем же разрешением.

Еще одним фактором, влияющим на количество видимых пикселей, является масштабирование. Если изображение масштабируется, например, для подгонки его под размер экрана, то реальное количество пикселей может быть увеличено или уменьшено.

Также следует учесть, что разрешение VGA является только одним из множества разрешений, которые могут быть поддерживаемыми устройством. Современные мониторы и графические карты часто поддерживают более высокие разрешения, например, Full HD или 4K, что позволяет отображать значительно больше пикселей.

Таким образом, реальное количество пикселей, которые могут быть отображены, зависит от размера экрана, масштабирования и поддерживаемых разрешений устройства

Поэтому при выборе монитора или компьютера следует обращать внимание не только на разрешение VGA, но и на другие технические характеристики, которые могут влиять на качество отображения изображения

Возможности и ограничения разрешения VGA

ВГА (Video Graphics Array) — это стандарт разрешения видеоизображения, который был разработан в конце 1980-х годов компанией IBM. VGA является одним из наиболее широко используемых разрешений для отображения графики на компьютерных мониторах и проекторах.

Возможности разрешения VGA:

1. Разрешение экрана: стандартное разрешение VGA составляет 640 на 480 пикселей. Однако, с появлением современных мониторов, поддерживающих более высокие разрешения, VGA можно настроить на более высокие значения, например, 800 на 600 пикселей или 1024 на 768 пикселей.
2. Количество цветов: VGA поддерживает до 256 цветов одновременно на экране. Это дает удовлетворительное качество изображения для большинства применений, включая просмотр изображений и видео, а также повседневную работу на компьютере.
3. Обновление экрана: VGA поддерживает обновление экрана с частотой до 70 Гц, что обеспечивает плавное отображение движущихся изображений и видео.

Ограничения разрешения VGA:

• Отсутствие поддержки HD-разрешений: VGA разработан довольно давно и не предусматривает поддержку современных высоких разрешений, таких как Full HD (1920 на 1080 пикселей) или 4K (3840 на 2160 пикселей). В результате изображение на мониторе с VGA-разъемом может быть не таким четким и детализированным, как на современных мониторах с более высоким разрешением.
• Ограниченная цветовая гамма: ограничение в 256 цветов может привести к недостаточной цветовой точности в некоторых приложениях, где требуется более точное воспроизведение цветов. Например, при редактировании фотографий или работы с графикой в профессиональных приложениях.
• Ограниченная производительность: VGA не предоставляет достаточной производительности для запуска современных требовательных к ресурсам приложений и игр. В результате, использование VGA-разрешения может ограничить возможности некоторых пользователей, особенно геймеров и профессионалов в области графического дизайна.

В целом, разрешение VGA обеспечивает достаточно хорошее качество изображения для большинства повседневных задач и приложений. Оно остается популярным из-за своей доступности и совместимости с широким спектром оборудования

Однако, в случае если требуется более высокая четкость, детализация и цветовая точность, рекомендуется обратить внимание на мониторы с более высоким разрешением, которые поддерживают современные стандарты, такие как Full HD или 4K

Время видео

Значения памяти кадров показывают, сколько килобит (НЕ байтов) памяти необходимо для хранения одного кадра; 12 бит на пиксель соответствует 4:2:0 Y’CrCb. Скорость передачи данных — это необходимая полоса пропускания для 24 бит на пиксель с включенными таймингами. DVI и HDMI используют кодирование TMDS: показанные часы TMDS относятся к обычному 24-битному цвету, более высокая глубина цвета требует более высоких частот часов.

VIC — это код идентификации видео (ID), используемый в EDID. Ждите публикации об EDID в будущем.

VGA 640 x 480, 60 Гц

640 x 480 – это классический дисплей VGA, совместимый с аналоговыми мониторами VGA, а также с современными HD-дисплеями и телевизорами. Я рекомендую начинать с этого разрешения при разработке новой логики отображения; он почти надежен и требует более низкой тактовой частоты, чем разрешение HD.

С аналоговыми ЖК-мониторами обычно можно обойтись тактовой частотой 25 МГц. Однако, исходя из допуска VESA в 0,5%, частота 25 МГц неприемлема, и дисплеи могут отклонить ее, но на практике я не обнаружил, что это проблема

Обратите внимание, что стандарт VESA считает приемлемой частоту 25,2 МГц, что дает частоту обновления 60 Гц (а не 59 940 Гц)

Intro to FPGA Graphics включает дизайн SystemVerilog с использованием этого режима отображения.

Показанное время на крыльце включает время на границе, указанное в VESA DMT.

SVGA 800 x 600, 60 Гц

800 x 600, или SVGA, предлагает чуть более чем на 50 % больше пикселей, чем 640 x 480. Тактовая частота пикселей для разрешения 800 x 600 при частоте 60 Гц составляет ровно 40 МГц, что легко получить на большинстве ПЛИС.

HD 1920 x 1080, 60 Гц

Телевизор или монитор HDMI с разрешением 1080p уже несколько лет является доминирующей спецификацией. Если вы собираетесь поддерживать только одно разрешение, то 1920×1080 — хороший выбор. Однако вы должны иметь в виду, что часы TMDS почти равны 1.5 ГГц, что требует ввода-вывода без трансивера. Для полного 32-битного дисплея с разрешением 1080p требуется чуть менее 64 Мбит на кадр.

1920 и 1080 имеют много общих делителей, поэтому вы можете поддерживать множество более низких разрешений в пределах 1080p, используя целочисленное масштабирование: 80 x 45, 96 x 54, 128 x 72, 160 x 90, 192 x 108, 240 x 135, 320 x 180, 384 x 216, 480 x 270, 640 x 360, >

А как насчет 4K?

У автора (пока) нет дисплеев с поддержкой 4K или плат FPGA, поэтому он не тестировал тайминги для 4096 x 2160 (DCI 4K) или 3840 x 2160 (4K UHD). Извините.

• Как подключить планшет к интернету с помощью сим-карты теле2



• Как отключить блокировщик рекламы в Google Chrome



• Как выйти в интернет в электронной книге



• Чипсет Tl wn725n какой



• Как распечатать картинку из pinterest на компьютере

Что определит разрешение VGA кабеля для вашего опыта

Разрешение VGA кабеля играет важную роль в вашем опыте использования компьютера или другого устройства. Оно определяет количество пикселей, которое может быть отображено на экране, и влияет на четкость и качество изображения.

Когда вы покупаете VGA кабель, вам стоит обратить внимание на его разрешение. Обычно VGA кабели поддерживают разрешение до 1920×1080 пикселей, что является стандартным разрешением для большинства мониторов и телевизоров

Один из факторов, который может повлиять на разрешение VGA кабеля, — это ваша графическая карта. Если у вас есть мощная графическая карта, которая поддерживает более высокое разрешение, то вы можете использовать VGA кабель с более высоким разрешением и получить более четкое и детализированное изображение.

Однако стоит учитывать, что разрешение VGA кабеля не является единственным фактором, влияющим на качество изображения. Другие факторы, такие как качество самого монитора или телевизора, также могут оказывать влияние на четкость и качество изображения.

Разрешение	Описание
640×480	Это минимальное разрешение VGA кабеля. Оно обеспечивает низкую четкость изображения и может быть недостаточно для работы с некоторыми приложениями или просмотра видео высокого качества.
800×600	Это стандартное разрешение, поддерживаемое большинством VGA кабелей. Оно предоставляет достаточную четкость для большинства задач, но может быть недостаточным для работы с более сложными приложениями или просмотра видео высокого разрешения.
1024×768	Это более высокое разрешение, которое обеспечивает более четкое изображение. Оно часто используется для работы с более сложными приложениями или просмотра видео высокого разрешения.
1920×1080	Это самое высокое разрешение, поддерживаемое большинством VGA кабелей. Оно обеспечивает очень четкое и детализированное изображение и является стандартным разрешением для большинства мониторов и телевизоров.

В целом, разрешение VGA кабеля имеет большое значение для вашего опыта использования компьютера или другого устройства. Выбирайте кабель с подходящим разрешением, чтобы получить наилучшее качество изображения.

Подготовьтесь к наилучшим результатам с новым VGA кабелем

В то время как новые технологии, такие как HDMI и DisplayPort, все более распространены, VGA все еще является популярным выбором для многих пользователей. Это связано с тем, что VGA кабель поддерживает различные разрешения, что делает его универсальным и совместимым с различными устройствами.

Современные VGA кабели способны поддерживать разрешение до 1920 x 1080 пикселей, что предоставляет отличное качество изображения на большинстве мониторов и телевизоров. Однако, перед покупкой VGA кабеля, убедитесь, что ваше устройство и монитор поддерживают нужное разрешение

Вот несколько важных факторов, которые стоит принять во внимание:

Убедитесь, что ваш компьютер имеет VGA порт. Если нет, вам может потребоваться использовать адаптер для подключения VGA кабеля к вашему устройству.
Проверьте разрешение вашего монитора и устройства

Узнайте максимальное разрешение, которое они могут поддерживать, и найдите VGA кабель, который соответствует этим требованиям.
Обратите внимание на качество кабеля. Выберите VGA кабель с высоким качеством проводов и дополнительными экранировками, чтобы убедиться, что сигнал не будет искажаться.

В итоге, правильный VGA кабель может обеспечить вам отличное качество изображения и удобство подключения к вашему монитору или другому устройству. Подготовьтесь к наилучшим результатам, выбрав подходящий VGA кабель, который будет соответствовать вашим потребностям и предоставит вам отличный опыт использования.

Что такое кабель VGA:

Кабель VGA (Video Graphics Array) – это видеокабель, который используется для передачи аналогового видеосигнала между компьютером (или другим устройством) и монитором или проектором. Он является одним из наиболее широко используемых видеокабелей и часто используется для подключения компьютеров к мониторам.

Кабель VGA имеет разъемы с 15 контактами – один мужской разъем на одном конце и один женский разъем на другом. Это позволяет подключать кабель между различными устройствами, устанавливать дополнительные длинные кабели или использовать адаптеры для конвертирования VGA сигнала в другие типы сигналов.

Кабель VGA передает аналоговый видеосигнал, который представляет собой набор цветовых сигналов: красный (R), зеленый (G) и синий (B). Эти сигналы комбинируются для создания полноцветного изображения.

Кроме передачи цветовых сигналов, кабель VGA также передает вертикальную и горизонтальную синхронизацию (Vsync и Hsync). Эти сигналы используются для синхронизации между передачей отдельных кадров изображения и монитором.

Кабели VGA получили широкое распространение вместе с появлением компьютеров IBM PC и стандарта VGA в конце 1980-х годов. Они были стандартом для подключения мониторов к компьютерам на протяжении нескольких десятилетий, пока не были заменены новыми интерфейсами передачи видеосигнала, такими как HDMI и DisplayPort.

Однако кабели VGA до сих пор широко применяются в офисных и старых компьютерных системах, а также в некоторых промышленных или специализированных областях.

resolution

VGA and other standards

Frequently used graphics modes are:

• 320 × 200 pixels, 256 colors (8 bit , 64 kB linear, very popular for games)
• 320 × 200 pixels, 16 colors (4 bit)
• 640 × 200 pixels, 16 colors
• 640 × 350 pixels, 16 colors (see Enhanced Graphics Adapter , EGA for short)
• 640 × 480 pixels, 16 colors (square pixels, 1 plane per bit of the pixel color, 4 planes for 16 colors)

The text modes used are mainly 80 × 25 characters (16 pixel lines per character) and 80 × 50 characters (8 pixel lines per character), both with an underlying image resolution of 720 × 400 pixels.

Flexibility of the VGA connection

The image resolution and parameters of the image output via the classic VGA connection can be set fairly freely. Nevertheless, tube TV sets cannot be operated on a standard VGA card (no CSync = requires additional electronics, slightly different level = requires additional electronics, no line jump = only 240 … 288 line display possible)

However, the following variants are suitable for conventional analogue VGA tube monitors:

• Pixel frequency: 28.322 MHz or 25.175 MHz. halved.
• Line frequency: 31.4688 kHz is the default. Exactly 80% of the line time is used for image display.
• Full screen display.
• 70.08 images / s with a maximum of 400 visible lines or 59.94 images / s with a maximum of 480 visible lines
  • The number of visible lines can be reduced to 350 lines. This was transmitted to the monitor by changing the polarity of the sync signals (+ hsync -vsync). Used for EGA simulation.
  • Another possibility to reduce the resolution is to display lines twice — 480 lines become 240 or 400 lines become 200 lines. Used for CGA simulation.
• 640 or 720 visible pixels per line are usual (depending on the selected pixel clock)
  • This can be halved to 320 or 360 pixels.
  • In the 256-color mode, the pixel clock is also always halved.
• Memory structure
  • 64 kB × 32 bit, extended cards 128 kB × 32 bit
  • Graphics modes read a 32-bit word every 8 clocks. Modes with up to 16 colors generate 8 pixels from this. 256 color modes 4 pixels.
  • In the case of text modes, there is a second access for reading out the character representation.

The advancement of the VGA connection was the analog transmission of the signal to the monitor. This overcame the shortcoming of the CGA connection or EGA connection, which in principle could only transmit 16 or 64 colors (with SW: 3 or 4 gray levels). VGA connections could theoretically display any number of colors, standard VGA cards used 262144 of them.

It wasn’t until a decade later that analog transmission turned out to be a shortcoming. For TFT displays with individually controllable pixels, it leads to blurring and unrest (moiré) in the image at high resolutions (at the latest at 1600 × 1200 pixels). The successors are called DVI- D, HDMI and DisplayPort . HDMI is a further development of DVI; HDMI signals are backwards compatible with DVI.

DisplayPort

Прогрессивный интерфейс для передачи видео и аудио высокого качества, появившийся в 2007 году. По своим возможностям DisplayPort близок к HDMI, но при этом он рассчитан скорее на профессионалов, чем на рядовых пользователей, используются он в основном для вывода видеоизображения на экраны высокого разрешения. DisplayPort отличается более широкой пропускной способностью, поддерживает передачу видеосигнала сразу на несколько мониторов без потери качества при условии, что источник располагает соответствующими мощностями. Интерфейсы DisplayPort бывают двух форматов: Стандартный полноразмерный DisplayPort и Mini DisplayPort, используемый в планшетах, нетбуках и других малогабаритных портативных устройствах.

Ключевые особенности DisplayPort:

• Полноценная поддержка 8К, максимальное разрешение для версии 1.4 составляет 7680×4320 пикселей.
• Максимальная пропускная способность в DisplayPort 1.4 составляет 32,4 Гбит/с, в ожидаемой версии 2.0 она возрастет до 77,37 Гбит/с.
• Поддержка 240 FPS и прогрессивного шифрования DPCP.
• Наличие высокоскоростного технического канала.
• Низкая восприимчивость к электромагнитным помехам.
