Сущность понятия «сопротивление»
Определение 1
Сопротивление — физическая величина, характеризующая среду (проводник), через которую протекает электрический ток.
С физической точки зрения сопротивление обусловлено тем, что заряженные частицы, перемещаясь от одного конца проводника к другому, сталкиваются с атомами его кристаллической решетки или другими элементарными частицами среды. Поэтому протекание тока в обычных условиях связано с выделением некоторого количества тепла за счет таких соударений, т.е. с потерями энергии.
Замечание 1
При охлаждении проводников до сверхнизких температур в них возникает явление сверхпроводимости, когда сопротивление становится равным нулю.
Статья: Единица измерения сопротивления
Найди решение своей задачи среди 1 000 000 ответов
Сопротивление зависит от следующих факторов:
- материал (например, сопротивление у вольфрама выше, чем у меди);
- геометрическая форма (чем длиннее проводник и тоньше его сечение — тем больше сопротивление);
- температура (чем она выше, тем больше сопротивление) и т.д.
Из закона Ома сопротивление можно выразить как
$R = \frac{U}{I}$,
где $U$ — напряжение, $I$ — сила тока.
Единица измерения сопротивления
В системе СИ сопротивление измеряется в Омах.
Замечание 2
Единица измерения Ом названа в честь немецкого физика Георга Ома (1787 — 1854 гг.), внесшего большой вклад в развитие электротехники.
В систему СИ Ом был введен в 1960 году. В Российской Федерации действует ГОСТ 8.417-2002, в котором в качестве единицы измерения электрического сопротивления также указан Ом.
Ом — производная единица, равная сопротивлению проводника, по которому протекает ток силой 1 ампер вызывая падение напряжения на концах этого проводника 1 вольт. Вольт для СИ — внесистемная единица, поэтому Ом выражается через килограммы, секунды и амперы:
$Ом = \frac{м^2 \cdot кг}{с^3 \cdot А^2}$.
В системе «Сантиметр, грамм, секунда» (СГС) единица сопротивления не
имеет собственного названия, равно как единицы силы тока и напряжения. Для пересчета сопротивления между системами СГС и СИ используется соотношение:
$1 ед. СГС = 9 \cdot 10^11 Ом$.
В системе СГСЭ и системе Гаусса сопротивление измеряется в статах. Стат представляет собой частное от деления напряжения, выраженного в статвольтах, на силу тока, выраженную в статамперах.
$1 stat \approx 8,99 \cdot 10^11 Ом$.
В системе СГСМ сопротивление измеряется в абомах (напряжение — в абвольтах, сила тока — в абамперах):
$1 abom = 1нОм = 10^{-9} Ом$.
Для измерения электрического сопротивления используют омметры — приборы, оснащенные собственными источниками тока. Современные приборы такого типа показывают результат измерения на электронных табло. Старые омметры показывали результат посредством механических стрелок, что менее практично, зато наглядно демонстрирует природу измеряемой величины.
Стрелка классического омметра прикреплена к вращающейся в постоянном магнитном поле токопроводящей подпружиненной рамке, при пропускании тока через которую возникает электромагнитная сила, взаимодействующая с магнитным полем. Чем больший течет ток через проводник, тем, сильнее отклоняется стрелка и, следовательно, меньше сопротивление. Поэтому показания на шкалах таких приборов часто отсчитывается не слева направо, а справа налево.
Рисунок 1. Шкала омметра (верхняя) с отсчетом величины справа налево. Автор24 — интернет-биржа студенческих работ
На практике часто используют кратные Ому единицы измерения — килоомы, мегаомы.
Для маркировки резисторов — электронных компонентов с заданным сопротивлением — применяется система цветных полосок, позволяющая не наносить на детали плохо читаемый мелкий текст.

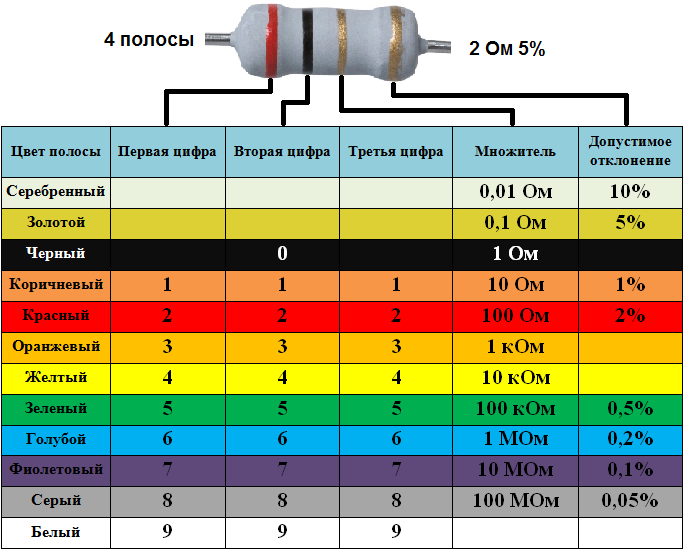

Рисунок 2. Маркировка резисторов. Автор24 — интернет-биржа студенческих работ
Кратные и дольные единицы [ править | править код ]
Десятичные кратные и дольные единицы образуют с помощью стандартных приставок СИ.
Сегодня мы поговорим о том, как читать номинал (значение сопротивления) на корпусе резистора, поскольку без этого, увы, не собрать ни одной схемы.
Прежде всего, определимся с понятием и обозначением сопротивления, как электрической величины. Согласно теории сопротивление — физическая величина, характеризующая свойства проводника препятствовать прохождению электрического тока. В международной системе единиц (СИ) единицей измерения сопротивления является Ом (Ω). Для электротехники это относительно небольшая величина, поэтому мы чаще будем иметь дело с килоомами (кОм) и мегаомами (МОм). Для этого нужно усвоить следующую табличку:
1 кОм = 1000 Ом; 1 Мом = 1000 кОм;
1 Ом = 0.001 кОм; 1 кОм = 0.001 Мом;
Ничего сложного, но знать это надо твердо.
Теперь о номиналах (величинах). Конечно, промышленность не выпускает для радиолюбителей резисторов со всеми номиналами. Изготовление высокоточных резисторов – дело трудоемкое и используются такие резисторы лишь в специальной высокоточной аппаратуре. Вы, к примеру, не найдете в обычном магазине резистора на 1.9 кОм и в такой точности чаще всего нет необходимости – она нужна редко, а если нужна, то для этого существуют подстроечные резисторы.
Весь стандартный ряд, с которым мы будем сталкиваться, я здесь приводить не буду – он достаточно длинный и учить его специально не стоит. Лучше научимся отличать один резистор от другого. Маркировать приборы могут по-разному. Самая удобная, по моему мнению, была цифровая маркировка. Делалась она, к примеру, на самых ходовых в свое время резисторах типа МЛТ.
Одного взгляда на резистор было достаточно, чтобы узнать какое у него сопротивление
470 — 470 Ом 18Е — 18 Ом
Очень часто любая из букв может стоять вместо запятой:
2к2 – 2,2 килоома М15 – 0,15 мегаом или 150 килоом
Вот и вся хитрость. Еще один параметр – мощность резистора. Чем выше мощность, тем больший ток может выдержать резистор без разрушения (сгорания). Снова вернемся к верхнему рисунку. Здесь резисторы имеют следующую мощность (сверху вниз) 2 Вт, 1 Вт, 0.5 Вт, 0.25 Вт, 0.125 Вт. Первые три настолько велики, что на них даже нашлось место для маркировки мощности: МЛТ-2, МЛТ-1, МЛТ-0.5. Остальные на глаз. Конечно, выпускаются (но большинство, увы, выпускалось) и другие типы (и мощности) с «человеческой» маркировкой, перечислять я их не буду, а принцип обозначения у них тот же.
ПЭВР-30, к примеру, выглядит как приличных размеров цилиндр, но маркируется так же
Но эта мода уже практически отошла, взамен цифр появились цветные полоски и специальные коды и с этим придется мириться.
Множители и приставки для образования кратных и дробных единиц
Сокращённые обозначения эл.величин
При сборке электронных схем волей неволей приходится пересчитывать величины сопротивлений резисторов, ёмкостей конденсаторов, индуктивность катушек.Так, например, возникает необходимость переводить микрофарады в пикофарады, килоомы в омы, миллигенри в микрогенри.
Как не запутаться в расчётах?
Если будет допущена ошибка и выбран элемент с неверным номиналом, то собранное устройство будет неправильно работать или иметь другие характеристики.
Такая ситуация на практике не редкость, так как иногда на корпусах радиоэлементов указывают величину ёмкости в нанофарадах (нФ), а на принципиальной схеме ёмкости конденсаторов, как правило, указаны в микрофарадах (мкФ) и пикофарадах (пФ). Это вводит многих начинающих радиолюбителей в заблуждение и как следствие тормозит сборку электронного устройства.
Чтобы данной ситуации не происходило нужно научиться простым расчётам.
Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах нужно ознакомиться с таблицей размерности. Уверен, она вам ещё не раз пригодиться.
Данная таблица включает в себя десятичные кратные и дробные (дольные) приставки. Международная система единиц, которая носит сокращённое название СИ, включает шесть кратных (дека, гекто, кило, мега, гига, тера) и восемь дольных приставок (деци, санти, милли, микро, нано, пико, фемто, атто). Многие из этих приставок давно используются в электронике.
| Множитель | Приставка | ||
| Наименование | Сокращённое обозначение | ||
| русское | международное | ||
| 1000 000 000 000 = 1012 | Тера | Т | T |
| 1000 000 000 = 109 | Гига | Г | G |
| 1000 000 = 106 | Мега | М | M |
| 1000 = 103 | кило | к | k |
| 100 = 102 | Гекто | г | h |
| 10 = 101 | дека | да | da |
| 0,1 = 10-1 | деци | д | d |
| 0,01 = 10-2 | санти | с | c |
| 0,001 = 10-3 | милли | м | m |
| 0,000 001 = 10-6 | микро | мк | μ |
| 0,000 000 001 = 10-9 | нано | н | n |
| 0,000 000 000 001 = 10-12 | пико | п | p |
| 0,000 000 000 000 001 = 10-15 | фемто | ф | f |
| 0,000 000 000 000 000 001 = 10-18 | атто | а | a |
Как пользоваться таблицей?
Как видим из таблицы, разница между многими приставками составляет ровно 1000. Так, например, такое правило действует между кратными величинами, начиная с приставки кило-.
-
Кило — 1000
-
Мега — 1 000 000
-
Гига – 1 000 000 000
-
Тера – 1 000 000 000 000
Так, если рядом с обозначением резистора написано 1 Мом (1 Мегаом), то его сопротивление составит – 1000000 (1 миллион) Ом. Если же имеется резистор с номинальным сопротивлением 1 кОм (1 килоом), то в Омах это будет 1000 (1 тысяча) Ом.

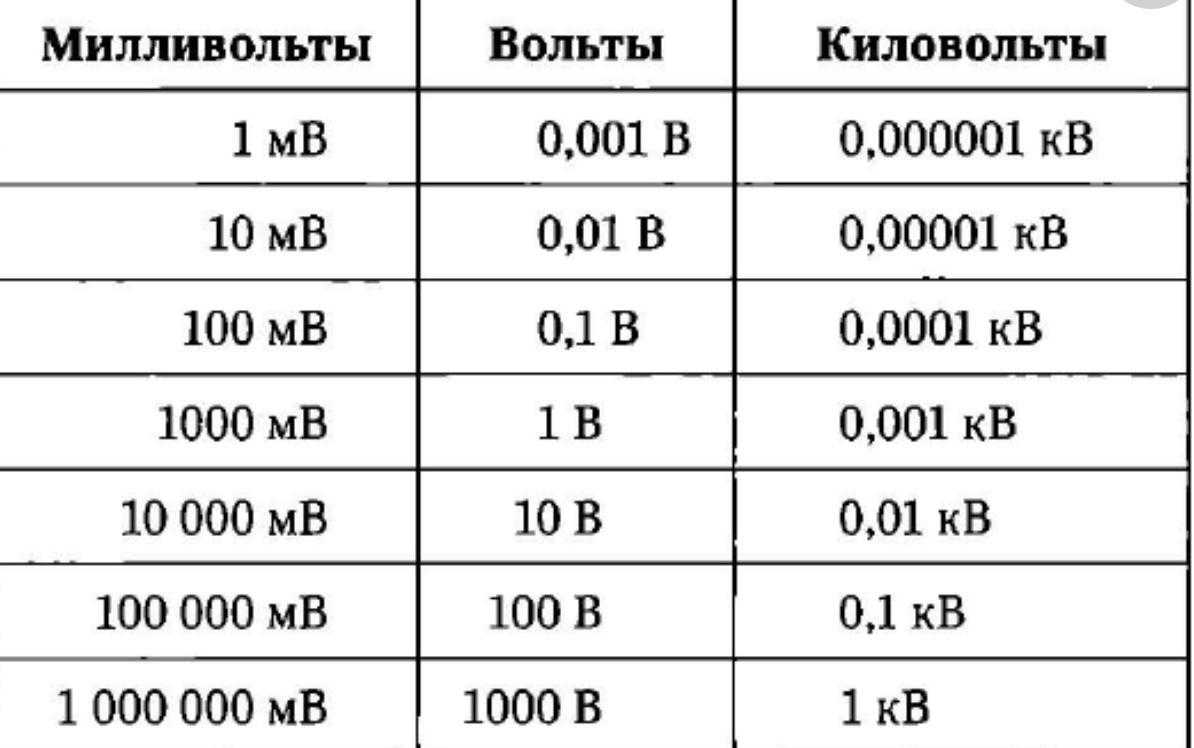

Для дольных или по-другому дробных величин ситуация похожа, только происходит не увеличение численного значения, а его уменьшение.
Чтобы не запутаться в микрофарадах, нанофарадах, пикофарадах, нужно запомнить одно простое правило. Нужно понимать, что милли, микро, нано и пико – все они отличаются ровно на 1000. То есть если вам говорят 47 микрофарад, то это значит, что в нанофарадах это будет в 1000 раз больше – 47000 нанофарад. В пикофарадах это уже будет ещё на 1000 раз больше – 47000000 пикофарад. Как видим, разница между 1 микрофарадой и 1 пикофарадой составляет 1 000000 раз.
Также на практике иногда требуется знать значение в микрофарадах, а значение ёмкости указано в нанофарадах. Так если ёмкость конденсатора 1 нанофарада, то в микрофарадах это будет 0,001 мкф. Если ёмкость 0,01 мкф., то в пикофарадах это будет 10000 пФ, а в нанофарадах, соответственно, 10 нФ.
Приставки, обозначающие размерность величины служат для сокращённой записи. Согласитесь проще написать 1мА, чем 0,001 Ампер или, например, 400 мкГн, чем 0,0004 Генри.
В показанной ранее таблице также есть сокращённое обозначение приставки. Так, чтобы не писать Мега, пишут только букву М. За приставкой обычно следует сокращённое обозначение электрической величины. Например, слово Ампер не пишут, а указывают только букву А. Также поступают при сокращении записи единицы измерения ёмкости Фарада. В этом случае пишется только буква Ф.
Наравне с сокращённой записью на русском языке, которая часто используется в старой радиоэлектронной литературе, существует и международная сокращённая запись приставок. Она также указана в таблице.
Нравится
Главная → Радиоэлектроника для начинающих → Текущая страница
Также Вам будет интересно узнать:
-
Проверка конденсаторов цифровым мультиметром.
-
Измерение сопротивления цифровым мультиметром.
-
«Мультирозетка». Собираем многофункциональную розетку.
-
Монтажный инструмент начинающего радиолюбителя.
В энергетике и электроэнергетике
Килоомы (кОм) и мегаомы (МОм) часто используются в энергетике и электроэнергетике для измерения сопротивления материалов или электрических цепей. Сопротивление измеряется в омах (Ом), и килоом (1 кОм) и мегаом (1 МОм) представляют собой множители, которые указывают, насколько большими являются сопротивления.
В энергетике и электроэнергетике сопротивление играет важную роль. Например, при проектировании электрических цепей или схем необходимо знать сопротивление проводников или элементов, чтобы гарантировать безопасную и эффективную работу системы.
Применение килоомов и мегаомов в энергетике и электроэнергетике:
- Измерение сопротивления проводников. Килоомы и мегаомы позволяют измерять сопротивление проводников различной длины и сечения, что помогает оптимизировать электрическую систему и провести необходимые корректировки.
- Испытание изоляции. Электроизоляция является важным аспектом в энергетике и электроэнергетике. Килоомы и мегаомы используются для определения состояния и эффективности диэлектрической изоляции различных элементов и систем.
- Проверка трансформаторов и генераторов. Килоомы и мегаомы позволяют оценивать состояние трансформаторов и генераторов, определяя уровень изоляции и выявляя возможные дефекты.
Преимущества использования килоомов и мегаомов:
- Большой диапазон измерений. Килоомы и мегаомы позволяют измерять сопротивления в широком диапазоне значений, от малых до очень больших.
- Удобство в использовании. Измерение сопротивления килоомами и мегаомами обычно осуществляется при помощи специальных электроизмерительных приборов, которые довольно просты в использовании.
- Точность и надежность. Измерения сопротивления при помощи килоомов и мегаомов обеспечивают высокую точность и надежность результатов, что является важным для обеспечения корректной работы электрических систем.
В целом, килоомы и мегаомы играют важную роль в энергетике и электроэнергетике, позволяя проводить измерения сопротивления в различных областях и гарантировать эффективную и безопасную работу электрических систем.
Числовая и буквенная
Буквы и числа использовались еще в период Советского Союза. Времена эти канули в лета, а вот советские резисторы остались, их до сих пор используют. Для того чтобы разобраться в марках, приведем несколько примеров.
В первую очередь необходимо разобраться с мощностью. Она обозначается в ваттах и зашифрована в марке элемента. К примеру, МЛТ-1. Это резистор металлопленочный, лакированный и теплоустойчивый с мощностью 1 ватт.
Не беспокойтесь — чтобы понять, какое практическое значение имеют эти термины в работе громкоговорителей и усилителей, вам не нужно изучать физику.
В то время как в случае постоянного тока термин импеданс используется в связи с переменным током. Поскольку громкоговорители управляются переменным током, импеданс также часто упоминается в контексте. Знак устройства для Ома — великая греческая омега.
Что такое закон Ома?
Это подразделение названо в честь немецкого физика Георгия Симона Ома. Если вы хотите прочитать его снова в этом контексте: статья в блоге объясняет, как звук из аудиосигнала. Закон Ома дает отношение напряжения, тока и сопротивления. Выраженная в виде формулы, выглядит следующим образом.
С сопротивлением все немного сложнее. Здесь используется буквенное обозначение латинского алфавита, которое определяет разряд.
- «R» и «Е» — это измерение в Омах;
- «К» обозначает килоОмы (кОм);
- «М» мегаомы (мОм).
К примеру, 47Е или 47R – это резистор с 47 Ом. Или 47К – это сопротивление, равное 47 кОм. Или 1М – это один мегаом. Кстати, необходимо отметить, что цифры и буквы могут располагаться и наоборот, то есть, буквы впереди цифр: К47 – это 47 кОм или 470 Ом. Если величина сопротивления является не целым числом, то цифры, как обычно, разделяются запятой: 4,3К=4,3 кОм. В некоторых марках вместо запятой может стоять буква: 4К3=4,3 кОм.
Это соединение можно объяснить следующим рисунком: лошадь тянет машину с кирпичами вверх по горе. Мощность лошади можно сравнить с текущим напряжением. С другой стороны, количество кирпичей соответствует интенсивности тока или числу электронов, протекающих по линии. Наклон склона выражает сопротивление. Если наклон увеличивается круче, лошадь может транспортировать меньше кирпичей с одинаковыми усилиями.
Когда аудиосигнал поступает в виде переменного тока от усилителя к громкоговорителю, громкоговорители создают сопротивление в цепи. Насколько это высоко, отличается в зависимости от громкоговорителя. В Германии большинство акустических систем имеют импеданс 4 Ом. Возможны также более высокие и более низкие значения. Спецификация импеданса усилителей, с другой стороны, определяет громкоговорители, для которых они предназначены.
На фотографии ниже можно увидеть именно последнюю маркировку, равную 1 кОм и обозначаемую как 1К0:
Что вам нужно перевести?
Или выберите класс единиц измерения:
-
Секунда, Минута, Час, Сутки, Неделя, Месяц (31 день), Год в системе СИ, Миллисекунда, …
-
Паскаль, Бар, Торр, Миллиметр ртутного столба, Миллиметр водяного столба, Дюйм ртутного столба, Дюйм водяного столба, …
-
Метр, Километр, Ангстрем, Ярд, Миля, Дюйм, Астрономическая единица, Световой год, …
-
Генри, Микрогенри, Миллигенри, Килогенри, Вебер на ампер, Абгенри, …
-
Бит, Килобит, Байт, Килобайт, Мегабайт, Гигабайт, …
-
Тесла, Пикотесла, Нанотесла, Вебер на квадратный сантиметр, Гаусс, Гамма, Максвелл на квадратный метр, …
-
-
Вебер, Максвелл, Квант магнитного потока, Тесла-квадратный метр, Гаусс-квадратный сантиметр, …
-
Килограмм, Метрическая тонна, Унция, Фунт, Стоун, Карат, Фунт, Фун, Момме, Хиакуме, Фынь (кандарин), Лян (таэль), …
-
Килограмм в секунду, Метрическая тонна в час, Длинная тонна в час, Фунт в секунду, Короткая тонна в час, …
-
Ньютон-метр, Килоньютон-метр, Миллиньютон-метр, Килограмм-сила-метр, Унция-сила-дюйм, Дина-метр, …
-
Ватт, Киловатт, Метрическая лошадиная сила, Британская тепловая единица в час, Фут-фунт-сила в секунду, …
-
Ампер на метр, Микроампер на метр, Миллиампер на метр, Эрстед, Гильберт на метр, …
-
Кубический метр, Литр, Миллилитр, Кубический дюйм, Кубический фут, Галлон, Пинта, Миним, Сяку, Ложка для соли, Стакан, …
-
Кубический метр в секунду, Литр в минуту, Галлон (США) в минуту, …
-
Килограмм на кубический метр, Миллиграмм на кубический метр, Грамм на кубический сантиметр, Унция на кубический дюйм, Фунт на кубический фут, …
-
Квадратный метр, Гектар, Ар, Квадратный фут, Акр, Квадратный дюйм, …
-
Беккерель, Кюри, Резерфорд, Распад в секунду, …
-
Ньютон, Дина, Килограмм-сила (килопонд), Фунт-сила, Паундаль, Килоньютон, Деканьютон, Грамм-сила, …
-
Метр в секунду, Километр в час, Миля в час, Фут в секунду, Узел, …
-
Бит в секунду, Килобит в минуту, Мегабайт в секунду, Гигабайт в секунду, Килобайт в минуту, …
-
Градус Цельсия, Кельвин, Градус Фаренгейта, Градус Реомюра, Градус Ранкина, Градус Рёмера, Градус Делиля, …
-
Зиверт, Нанозиверт, Микрозиверт, Джоуль на килограмм, Бэр, Микробэр, Миллибэр, …
-
Фарад, Микрофарад, Нанофарад, Пикофарад, Интфарад, Абфарад, Статфарад, …
-
Сименс, Мо, Ампер на вольт, …
-
Кулон, Франклин, Абкулон, Статкулон, Элементарный заряд, Ампер-час, …
-
Ампер, Пикоампер, Наноампер, Микроампер, Абампер, Кулон в секунду, …
-
Ом, Пикоом, Наноом, Микроом, Абом, Вольт на ампер, …
Метрические
|
Ом |
1,000.0 Ω |
|
Гигаом |
1.0000*10-6 GΩ |
|
Мегаом |
0.0010000 MΩ |
|
Килоом |
1.0000 kΩ |
|
Миллиом |
1,000,000 mΩ |
|
Микроом |
1,000,000,000 µΩ |
|
Наноом |
1.0000*1012 nΩ |
|
Пикоом |
1.0000*1015 pΩ |
Прочие
|
Абом |
1.0000*1012 abOhm |
|
Вольт на ампер |
1,000.0 V/A |
Справочники
|
|
|||||
|
Номинальное значение на резисторах принято обозначать на их корпусах условными буквенными и цифровыми знаками. Такое сокращение часто возникает из-за нехватки места на радиодетали для полного указания их номиналов. Единицу сопротивления Ом сокращенно обозначают буквой Е, килоом — буквой К, мегом — буквой М. Сопротивления резисторов от 100 до 910 Ом выражают в частицах килоома, а сопротивления от 100 000 до 910 000 — в частицах мегаома. Если номинальное сопротивление резистора выражают целым числом, то буквенное обозначение единицы измерения ставят после этого числа, например: ЗЗЕ (33 Ом), 47К (47 кОм), 10М (10 мОм). Когда же сопротивление резистора выражают десятичной дробью меньше единицы, то буквенное обозначение единицы измерения размещают перед числом, например: К22 (220 Ом), М47 (470 кОм). Выражая сопротивление резистора целым числом с десятичной дробью, целое число ставят впереди буквы, а десятичная дробь — после буквы, которая символизирует единицу измерения (буква заменяет запятую после целого числа), например: 1Е5 (1,5 Ом), 2К2 (2,2 кОм), 1М5 (1,5 мОм). Кроме этого, резисторы маркируют цветовыми полосами (см. Рис.1). Маркировочные знаки сдвинуты к одному из торцов резистора. Первым считают знак, нанесенный рядом с торцом. Если длина резистора не позволяет сдвинуть маркировку к одному из торцов, последний знак делают в 1,5 раза крупнее остальных. Маркировочные знаки располагают на резисторе слева направо в следующем порядке: Рис.1. Цветовая маркировка резисторов первый знак — первая цифра; второй знак — вторая; третий — множитель. Это — номинальное сопротивление. Четвертый знак — допускаемое отклонение сопротивления. Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветовая маркировка состоит из пяти знаков: первые три знака — три цифры номинала: четвертый знак — множитель, пятый — допустимое отклонение сопротивления. С конденсаторами ситуация не менее запутанная. Номинальные емкости конденсаторов до 91 пФ выражают в пикофарадах, используя для обозначения этой единицы емкости букву “П”. Емкости от 100 до 9100 пФ выражают в частицах нанофарады (1 нФ = 1000 пФ, или 0,001 мкФ), а от 0,01 до 0,091 мкФ — в нанофарадах, обозначая нанофараду буквой “Н”. Емкости от 0,1 мкФ и больше выражают в микрофарадах, используя для обозначения этой единицы емкости букву “М”. Если емкость конденсатора выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пФ), 15Н (15 нФ = 15 000 пФ, или 0,015 мкФ), 10М (10 мкФ). Чтобы выразить номинальную емкость десятичной дробью, буквенное обозначение единицы емкости размещают перед числом: Н15 (0,15 нФ = 150 пФ), М22 (0,22 мкФ). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ее запятой, например: 1П2 (1,2 пФ), 4Н7 (4,7 нФ = 4700 пФ), 1М5 (1,5 мкФ). Сокращения имеют не только резисторы и конденсаторы, но и другие радиодетали. Транзисторы, например, могут содержать кружочки, ромбики, квадратики, треугольники, что указывают на их модель. В таком случае нужно рассматривать конкретный вид транзистора, чтобы узнать его маркировку. Для этого существует специальная справочная литература. Дригалкин В.В. Школа начинающего радиолюбителя с учетом современной электроники (2-е издание) 2011
|
|||||
|
|||||
|
|||||
Система метрических префиксов
Система метрических префиксов — это общая система префиксов, которые могут применяться к единицам измерения в метрической системе, чтобы указать их кратные или дробные значения. Наиболее распространенные префиксы включают кило, мега и гига, которые указывают на увеличение в 1000, 1 000 000 и 1 000 000 000 раз соответственно.
Кило обычно обозначается буквой k и используется для обозначения тысячи единиц измерения. Например, килограмм обозначает 1000 граммов, а километр — 1000 метров.
Мега обычно обозначается буквой M и используется для обозначения миллиона единиц измерения. Например, мегабайт — это 1 000 000 байт, а мегаватт — это 1 000 000 ватт.
Гига обычно обозначается буквой G и используется для обозначения миллиарда единиц измерения. Например, гигабайт — это 1 000 000 000 байт, а гигагерц — это 1 000 000 000 герц.
Система метрических префиксов позволяет упростить запись и чтение больших и малых чисел, используя общие и удобные обозначения. Кроме того, она позволяет уменьшить число нулей в записи чисел, что делает их более краткими и понятными.
ОСHОВHЫЕ ПАРАМЕТРЫ РЕЗИСТОРОВ
HОМИHАЛЬHОЕ СОПРОТИВЛЕHИЕ — электрическое сопротивление, значение которого обозначено на резисторе и которое является исходным для отсчета отклонений от этого значения. Фактическое сопротивление каждого резистора может отличаться и отличается от номинального, но не более чем на величину допустимого отклонения.
В радиоэлектронике для обозначения номинальных сопротивлений используются кратные Ому величины:
1 килоОм (кОм) = 103 Ом,
1 МегаОм (МОм) = 106 Ом,
1 ГигаОм (ГОм) = 109 Ом.
Резисторы, производимые промышленностью, по ГОСТу объединяются в серии и составляют номинальный ряд, который увеличивается умножением базового значения на 1, 10, 100, 1 кОм, 10 кОм, 100 кОм, 1 МОм. То есть, если в ряду единиц есть значение 3,9 , то продолжением ряда в десятках будет значение 39, в сотнях – 390, в тысячах – 3,9 кОм и т.д. Количество номинальных значений в пределах серии определяется выбранной точностью.
Например, серия Е24 содержит 24 базовых значений сопротивлений резисторов с точностью ±5%. В состав номинального ряда единиц серии входят значения:
1 ; 1,2 ; 1,5 ; 1,8 ; 2 ; 2,2 ; 2,4 ; 2,7 ; 3 ; 3,3 ; 3,6 ; 3,9 ; 4,3 ; 4,7 ; 5,1 ; 5,6 ; 6,2 ; 6,8 ; 7,5 ; 8,2 ; 9,1.
ДОПУСТИМОЕ ОТКЛОHЕHИЕ характеризует степень разброса, отклонения от номинального значения для резисторов данного класса точности. Допустимое отклонение указывается в процентах от номинала в сторону увеличения ( + ) и в сторону уменьшения ( — ). Например, 6К2 ±5%.
HОМИHАЛЬHАЯ (допустимая) МОЩHОСТЬ рассеивания — это предельное значение мощности, которую может рассеивать резистор в виде излучаемой теплоты и при которой резистор может работать длительное время, сохраняя параметры в заданных пределах.
Мощность устанавливаемого на схему резистора, всегда должна быть в полтора – два раза больше расчетной.
ТЕМПЕРАТУРHЫЙ КОЭФФИЦИЕHТ СОПРОТИВЛЕHИЯ (ТКС) характеризует изменение сопротивления резистора относительно номинального значения при изменении температуры на один градус. Чем меньше ТКС, тем лучшей температурной стабильностью обладает резистор.
ПРЕДЕЛЬHОЕ РАБОЧЕЕ HАПРЯЖЕHИЕ — максимальное напряжение резисторов зависящее от его конструкции и размеров. При напряжении не превышающем допустимое резистор может эксплуатироваться длительное время.
Выбирая резистор для конкретной схемы, обычно учитывают:
1) требуемое значение сопротивления (Ом, кОм, МОм);
2) минимально необходимую рассеиваемую мощность резистора.
При работе резисторов в электрических цепях переменного тока высокой частоты необходимо
учитывать наличие у них собственных емкости (с) и индуктивности (c), вызывающих паразитные резонансы.
Граничная частота (гp), до которой может работать непроволочный резистор, зависит в основном от сопротивления и величины с, поскольку у таких резисторов весьма мала.
Собственные емкости большинства непроволочных резисторов широкого применения (ВС, МЛТ,
С2-6, С2-13 и т.д.) составляют 0,1…1 пФ. У проволочных
резисторов и значительно больше, поэтому их на два-три порядка ниже.
Конструкция постоянных резисторов
Констpуктивное исполнение постоянных pезистоpов pассмотpим на пpимеpе шиpоко
pаспpостpаненных в pадиоэлектpонике pезистоpов типа МЛТ. Констpуктивно
постоянный непpоволочный МЛТ (Металлизиpованный Лакиpованный Теплостойкий)
pезистоp содеpжит цилиндpическую кеpамическую основу в виде тpубки или стеpжня,
на котоpую нанесен тонкий металлизиpованный слой пленки из специального
pезистивного матеpиала. Толщина пленки составляет доли микpометpа пpи всех
номиналах. Различие в величинах номиналов сопpотивлений достигается изменением
состава pезистивного слоя и числа витков спиpали, наpезанной на цилиндpической
повеpхности кеpамической основы.

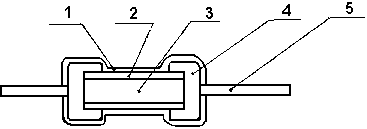

Рис. 8 — Констpукция pезистоpа МЛТ.
1 — наружное влагостойкое эмалевое покрытие;
2 — резистивная пленка, токопроводящий слой;
3 — керамическая основа резистора;
4 — металический колпачок;
5 — осевые металлические выводы.
Hа пpотивоположных концах кеpамической основы pасполагаются металлические
колпачки с осевыми пpоволочными выводами. С помощью этих выводов pезистоp
подпаивается в электpическую схему. С наpужной стоpоны для защиты токоведущего
pезистивного слоя и всего pезистоpа от воздействия влаги и от механических
повpеждений наносится слой влагостойкой оpганической эмали.Hаиболее часто для
pезистоpов типа МЛТ пpименяется эмалевое покpытие кpасного цвета, на повеpхность
котоpого наносится маpкиpовка pезистоpа.
Мегаомы: основные принципы и применение в современном мире
Мегаом – это единица измерения сопротивления в электрической цепи, которая равна одной миллиардной (109) ома. Эта величина используется для измерения очень больших значений сопротивления.
Основные принципы работы с мегаомами основаны на применении принципов электростатики и электрической изоляции. Устройства, способные измерять сопротивление в мегаомах, называются мегаомметрами.
Применение мегаом в современном мире широко распространено в различных отраслях, включая:
- Электроэнергетика. Мегаомы используются для измерения сопротивления в больших электрических цепях, а также для обнаружения повреждений и изоляционных проблем.
- Телекоммуникации. В сетях связи и телефонных цепях мегаомы используются для проверки и обслуживания линий связи.
- Электроника. Мегаомы используются для тестирования изоляции электронных компонентов и устройств.
- Нефтегазовая отрасль. Мегаомы применяются для обнаружения утечек и изоляционных проблем в газопроводах и нефтепроводах.
- Производство. В производственных цехах мегаомы используются для контроля качества изоляционных материалов и проверки стойкости к электрическим разрядам.
Преимуществом использования мегаом в этих отраслях является возможность диагностировать и предотвратить проблемы с изоляцией, которые могут привести к авариям, повреждению оборудования и потере производительности.
Важно отметить, что работа с мегаомами требует специальных навыков и знаний, поскольку измерение сопротивления на таких высоких значений требует соблюдения определенных мер предосторожности и использования специализированного оборудования
