Диаметр вентиляционной трубы для вытяжки: как рассчитать нужные размеры и высоту

Выбираем воздуховод для вытяжки: на что обратить внимание

8 сентября 2014

Автор КакПросто!

Установка кухонной вытяжки на сегодня не является проблемой; но как быть, если канал вентиляции расположен далеко от плиты? В этом случае придется обустраивать специальный воздуховод, от правильного выбора и монтажа которого зависит КПД всей вытяжки.

Пластиковые и гофрированные трубы
Конструктивные особенности воздуховодов

В городских квартирах отработанный (загрязненный) воздух выводится наружу посредством общего вентиляционного канала, в загородных домах – сразу наружу через локальную вентиляционную трубу. И если при строительстве дома заранее предусматривают место под вентиляционный трубопровод, то в стандартных городских квартирах вывод вентиляции зачастую затруднен из-за расположения бытовой техники, мебели. В таких случаях единственный выход из положения – установка трубы, которая соединит вытяжку и общий вентиляционный канал.На кухне в современном доме увидеть металлическую трубу-воздуховод можно достаточно редко; большинство домовладельцев предпочитает устанавливать пластиковые или гофрированные трубы, — более легкие, менее шумные, недорогие изделия, отличающиеся легкостью монтажа. Пластиковые трубы выпускают круглого или прямоугольного сечения. Второй вариант предпочтительнее, т.к. прямоугольные изделия не так заметны в интерьере кухни, их легче замаскировать. И тот и другой тип трубы чаще всего «пропускают» над кухонными навесными шкафами, которые полностью или частично скрывают воздуховод. Приобретая пластиковую трубу, не забудьте попутно купить Г-образные переходы для вывода в вентиляционный канал и герметик для соединений. Главный плюс пластика – отсутствие щелей и минимум шума при работе.Плюсы гофрированного воздуховода, стоящего дешевле пластикового, заключаются в легкости монтажа и отсутствии необходимости приобретения переходников: труба крепится к вытяжке и вентиляционному каналу посредством хомутов. Чтобы определить, какой длины нужна труба, ее придется растянуть на всю длину; если оставить складки, то уровень шума при прохождении воздушного потока заметно возрастет. Диаметр воздуховода должен быть больше диаметра выхода вытяжки или соответствовать ему. В противном случае эффективность системы упадет, а нагрузка на нее вырастет, шум увеличится. При монтаже следите за тем, чтобы изгибов было как можно меньше; каждый поворот снижает КПД вытяжки примерно на 10%. Чтобы воздух извне не попадал в систему вентиляции, предусматривают установку клапанов: пленчатых или пластиковых (на оси). Если у вас второй вариант клапана, то устанавливать его необходимо строго в вертикальном положении, иначе диск при прохождении потока будет хлопать. Оптимальной считается длина воздуховода в 3 м; увеличение данного значения приводит к падению КПД (5-10% на каждый дополнительный метр).

www.kakprosto.ru

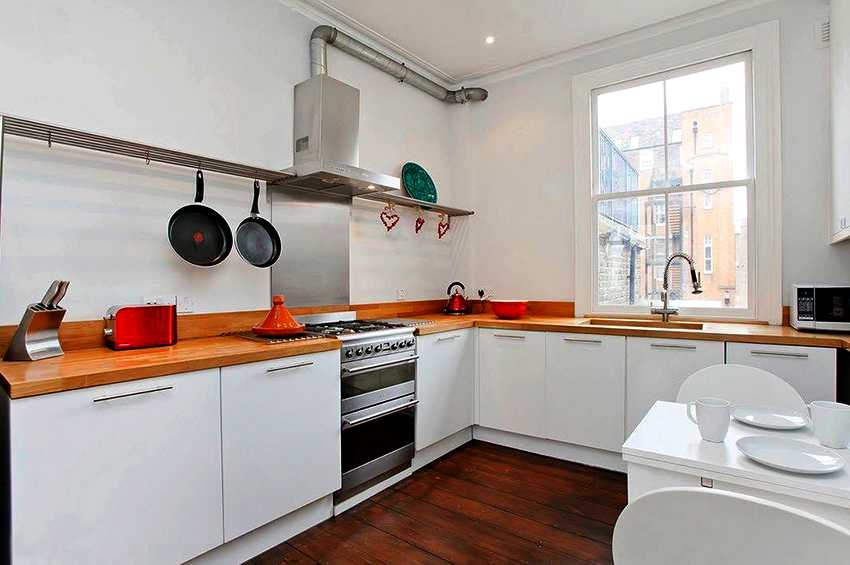

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
поверхности воздуховода должны быть устойчивы к коррозии;
вес конструкции влияет на сложность монтажных работ и обслуживание;
размер сечения воздуховода влияет на пропускную способность;
все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

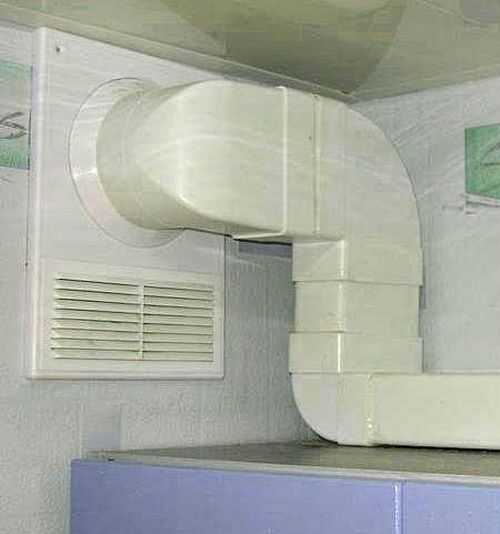

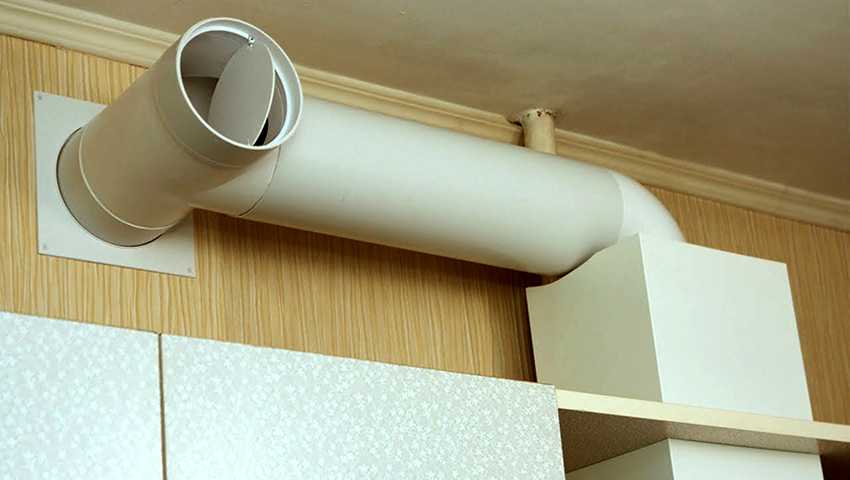

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
низкая уязвимость для воздействия влаги и химических веществ;
хорошая герметичность;
простота в обслуживании;
широкий диапазон рабочих температур;
низкий уровень шума при работе;
большой срок службы;
эстетичный вид;
экологичность;
устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

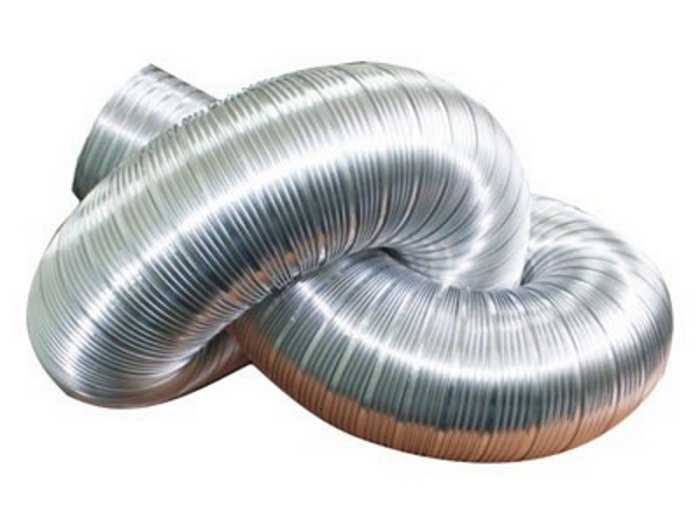

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум.

Основные преимущества гофрированных воздуховодов:

срок службы — до 50 лет;
допустимое нагревание поверхностей — до 250 °С;
устойчивость к воздействию влаги и коррозии;
относительно легкий монтаж.

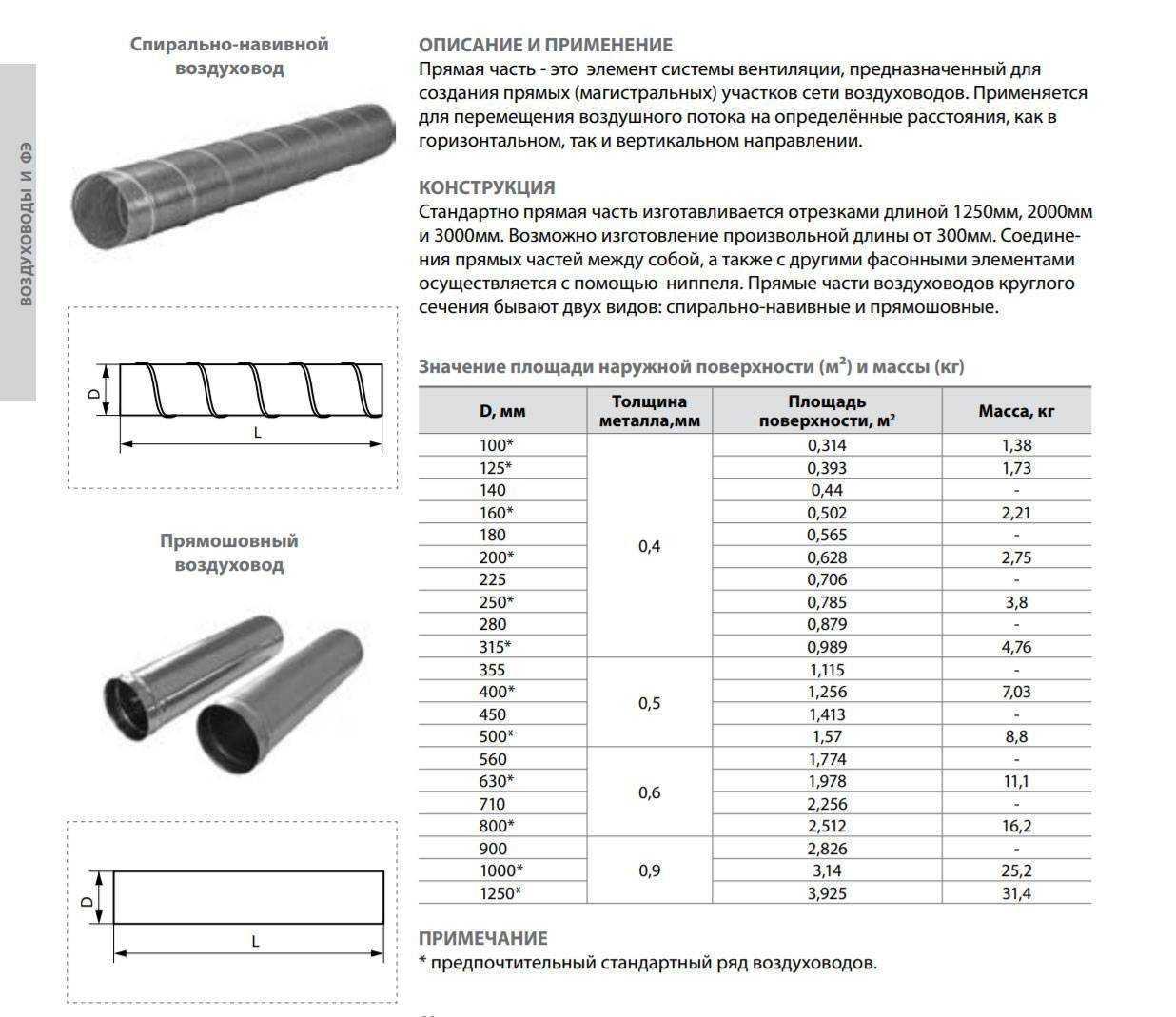

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

быстрый монтаж;
небольшой вес;
отсутствие конденсата;
низкий уровень шума;
устойчивость к коррозии;
удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

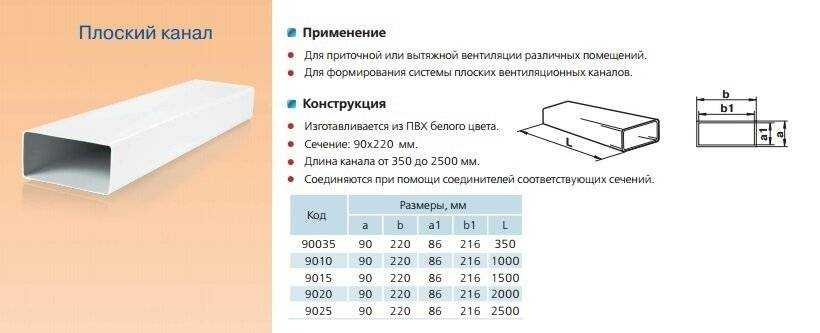

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Как выбирать диаметр

При выборе диаметра штуцера для вытяжки необходимо учитывать несколько важных факторов. Во-первых, определите, какую модель вытяжки вы хотите установить: накладную или встраиваемую. Для разных моделей могут требоваться разные диаметры штуцера.

Во-вторых, необходимо учесть размеры кухонной вентиляционной шахты или канала. Если внешний диаметр шахты составляет, например, 150 мм, то и диаметр штуцера вытяжки должен быть такой же

При монтаже вытяжки на потолок или стену также важно учесть наличие препятствий, которые могут помешать свободному проходу воздуха

Также необходимо учесть возможность монтажа штуцера. В случае, если кухня уже оборудована гофрированным металлическим воздуховодом, то вытяжку лучше выбирать с таким же диаметром, чтобы не делать дополнительных прокладок. Возможно, вы также захотите замаскировать штуцер за мебелью или другими элементами интерьера – в этом случае можно выбрать диаметр, который будет лучше подходить для данной цели.

Помимо выбора диаметра штуцера для вытяжки, также важно обратить внимание на уровень шума и эффективность устройства. Некоторые модели вытяжек имеют гофрированный воздуховод с меньшим диаметром, чтобы улучшить поток воздуха и снизить уровень шума. Однако это может повлиять на общую стоимость устройства, так как гофрированные воздуховоды имеют свою стоимость

Также есть модели, у которых штуцеры на входе и на выходе имеют разные диаметры. В этом случае также необходимо учесть возможность подключения таких вытяжек

Однако это может повлиять на общую стоимость устройства, так как гофрированные воздуховоды имеют свою стоимость. Также есть модели, у которых штуцеры на входе и на выходе имеют разные диаметры. В этом случае также необходимо учесть возможность подключения таких вытяжек.

Когда вы выбираете диаметр штуцера для вытяжки, учтите диаметр отверстия на плите или варочной поверхности. Обычно это отверстие имеет диаметр около 150 мм, но в некоторых моделях может быть и меньшего размера. Также имейте в виду, что для гофрированных воздуховодов диаметр может быть другим.

Например, устройства с гофрированным воздуховодом могут иметь диаметр штуцера 125 мм, а входящий диаметр гофрированного воздуховода может быть равен 120 мм. Для того чтобы добраться до такого устройства, можно использовать гофрированный или пластиковый воздуховод с соответствующим сечением.

Важно отметить, что выбор диаметра штуцера для вытяжки – это только один из аспектов его установки. Не забывайте о правилах монтажа и прокладки воздуховодов, а также об их уходе и обслуживании

При выборе и установке вытяжки обратитесь к специалисту, чтобы быть уверенными в правильности выбранного диаметра и установки всей системы вентиляции на вашей кухне.

Использование штуцера вытяжки с диаметром 150 мм для конкретных задач

Штуцер вытяжки с диаметром 150 мм является важной деталью системы вентиляции. Его использование имеет множество преимуществ и обеспечивает эффективную работу системы

В этом разделе мы рассмотрим основные сферы применения такого штуцера и конкретные задачи, которые он помогает решить.

1. Вытяжка в кухне

Штуцер с диаметром 150 мм широко используется для подключения вытяжных систем в кухнях. Он обеспечивает эффективное удаление паров, дыма, запахов и других выделений при готовке. Крупный диаметр позволяет обеспечить хорошую проходимость воздуха, даже если на вытяжку подключены несколько устройств одновременно.

2. Вентиляция в помещениях с высокой влажностью

Штуцеры вытяжки с диаметром 150 мм также используются для организации эффективной вентиляции в помещениях с повышенной влажностью, таких как ванные комнаты или сауны. Они помогают быстро удалять влагу и предотвращают появление плесени и грибка.

3. Промышленные помещения

В промышленных помещениях, таких как цеха или склады, где существуют высокие концентрации пыли, газов или других токсичных веществ, использование штуцера вытяжки с диаметром 150 мм играет важную роль. Он обеспечивает своевременное удаление вредных веществ, создавая безопасные и комфортные условия для работников.

4. Улучшение качества воздуха в жилых помещениях

Даже в жилых помещениях штуцер вытяжки с диаметром 150 мм может быть полезен. Он помогает улучшить качество воздуха, удаляя загрязнения, аллергены и неприятные запахи. Это особенно актуально в помещениях с курящими людьми или при наличии животных.

5. Использование в системах охлаждения

Некоторые системы охлаждения и кондиционирования воздуха также требуют использования штуцера вытяжки диаметром 150 мм. Он используется для подключения воздуховодов и обеспечивает эффективное распределение охлажденного или кондиционированного воздуха в помещении.

6. Установка в системе вентиляции

При выборе и установке штуцера вытяжки с диаметром 150 мм необходимо учесть особенности конкретной системы вентиляции

Важно подобрать подходящий диаметр и правильно подключить штуцер к вентиляционной трубе. Рекомендуется обратиться к специалистам для консультации и профессиональной установки штуцера

Преимущества штуцера вытяжки с диаметром 150 мм:
1. Высокая проходимость воздуха
2. Эффективное удаление выделений
3. Улучшение качества воздуха
4. Безопасность и комфортные условия

В итоге, штуцер вытяжки с диаметром 150 мм является неотъемлемой деталью системы вентиляции и может быть использован в различных сферах, от кухонь до промышленных помещений. Правильный выбор и установка этого элемента сделает вентиляцию более эффективной и обеспечит здоровые условия пребывания в помещении.

Размеры кухонных вытяжек

Размеры вентиляционного механизма напрямую влияют на площадь вытяжной области. Поэтому при выборе техники нужно помнить, что встроенная вытяжка должна иметь ширину, равную параметрам плиты. Если она будет меньше, чем габариты варочной поверхности, то качество очистки воздуха снизится.

Если плита еще не куплена, то при выборе размеров вытяжки нужно ориентироваться на пространство между навесными модулями кухонного гарнитура, в которое она будет встроена.

50 сантиметров

Ширина встраиваемой вытяжки 50 см – стандарт, поэтому такой очистительной техники больше всего на рынке. Данные габариты позволяют практически полностью скрыть прибор в навесном шкафу. Некоторые модели могут менять объем вентилируемой площади.

Устройство стандартных размеров можно оптимально вписать в любой кухонный гарнитур. Почти все производители бытовой техники изготавливают вытяжки таких размеров. Поэтому легко можно подобрать модель желаемого бренда, мощности и цены.

90 сантиметров

Встраиваемая вытяжка 90 см имеет гораздо больше производительности и мощности. Такое устройство подойдет для просторной кухни с широкой плитой. При этом придется подбирать кухонную мебель специально под вытяжку, а не наоборот.

В небольших кухнях габаритную технику устанавливать нецелесообразно.

60 сантиметров

Вытяжка встраиваемая 60 см тоже относится к устройствам стандартных размеров. Рынок бытовой техники пестрит разнообразием приборов такой ширины.

Несомненный плюс – устройство легко монтируется в любой кухонный гарнитур.

Что такое диаметр штуцера в вытяжке?

Диаметр штуцера в вытяжке влияет на эффективность работы всей системы. Он определяет объем воздуха, который может пропустить штуцер за определенное время. Чем больше диаметр штуцера, тем больше воздуха он может пропускать. Но при этом необходимо учитывать размеры и мощность вентиляционного оборудования, чтобы подобрать оптимальный диаметр штуцера.

Определение правильного диаметра штуцера в вытяжке важно для обеспечения эффективной работы системы и минимизации энергопотребления. Если диаметр штуцера будет слишком маленьким, то вентиляционное оборудование будет работать с перегрузкой, достаточное количество воздуха не будет подаваться или вытягиваться из помещения

Если диаметр штуцера будет слишком большим, то может возникнуть обратное течение воздуха и недостаточное создание разрежения для эффективной работы системы.

При выборе диаметра штуцера также нужно учитывать особенности помещения и планировку вентиляционной системы. Например, для кухонных вытяжек обычно используются штуцеры с диаметром 100 мм или 125 мм. Для ванной комнаты или туалета достаточно диаметра 80 мм или 100 мм. Однако в каждом случае рекомендуется проконсультироваться со специалистом или производителем оборудования для более точного выбора диаметра штуцера.

Важно знать! При установке штуцера в вытяжке необходимо обеспечить герметичность соединения с вентиляционной системой, чтобы предотвратить утечку воздуха и возможное образование конденсата

Подбор воздуховода

При определении размеров сечения нужно учитывать и скорость движения воздуха. Вентиляционный трубопровод, расположенный в квартире, не должен быть источником постоянного шума, а скорость потока воздуха, поступающего в квартиру (касается и приточных, и вытяжных каналов) не должна стать причиной дискомфорта.

По этой причине для разных участков вентиляционной системы вводятся свои рекомендованные показатели скорости движения воздуха, что сильно влияет на воздухообмен. Например, вентиляционная труба 200 мм диаметром при скорости движения воздуха 1,0 м/с сможет обеспечить воздухообмен на уровне 113 м 3 /час. При увеличении скорости до 1,5 м/с воздухообмен вырастет в 1,5 раза – до 169,5 м 3 /час.

При этом многое зависит от способа циркуляции воздуха (естественная или принудительная). Так, для систем с естественной циркуляцией максимальная скорость воздушного потока может доходить до 2 м/с (в шахтах), в воздуховодах в квартирах воздушный поток движется с меньшей скоростью.

А вот если вентиляционная труба в частном доме дополнена , то скорость потока возрастает.

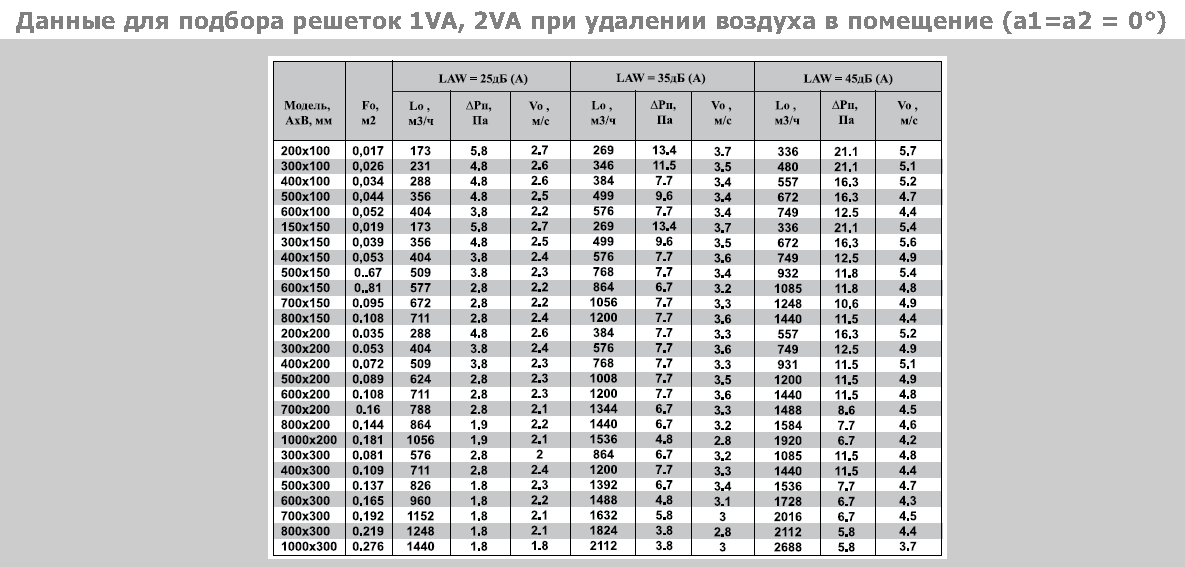

на уровне приточной решетки скорость не должна превышать 1 – 3 м/с;
вытяжная решетка – 1,5 – 3,0 м/с;
распределитель воздуха – 1,5 – 2,0 м/с;
боковой канал – 4,0 – 5,0 м/с;
магистральный вентканал – 6,0 – 8,0 м/с.

Порядок подбора сечения воздуховода

Инструкция по самостоятельному подбору сечения состоит всего из нескольких пунктов:

сперва нужно определиться с нормой воздухообмена в помещении;
затем, задавшись определенной скоростью движения воздуха, рассчитывается площадь вентканала. Расчет ведется по формуле

Для того, чтобы определить диаметр вентиляционной трубы используется формула.

так как при подборе типового размера пришлось полученный результат округлять, то нужно проверить насколько изменилась скорость движения воздушного потока. Просто из предыдущих формул нужно вывести выражения для определения скорости

где а и b – размеры прямоугольного сечения, м.

Что касается воздухообмена, то можно использовать 2 подхода для его определения, но когда расчеты выполняются своими руками, то часто просто задаются нормой 30 м 3 /час на 1 человека. В общем случае возможны такие варианты:

с учетом кратности замены воздуха в помещении, в таком случае величина воздухообмена определяется по формуле

где V – объем помещения, м 3 /час;

n – норма кратности воздухообмена (как правило, для жилых домов принимается в пределах 1-3).

с учетом нормы воздухообмена на 1-го человека в здании (величина воздухообмена в этом случае рассмотрена в начале статьи).

Пример подбора размеров воздуховода

Пусть нужно подобрать размеры вентканала для обеспечения вытяжки в комнате размером 4х5х3 м. В комнате планируется нахождение только 1-го человека в течение долгого времени.

Расчет проводится в такой последовательности:

определяется воздухообмен – в нашем случае можно задаться значением 60 м 3 /час (из расчета 3,0 м 3 /час на каждый 1,0 м 2 площади);
принимается скорость движения воздуха в канале – можно остановиться на значении 1,0 м/с;
определяется площадь сечения A = 60/(3600∙1,0) = 166,67 см 2 ;
подбирается соответствующий типоразмер. В нашем случае можно выбрать либо круглый воздуховод 140 мм (площадь сечения 154 см 2), либо прямоугольное сечение 100х200 мм (площадь 200 см 2);

проверяется скорость. Для круглого канала она составит v = 60/(3600∙0,0154) = 1,08 м/с, а для прямоугольного сечения – v = 60/(3600∙0,0200) = 0,83 м/с. Оба значения находятся в допустимых пределах, так что решающим фактором при выборе может стать цена и способ монтажа труб.

На что нужно обратить внимание при выборе воздуховода

При выборе воздуховода нужно учитывать не только расчетную часть, но и сразу задуматься об удобстве монтажа. В приведенном примере расчета подобран воздуховод с примерно одинаковой производительностью, но в случае с круглым сечением его диаметр составляет 160 мм, а в случае с прямоугольным высота сечения лишь 100 мм

Когда будет выполняться монтаж вентиляционных труб, экономия 60 мм по высоте может быть очень важной

Помимо этого, внимание стоит обратить на такие мелочи как:

защита от шума и утепление
. Иногда лучше приобрести воздуховоды с заводским шумо- и теплоизоляционным слоем;

Как спрятать воздуховод кухонной вытяжки: способы декора

Если вы хотите избавиться от такого недостатка и создать больше комфорта в своей кухне, вам потребуется приступить к декорированию воздуховода вытяжки. Для этого существует несколько способов, каждый из которых имеет свои особенности и отличия.

1. Закрепить воздуховод у плиты

Первым и наиболее простым способом спрятать воздуховод кухонной вытяжки является его закрепление к плите или около нее. В данном случае трубу можно закрепить настолько плотно и незаметно, что ее присутствие в интерьере будет вообще не заметно. Однако, для такого способа потребуется внешний гофрированный круглый канал диаметром примерно 150 мм.

2. Использование декоративной мебели

Декоративная мебель также может служить отличным способом скрыть воздуховод. Некоторые модели вытяжек предоставляют возможность установки канала на внешнюю поверхность мебели. Такой подход позволяет создать гармоничный и стильный интерьер, где воздуховод будет внешне незаметен.

3. Спрятать воздуховод в потолок

Для спрятывания воздуховода в потолке потребуется монтаж канала, соответствующего диаметру шахты и имеющего возможность быть скрытым в потолке. Это особенно актуально для ситуаций, когда пространство на стене или кухонной мебели ограничено. В таком случае канал может быть изготовлен из металлического или пластикового материала.

4. Использование декоративных элементов

Если вы не хотите прятать воздуховод в простых и стандартных способах, вы можете создать свою уникальную декоративную конструкцию вокруг воздуховода. Для этого можно использовать декоративные элементы, такие как молдинги, поручни или другие декоративные отделки. Такой способ позволяет создать оригинальный дизайн и придать интерьеру кухни больше индивидуальности.

Важно помнить, что при выборе способа декорирования воздуховода кухонной вытяжки необходимо учесть его соответствие с плитой и вентиляционной системой

Также рекомендуется обратить внимание на правильность установки и выбора диаметра канала, чтобы обеспечить эффективную работу вытяжки
