Устройство и описание F14D3
Двигатель Chevrolet F14D3 неплохой, есть гидрокомпенсаторы, исключающие необходимость регулярной настройки зазоров. Мощность агрегата, несмотря на малый объём, вполне приемлемая. Питание — бензин А-95, но можно лить и 92-й.
Двигатель Chevrolet F14D3
Клапан EGR значительно снижает вредный выхлоп, способствуя повторному сжиганию вредных веществ в цилиндрах.
Изначально в двигателе серии F впервые использовали 1.4 литраж. Это задумка инженеров, которая нацелена на максимально возможный малый расход горючего автомобилем на 100 км пути. Экономичный, но мощный силовой агрегат — мечта многих. И действительно, этот мотор на Лачетти стал расходовать около 7 литров в смешанном цикле — на трассе он расходовал всего 6 литров, а в городе — не больше 8,5 литров.
Для снижения вибраций и ударных нагрузок конструкторы использовали классическую схему. Это не только рядное расположение двигателя, но и изготовление гильз для блока из того же материала — чугуна.
Двигатель F14D3 располагает хорошим потенциалом для модернизации. За счёт схемы газораспределения DOHC изначально удалось увеличить мощность малообъёмного двигателя. Что касается потенциала, то он рассчитан производителем до 120 лошадей, хотя в реальности тюнеры добиваются прибавки до 180 лошадей (путём установки турбины).
| Изготовитель | GM DAT |
| Марка ДВС | F14D3 |
| Годы производства | 2000 – 2008 |
| Объем | 1399 см3 (1,4 л) |
| Мощность | 69 кВт (94 л. с.) |
| Момент крутящий | 130 Нм (на 4200 об/мин) |
| Вес | 112 кг |
| Степень сжатия | 9.5 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | DIS-2 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 77,9 мм |
| Поршни | алюминиевые, стандартная юбка |
| Коленвал | 5 опор, 3 противовеса |
| Ход поршня | 73,4 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 6,1 л/100 км; смешанный цикл 7 л/100 км; город – 8,6 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 10W30 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для F14D3 по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 3,75 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км; реальный 350000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 6,2 л |
| Помпа | Ashika 35-W0-000, Aquaplus 85-4580, Aisin W0-006, Airtex 1633, GMB GWG-12A |
| Свечи на F14D3 | Bosch 0242232502, Beru Z340, Z16, UXT11, UXF79 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Gates K015419XS |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | AWM EA0901, Ashika 20-W0-005, AMC DA-747, Alco MD-8010 |
| Масляный фильтр | Blue Print ADG02102, Ashika 10-03-398, AMC DO-710, Alco SP-935 |
| Маховик | Japco 91W01, Japan Parts VL-W01, Ashika 91-0W-W01 |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Freccia G11268, BGA VG11268, AE VAG96112 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 25 Нм; маховик – 35 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 50 Нм + 45° (коренной) и 25 Нм + 30° + 15° (шатунный); головка цилиндров – 5 стадий 25 Нм +60° + 60° + 60° + 10° |
| Детали | Особенности |
| Гильзы блока цилиндров | Выполнены из высокопрочного чугуна |
| ГБЦ | Дюралевая, с 16 клапанами, двумя распредвалами по схеме DOHC 16V |
| Клапаны | С гидрокомпенсаторами для автоматической регулировки тепловых зазоров клапанов без участия пользователя |
| Система зажигания | DIS-2 с двумя катушками для каждых 2 цилиндров |
| Расположение каналов впуска/выпуска на ГБЦ | Разностороннее, свечные колодцы со стороны выпуска |
| Впускной коллектор | Пластиковый, с гладкими внутренними поверхностями каналов |
Как узнать сколько клапанов на ваз 2114
Двигатель ВАЗ 2114 инжектор – это серия моторов, которые устанавливались на транспортное средство Лада 2114. Как и на многие модели Лада, модель 2114 за все года выпуска получила несколько вариантов исполнения силового агрегата. Так, технические характеристики каждого из них были разными. Рассмотрим, устройство двигателя 2114, а также вопросы обслуживания, тюнинга и ремонта.
Технические характеристики
Автомобиль ВАЗ 2114
Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

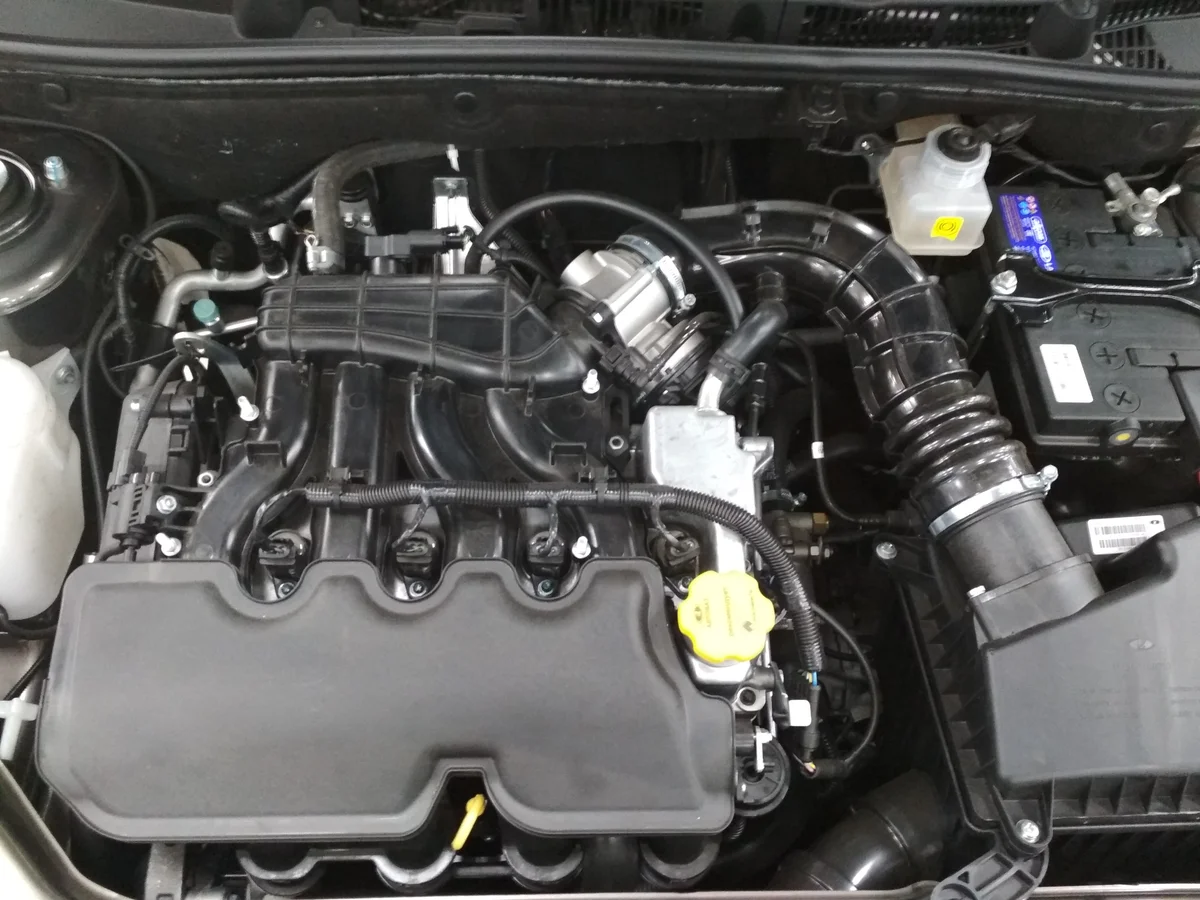

Устройство двигателя ВАЗ 2114
Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

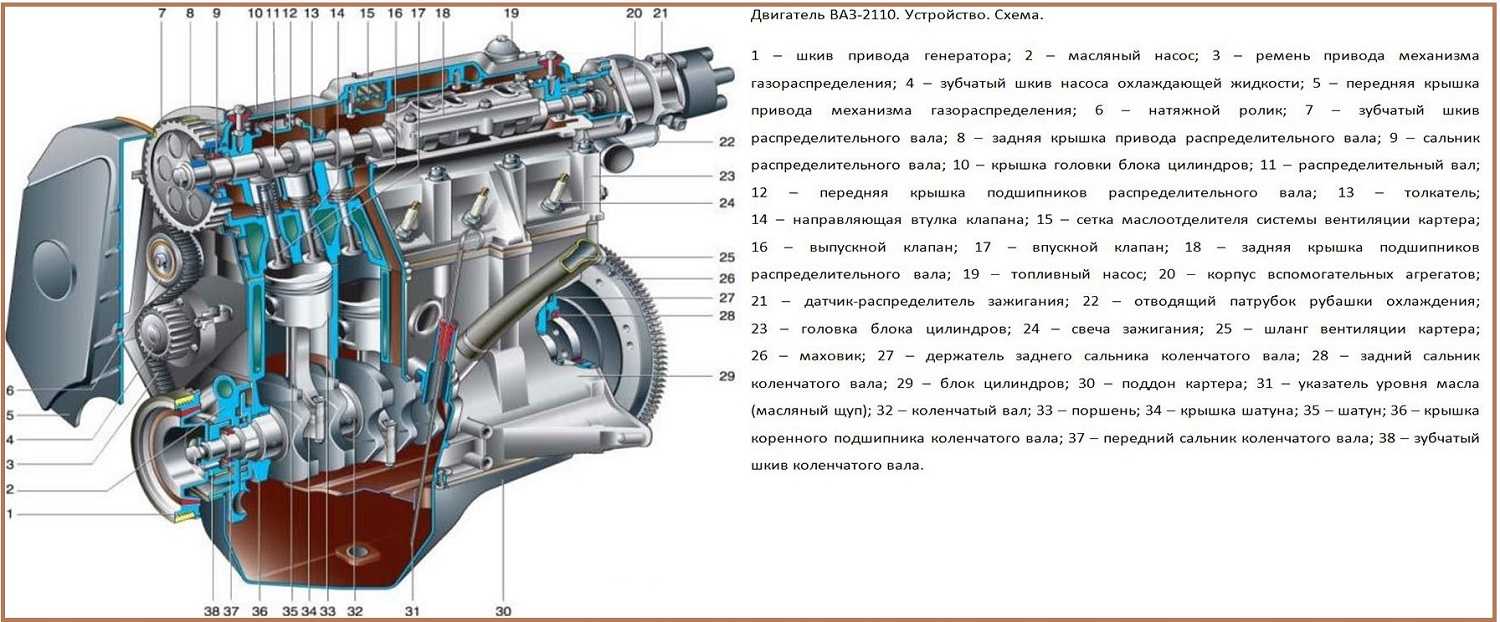

Конструктивные особенности двигателя.
Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.
Схема электрооборудования автомобиля ВАЗ 2114.
Основные характеристики мотора
Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:
ВАЗ 2111
| Наименование | Показатель |
| Объем | 1,5 литр (1499 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 77 л.с. |
| Расход топлива | 8,2 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21114
| Наименование | Показатель |
| Объем | 1,6 литр (1596 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 81,6 л.с. |
| Расход топлива | 7,6 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 11183
| Наименование | Показатель |
| Марка | 11183 |
| Маркировка | 1.6 8V |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,6 литров |
| Диаметр поршня | 82 мм |
| Ресурс | 200 – 250 тыс. км |
ВАЗ 21124
| Наименование | Показатель |
| Объем | 1,6 литр (1599 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 89,1 л.с. |
| Расход топлива | 7,0 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21126
| Наименование | Показатель |
| Объем | 1,6 литр (1597 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 97,9 л.с. |
| Расход топлива | 7,2 л/100 км |
| Диаметр цилиндра | 82 мм |
Описание
Перед инженерами ВАЗ была поставлена задача на проектирование двигателя с улучшенными параметрами при сохранении размеров ранее выпускавшегося ВАЗ-21120.
Результатом работы стало появление на свет нового образца двигателя – ВАЗ-21124. В средине 2004 года с конвейера сошел первый «124 мотор», производство которого продолжалось до 2013 года.
ВАЗ-21124 представляет собой четырехцилиндровый рядный бензиновый мотор объемом 1,6 литра, мощностью 89 л. с и крутящим моментом 133 Нм.
Двигатель устанавливался на автомобили ВАЗ:
- 2110 седан (2004-2007);
- 2112 хэтчбек (2004-2008);
- 2011 универсал (2004-2009);
- 2013 Самара 2 купе (2010-2013);
- 2014 Самара 2 хэтчбек (2009-2013).
Самое главное отличие от своего предшественника заключается в увеличении рабочего объема. Считалось, что это значительно повысит мощность двигателя, чего на самом деле, к сожалению, не произошло. Она даже незначительно снизилась.
Но благодаря внедренным инновационным решениям ВАЗ-21124 получил множество положительных факторов. Наиболее яркими являются исключение загиба клапанов при обрыве ремня привода ГРМ, оснащение катализатором выпускного тракта, установка индивидуальных катушек зажигания и др.
«Страшный сон» автолюбителя – загиб клапанов – обладателю ВАЗ-21124 не грозит
Блок цилиндров традиционно изготовлен из чугуна. В отличие от ВАЗ-21120 он стал более высоким. Это позволило увеличить ход поршня на 4,6 мм. Соответственно рабочий объем стал так же больше.
ГБЦ алюминиевая, взаимозаменяемая с другими этой серии ДВС. На головке смонтированы два распредвала и 16 клапанов, оснащенных гидрокомпенсаторами. Теперь необходимость регулирования теплового зазора клапанов отпала. Свечные колодцы литые.
Благодаря изменениям блока и его головки степень сжатия доведена до 10,3. Это обеспечило применение бензина АИ-92.
Впускной коллектор стал пластмассовым, объединен с ресивером. Выпускной впервые на ВАЗе оборудован катализатором. Такое новшество позволило поднять нормы очистки выброса до стандарта Euro 4.
Поршни стандартные, с дополнительной цековкой днища и тремя кольцами, два из которых компрессионные и одно маслосъемное. Для охлаждения днищ поршней установлены специальные маслофорсунки.
Система питания так же получила несколько изменений – обновлена конструкция топливной рампы, удалена сливная линия, на бензонасос установлен перепускной клапан для сброса превышающего давления.
В системе зажигания исчезли высоковольтные провода, так как катушки установлены на свечи и дополнительно зафиксированы в клапанной крышке.
Для гашения вибраций, возникающих от крутильных колебаний, на коленчатом вале смонтирован многофункциональный демпфер.
Таким образом, ВАЗ-21124 стал обновленным стандартным вазовским двигателем с несколько увеличенным объемом. Представленные графики подтверждают справедливость сказанного.

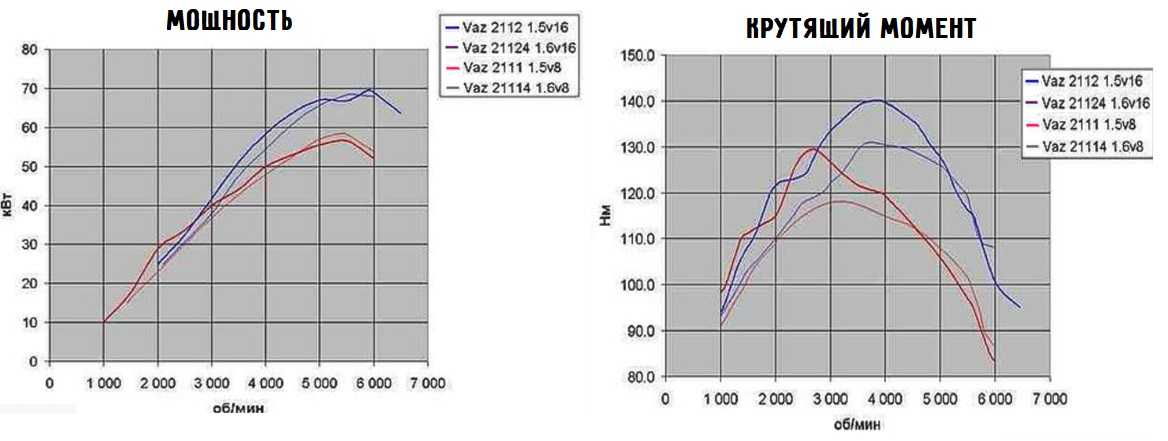

Зависимость мощности и скорости от скорости вращения коленчатого вала
Увеличения мощности ВАЗ-21124 не получил из-за установки катализатора. Взамен удалось повысить степень очистки выхлопа до норм Euro 5 (на некоторых модификациях двигателя).
Недостатки двигателя ВАЗ 21126
Плохая шумоизоляция моторного отсека в связи с низким качеством шумоизоляционного материала и неполным покрытием им задней стенки моторного отсека. Данный недостаток к счастью никак не влияет на работу двигателя, но и удовольствия тоже не доставляет. Здесь нам поможет только самостоятельная шумоизоляция.
Ресурс (заявленный пробег) до капитального ремонта составляет всего 200000 км, что согласитесь на сегодняшний день мало. Но как показывает практика, заботливые автолюбители стараются проводить работы капитального ремонта гораздо раньше, чтобы не тратить внушительную сумму на ремонт вынужденный.
Неустойчивая работа двигателя является тем недостатком, с которым придется бороться на протяжении всего периода эксплуатации автомобиля с данным двигателем. Причин может быть множество, начиная от проблем в работе топливного насоса, засоренности фильтров и натяжения ремня газораспределительного механизма, заканчивая прогоранием компрессионных колец, в следствии низкого качества изготовления и падением давления топлива. Здесь все индивидуально для каждого двигателя, но характерные недостатки все-таки прослеживаются и бороться с ними можно.
Потеря мощности движка напрямую связана с величиной компрессии, чистотой фильтров и правильной работой датчиков управления двигателем, что происходит не всегда так, как хотелось бы. Предотвратить потерю мощности двигателя поможет своевременное техническое обслуживание, качественные расходники и запчасти. Но возможно, что даже самый новый двигатель может столкнуться с проблемой потери мощности, поможет нам в этом современная электронная диагностика контролера на предмет наличия ошибок, и как следствие наличия неисправности или выхода из строя какого-либо агрегата или узла. Также причиной потери мощности может являться прогорание поршней или прокладки головки блока цилиндров.
Загиб клапанов при обрыве ремня ГРМ со всеми последствиями. Лунки на коротких поршнях в отличие от 21124, на котором загиб клапанов не происходит, стали слишком малы, чтобы предотвратить эту проблему.
Состояние электрики двигателя также можно отнести к его недостаткам. В зоне особого риска находятся катушки зажигания, стартер и регулятор давления топлива. Проблему с этим недостатком можно попробовать решить, выбирая и устанавливая электронные датчики от производителей, зарекомендовавших себя на рынке. Состояние аккумуляторной батареи, диодный мост генератора и правильная его работа, также влияют на работоспособность электрических цепей двигателя. Но в случае с электронной системой управления предвидеть неисправности, вызванные данным недостатком практически невозможно. Остается запастись инструкциями по диагностике и запасными датчиками управления двигателя.
Дорогостоящий капитальный ремонт. Фактическая стоимость капитального ремонта высокая, но ремонт выгоднее чем покупка нового двигателя.
Отсутствие гильз в цилиндрах усложняет процесс проведения капитального ремонта.
Вывод. Сначала производства ДВС заимел славу самого совершенного и надежного из моторов ВАЗ, пока не проявились в процессе эксплуатации все его отрицательные стороны, что нельзя не учитывать при оценке надёжности. Поэтому народ берет все трудности на себя и дорабатывает ДВС установкой «безвтыковых» поршней. По надежности ДВС имеет оценку «удовлетворительно».
P.S. Уважаемые автовладельцы, познавшие на своем опыте движок 21126, вы можете оставить комментарий по данному ДВС, как с хорошим отзывом, так и с плохим.
Какой силовой агрегат лучше выбрать
Если суммировать все перечисленные выше особенности, тогда становится понятно следующее:
- Мотор с 8 клапанами проще в обслуживании, дешевле в ремонте, лучше работает на топливе и масле низкого качества, хорошо подходит для установки ГБО. При этом такой двигатель потребляет больше топлива, отдает меньше мощности, является более вибронагруженным и шумным.
- Силовой агрегат с 16 клапанами позволяет добиться лучшей динамики, он мощнее, расходует меньше топлива, не так сильно вибрирует. Параллельно с этим возрастают требования к качеству топлива и смазки, увеличиваются затраты на обслуживание и ремонт.
Если стоит выбор из этих двух типов ДВС, тогда следует отдельно учесть индивидуальные предпочтения и особенности последующей эксплуатации. В случае, когда нужна динамика и экономичность, при этом автомобиль планируется обслуживать на профессиональной сервисной станции, тогда оптимально приобрести более технологичный 16 клапанный вариант.
Если же вопросы динамики, мощности и топливной экономичности не так важны, при этом планируется обслуживать машину самостоятельно для экономии или с учетом отсутствия возможности посещать СТО, тогда мотор с 8 клапанами выглядит более подходящим вариантом.
Еще добавим, что сегодня многие двигатели с 8 клапанами также оснащены гидрокомпенсаторами. Это значит, что требования к качеству масла и его своевременной замене для таких ДВС остаются повышенными. Также в большинстве случаев при обрыве ремня или цепи ГРМ на 8 клапанных агрегатах также гнет клапана.
Получается, главными их преимуществами остается более доступная начальная цена автомобиля, меньшая чувствительность к горючему и составу топливно-воздушной смеси, а также простота ремонта, особенно при самостоятельном обслуживании.
Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ
Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором «десятки», в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.
Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.
Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.
Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.
Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор
- Рабочий объем — 1499 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 71 мм
- Мощность — 93 л.с. (68 кВт) при 5600 оборотах в минуту
- Крутящий момент — 128 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.5
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12.5 секунд
- Максимальная скорость — 180 километров в час
- Средний расход топлива — 7,2 литра
Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор
- Рабочий объем — 1596 см3
- Количество цилиндров — 4
- Количество клапанов — 16
- Диаметр цилиндра — 82 мм
- Ход поршня — 75.6 мм
- Мощность 16 кл. — 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
- Крутящий момент 16 кл. — 131 Нм при 3800 оборотах в минуту
- Степень сжатия — 10.3
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 12секунд
- Максимальная скорость — 185 километров в час
- Средний расход топлива — 7,2 литра
Стоит отметить, что сегодня на «Автовазе» в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на «десятках» встречаться довольно часто.
Двигатель ВАЗ 2110 16 клапанов устройство ГРМ
Предлагаем подробную схему ГРМ 16-клапанного двигателя «десятки». Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.
Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.
Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.
голоса
Рейтинг статьи
Основные отличия 16 и 8 клапанного двигателей
С особенностями этих видов двигателей мы разобрались, теперь конкретизируем отличия между ними.
8-клапанные моторы конструктивно значительно проще, что положительно сказывается на цене всего автомобиля, его обслуживания и ремонта. Однако они значительно уступают в мощности 16-клапанным аналогам с тем же рабочим объемом – в среднем разница в мощности здесь составляет 15-25 л.с. Из-за этого страдает приемистость двигателя, динамика разгона, максимальная скорость.
В то же время 4-цилиндровые моторы с 8 клапанами гораздо проще и доступнее в ремонте. Здесь существенно меньше элементов, которые могут сломаться, а если что-то все-таки выходит из строя, то устранить поломку можно меньшими силами. Да и запчасти для таких моторов, как правило, дешевле.
С экономичностью все не так однозначно. Да, 8-клапанники расходуют больше топлива – но в то же время в них можно лить менее качественный недорогой бензин. Масло тоже может быть не самым дорогим. Еще один спорный момент – использование гидрокомпенсаторов. Они устанавливаются на 16-клапанные двигатели и избавляют от необходимости систематически регулировать клапана. В то же время они иногда выходят из строя, а их замена влетит в копеечку.
Нужно также отметить еще один важный момент: в 16-клапанных двигателях может взаимно заклинить поршень и клапаны – а это неизбежно приводит к затратному ремонту, а иногда и к полной замене двигателя. У 8-клапанников же такой болезни в принципе нет. Однако такие заклинивания встречаются, как правило, на российских и китайских машинах, которые по умолчанию уступают западному и японскому автопрому.
Устройство 16 клапанного двигателя
В таких 4-цилиндровых двигателях на каждый цилиндр приходится уже по 2 пары впускных и выпускных клапанов. Для работы такой системы требуется 2 распредвала. А для их слаженной работы используется гораздо более сложный газораспределительный механизм. В то же время 2 впускных клапана позволяют подавать в цилиндры за 1 такт больше топлива – а отсюда существенное увеличение мощности и КПД. В то же время сокращается и расход топлива благодаря наличию 2 выпускных клапанов.

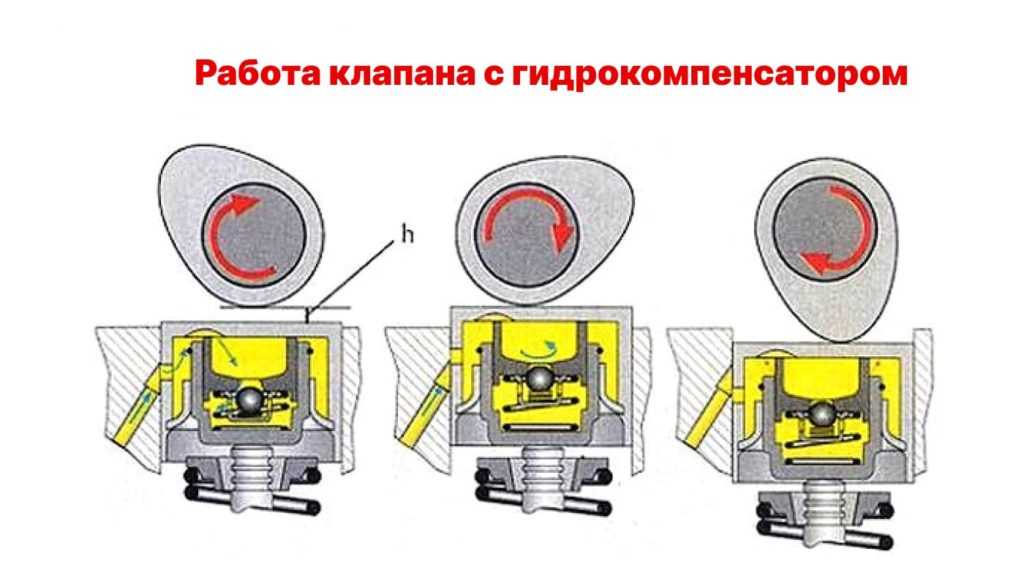

Для прижимания клапанов к валу в таких двигателях часто используются гидрокомпенсаторы. В отличие от 8-клапанников с механическим толкателями такая система работает более плавно и тихо. Также это обеспечивает дополнительную прибавку мощности и дополнительную экономию топлива.
Еще одна специфическая черта 16-клапанников, которая становится особенно актуальной на фоне постоянно ужесточающихся экологических требований, такие моторы благодаря более точной работе газораспределительного механизма более безопасны для окружающей среды.
Для примера приведем схему устройства 16 клапанного двигателя ВАЗ 2112.
1) поддон картера двигателя;
2) передний сальник коленвала;
3) коленчатый вал;
4) шкив коленчатого вала;
5) масляный насос;
6) шкив привода генератора;
7) зубчатый ремень ГРМ;
передняя крышка привода механизма газораспределения;
9) шкив насоса охлаждающей жидкости (помпа);
10) натяжной ролик;
11) зубчатый шкив распредвала;
12) задняя крышка привода механизма газораспределения;
13) сальник распределительного вала;
14) выпускной распределительный вал;
15) гидротолкатель;
16) пружина клапана;
17) направляющая втулка клапана;
18) выпускной клапан;
19) ресивер;
20) крышка подшипников распределительного вала;
21) направляющая труба;
22) крышка головки блока цилиндров;
23) пластиковая крышка;
24) свеча зажигания;
25) впускной распределительный вал;
26) впускной клапан;
27) головка блока цилиндров;
28) соединительная муфта;
29) топливная рампа;
30) шланг вентиляции картера;
31) форсунка;
32) впускной коллектор;
33) маховик;
34) держатель заднего сальника коленчатого вала;
35) задний сальник коленчатого вала;
36) блок цилиндров;
37) масляный щуп;
38) поршень;
39) шатун;
40) крышка шатуна;
41) крышка коренного подшипника коленчатого вала.
16 клапанный вариант
Технически этот тип, несет в себе более сложную конструкцию. В одной головке блока сочетаются два распределительный вала, разведенные по разным сторонам, соответственно количество клапанов возрастает на два.
То есть тут уже четыре клапана на цилиндр, два на впуск топлива и два на выпуск отработанных газов. Что это нам дает?
Во-первых, мощность и не плохую, мотор больше получает воздушно-топливной смеси и быстрее ее отводит, соответственно КПД двигателя возрастает, смело можно прибавить 15 – 20 л.с. (возможно и больше все зависит от объема).
Во-вторых, на многих «16 клапанниках» используется гидрокомпенсаторы, они дают отличный прижим клапана к валу, соответственно меньше шума (лучше плавность работы), экономия топлива и прибавка к мощности.
Также что сейчас немаловажно, эти варианты более экологичные, из-за более точной работы ГРМ. Минусов здесь тоже хватает, само строение намного сложнее и дороже, требовательно к качеству жидкостей
Давайте разберем по пунктам:
Минусов здесь тоже хватает, само строение намного сложнее и дороже, требовательно к качеству жидкостей. Давайте разберем по пунктам:
1) Двигатель намного мощнее, соответственно и разгонная динамика, и максимальная скорость выше.
2) Расход топлива уменьшен, во-первых из-за конструкции, во-вторых из-за того что автомобиль быстрее разгоняется, не нужно долго крутить на высоких оборотах.
3) Намного тише, чем 8 клапанный, из-за строения, а также из-за применения в конструкции гидрокомпенсаторов.
4) Регулировка клапанов не требуется, тут все автоматически регулируют гидрокомпенсаторы.
1) Практически у всех 16 клапанных автомобилей есть в строении гидрокомпенсаторы. Для того чтобы они нормально функционировали, нужно хорошее моторное масло, желательно синтетику. А синтетика стоит очень не дешево.
2) Топливо. Желательно лить более чистые высокооктановые составы, не менее 95.
3) Конструкция намного сложнее, а соответственно и обслуживание и ремонт будут стоять дороже.
4) Ремонт. Если что-то сломается, то стоимость ремонта примерно в два раза выше, чем на 8 клапанном собрате.
5) Размеры. Головка блока больше и шире, не так удобно обслуживать и ремонтировать. ДА еще часто одевают пластиковую декоративную крышку с брендом (по сути, дань моде).
Все плюсы и минусы двигателей я перечислил. Если нужен не убиваемый агрегат, не прихотливый к топливу и маслу, мощность не важна, а на звук двигателя все равно – то конечно 8 клапанов. Если любите погонять, драйв ваше второе я, любите тишину, но готовы платить за масло и более дорогое топливо – то 16 клапанов!
А если честно, то скоро «8 клапанные» моторы умрут как вид, ведь они не такие экологичные и уже в жесткие рамки какого-нибудь ЕВРО 6 – ЕВРО 7 (будущего) они могут и не пройти!
Сейчас видео версия статьи
На этом свою статью, закончу, думаю, стало немного, понятно про двигатели и их отличия. Искренне ваш АВТОБЛОГГЕР.
Похожие новости
Можно ли заливать дизельное масло в бензиновый двигатель. Какие .
Расточка блока цилиндров. Зачем нужно двигателю и можно ли сдела.
Крутить или не крутить двигатель до отсечки? Нужно ли это делать
Сегодня на автомобилях можно встретить различные типы ДВС, начиная от малообъемных 3-х цилиндровых агрегатов и заканчивая мощными V8 или V12. При этом подавляющее большинство авто под капотом имеют привычные моторы с 4 цилиндрами.
Если раньше такие силовые агрегаты ставились на модели начального и среднего класса, в данный момент 4-цилиндровый двигатель можно увидеть даже в премиальном сегменте.
Дело в том, что форсирование, увеличение количества клапанов на цилиндр, внедрение систем изменения фаз газораспределения, установка турбонаддува и другие усовершенствования позволили добиться от таких моторов необходимой мощности и эффективной отдачи.
В этой статье мы поговорим о том, в чем заключается отличие 8 клапанного от 16 клапанного двигателя, а также какой двигатель лучше, 8 или 16 клапанный. Далее мы постараемся разобраться, какие преимущества и недостатки имеет большее или меньшее количество клапанов в моторе с учетом ремонта и обслуживания таких ДВС.
Какой силовой агрегат лучше выбрать
Если суммировать все перечисленные выше особенности, тогда становится понятно следующее:
- Мотор с 8 клапанами проще в обслуживании, дешевле в ремонте, лучше работает на топливе и масле низкого качества, хорошо подходит для установки ГБО. При этом такой двигатель потребляет больше топлива, отдает меньше мощности, является более вибронагруженным и шумным.
- Силовой агрегат с 16 клапанами позволяет добиться лучшей динамики, он мощнее, расходует меньше топлива, не так сильно вибрирует. Параллельно с этим возрастают требования к качеству топлива и смазки, увеличиваются затраты на обслуживание и ремонт.
Если стоит выбор из этих двух типов ДВС, тогда следует отдельно учесть индивидуальные предпочтения и особенности последующей эксплуатации. В случае, когда нужна динамика и экономичность, при этом автомобиль планируется обслуживать на профессиональной сервисной станции, тогда оптимально приобрести более технологичный 16 клапанный вариант.
Если же вопросы динамики, мощности и топливной экономичности не так важны, при этом планируется обслуживать машину самостоятельно для экономии или с учетом отсутствия возможности посещать СТО, тогда мотор с 8 клапанами выглядит более подходящим вариантом.
Получается, главными их преимуществами остается более доступная начальная цена автомобиля, меньшая чувствительность к горючему и составу топливно-воздушной смеси, а также простота ремонта, особенно при самостоятельном обслуживании.
Недостатки каждого из двигателей
При выборе 8 или 16 клапанного мотора необходимо ориентироваться не только на достоинства, но и на недостатки каждой из конструкций. Именно это станет основой решения, поскольку каждый из таких недостатков приводит к трудностям или дискомфорту в эксплуатации. К проблемам 8 клапанных двигателей относят:
- Сниженная удельная мощность. Это устаревший тип двигателей, поэтому, несмотря на надежность, при одинаковом объеме они существенно менее тяговиты, чем конструкции с 16 клапанами.

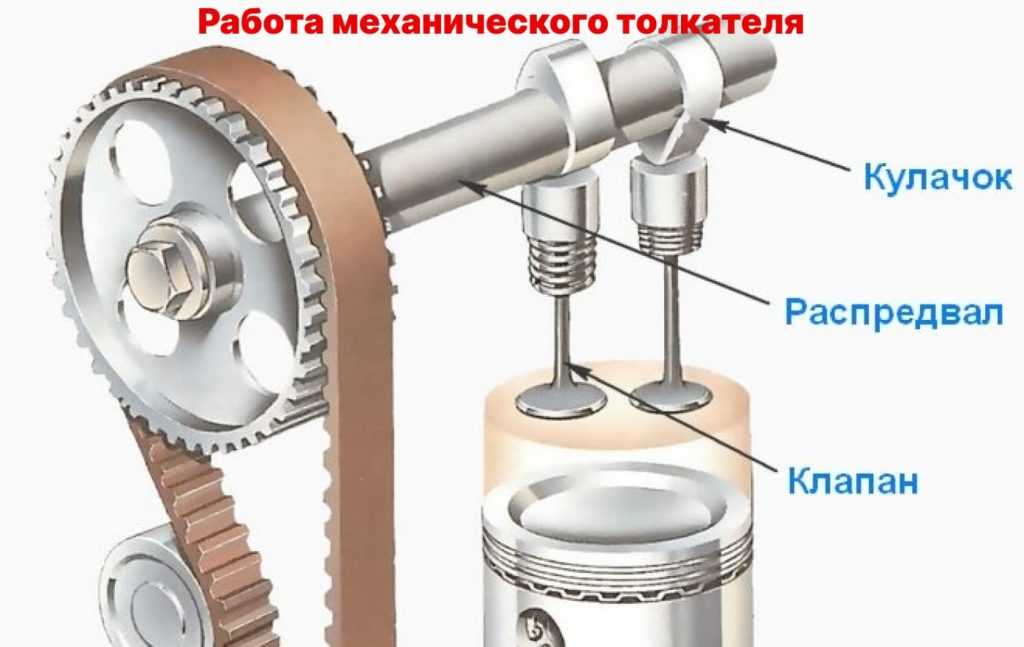

- Повышенный расход топлива. К этому приводят два основных фактора – применение механических толкателей клапанов, в которых часто меняются зазоры и наличие по одному впускному и выпускному клапану, что приводит к затруднению движения газов.
- Шумность. Даже после недавней регулировки, работа механических толкателей отличается характерным звуком, поэтому 8 клапанный двигатель всегда работает более шумно, чем его 16 клапанный конкурент.

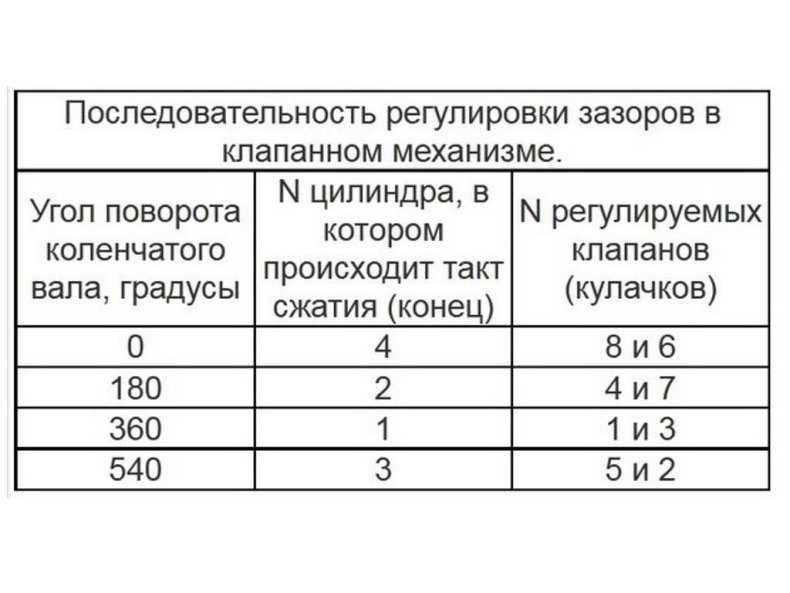

- Необходимость регулярной настройки клапанов. Несмотря на надежность и неприхотливость, 8 клапанные двигатели имеют одну особенность. Они требует регулировки клапанов каждые 15-20 тыс. км пробега, чего не нужно, если есть гидрокомпенсаторы. Это кропотливая работа, требующая точности и аккуратности, которую часто поручают профессионалам.
При несомненных преимуществах, опыт эксплуатации 16-ти клапанных моторов тоже выявил их определенные недостатки, среди которых можно выделить:
- Необходимость в качественном топливе и масле. Сложность и точность конструкции двигателей с 16 клапанами требуют заправки бензином марки не ниже АИ-92, а лучше АИ-95. Поскольку гидрокомпенсаторы при работе закачиваются маслом, оно должно быть качественным и чистым. Поэтому в моторы данного типа заливается только синтетика и меняется по регламенту, указанному производителем.
- Габариты. Наличие двух распределительных валов привело к тому, что верхняя часть двигателя более массивна. Это существенно затрудняет доступ ко многим узлам в подкапотном пространстве.
- Сложность конструкции. Этот тип двигателей имеет большее число узлов и деталей, усложненный газораспределительный механизм с дополнительными роликами, что затрудняет его ремонт в случае поломки. Это же снижает надежность конструкции, хотя современные модели достаточно долговечны, но при условии правильной эксплуатации и своевременного обслуживания.

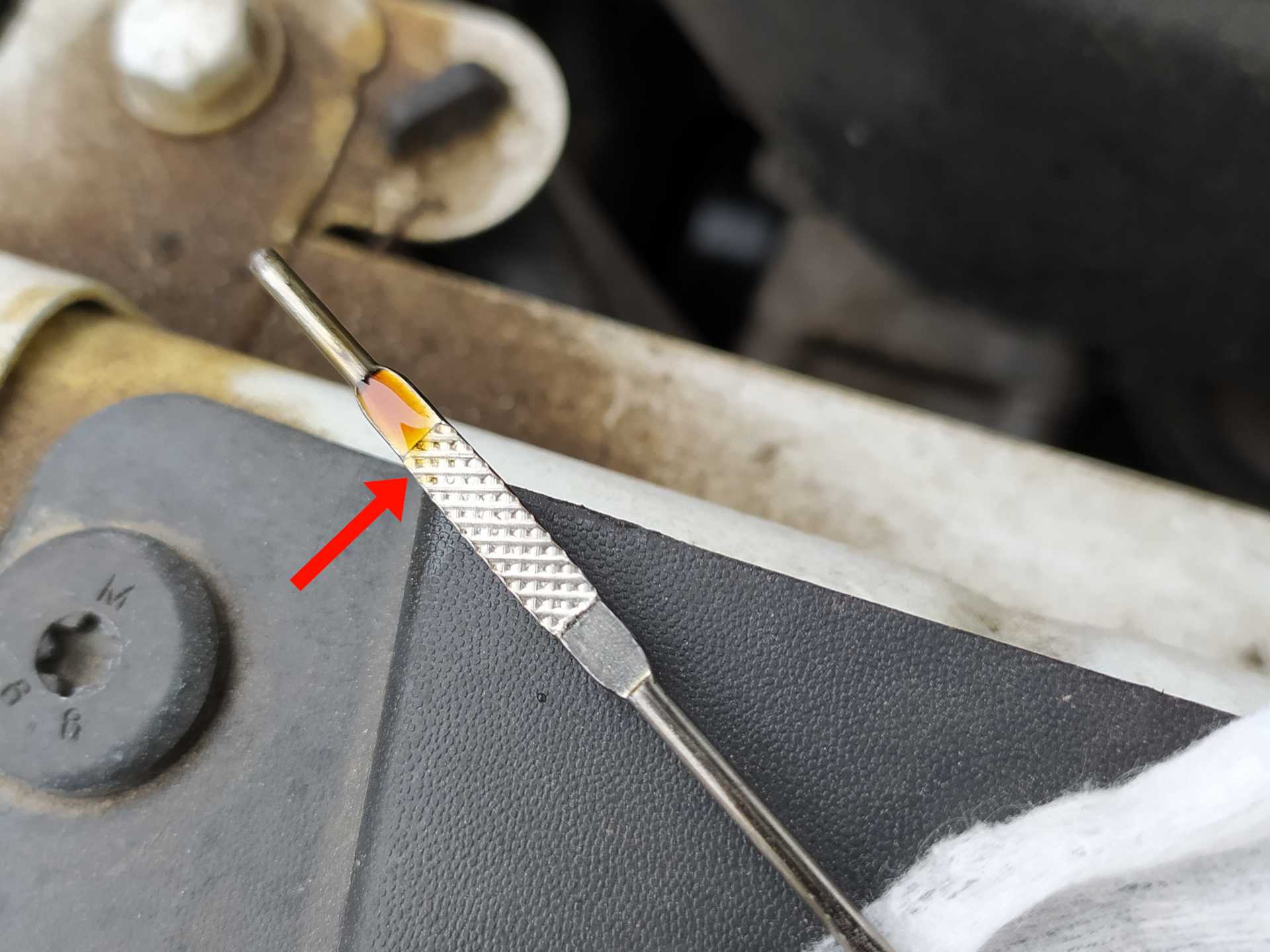

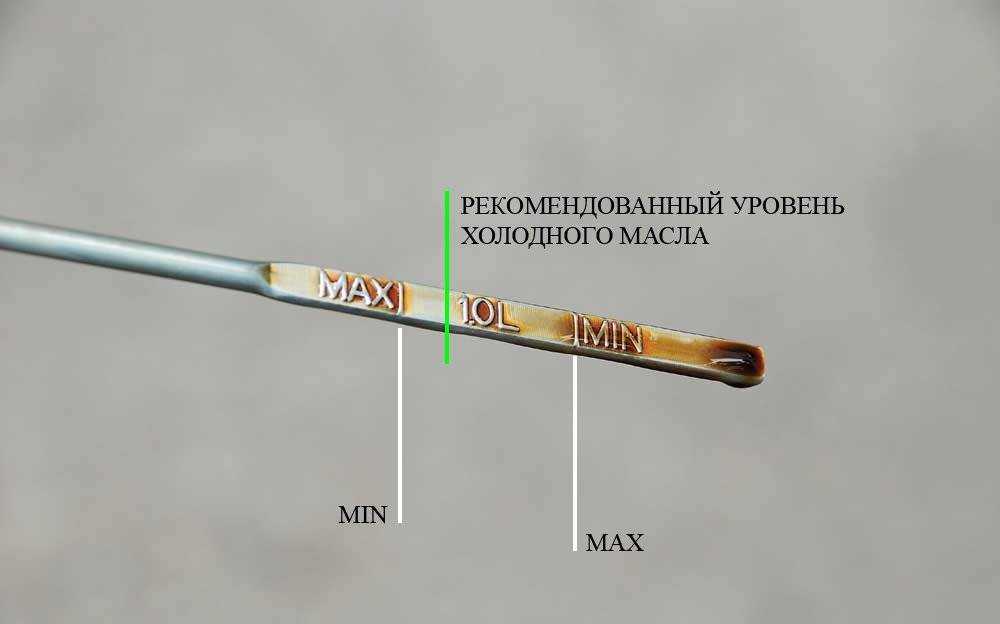

Расход масла
Для исправного автомобиля расход масла не должен превышать 1л/1000 км.
Выбирая моторное масло, нужно правильно расшифровывать его обозначения. В общих случаях, вид масла обозначается так – xxWxx. Первое число обозначает степень густоты масла, второе – его вязкость. Например, к синтетическим маслам можно отнести 0W40, 5W40, к полусинтетическим – 10W40, к минеральным – 15W40, 20W40. Чем больше густота и вязкость масла, тем выше прочность и надежность мотора.
Будьте внимательны, ибо можно с легкостью испортить двигатель, ведь масла 70W90 и 95W100 предназначены только для трансмиссионной системы.
Подведем итоги
Не трудно догадаться, что 16 клапанные версии закономерно и достаточно активно вытесняют упрощенные варианты с 2 клапанами на цилиндр. Если говорить о покупке нового автомобиля с 8 клапанным двигателем сегодня, тогда решающим аргументом зачастую является только более привлекательная цена.
Машина с таким мотором будет стоить на 15-20% дешевле по сравнению с аналогичной моделью, но уже с 16 клапанами. При этом снижение стоимости достигается не только из-за разницы в силовых установках. Дело в том, что производители также стараются делать версии автомобилей с 8 клапанными ДВС самыми бюджетными, то есть максимально простыми по комплектации.
Указанный подход очень важен в нижнем ценовом сегменте, позволяя сформировать выгодное предложение для покупателей с сильно ограниченными финансовыми возможностями или же для тех целей, когда автомобили приобретаются для коммерческого использования (службы такси и т.п.).
Однако если сравнивать восьми и шестнадцатиклапанные версии на вторичном рынке, тогда в ряде случаев оптимально уделить внимание более простой конструкции. С учетом того, что 8 клапанный мотор проще конструктивно и не так чувствителен к качеству топлива, шансы приобрести работоспособный исправный экземпляр значительно возрастают
При этом даже если двигателю в дальнейшем будет необходим ремонт, затраты на восстановление ДВС будут существенно ниже, благодаря его ремонтопригодности и доступности запчастей. Однако не следует забывать, что покупка такого агрегата для форсирования, установки турбины и другого тюнинга может оказаться неоправданной.
Именно по этой причине одним из распространенных видов тюнинга автомобиля является замена 8 клапанного двигателя на 16 клапанный, после чего производятся дальнейшие усовершенствования. При этом силовые агрегаты с 8 клапанами хорошо зарекомендовали себя в качестве простых моторов на гражданских рабочих автомобилях, тогда как для получения большей мощности однозначно предпочтителен другой вариант.
Источник
