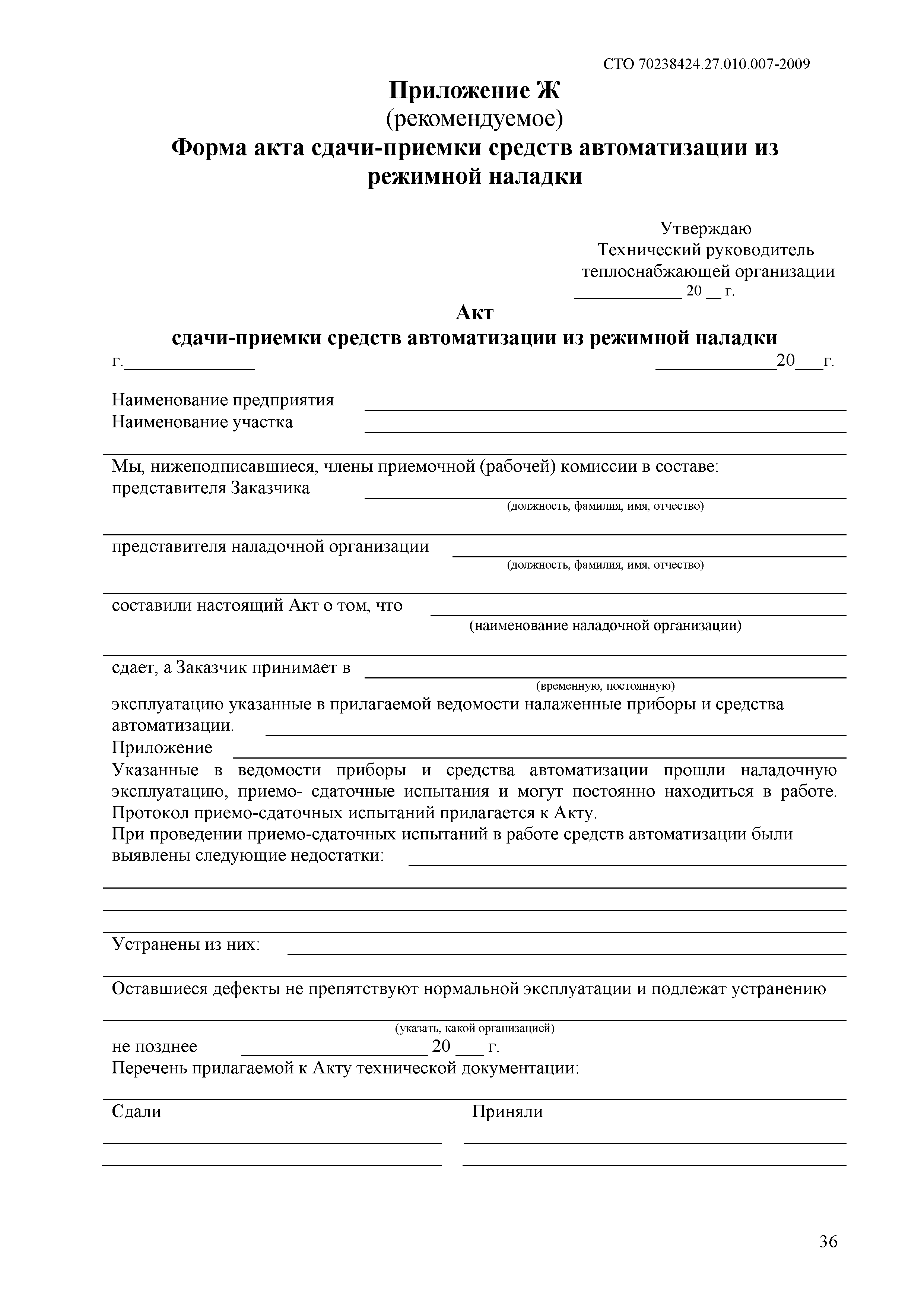

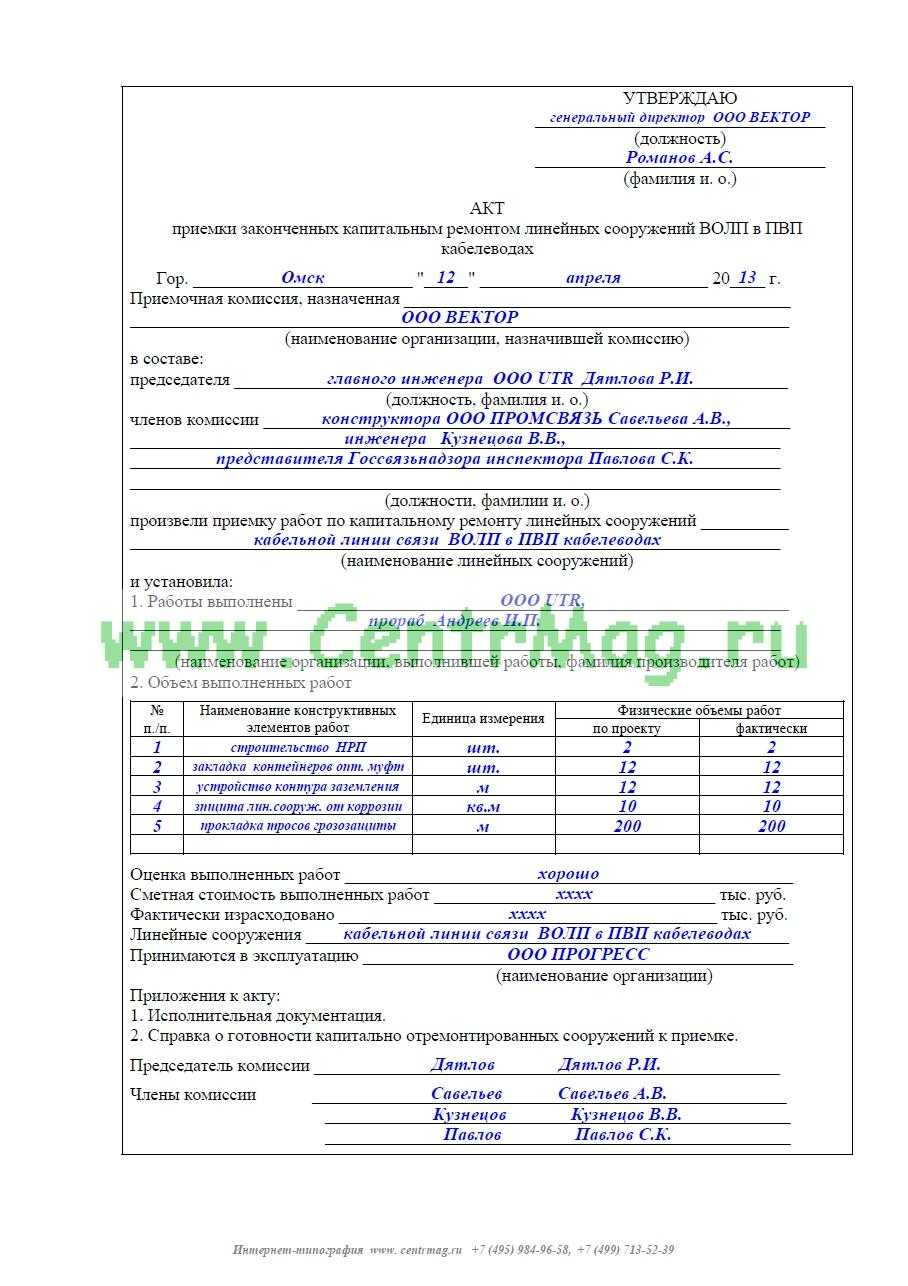

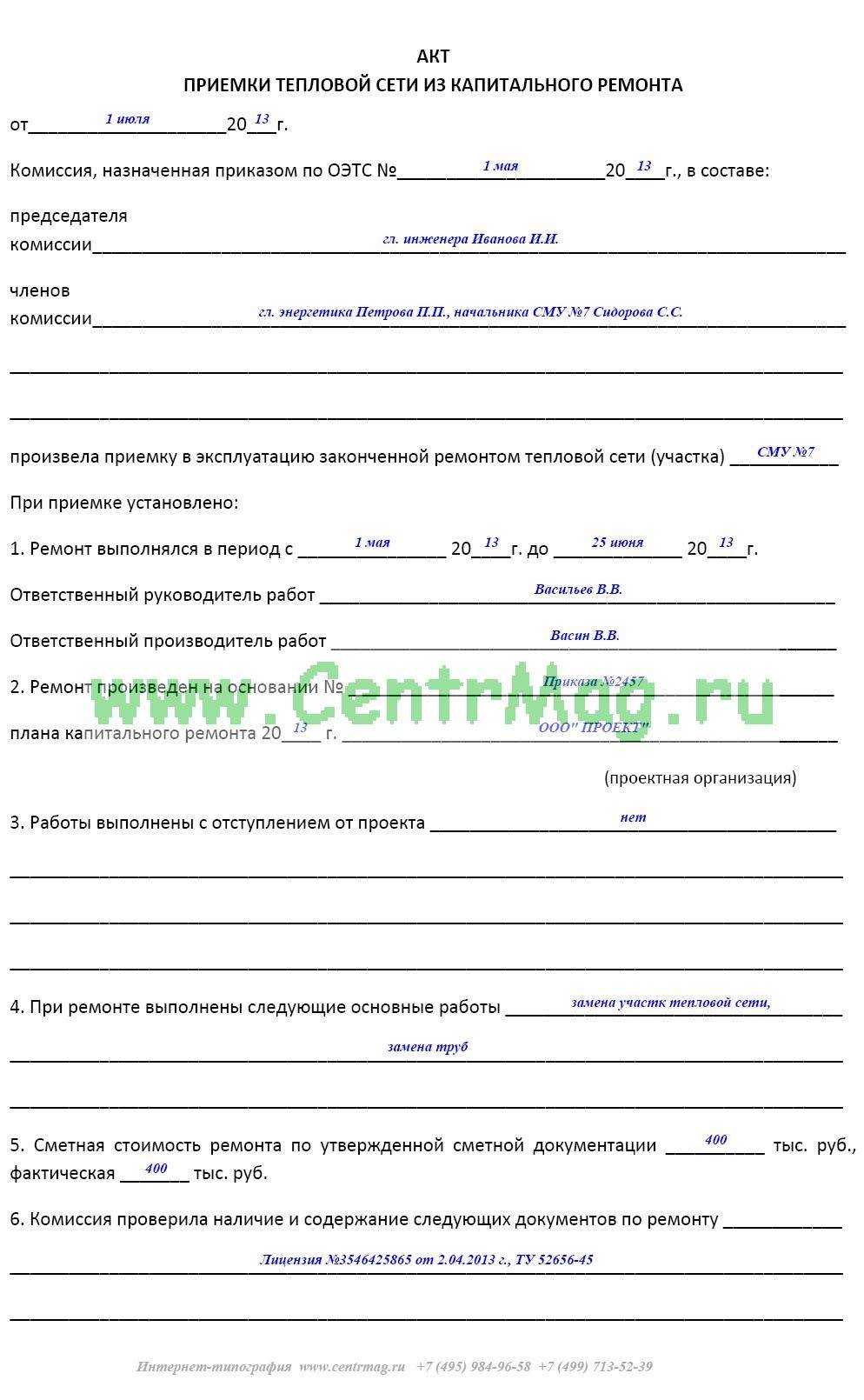

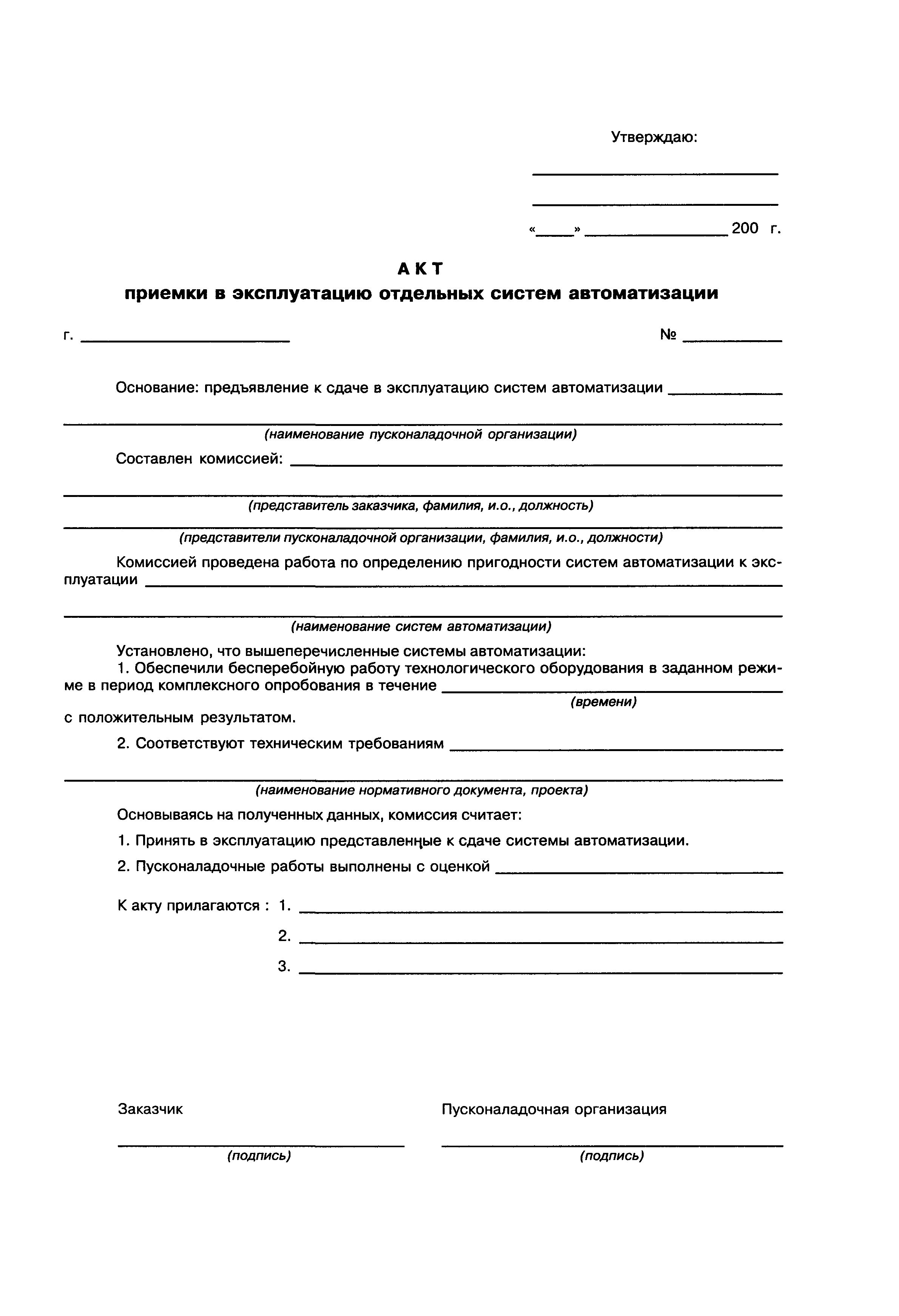

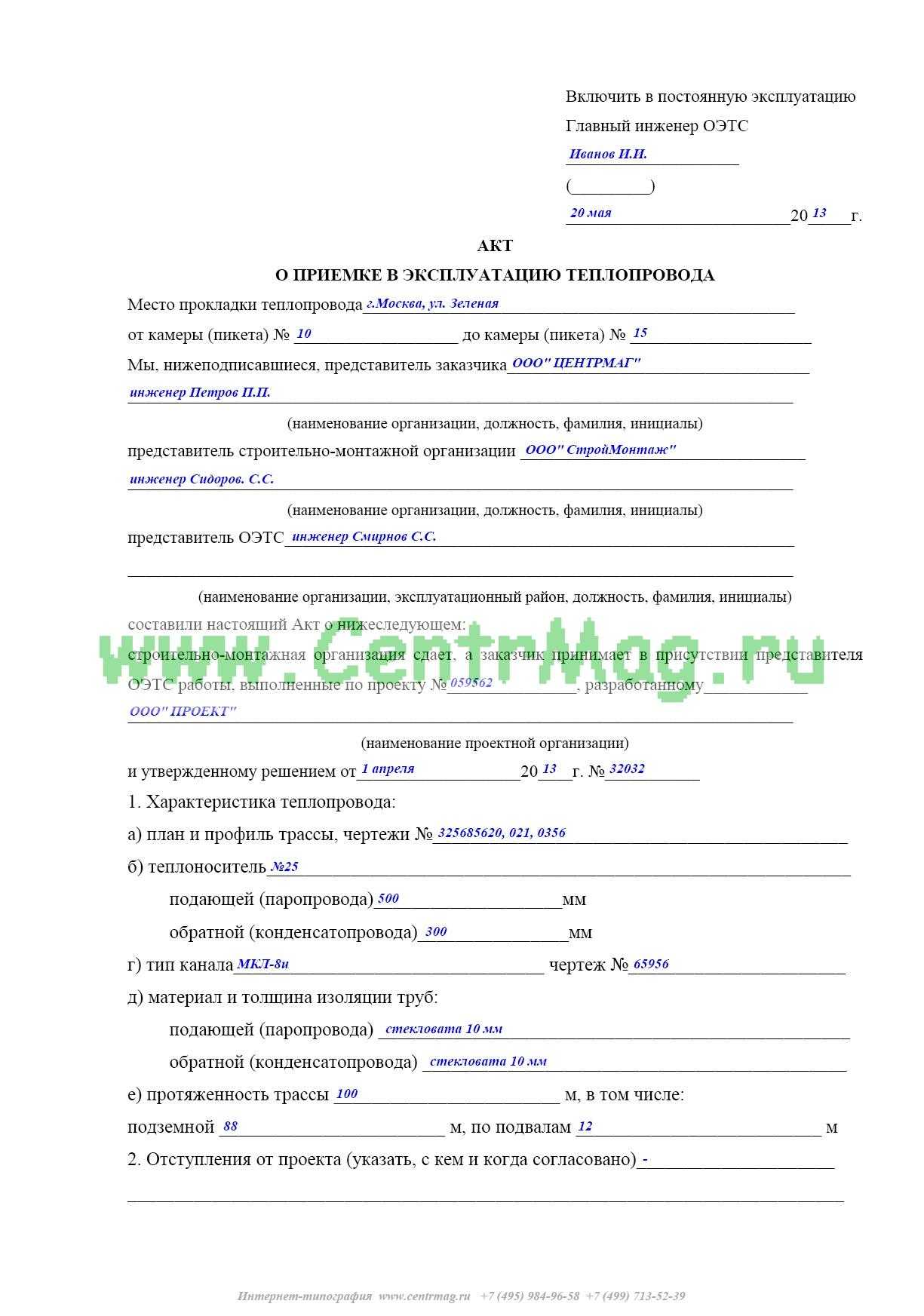

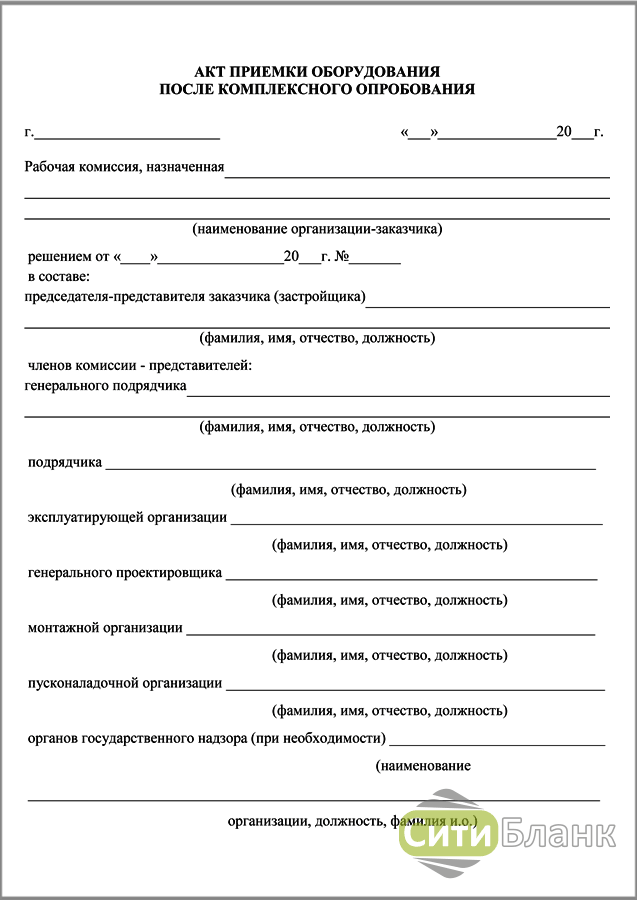

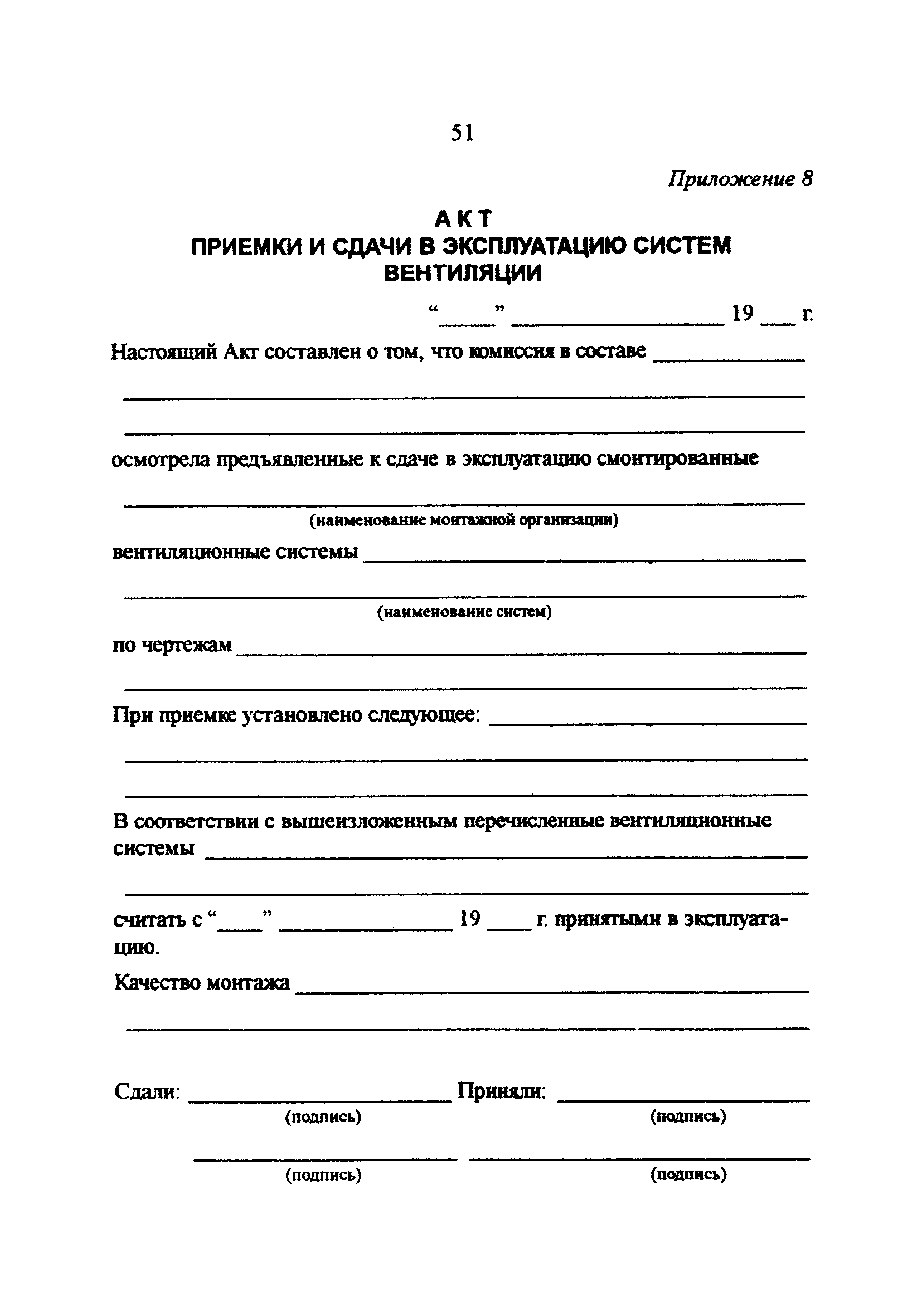

Сдача и приемка в эксплуатацию тепловых сетей

Особенности испытаний

Давление в трубопроводах нагнетается плавно и медленно, чтобы не произошел гидроудар и не случилась иная аварийная ситуация. Как было сказано ранее, давление при диагностике немного выше, нежели рабочее. Жидкость подается с определенной силой, а давление фиксируется благодаря измерительным приборам. Можно видеть, что при этом осуществляется контроль и весь процесс поддается регулировке. Согласно СНиП, подача воды неминуемо вызовет образование скоплений газов в разных точках магистрали.

Обратите внимание на этот момент, его нужно обязательно контролировать, чтобы не возникло каких-либо серьезных аварийных ситуаций. Как только трубопровод наполнится водой, необходимо выдержать всю систему под давлением некоторое время. Причем нужно соблюдать одно правило – во время проверки нужно полностью исключить скачки давления

Оно должно быть неизменным. Как только выйдет время поддержания давления, необходимо его снижать до рабочего значения

Причем нужно соблюдать одно правило – во время проверки нужно полностью исключить скачки давления. Оно должно быть неизменным. Как только выйдет время поддержания давления, необходимо его снижать до рабочего значения.

Запрещено при проведении диагностики находиться рядом с трубопроводом рабочему персоналу. Как только завершатся гидравлические испытания, необходимо произвести осмотр коммуникации, чтобы выявить повреждения, а также оценить полученную информацию строго по СНиПу.

Параметры гидравлических испытаний

При проведении проверки качества трубопровода необходимо определить показатели следующих параметров работ:

1. Давления.
2. Температуры.
3. Времени выдержки.

Нижняя граница проверочного давления вычисляется по следующей формуле: Ph = KhP
. Верхняя граница не должна превышать сумму общих мембранных и изгибных напряжений, которая достигнет 1,7 Th. Формула расшифровывается так:

• Р – расчетное давление, параметры которого предоставлены изготовителем, или рабочее давление, если испытания осуществляются после монтажа;
• Th – номинальное напряжение, которое допускается при температуре испытаний Th;
• T – допускаемое напряжение при расчетной температуре T;
• Kh – условный коэффициент, принимающий разное значение для разных объектов. При проверке трубопроводов он равен 1,25.

Температура воды не должна опускаться ниже 5˚С и не подыматься выше 40˚С. Исключением являются лишь те случаи, когда температура гидро компонента указана в технических условиях исследуемого объекта. Как бы там ни было, температура воздуха при проведении проверки не должна опускаться ниже тех же 5˚С.

Время выдержки должно быть указанно в проектной документации на объект. Оно не должно быть меньше 5 мин. Если точные параметры не предусмотрены, то время выдержки рассчитывается, исходя их толщины стенок трубопровода. Например, при толщине до 50 мм, проверка под давлением длиться не менее 10 мин, при толщине свыше 100 мм – не менее 30 мин.

Испытания пожарных гидрантов и магистралей водоснабжения

Гидрант – оборудование, отвечающее за быстроту устранения пожарных воспламенений, поэтому оно должно всегда находиться в рабочем состоянии. Главная задача пожарных гидрантов – обеспечить оптимальное количество воды для борьбы с пожаром на его начальном этапе.

ВНУТРЕННЯЯ КАНАЛИЗАЦИЯ И ВОДОСТОКИ

4.13. Испытания систем внутренней канализации должны выполняться методом пролива воды путем одновременного открытия 75 % санитарных приборов, подключенных к проверяемому участку в течение времени, необходимого для его осмотра.

Выдержавшей испытание считается система, если при ее осмотре не обнаружено течи через стенки трубопроводов и места соединений.

Испытания отводных трубопроводов канализации, проложенных в земле или подпольных каналах, должны выполняться до их закрытия наполнением водой до уровня пола первого этажа.

4.14. Испытания участков систем канализации, скрываемых при последующих работах, должны выполняться проливом воды до их закрытия с составлением акта освидетельствования скрытых работ согласно обязательному приложению 6 СНиП 3.01.01-85.

4.15. Испытание внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна составлять не менее 10 мин.

Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился.

Определение дополнительного объёма воды

После выполнения проверки на герметичность, как правило, следует расчёт дополнительного объёма жидкости в системе. Этот процесс проходит в такой последовательности:

1. Уровень давления в конструкции снова увеличивают за счёт подкачки жидкости из измерительного бачка. Показатель давления должен быть таким же, как и при гидравлической проверке, то есть превышать стандартные показатели в 1,25–1,5 раза.
2. Время, когда закончилась проверка на герметичность, необходимо запомнить.
3. На третьем этапе производится замер конечного уровня воды в измерительном бачке.
4. Далее определяется временной отрезок, который заняла проверка коммуникации (в минутах).
5. Расчет объёма жидкости, подкачанной из измерительного бачка (для 1 случая).
6. Высчитывание разницу между подкачанной и удалённой из трубопровода жидкости (для 2 случая).
7. Вычисление фактической траты дополнительно закачанной жидкости по формуле: qn=Q/(Tk-Tn).

Разновидности испытаний, дополнительные сведения

В большинстве случаев, выполняются гидравлические проверки трубопроводов следующих типов.

1. Водопроводные.
2. Канализационные.
3. Отопительные.

Чтобы проверить внутренние сети в отопительных системах, используют давление выше рабочего на 0,1 Мпа. Для самой низкой точки, давление в системе должно быть на уровне не больше 0,3 мПа. Все котлы должны быть отключены перед тем, как начнётся работа. Обязательна приостановка работы насосов расширения вместе с тепловыми пунктами.

Пока трубопровод наполняется водой, должен быть удалён весь воздух, имеющейся внутри.

Уровень давления надо координировать с администрацией ТЭЦ, если именно от неё работает конструкция, требующая проверки. Заключительный этап – проверка элементов на выработку тепловой энергии. На этом этапе окончательно регулируют каждый из приборов, входящих в ту или иную магистраль.

Как произвести гидравлические испытания систем отопления

Информация о нормах по гидравлическому испытанию

• При проведении испытаний надо опираться на такие действующие нормативы, как НиТУХП-62, а так же СНиП III-Г.9-62.
• Проведение процедуры должен контролировать руководитель, если это происходит не в частном доме. Обычно такую функцию передают уполномоченному представителю руководителя, либо мастеру. Обязательно выполнение требований, которые предъявляются со стороны Госгортехнадзора, техника безопасности. Не обойтись без учёта технической документации по тому или иному объекту.
• Предварительная проверка обязательна для измерительных приборов, которые используются во время испытаний. Допустимо применение только манометров класса точности от 1,5 и выше, прошедших опломбирование.

Работа с альтернативными системами отопления

Рабочее давление в пределах 70 кПа характерно для эксплуатации паровых систем отопления и тепловых сетей. Чтобы провести испытание, требуется довести показатель до уровня 250 кПа. Измерение допустимо проводить в участке установки, который находится ниже всех.

Но есть паровые коммуникации, у которых давление выше. В таком случае во время тестирования, оно должно быть больше рабочего на 100 кПа

Важно знать, что эффективность испытания снизится, если в нижней точке характеристика не достигнет хотя бы 300 кПа

О других особенностях проведения испытаний

Главное, чтобы гидравлическое испытание установки затрагивало буквально каждый элемент, входящий в систему. Если трубопроводы ранее тестировались с применением ультразвука – дополнительная проверка не требуется.

Давление при испытаниях увеличивается не сразу, а постепенно. В нормативной документации описана скорость, которой необходимо придерживаться, изменяя показатель.

Во время гидравлической проверки систем отопления, на поверхности трубопровода не должна образовываться влаги. Так же нужно следить, чтобы из за напора воды не произошло деформации системы отопления.

После того, как отопительный сезон подошел к концу, необходимо произвести опрессовку. При проведении работ обязательно соблюдать требования по охране труда и промышленной безопасности.

ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ — ВОЗДУХОМ!!!

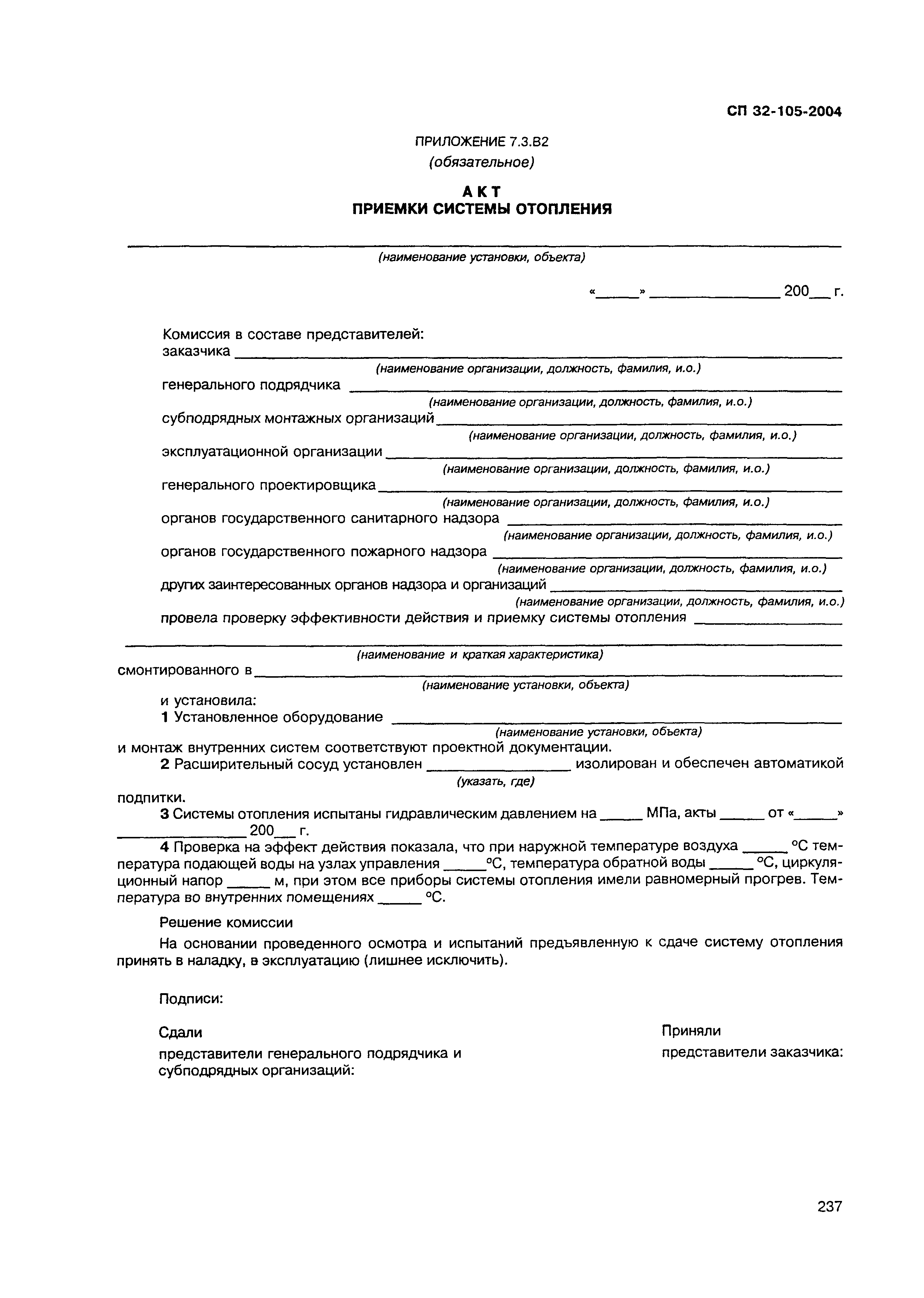

По результатам проверки обязательно составляется акт, в упрощённой письменной форме. Необходимо заполнить установленные законом формы, чтобы корректно отобразить всю необходимую информацию.

Только в этом случае считается, что гидравлическое испытание трубопроводов водоснабжения или отопления пройдено успешно.

Как проводятся гидравлические испытания системы отопления:

1. Если система работает, ее нужно остановить. Испытываемый участок трубопровода разбивается на условные составные части, которые подвергаются предварительной внешней проверке. В процессе осмотра проверяется вся техническая документация и соответствие стандартам, устанавливаются специальные заглушки для того, чтобы обособить проверяемый участок от основной трубопроводной системы. Недопустимо использовать для этой цели предустановленные запорные механизмы, предусмотренные производителем при монтаже.

2. Устанавливается оборудование, необходимое для проверки – это может быть гидравлический пресс или насос, компрессор: то, что создает давление, необходимое в процессе проведения тестов. Также подсоединяют дополнительное оборудование, в том числе вентили, манометры, измерительные приборы. Когда подготовка закончена, начинается процесс проверки.

3. При помощи гидравлического оборудования в системе создается давление, значение которого рассчитывается ранее и зависит от условий работы и рабочих параметров. В большинстве случаев испытываемое давление превышает рабочее на 20-50%, но не менее определенных значений, оговоренных в СНиП. Давление нагнетается постепенно с целью соблюдения безопасности и во избежание гидроударов, контролируется минимум 2 независимыми измерительными приборами. При этом устанавливается допустимый коридор отклонений вследствие изменения температуры теплоносителя.

4. Одновременно с повышением давления принимаются меры, исключающие скопление газов в элементах трубопровода, заполняемых жидкостью. После того, как необходимое давление достигнуто, оно удерживается на протяжении определенного периода – времени выдержки, установленного техническими нормами, но не менее 5 минут. Систему держат под давлением, наблюдая за показаниями манометра. Персонал должен находиться в безопасном месте, изолированном от испытуемого участка. По окончанию времени выдержки давление понижается до уровня рабочего.

5. Анализ результатов, осмотр системы. Если давление не снижается – утечки отсутствуют, система исправна. Падение давления говорит о разгерметизации системы и необходимости поиска и ликвидации утечки. После планомерного увеличения, времени выдержки и постепенного снижения давления внутри испытываемого участка осуществляется проверка на герметичность и прочность швов. Проводится осмотр всех находящихся в поле зрения участков труб. В случае, если трубы сделаны из цветных металлов, сварные швы простукиваются деревянным молотком весом до 800 г, если из стали, до допускается использование молотка весом до 1,5 кг.

Таким образом осуществляется проверка всех участков трубопровода или теплосети. В случае, если в системе используются комбинированные сосуды с разными рабочими давлениями на участках, отдельные проверки нужно провести для каждого из них.

Данную схему можно назвать «примерной», так как значения падения давления различны в каждом конкретном случае и на конкретном объекте. Точнее просчитываются они уже на месте, при планировании работы.

Установленные нормы гидравлических испытаний:

– Гидравлические испытания проводятся согласно установленным стандартам СНиП III-Г.9—62 и НиТУХП—62. – Процедура осуществляется под контролем руководителя, это может быть мастер или уполномоченный представитель производителя. Проверка должна проводиться в соответствии с требованиями Госгортехнадзора и техникой безопасности с учетом инструкций в технической документации объекта. – Измерительные приборы и манометры, используемые во время испытаний, должны пройти предварительную проверку. Используются только опломбированные манометры с классом точности от 1,5 и выше. Согласно стандарту ГОСТ 2405—63, приборы должны иметь диаметр минимум 150 мм и шкалу, рассчитанную на максимальное значение в 1,33 от измеряемого в процессе проверки давления.

Оценка гидравлических испытаний испытаний

Во время испытаний участки трубопровода проверяются на прочность соединений и плотность. Успешность испытаний проверяется по 3 основным параметрам:

• Стабильное давление внутри труб, без неконтролируемого снижения • Отсутствие признаков, указывающих на нарушение целостности – течи, разрывов, нарушения швов, запотеваний • Отсутствие деформаций, выявленных во время визуального осмотра

В случае, если присутствует одно или несколько нарушений, результаты проверки считаются неудовлетворительными. Система подлежит ремонту с последующей проверкой до тех пор, пока параметры не будут удовлетворительными.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

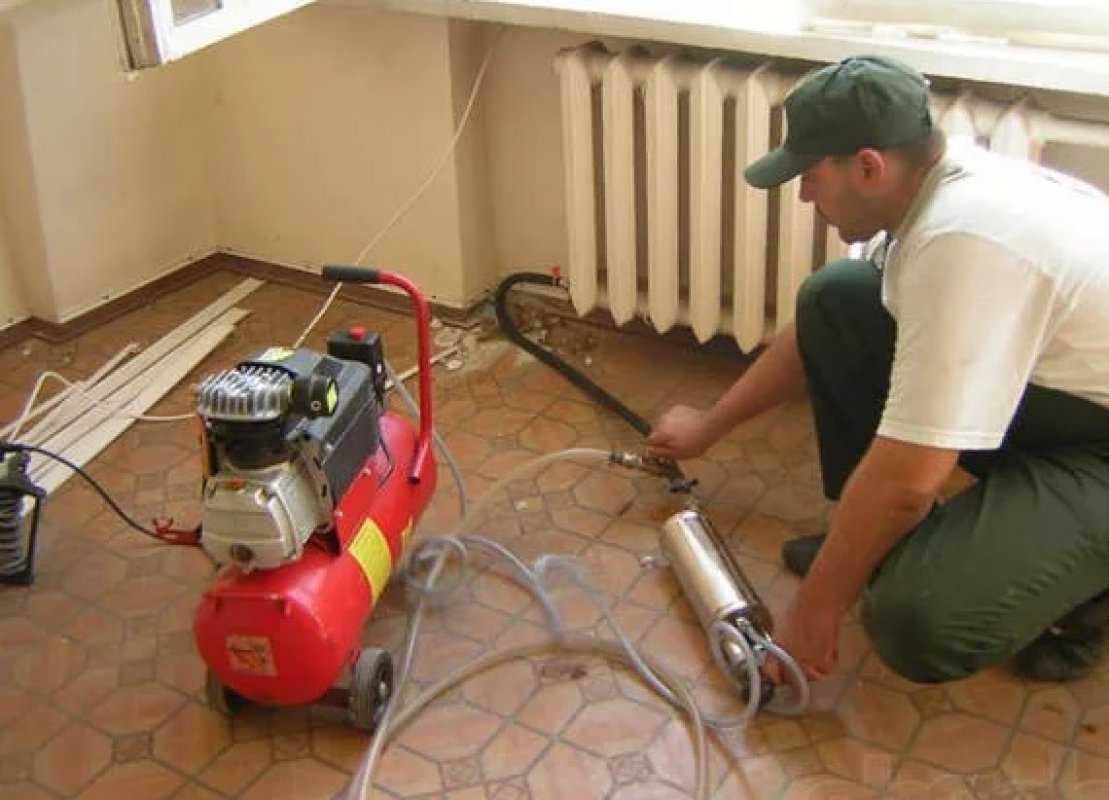

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

Если проверке подвергалась система отопления, Акт о гидропневмоиспытаниях подписывается представителями теплосети и организации, осуществляющей теплоснабжение. Далее инспектор проверяет теплоноситель на жесткость.

Порядок проведения испытаний по нормативным актам

Гидроиспытания системы отопления, а также прочих узлов магистрали регламентируются нормативной базой. Рассмотрим рекомендации по СНиП.

СНиП 41-01-2003:

• температурный режим в здании при проведении работ должен быть выше +0 С;
• максимально нагнетаемое давление опрессовочное не должно быть выше показателя предельного давления для оборудования и материалов, примененных для обустройства системы отопления;
• показатель величины давления опрессовки выше, чем рабочее давление системы и оборудования на 50% (не менее 0,6 МПа).

СНиП 3.05.01-85:

1. Гидравлические испытания крупных узловых элементов систем осуществляются на месте сборки.
2. Если в период проведения опрессовки давление падает, нужно провести визуальные обследования магистрали для обнаружения течи. После устранения течи мероприятия по проверке на герметичность продолжить.
3. При наличии в системе трубопроводов вентилей, клиновых задвижек опрессовка проводится с двукратным поворотом регулирующей ручки.
4. Секционные радиаторы и другие приборы системы отопления не заводской сборки опрессовываются на месте.
5. При укладке трубопровода со скрытой разводкой проверка на герметичность выполняется под показанным высоким давлением до проведения отделочных работ. Если предполагается теплоизолировать трубопроводы, испытания производятся до момента монтажа теплоизоляции на элементы системы.
6. Водогрейные котлы, мембранные баки на момент осуществления проверки отключаются.

Испытание считается пройденным, если работоспособность системы подтверждена в течение 30 минут – не снизилось опрессовочное давление и в конструкции протечки визуально не обнаружены.

Если в теплое время года теплоноситель не может выдавать температуру опрессовки, тепловые испытания откладываются до момента временной подачи теплоснабжения или до периода подключения магистрали к источнику поступления тепла.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Гидравлические испытания трубопроводов являются сложным мероприятиям, которое требует определённой подготовки. Испытания должны соответствовать строительным нормам и правилам, поэтому такие проверки производят только высококвалифицированные специалисты.

Испытания проводятся строго по принятым нормам и правилам и к процессом руководят специалисты

Для проведения такой проверки трубопроводной магистрали необходимо придерживаться следующих условий:

• точки пользования в стояке активизируются одновременно для испытания, однако, это положение не всегда является обязательным и определяется индивидуально в зависимости от конкретного случая;
• характеристики устройств для сушки полотенец проверяются при испытании систем горячего водоснабжения;
• температурные замеры выполняются только по крайним точкам в конструкции;
• после проведения испытательных работ необходимо полностью удалить воду из системы;
• наполнение коммуникации производится снизу вверх. Такое правило необходимо для правильного вытеснения воздуха и позволяет избежать аварийных ситуаций, связанных с переизбытком давления, а также воздушных пробок.
• начальный этап по заполнению коммуникации относится только к главному стояку, и только на следующих этапах производится наполнение стояков, ответвляющихся от главного.
• во время гидравлических испытаний температура окружающей среды не должна быть ниже, чем +5 °C.

Эти условия должны быть соблюдены независимо от типа трубопровода и рабочей среды, которую он транспортирует.

Гидравлические проверки проводят для следующего оборудования:

• внутренних пожарных водопроводов;
• систем горячего и холодного водоснабжения;
• отопительных систем.

Испытаниям подвергаются разные типы трубопроводов, в том числе отопительные и сети ГВС

Гидравлические испытания

Общие сведения

На основании Правил технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115) предприятия тепловых сетей при эксплуатации систем тепловых сетей должны обеспечить надежность теплоснабжения потребителей, подачу ему теплоносителей (воды и пара) с расходом и параметрами в соответствии с температурным графиком регулирования и перепадом давления на вводе.

В процессе эксплуатации все действующие тепловые сети должны подвергаться испытаниям на прочность и плотность для выявления дефектов не позже, чем через две недели после окончания отопительного сезона.

Гидравлические испытания трубопроводов водяных тепловых сетей с целью проверки прочности и плотности следует проводить пробным давлением с внесением результатов в акт.

Давление пробное — избыточное давление, при котором должно производиться гидравлическое испытание тепловых энергоустановок и сетей на прочность и плотность.

Минимальная величина пробного давления при гидравлическом испытании составляет 1,25 рабочего давления, но не менее 0,2 МПа (2 кгс/см2).

Максимальная величина пробного давления устанавливается расчетом на прочность по нормативно-технической документации, согласованной с Госгортехнадзором России. Величину пробного давления выбирает предприятие-изготовитель (проектная организация) в пределах между минимальным и максимальным значениями.

Гидравлические испытания осуществляет ответственный за безопасную эксплуатацию тепловых сетей совместно с персоналом, допущенным к эксплуатации тепловых сетей.

Гидравлические испытания

При проведении гидравлических испытаний на прочность и плотность тепловых сетей следует отключать заглушками оборудование тепловых сетей (сальниковые, сильфонные компенсаторы и др.), а также участки трубопроводов и присоединенные тепло-потребляющие энергоустановки, не задействованные в испытаниях.

Испытания на прочность и плотность проводятся в следующем порядке:

испытываемый участок трубопровода отключить от действующих сетей;

в самой высокой точке участка испытываемого трубопровода (после наполнения его водой и спуска воздуха) установить пробное давление (контроль по манометру);

давление в трубопроводе следует повышать плавно;

скорость подъема давления должна быть указана в нормативно-технической документации (НТД) на трубопровод.

Испытания на прочность и плотность проводятся с соблюдением следующих основных требований: измерение давления при выполнении испытаний следует производить по двум аттестованным пружинным манометрам (один — контрольный) класса не ниже 1,5 с диаметром корпуса не менее 160 мм. Манометр должен выбираться из условия, что измеряемая величина давления находится в пределах 2/3 шкалы прибора; испытательное давление должно быть обеспечено в верхней точке (отметке) трубопроводов; температура воды должна быть не ниже 5 °С и не выше 40 °С; при заполнении водой из трубопроводов должен быть полностью удален воздух; испытательное давление должно быть выдержано не менее 10 мин и затем снижено до рабочего; при рабочем давлении проводится тщательный осмотр трубопроводов по всей их длине.

Результаты испытаний считаются удовлетворительными, если во время их проведения не произошло падения давления и не обнаружены признаки разрыва, течи или запотевания в сварных швах, а также течи в основном металле, в корпусах и сальниках арматуры, во фланцевых соединениях и других элементах трубопроводов. Кроме того, должны отсутствовать признаки сдвига или деформации трубопроводов и неподвижных опор.

О результатах испытаний трубопроводов на прочность и плотность составляется акт установленной формы.

Какой нужен инструмент для испытаний

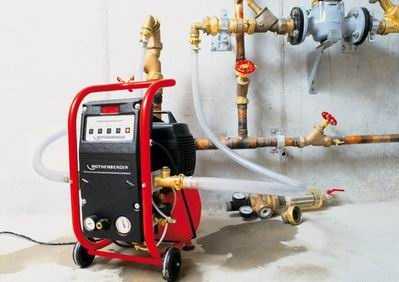

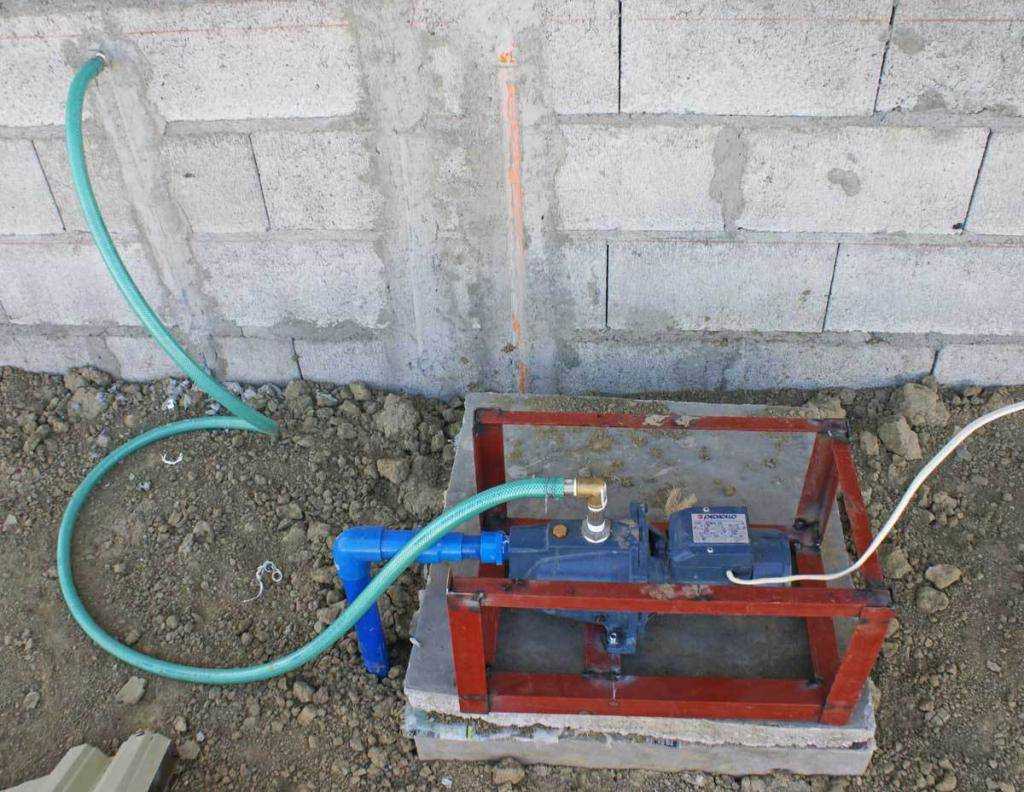

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм. Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.
