Почему трансформатор не работает на постоянном токе

Проблемы с электрической цепью

Одна из проблем может заключаться в отсутствии контактных разъемов, которые соединяют трансформатор с электрической цепью. Контакты должны быть надежными, чтобы обеспечивать безопасную передачу энергии. Если контактные разъемы отсутствуют или имеют плохой контакт, трансформатор не сможет получить электроэнергию.

Неподходящий тип проводов также может стать причиной неработоспособности трансформатора. Провода должны быть способными передавать электрический ток, их сечение должно быть достаточным для передачи нужного количества энергии. Если используются провода неправильного типа или с недостаточным сечением, трансформатор не сможет функционировать надлежащим образом.

Проблема	Решение
Отсутствие контактных разъемов	Установить надежные контакты для обеспечения соединения трансформатора с электрической цепью.
Неподходящий тип проводов	Использовать провода правильного типа и с необходимым сечением для передачи электрического тока.

Проблемы с электрической цепью

Прежде всего, причиной проблем с электрической цепью может быть отсутствие контактных разъемов или их неправильное подключение. Контактные разъемы играют ключевую роль в передаче электрического сигнала и энергии между трансформатором и другими устройствами в цепи. Если контакты не соединены должным образом или отсутствуют вовсе, трансформатор не сможет работать на постоянном токе.

Другой возможной причиной проблем с электрической цепью является использование неподходящего типа проводов. Провода должны быть способными переносить переменный ток и быть достаточно гибкими для подключения к различным точкам цепи. Если провода выбраны неправильно или не соответствуют требуемым характеристикам, то это может привести к неполадкам в работе трансформатора.

Решение проблем с электрической цепью связано с правильным подбором и установкой контактных разъемов, а также использованием соответствующих по характеристикам проводов. Рекомендуется обратиться к специалистам или изучить документацию по трансформатору, чтобы установить и настроить электрическую цепь согласно требованиям производителя.

Проблемы с электрической цепью

Отсутствие контактных разъемов может привести к неправильному подключению трансформатора к электрической сети. Неправильное соединение проводов может привести к низкому качеству электрического контакта, а следовательно, к недостаточному эффективному функционированию трансформатора.

Использование неподходящего типа проводов также может вызвать проблемы с электрической цепью. Некачественные провода или провода недостаточного сечения могут приводить к потерям энергии и повышенному электрическому сопротивлению, что негативно сказывается на работе трансформатора.

Для решения этих проблем необходимо заботиться о правильном подключении трансформатора с использованием качественных контактных разъемов

Также важно использовать провода, соответствующие требованиям и нормам, с достаточным сечением и хорошей проводимостью электрического тока. Это позволит обеспечить эффективное функционирование трансформатора и избежать проблем с электрической цепью

Видео:ЧТО БУДЕТ С ТРАНСФОРМАТОРОМ если подать на него постоянное напряжениеСкачать

Лампы накаливания

Старая добрая лампочка Ильича на постоянном токе чувствует себя не хуже, чем на переменном. Даже лучше: не будет пульсаций света, лампа не будет гудеть. На переменном токе лампочка может гудеть из-за того, что спираль (особенно, если она провисла) работает как электромагнит, сжимаясь и растягиваясь дважды за период. При питании постоянным током этого неприятного явления не будет.

Однако если у вас установлены регуляторы яркости (диммеры), то они работать перестанут. Ключевым элементом диммера является тиристор — полупроводниковый прибор, который открывается и начинает пропускать ток в момент подачи управляющего импульса. Закрывается тиристор, когда ток через него прекращает течь. При питании тиристора переменным током он будет закрываться при каждом переходе тока через ноль. Подавая управляющий импульс в разное время относительно этого перехода, можно менять время, в течение которого тиристор будет открыт, а значит, и мощность в нагрузке. Именно так и работает диммер.

При питании постоянным током тиристор не сможет закрыться, и лампа всегда будет гореть на 100% мощности. А возможно, управляющая схема не сможет «поймать» переход сетевого напряжения через ноль и не подаст импульс для открытия тиристора. Тогда лампа не загорится совсем. В любом случае, диммер будет бесполезен.

Трансформатор

Для практического использования электрической энергии в различных устройствах и приборах необходимо уметь обеспечить самые различные значения напряжений. Для этого используются трансформаторы (от латинского слова transformo — преобразую). Трансформатор был изобретен в 1878 г. русским ученым Павлом Николаевичем Яблочковым.

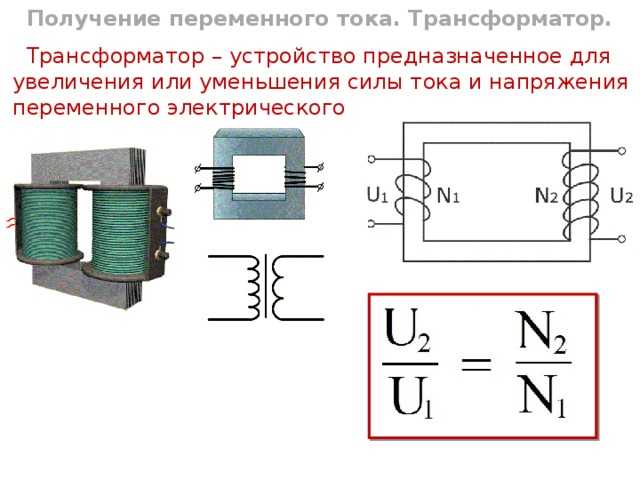

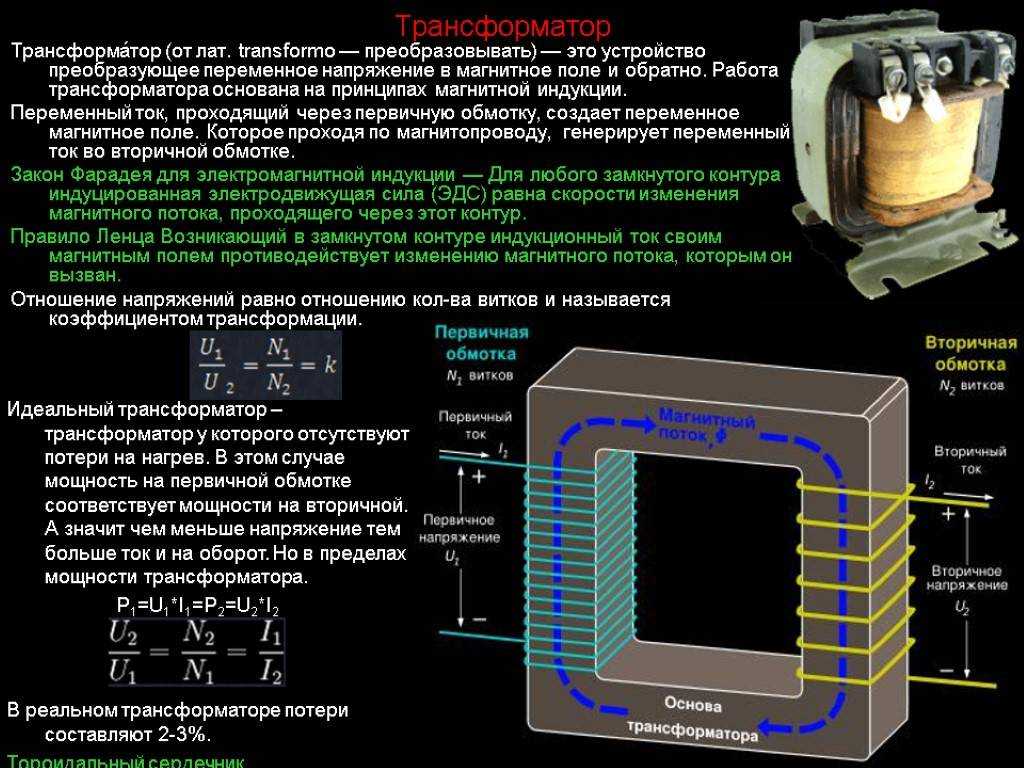

Трансформатор (рис. 1, а) — это устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты.

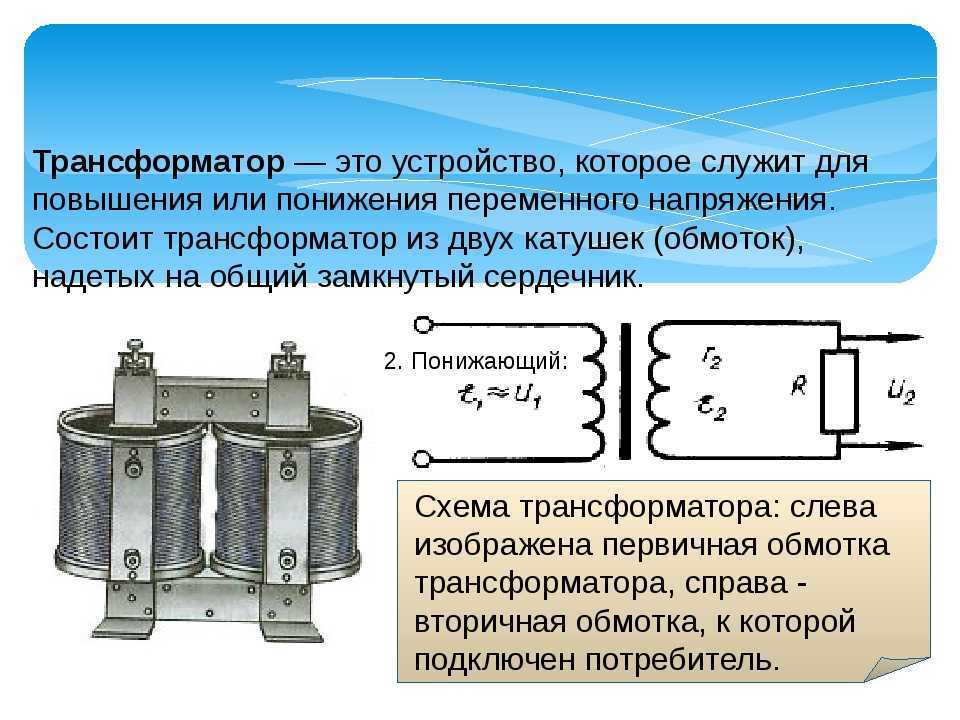

Схематическое изображение трансформатора показаны на рисунке 1, б.

Рис. 1

Трансформатор состоит из замкнутого стального сердечника, на котором располагаются две или несколько обмоток. Обмотка трансформатора, на которую подается переменное напряжение, называется первичной, а обмотка, с которой снимается преобразованное переменное напряжение, — вторичной. Число витков в первичной обмотке трансформатора обозначим N₁, а во вторичной — N₂.

Обмотки трансформатора могут быть расположены на общем сердечнике различным образом (рис. 2).

Рис. 2

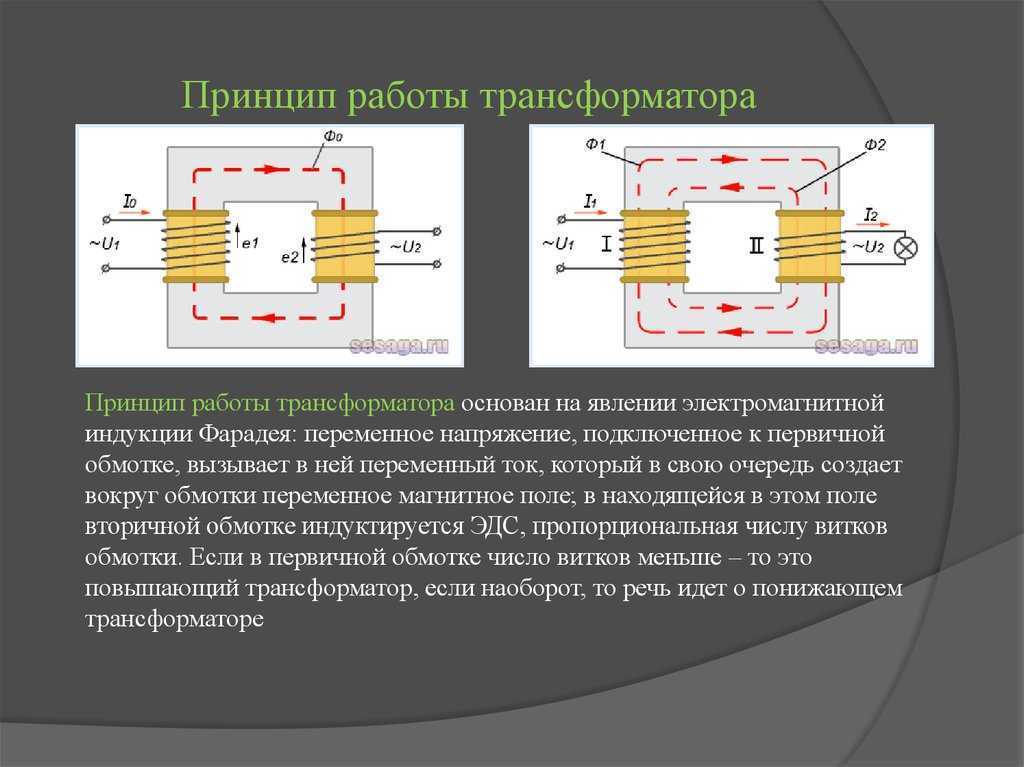

Принцип действия трансформатора основан на явлении электромагнитной индукции. Линии индукции магнитного поля, создаваемого переменным током в первичной обмотке, благодаря наличию сердечника практически без потерь пронизывают витки вторичной обмотки. Поскольку магнитный поток во вторичной обмотке изменяется со временем (т.к. в первичной обмотке переменный ток), то согласно закону Фарадея в ней возбуждается ЭДС индукции. Трансформатор может работать только на переменном токе, т.к. магнитный поток, созданный постоянным током, не изменяется с течением времени.

Пусть первичная обмотка трансформатора подключена к источнику тока с переменной ЭДС E₁ и с действующим значением напряжения U₁. На вторичной обмотке ЭДС E₂ и напряжение U₂.

Из законов Ома \(\left(I=\dfrac{{\rm E} }{R+r}, \; \; \; U=I\cdot R\right)\) следует, что напряжение на обмотке равно

\(U={\rm E} -I \cdot r,\) (1)

где r — сопротивление обмотки. При изготовлении трансформатора сопротивление первичной обмотки r₁ делают очень малым, поэтому часто им можно пренебречь. Тогда

\(U_{1} ={\rm E} _{1}.\)

Если пренебречь потерями магнитного потока в сердечнике, то в каждом витке вторичной обмотки будет индуцироваться точно такая же ЭДС индукции e₁, как и ЭДС индукции e₂ в каждом витке первичной обмотки, т.е. e₁ = e₂. Следовательно, отношение ЭДС в первичной E₁ и вторичной E₂ обмотках равно отношению числа витков в них:

\(\dfrac{E_{1} }{E_{2} } =\dfrac{N_{1} \cdot e_{1} }{N_{2} \cdot e_{2} } =\dfrac{N_{1} }{N_{2} }.\) (2)

Отношение числа витков в первичной катушке N1 к числу витков во вторичной N2 называют коэффициентом трансформации:

\(k=\dfrac{N_{1} }{N_{2}}.\)

Люминесцентные лампы

Люминесцентную лампу нельзя включать напрямую в сеть, для нормальной работы ей нужен пуско-регулирующий аппарат (ПРА). В простейшем случае он состоит из трёх деталей: стартёра, дросселя и конденсатора. Последний нужен не самой лампе, а остальным потребителям в сети, так как он улучшает коэффициент мощности и фильтрует помехи, создаваемые лампой. Стартёр — это неоновая лампочка, один из электродов которой при нагреве изгибается и касается второго электрода. Дроссель — большая катушка индуктивности, включенная последовательно с лампой:

Штатно всё это работает так: при включении зажигается разряд в стартёре, его контакты нагреваются и замыкаются между собой. Ток течёт через нити накала лампы, отчего те разогреваются и начинают испускать электроны. В это время стартёр остывает и размыкает цепь. Ток резко падает, и за счет самоиндукции на дросселе появляется импульс высокого напряжения. Этот импульс зажигает разряд в лампе, и дальше он горит самостоятельно. Дроссель теперь ограничивает ток разряда, работая как добавочное сопротивление.

Что же будет на постоянном токе? Стартёр сработает, лампа зажжётся как положено, но вот дальше всё пойдёт наперекосяк. В цепи постоянного тока у дросселя не будет индуктивного сопротивления (только активное сопротивление проводов, а оно мало), а значит, он больше не сможет ограничивать ток. Чем выше ток разряда, тем сильнее ионизируется газ в лампе, сопротивление падает, и ток растёт ещё сильнее. Процесс будет развиваться лавинообразно и закончится взрывом лампы.

Импульсные блоки питания

Чем выше частота переменного тока, тем эффективнее работает трансформатор (в разумных пределах, конечно). Если использовать частоту в несколько десятков килогерц вместо сетевых 50 Гц, можно прилично уменьшить габариты трансформаторов при той же передаваемой мощности. Эта идея лежит в основе импульсных блоков питания. Работает такой блок следующим образом: напряжение сети выпрямляется, полученное постоянное напряжение питает транзисторный генератор, который даёт снова переменное напряжение, но уже высокой частоты. Его теперь можно понижать или повышать трансформатором, выпрямлять и подавать в нагрузку.

По такой схеме сейчас питается подавляющее большинство электроники: компьютеры, мониторы, телевизоры, зарядные устройства для ноутбуков, телефонов и прочих гаджетов. Поскольку входное напряжение первым делом выпрямляется, импульсный блок питания должен без проблем работать на постоянном токе. Но есть пара моментов, которые могут всё испортить.

Во-первых, напряжение после выпрямителя равно почти амплитудному значению переменного напряжения. То есть для ~220 В на входе выпрямитель даст 311 B. Мы же по условию подаём постоянное напряжение 220 В, что на 30% ниже. Это скорее всего не вызовет проблем, потому что современные блоки питания могут работать в широком диапазоне напряжений, обычно от 100 до 250 В.

Во-вторых, выпрямитель состоит из четырёх диодов, которые работают парами: одна пара на положительной полуволне тока, другая — на отрицательной. Таким образом, каждый диод пропускает ток лишь половину времени. Если мы подадим на выпрямитель постоянное напряжение, одна пара диодов будет открыта всегда, и на них будет рессеиваться двойная мощность. Если диоды не имеют двойного запаса по току, они могут сгореть. Но это не слишком большая беда: можно просто выкинуть выпрямитель и подавать постоянное напряжение сразу после него.

Автоматы

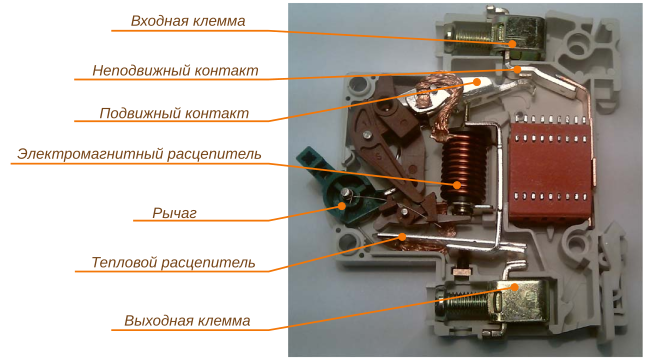

И сразу хорошие новости: защитные автоматы будут работать как положено. Автомат имеет два расцепителя: тепловой и электромагнитный. Тепловой служит для защиты от длительной перегрузки. Ток нагревает биметаллическую пластинку, она изгибается и размыкает цепь. Электромагнитный элемент срабатывает от кратковременного импульса тока при коротком замыкании. Он представляет собой соленоид, который втягивает в себя сердечник и, опять же, разрывает цепь. Обе эти системы прекрасно работают на постоянном токе.

источник картинки: выключатель-автоматический.рф

Дополнения от Bronx и AndrewN:
Магнитный расцепитель срабатывает по амплитудному значению тока, то есть в 1,4 раза больше действующего. На постоянном токе его ток срабатывания будет в 1,4 раза выше.

Дугу постоянного тока сложнее погасить, так что при коротком замыкании увеличится время разрыва цепи и ускорится износ автомата. Существуют специальные автоматы, рассчитанные на работу с постоянным током.

Разработка открытого урока по теме «Трансформаторы»

Методическая разработка помогает изучить устройство и принцип действия трансформатора, рассмотреть его особенности и применение. Данная методическая разработка предназначена для преподавателей общеобразовательныих и общепрофессиональных дисциплин. Нередко на практике требуется питать приборы, рассчитанные на разные напряжения. Так ламповый телевизор включают в сеть напряжением В, на нитях ламп должно быть 6,3 В; между анодом и катодом от В до В; на электронно-лучевой трубке до В; а для работы транзисторов от 5В до 18В. Повышение и понижение напряжения переменного тока осуществляется трансформаторами. Уже второй век человечество использует электрический ток в промышленных масштабах. И все эти годы используется в основном переменный ток. В странах Европы и Америки наибольшее распространение получил ток, меняющий свое направление раз в секунду.

Трансформатор покупать — в 2,5 раза дороже чайника обойдётся. На чайнике написано V, W. Чайник недорогой, если сгорит .. рассчитанных на напряжение сети Вольт номинальное, но никак не.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Для начала нужно разобраться что такое заземление и для чего оно необходимо. Заземление — это преднамеренное соединение корпуса или другой части электроустановки с заземляющим контуром. Сопротивление этого контура, должно быть, не выше 4 Ом. Заземление может быть:.

Что произойдет, если трансформатор, рассчитанный на напряжение первичной цепи В,.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Решите задачу по физике 1 ставка. Какая польза народному хозяйству от астрономии и теории эволюции? Независимые ученые узнали, что Человечество не вызвало Глобального Потепления. А Кто вызвал? Бес или Бог?

Крупнейшая бесплатная информационно-справочная система онлайн доступа к полному собранию технических нормативно-правовых актов РФ. Огромная база технических нормативов более тысяч документов и полное собрание национальных стандартов, аутентичное официальной базе Госстандарта. Все электронные копии представленных здесь документов могут распространяться без каких-либо ограничений.

Проблемы с магнитной индукцией

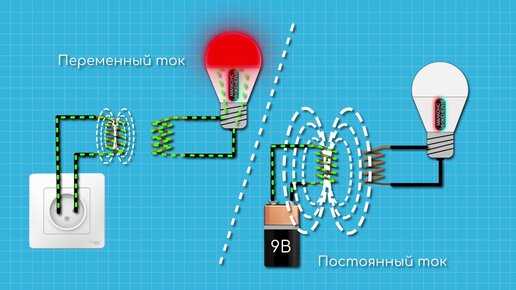

Однако постоянный ток не создает меняющегося магнитного поля, что делает невозможным работу трансформатора. Магнитная индукция зависит от изменения тока в первичной обмотке трансформатора, и поскольку постоянный ток не изменяется со временем, не возникает вторичного тока.

Постоянный ток также может вызвать насыщение магнитного материала в трансформаторе, что может привести к ухудшению его эффективности и возникновению дополнительных потерь энергии.

В целом, проблемы с магнитной индукцией являются главными причинами, по которым трансформатор не работает на постоянном токе, и требуют применения других устройств или методов преобразования энергии для работы с постоянным током.

Недостаток переменных токов

Однако, в отличие от постоянного тока, переменные токи изменяют свою амплитуду и направление со временем. Такая изменчивость позволяет трансформатору эффективно изменять напряжение, но она также создает ряд проблем при использовании трансформатора с постоянным током.

Переменный ток создает магнитное поле, которое необходимо для передачи энергии от одной обмотки трансформатора к другой через ферромагнитное ядро. Постоянный ток, в свою очередь, не создает магнитного поля или создает его в значительно меньшем объеме. Это ограничивает возможность эффективной работы трансформатора с постоянным током.

Проблема	Решение
Невозможность передачи энергии	Введение переменных токов для создания магнитного поля.
Изменение направления тока	Использование специализированных устройств для преобразования постоянного тока в переменный.
Ограничение использования постоянного тока	Выбор других методов передачи энергии, таких как прямой ток или преобразование его в переменный с помощью технологии инвертора.

Таким образом, недостаток переменных токов является важным фактором, который мешает трансформатору работать на постоянном токе. Для применения трансформатора с постоянным током необходимо принять специальные меры, такие как преобразование постоянного тока в переменный или использование других методов передачи энергии.

Отсутствие электромагнитного эффекта

Электромагнитный эффект основан на изменении магнитного поля, что происходит только при наличии переменного тока. Постоянный ток не вызывает изменений в магнитном поле и, следовательно, не вызывает электромагнитного эффекта.

Постоянный ток может быть использован для создания магнитного поля, но для этого требуется использование постоянных магнитов или электромагнитов, а не трансформатора. Постоянные магниты обладают постоянной магнитной индукцией и не требуют переменного тока для создания магнитного поля.

Видео:Может ли трансформатор работать на постоянном токеСкачать

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?

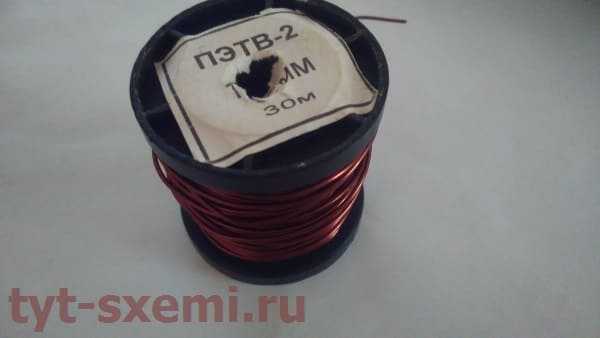

Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.
Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Универсальные коллекторные двигатели

Универсальный коллекторный двигатель (УКД) состоит из неподвижного статора и ротора, который вращается внутри. Статор имеет одну обмотку, а ротор сразу несколько. Роторные обмотки подключаются через коллектор — цилиндр с контактами, по которому скользят угольные щётки. Взаимодействие магнитных полей статора и ротора заставляет ротор поворачиваться. Коллектор устроен так, что всё время включает ту из обмоток, которая находится перпендикулярно обмотке статора — для неё вращающий момент будет максимальным.

Такой двигатель может работать при питании как переменным, так и постоянным током. Собственно, поэтому он и называется «универсальным». При смене полярности одновременно меняется направление магнитного поля и в статоре, и в роторе, в результате двигатель продолжает вращаться в ту же сторону. На постоянном токе УКД развивает даже больший момент, чем на переменном, за счет отсутствия индуктивного сопротивления обмоток. Универсальные коллекторные двигатели применяются там, где нужно получить большую мощность при малых габаритах. В бытовой технике УКД стоят в стиральных машинах, пылесосах, фенах, блендерах, миксерах, мясорубках, а также в электроинструментах. Все эти приборы продолжат работать, если напряжение в розетке внезапно «выпрямится».

Снижение эффективности трансформатора

Подключение трансформатора к источнику постоянного тока может привести к серьезным последствиям для его эффективности. В этом разделе мы рассмотрим некоторые из них.

1. Перегрев трансформатора. Трансформаторы, специально разработанные для работы от переменного тока, обладают определенной конструкцией, позволяющей охлаждать их при прохождении через обмотки переменного тока. Однако, в случае подключения трансформатора к источнику постоянного тока, это охлаждение отсутствует, что может привести к его перегреву. Температурный режим трансформатора является критическим фактором для его длительной работы. Перегрев может привести к снижению срока службы трансформатора или даже его выходу из строя.

2. Неправильная работа защитных механизмов. Многие трансформаторы оборудованы защитными механизмами, которые автоматически отключают питание в случае перегрузки или короткого замыкания. Однако, при подключении трансформатора к источнику постоянного тока, эти защитные механизмы могут функционировать неправильно или вообще не срабатывать. Это может привести к поломке оборудования или риску пожара.

3. Снижение эффективности. Подключение трансформатора к постоянному току вызывает ряд изменений в его работе, которые снижают его эффективность. Например, величина тока в обмотках трансформатора может быть недостаточной для обеспечения необходимой эффективности работы при постоянном токе. Кроме того, зависимость от тока и напряжения в трансформаторе может измениться, что также отрицательно скажется на его работе.

4. Увеличение магнитных потерь. При подключении трансформатора к постоянному току, возникает постоянное магнитное поле, которое может вызвать дополнительные потери в материалах трансформатора. Это в свою очередь приводит к снижению его эффективности и увеличению нагрева.

Итак, подключение трансформатора к источнику постоянного тока имеет серьезные последствия для его работы и эффективности. Поэтому всегда необходимо проверять совместимость трансформатора с источником питания, чтобы избежать проблем и повреждений оборудования.

Светодиодные лампы

Светодиод требует для работы небольшое постоянное напряжение (около 3.5 В, обычно соединяют несколько диодов последовательно) и ограничитель тока. Схемы светодиодных ламп весьма разнообразны, от простых до довольно сложных.

Самое простое — последовательно со светодиодами поставить гасящий резистор. На нём упадёт лишнее напряжение, он же будет ограничивать ток. Такая схема имеет чудовищно низкий КПД, поэтому на практике вместо резистора ставят гасящий конденсатор. Он также обладает сопротивлением (для переменного тока), но на нём не рассеивается тепловая мощность. По такой схеме собраны самые дешёвые лампы. Светодиоды в них мерцают с частотой 100 Гц. На постоянном токе такая лампа работать не будет, так как для постоянного тока конденсатор имеет бесконечное сопротивление.

источник картинки: bigclive.com

Более дорогие лампы устроены сложнее, очень похоже на ЭПРА для люминесцентных ламп. Источник питания в них содержит высокочастотный импульсный стабилизатор, который питается выпрямленным сетевым напряжением. Как и в случае с ЭПРА, схема будет нормально работать, если подать на неё постоянное напряжение.

источник картинки: powerelectronictips.com

Итог

Трансформаторы много где используются. Их конструкция разная и для каждой задачи она по-своему уникальна.

Интересные факты про трансформаторы

Трансформатор — это самый эффективный преобразователь. Его КПД (коэффициент полезного действия) может доходить до 99% (силовые трансформаторы). А вот у ДВС (двигатель внутреннего сгорания), КПД обычно не выше 30%.
